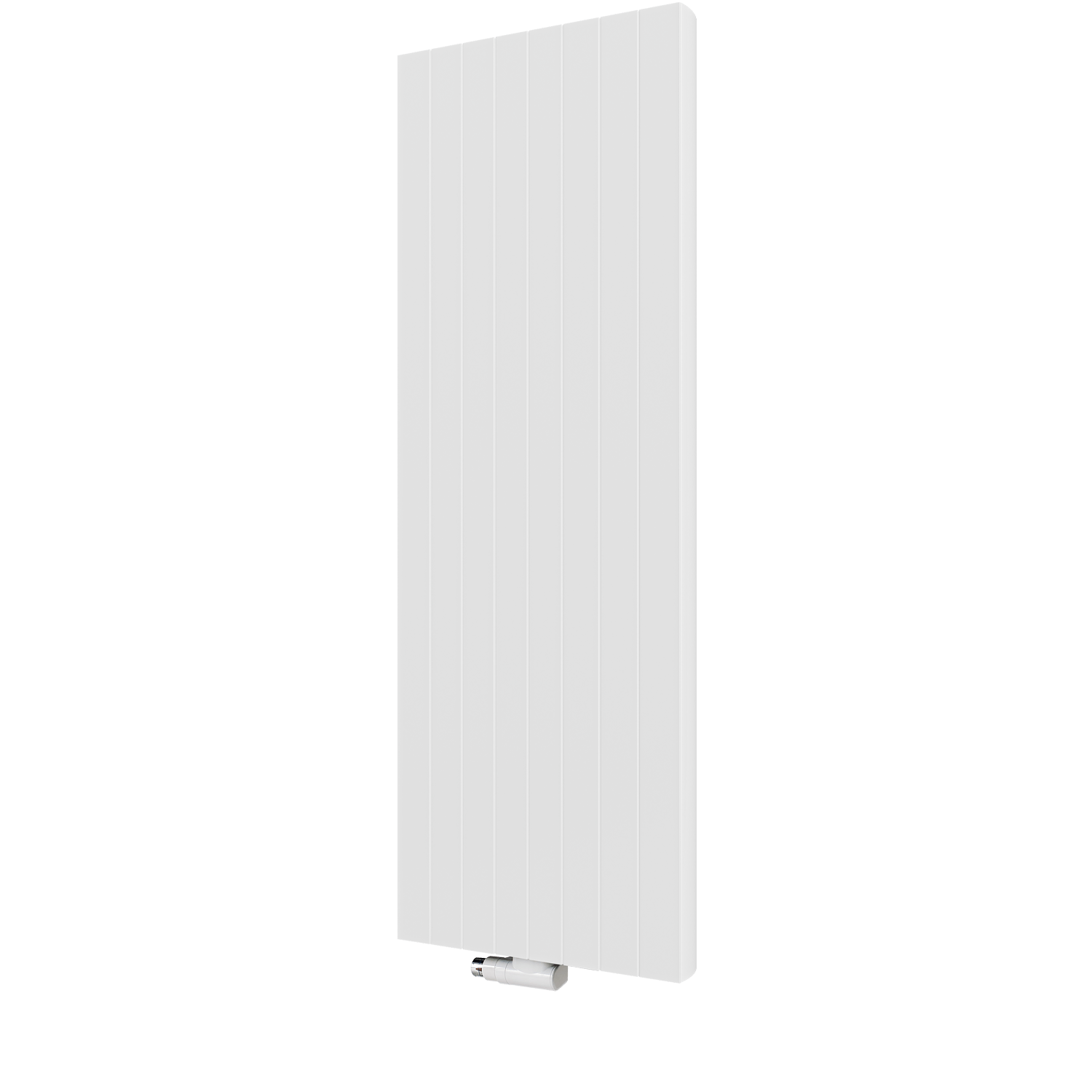

Vertikālie dekoratīvie radiatori - Faro V

Faro V ir profilēta. Abiem modeļiem ir nedaudz ieliekti sānu apvalki (vāki).





PrevNext
Uzbūve:  EN 442-1
Materiāls: Kylmävalssattu teräslevy EN 10130
Virsmu apstrāde: Piecu soļu process

• Attaukošana ar sārmu
• Fosfatēšana
• Pretrūsas kataforēzes gruntēšana
• Poliestera-epoksīda pulverkrāsošana
• Žāvēšana pie 200 °C

Virsmas apstrāde atbilst DIN 55900 normatīviem
Krāsa:  Balta RAL 9016. Pēc pieprasījuma iespējamas citas higiēniskas, metāliskas, RAL krāsas vai nerūsējošais tērauds
Rakennepaine: 6 bar
Pieslēgums: 4 punktu pieslēgumi ½ ” ISO 228 un 2 punktu apakšējie vidus pieslēgumi ½” ISO 228,
attālums pa centriem 50 mm.
Laatujärjestelmät: EN ISO 9001 un ISO 14001
Modeļi: Faro V - profiloitu etupaneeli
Augustums: 1800, 1950 un 2100 mm
Platums: 300, 450, 600 un 750 mm
Tipi: FAV 21
Piederumi: Radiatoru iepakojumā ir arī stiprinājumi, 2 sānu apvalki, uzstādīšanas spailes, 1 urbuma (cauruma) lekāls, 1 atgaisotājs, 3 noslēgkorķi, skrūves un 3 tapas.
Jaudat: Jaudas lielumus var atrast mūsu mājas lapā http://www.purmo.com/lv.
Visi jaudas lielumi tiek aprēķināti logaritmiski, vadoties pēc standarta EN 442.
Papildus piederumi: Dvieļu žāvētāja stienis no matēti krāsota nerūsējošā tērauda.

Tērauda biezums saskaņā ar EN-442

FAV 21




 Vidus pieslēgums  Apakšas pieslēgums



Cita veida pieslēgumi nav iespējami.

Jaudas aprēķiniem var izmantot logaritmiskās tabulas Excel formātā. Jaudas aprēķina programma.



Siltuma jauda (W / m)

F = Fn x (ΔT/ ΔTn) n

kurā
F     = jauda, W/m
Fn    = normatīvā jauda, W/m - EN 442
          kad logaritmiskā galējā temperatūra ir
          ΔTn = 49,83 K
ΔT = logaritmiskā vidējā temperatūra, K
ΔTn = normatīvā vidējā temperatūra = 49,83 K
n = temperatūras eksponents



                        tm – tp
ΔT = ————————————
             ln ((tm – th) / (tp – th))

kurā
tm = turpgaitas ūdens, °C
tp= atpakaļgaitas ūdens, °C
th= telpas temperatūra, °C


Example:

tm/tp/th

75/65/20=49,83K

70/40/20=32,74K

Radiatoru iepakojumā ir arī stiprinājumi, 2 sānu apvalki, uzstādīšanas spailes, 1 urbuma (cauruma) lekāls, 1 atgaisotājs, 3 noslēgkorķi, skrūves un 3 tapas.Vārstu starplikas ir paredzētas divu tipu galvu savienojumiem: PURMO M30.

Rettig Varme Ab saviem izstrādājumiem dod 10 gadu garantiju no piegādes datuma. Garantija attiecas uz materiālu un ražošanas defektiem. Bojātā ierīce tiks samainīta bez maksas ar produktu, kam ir atbilstošas tehniskās īpašības.

Garantija nesedz zaudējumus, kas radušies nepareizas glabāšanas vai nepareizas transportēšanas rezultātā, kā arī celtniecības vai uzstādīšanas laikā. Netiek atlīdzināti arī zaudējumi, kas radušies nepareizas lietošanas rezultātā (tādi kā iekšējā vai ārējā korozija, korodējošu šķidrumu lietošana, hidrauliska trieciena vai sasalšanas rezultātā.

Turklāt garantija nesedz klientam zaudējumus, kas radušies, lietojot bojātu ierīci, zaudējumus, kas radušies, mainot ierīci, ražošanas zaudējumus, ienākumu zaudējumu vai citus netiešus izdevumus.

Pretenziju gadījumā klientam (pircējam) jākontaktējas ar pārdevēju un jāuzrāda pasūtījuma apstiprinājums, pavadzīme vai kāds cits drošs rēķins par izstrādājuma iegādi un tā piegādes datumu.

Bojātais izstrādājums jānogādā Rettig Värme pārbaudei viena mēneša laikā kopš sūdzības (pretenzijas) iesniegšanas, ja nav bijusi cita vienošanās.
