Tērauda paneļu radiatori

PURMO Plan Ventil Compact M

Tērauda paneļu radiatori - PURMO Plan Ventil Compact M

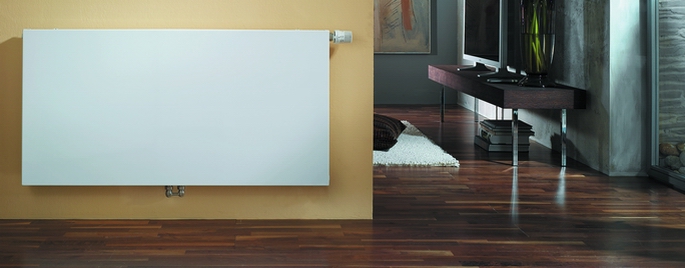

Paneļu radiatoriem PURMO Plan Ventil Compact M ar centrālo pieslēgumu apakšā ir pilnīgi gluds priekšējais panelis. Tas ir nostiprināts pie profi lētā pamata apsildes paneļa tādā veidā, lai no priekšpuses nebūtu redzami nekādi izvirzījumi. Radiatori ir aprīkoti ar konvekcijas elementiem, kā arī nosedzošām plāksnēm sānos un režģa tipa virsējo pārsegu. Divas apakšā vidū un četras sānos novietotās savienojuma atveres ar iekšējo vītni ½” ļauj ierīkot pieslēgumu apakšā, kā arī – nepieciešamības gadījumā – sānos. Radiatoros ir iebūvēts termostata ieliktnis ar iepriekšējas iestatīšanas mehānismu. Ierīkojot centrālo pieslēgumu apakšā, galvenā priekšrocība ir tāda, ka neatkarīgi no radiatora garuma, augstuma un biezuma pieslēguma īscauruļu atrašanās vietas var noteikt jau tad, kad ēka vēl atrodas būvniecības stadijā, un konkrēta šī radiatora tipa izmēru izvēle tās neietekmēs.
+
Tipi:  FCVM 11, FCVM 21, FCVM 22, FCVM 33
Uzbūve:  EN 442-1 un 2
Materiāls: Aukstvelmēts tērauds EN 10130
Virsmu apstrāde:

Piecu soļu process:

  • Attaukošana ar sārmu
  • Fosfatēšana
  • Pretrūsas kataforēzes gruntēšana
  • Poliestera-epoksīda pulverkrāsošana
  • Žāvēšana pie 200 °C
Virsmas apstrāde atbilst DIN 55900 normatīviem
Krāsa: Balta RAL 9016.
Darba spiediens: 10 bar
Pieslēgumi: 4 pieslēguma vietas 1/2" ISO 228 un 2 apakšas pieslēguma vietas 1/2" ISO 228, distance 50 mm (pa centriem)
Kvalitātes atbilstība: SFS-EN ISO 9001 un ISO 14001
Augstumi: 300, 400, 500 un 600 mm
Garums: 400–3 000 mm



Tērauda biezums saskaņā ar EN-442

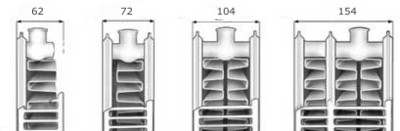

Radiatoru izmēri un tipi

FCVM11, FCVM21, FCVM22 un FCVM33



Pieslēgumu veidi

Iebūvētā vārstu sistēma ir piemetināta radiatoram ražošanas procesa laikā un pēc tam ir nemainīga radiatora daļa. Visi PURMO CVM un FCVM radiatori var tikt apgādāti ar iebūvētiem termoregulātoriem un termostata galvām. Vārstu starplikas ir paredzētas divu tipu galvu savienojumiem: PURMO M30 vai PURMO RO. Vārstu sistēmas apakšējai daļai ir 1/2" iekšējo vītņu savienojumi.


Apakšas pieslēgums

Pateicoties iebūvētajai vārstu sistēmai, ir iespējams apkašas pieslēgums. Apakšas labās puses pieslēgums ir standarts, ja tas tiek norādīts, pasūtot preci.



Standarta modelis
- labās puses



Siltuma jaudas

Jaudas aprēķiniem var izmantot logaritmiskās tabulas Excel formātā. Jaudas aprēķina programma.
Radiatoru jaudas aprēķina formulas:



Siltuma jauda (W / m)

F = Fn x (ΔT/ ΔTn) n

kurā
F     = jauda, W/m
F   = normatīvā jauda, W/m - EN 442
          kad logaritmiskā galējā temperatūra ir
          ΔTn = 49,83 K
ΔT = logaritmiskā vidējā temperatūra, K
ΔTn = normatīvā vidējā temperatūra = 49,83 K
n = temperatūras eksponents



                        tm – tp
ΔT = ————————————
             ln ((tm – th) / (tp – th))

kurā
tm = turpgaitas ūdens, °C
tp= atpakaļgaitas ūdens, °C
th= telpas temperatūra, °C


Example:

tm/tp/th

75/65/20=49,83K

70/40/20=32,74K

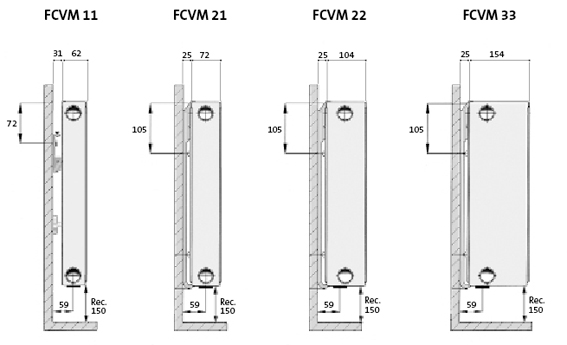

Uzstādīšana

Piederumi

Radiatora komplektā ietilpst ātrās montāžas stiprinājumi (11. tipam) vai arī Monclac sienas stiprinājumi (21., 22. un 33. tipam), skrūves un skrūvju tapas, ½” iebūvētais vārsts (M 30), atgaisotājs un 3 noslēgkorķi.

Brošūras

Rettig Varme Ab saviem izstrādājumiem dod 10 gadu garantiju no piegādes datuma. Garantija attiecas uz materiālu un ražošanas defektiem. Bojātā ierīce tiks samainīta bez maksas ar produktu, kam ir atbilstošas tehniskās īpašības.

Garantija nesedz zaudējumus, kas radušies nepareizas glabāšanas vai nepareizas transportēšanas rezultātā, kā arī celtniecības vai uzstādīšanas laikā. Netiek atlīdzināti arī zaudējumi, kas radušies nepareizas lietošanas rezultātā (tādi kā iekšējā vai ārējā korozija, korodējošu šķidrumu lietošana, hidrauliska trieciena vai sasalšanas rezultātā.

Turklāt garantija nesedz klientam zaudējumus, kas radušies, lietojot bojātu ierīci, zaudējumus, kas radušies, mainot ierīci, ražošanas zaudējumus, ienākumu zaudējumu vai citus netiešus izdevumus.

Pretenziju gadījumā klientam (pircējam) jākontaktējas ar pārdevēju un jāuzrāda pasūtījuma apstiprinājums, pavadzīme vai kāds cits drošs rēķins par izstrādājuma iegādi un tā piegādes datumu.

Bojātais izstrādājums jānogādā Rettig Värme pārbaudei viena mēneša laikā kopš sūdzības (pretenzijas) iesniegšanas, ja nav bijusi cita vienošanās.



Tehniskā brošūra, paneļu radiatori 2010-2011

Tērauda paneļu radiatori - PURMO

 Garantijas noteikumi

1. Tērauda paneļu radiatori PURMO tiek laisti apgrozībā un pieejami tirdzniecībā, pamatojoties uz Eiropas Parlamenta un Padomes Regulu (ES) Nr. 305/2011 ar ko nosaka saskaņotus būvizstrādājumu tirdzniecības nosacījumus (BIR).
2. SIA „Rettig Heating”, adrese Rybnik, Przemysłowa iela (tālāk tekstā Garantijas sniedzējs) nodrošina Eiropas Savienībasdalībvalstu teritorijā desmit (10) gadu garantijas termiņu (skaitot no preces iegādes brīža) PURMO tērauda paneļu radiatoriem, kas tiek uzstādīti karstā ūdens centrālapkures sistēmā, tomēr ne ilgāk kā vienpadsmit (11) gadi no ražošanas datuma, kāds norādīts uz radiatora. Desmit gadu garantijas termiņš ir spēkā radiatoriem, kas ražoti no 2007. gada 6. marta.
3. Garantijas noteikumi attiecas uz radiatoriem, kas tiek uzstādīti karstā ūdens centrālapkures sistēmā:
· slēgta apkures sistēma, kurā tiek izmantota diafragmas izplešanās tvertne;
· sistēma tiek nodrošināta ar centralizēto siltumapgādi, katlu telpu, siltuma sūkni;
· sistēma izgatavota no melnā tērauda caurulēm, vara caurulēm vai plastmasas caurulēm ar difūzijas barjeru;
· sistēma aprīkota ar vietējo izplūdi (nav atļauta centrālā gaisa izvades sistēma);
· sistēma apsilda dzīvojamās telpas, biroja telpas, palīgtelpas u.c., kur nav augsta korozijas vielu koncentrācija gaisā, bet jo īpaši pastāvīga vai periodiska mitruma ietekme uz radiatoru virsmu.
Tērauda paneļu radiatorus iespējams uzstādīt atvērtā sistēmā ar kopējo uzstādīto jaudu līdz 25 kW ar nosacījumu, ka šajā sistēmā tiek izmantoti pieļaujamie korozijas inhibitori.
Garantijas perioda laikā, radiatori un to elementi, kuros tiks atklāti materiāla un ražošanas defekti un par kuriem tiks ziņots ne vēlāk kā 1 mēneša laikā no to atklāšanas brīža, tiks nodoti remontam, bet, ja remonts nebūs iespējams, nomainīti pret jauniem radiatoriem vai to elementiem.
4. Pamatnosacījumi garantijas iegūšanai:
· pirkumu apliecinošs dokuments (preču pavadzīme),
· radiatoru uzstādīšana karstā ūdens centrālapkures sistēmā, saskaņā ar valsts tehniskajiem noteikumiem un tajos minētajiem standartiem,
· Garantijas sniedzēja norādījumu ievērošana, par kuriem iet runa „PURMO tērauda paneļu radiatoru garantijas noteikumos”.
5. Darba spiediens karstā ūdens centrālapkures sistēmā, kurā tiek uzstādīti paneļu radiatori PURMO nedrīkst pārsniegt 10 bārus (6 bāri Vertical radiatoriem ), maksimāla pieļaujamā darba temperatūra 110 °C. Augstās ēkās un augstceltnēs jāizmanto instalācijas sadalījums zonās. Instalācijas necaurlaidība jāpārbauda ar testa spiedienu, kas vienāds ar dotās instalācijas darba spiedienu plus 2 bāri, tomēr ne mazāku kā 4 bāri. Maksimālais pieļaujamais spiediens testa laikā sastāda 12 bārus (8 bāri radiatoriem Vertical).
6. Garantijas ierobežojumi radiatoriem, kas uzstādīti:
· centrālapkures sistēmā, kuru ar augstas temperatūras siltumtīklu savieno strūklas sūknis vai sajaukšanās mezgls;
· baseinu zālēs, automašīnu mazgātavās, veļas mazgātavās, lopkautuvēs, publiskajās tualetēs, vannas istabās un citās telpās, kur pastāv korozijas vielu koncentrācija gaisā, kā arī periodiska vai pastāvīga mitruma ietekme uz radiatora virsmu – tas neattiecas uz cinkotajiem radiatoriem ar papildus korozijas aizsardzību. Šiem radiatoriem garantijas periods ir 6 gadi, bet ne vairāk kā 7 gadi no ražošanas datuma;
· centrālapkures sistēmā, kurai ir paredzēts pastāvīgs savienojums ar ūdensapgādes sistēmu, pirms atpakaļplūsmas jeb tā
saucamās pretplūsmas, neizmantojot drošības armatūras savienojumu;
· centrālapkures sistēmā, kas tiks iztukšota no ūdens biežāk un uz ilgāku laiku nekā tas paredzēts ekspluatācijas noteikumos
un prasībās;
· centrālapkures sistēmā, kurā tiks pārsniegtas ūdens kvalitātes rādītāju pieļaujamās vērtības jeb:
· kopējais sulfāta un hlorīda jonu saturs nedrīkst būt lielāks par 150 mg/l (vara cauruļu sistēmā ne lielāks par 50 mg/l ),
· skābekļa saturs nedrīkst būt lielāks par 0.1 mg/l,
· ūdens pH līmenim jābūt robežās no 7.0 ÷ 9.5,
· ūdens cietība nedrīkst būt lielāka par 4.0 mval/l.
7. Garantija neattiecas uz radiatora un tā aprīkojuma bojājumiem (stiprinājumi, plāksnes), kas radušies nepareiza lietošanas, uzglabāšanas vai transportēšanas rezultātā, kā arī lietojot izstrādājumu pretēji tam paredzētajiem mērķiem.
Galvenokārt, tas attiecas uz radiatoriem, kas:
· pirms montāžas tiek uzglabāti svaigā gaisā,
· mehāniskajiem bojājumiem,
· no iekšpuses piesārņoti ar cietiem svešķermeņiem vai kaitīgiem šķidrumiem,
· deformēti pārāk augsta testa spiediena vai sistēmas statiskā spiediena ietekmē,
· deformēti sistēmas aizsalšanas rezultātā.
· mehāniskie bojājumi, kas radušies nepieļaujamas slodzes dēļ, piem., sēžot vai kāpjot uz radiatora.
8. Radiatoru ieteicams uzstādīt, nenoņemot individuālo fabrikas iepakojumu. Iepakojumam ir jāpaliek uz radiatora pat tad, ja centrālapkures sistēma tiek palaista apsildes vai žāvēšanas nolūkos ēkas apdares darbu gaitā. Iepakojumu ieteicams noņemt tad, kad visi apdares darbi ir pabeigti.
Ņemot vērā higiēniskos apstākļus, radiatorus ieteicams periodiski attīrīt. Šim nolūkam ieteicams izmantot draudzīgus un mīkstus materiālus, nepieciešamības gadījuma tos drīkst samitrināt ar ūdeni. Radiatoru tīrīšanai nedrīkst izmantot abrazīvus un kodīgus tīrīšanas līdzekļus (šķīdinātājus, kas satur hloru). Paneļu radiatori nedrīkst tikt izmantoti slapju vai mitru priekšmetu žāvēšanai.
Sūdzības (pretenzijas) par lakotā pārklājuma bojājumiem nepareizas ekspluatācijas un apkopes rezultātā, netiks uzskatītas par pamatotām.
9. Aizliegts iztukšot sistēmu no ūdens un atstāt tādā stāvoklī. Tas attiecas arī uz jaunām sistēmām, kurās tiek veiktas necaurlaidības pārbaudēm. Ja rodas nepieciešamība iztukšot sistēmu, piem., remonta vai apkopes nolūkos, ieteicams iztukšot tikai to sistēmas daļu, kur tas ir nepieciešams. Pēc sistēmas iztukšošanas darbiem, nekavējoties sistēma atkal jāpiepilda ar ūdeni. Sistēmas uzpildīšanai un papildināšanai izmantotā ūdens daudzumu ieteicams kontrolēt ar ūdens skaitītāja palīdzību.
10. Uz izstrādājumu attiecas garantijas noteikumi tikai tādā gadījumā, ja pircējs vai trešā persona nav veikuši remonta darbus vai izmaiņas bez Garantijas sniedzēja piekrišanas.
11. Ja garantijas perioda laikā ir radušies bojājumi, tiek uzsākts sūdzības (pretenzijas) izskatīšanas process, uz speciālas veidlapas preces tirdzniecības vietā iesniedzot detalizētu bojājuma aprakstu un norādot visus nepieciešamos datus. Pārdevējs pieņem sūdzību (pretenziju) un nosūta to Garantijas sniedzējam ar ierakstītu vēstuli, faksu vai e-pastu 24 stundu laikā no sūdzības saņemšanas brīža. Ja tiks saņemta nepilnīga vai neprecīza veidlapa, kurā nebūs norādīti visi nepieciešamie dati sūdzības izskatīšanai, garantijas sniedzējs veidlapu nosūtīs atpakaļ ar lūgumu aizpildīt iztrūkstošos datus. Veidlapai ir jāpievieno preces pavadzīme vai tās kopija. Īpašos gadījumos Garantijas sniedzējs var lūgt papildināt veidlapu ar fotoattēliem, kas apstiprina prasījuma priekšmetu. Garantijas sniedzēja pienākums ir 14 dienu laikā no sūdzības (pretenzijas) saņemšanas brīža sniegt atbildi uz iesniegto sūdzību, skaitot no dienas, kad tikusi saņemta pareizi aizpildīta veidlapa.
12. Garantijas sniedzējs sūdzībai (pretenzijai) iesniegto izstrādājumu nosūta pārbaudei, kas tiek veikta radiatora uzstādīšanas vai Garantijas sniedzēja norādītā vietā. Ja sūdzība attiecas uz mehāniskiem bojājumiem, līdz pārbaudei to nepieciešams saglabāt oriģinālajā iepakojumā, kurā radiators ir ticis piegādāts. Sūdzības (pretenzijas) atzīšanas gadījumā, Garantijas sniedzējs apņemas 14 dienu laikā no garantijas saistību atzīšanas brīža, veikt bezmaksas remontu vai arī apmainīt ražošanas procesā vai materiāla kvalitātes rezultātā bojātās daļas vai arī nomainīt radiatoru pret jaunu. Atsevišķos gadījumos (piem.: ja produkta apmainīšanai tas vispirms ir jāatgādā no ārzemēm), Garantijas sniedzējs patur tiesības pagarināt sūdzības (pretenzijas) realizācijas laiku par nākamajām 14 dienām.
Bojājumu gadījumā, kas neietekmē radiatora ekspluatāciju, Garantijas sniedzējam ir tiesības piedāvāt cenas atlaidi.
Ja sūdzība (pretenzija) tiek saņemta par produktu, kura ražošana ir pārtraukts, Garantijas sniedzējs var piedāvāt pircējam produktu, kura parametri ir līdzīgi no ražošanas izņemtā produkta parametriem vai arī atgriezt samaksāto summu. Garantijas sniedzējs uz sūdzības izskatīšanas laiku nepiegādā radiatoru aizvietotājus.
13. Garantijas sniedzējs patur tiesības izvēlēties sūdzības izskatīšanas veidu. Ja nomaināmā radiatora uzstādīšanas darbi tiek apgrūtināti tāpēc, ka, piem., trūkst vārsti, kas ļautu atvienot radiatoru no sistēmas, servisa darbiniekam ir tiesības atteikties demontēt veco un uzstādīt jauno radiatoru, jauno radiatoru atstājot pircējam. Šādā gadījumā sūdzības saistības no Garantijas sniedzēja puses tiek uzskatītas par pabeigtām.
14. Garantijas periods tiek pagarināts par remonta ilgumu, skaitot no produkta piegādes brīža Garantijas sniedzējam līdz remonta dienai, bet, radiatora maiņas gadījumā, garantijas periods tiek aprēķināts no jauna.
15. Garantijas sniedzējs patur tiesības bez iepriekšēja brīdinājuma veikt savu produktu izmaiņas ar nosacījumu, ka tās nav būtiskas tehniskas izmaiņas un neietekmē radiatoru izvēli.
16. Šī garantija neizslēdz, neierobežo un neaptur pircēja tiesības, kas izriet no preces un līguma neatbilstības, saskaņā ar 2002. gada 27. februāra likuma noteikumiem par preču pārdošanu patērētajiem un izmaiņām Civilkodeksā (OV. 2002. gads. Nr. 141, poz. 1176).
17. Garantijas noteikumi šādā formā stājas spēkā ar 2013. gada 1. jūliju.
