Ribu radiatori

Delta Column Bench

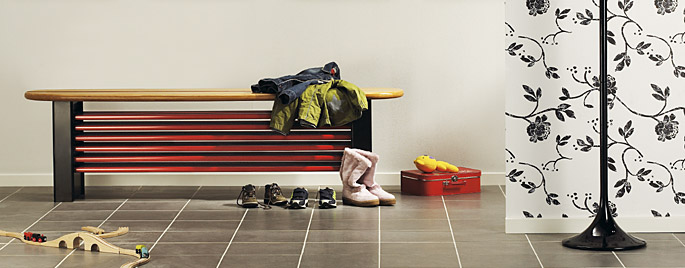

Ribu radiatori - Delta Column Bench

Pilnībā lāzermetināti tērauda kolonnu radiatori ir integrēti tērauda rāmī.

Virspuses plāksne ir viegli piemontējama pie rāmja savienojuma vietās, tādejādi izveidojot sola konstrukciju.


Informācija:
Savienojumi: Labās vai kreisās puses pieslēgumam ir 2x1/2” iekšējā vītne. Radiatorus iespējams arī pagriezt. Grīdas stiprinājumi iespējams regulēt un pārklāt cauruļu pieslēgumus.Piegādāts tiek kopā ar stiprinājumiem bez virspusējās plāksnes.

+

Radiatoru izmēri un tipi

Delta Bench Horizontālie radiatori


  • Pilnībā lāzermetināti, tērauda kolonnu radiatori ir integrēti tērauda rāmī.
  • Virspuses plāksne ir piemontēta pie rāmja, tādejādi izveidojot sola konstrukciju.
  • Koka plāksne virspusei var tikt pasūtīta tikai horizontālajiem sola radiatoriem.
  • Labās vai kreisās puses pieslēgumam ir 2 x 1/2" iekšējā vītne. Radiatorus iespējams arī pagriezt. Grīdas kronšteinus iespējams regulēt un pārklāt cauruļu pieslēgumus.
  • Tie arī ir pievienoti virspuses plāksnei.

Tērauda biezums saskaņā ar EN-442



Tipi Sekciju skaits Augstums
mm
Garums
mm
Depth
mm
23-04-6150 4 422 1 850 365
23-05-6150 5 472 1 850 365
23-06-6150 6 522 1 850 365
23-07-6150 7 572 1 850 365
23-04-6180 4 422 2 150 365
23-05-6180 5 472 2 150 365
23-06-6180 6 522 2 150 365
23-07-6180 7 572 2 150 365
23-04-6200 4 422 2 350 365
23-05-6200 5 472 2 350 365
23-06-6200 6 522 2 350 365
23-07-6200 7 572 2 350 365
23-04-6250 4 422 2 850 365
23-05-6250 5 472 2 850 365
23-06-6250 6 522 2 850 365
23-07-6250 7 572 2 850 365
23-04-6280 4 422 3 150 365
23-05-6280 5 472 3 150 365
23-06-6280 6 522 3 150 365
23-07-6280 7 572 3 150 365

Pieslēgumu veidi

Delta Bench Vertikālie radiatori

  • Pilnībā lāzermetināti, tērauda kolonnu radiatori ir integrēti tērauda rāmī.
  • Virspuses plāksne ir piemontēta pie rāmja, tādejādi izveidojot sola konstrukciju.
  • Koka plāksne virspusei var tikt pasūtīta tikai horizontālajiem sola radiatoriem.
  • Labās vai kreisās puses pieslēgumam ir 2 x 1/2" iekšējā vītne. Radiatorus iespējams arī pagriezt. Grīdas kronšteinus iespējams regulēt un pārklāt cauruļu pieslēgumus.
  • Tie arī ir pievienoti virspuses plāksnei.
  • Jaudas aprēķiniem var izmantot logaritmiskās tabulas Excel formātā. Jaudas aprēķina programma.

Tērauda biezums saskaņā ar EN-442



Tipi Sekciju skaits Augstums
mm
Garums
mm
Depth
mm
23-20-4030 20 490  1 100 224
23-24-4030 24 490  1 300 224
23-28-4030 28 490  1 500 224
23-20-5030 20 490  1 100 262
23-24-5030 24 490  1 300 262
23-28-5030 28 490  1 500 262
23-20-4035 20 540  1 100 224
23-24-4035 24 540  1 300 224
23-28-4035 28 540  1 500 224
23-20-5035 20 540  1 100 262
23-24-5035 24 540  1 300 262
23-24-5035 28 540  1 500 262



Uzstādīšana

Siltuma jaudas

Delta Bench External nav iebūvētā vārsta, bet tam ir pievienoti ārējie vārsti. Kolonnu struktūra ir horizontāla un šī tipa sola radiatori vienmēr tiek piegādāti bez virsējās plāksnes.

Tērauda biezums saskaņā ar EN-442
















Tipi Sekciju skaits Augstums
mm
Garums
mm
Depth
mm
04-6100 4 350 1 000 215
05-6100 5 400 1 000 215
06-6100 6 450 1 000 215
07-6100 7 500 1 000 215
04-6120 4 350 1 200 215
05-6120 5 400 1 200 215
06-6120 6 450 1 200 215
07-6120

7

500

1 200

215
04-6150 4 350 1 500 215
05-6150 5 400 1 500 215
06-6150 6 450 1 500 215
07-6150 7 500 1 500 215
04-6180 4 350 1 800 215
05-6180 5 400 1 800 215
06-6180 6 450 1 800 215
07-6180 7 500 1 800 215
04-6200 4 350 2 000 215
05-6200 5 400 2 000 215
06-6200 6 450 2 000 215
07-6200 7 500 2 000 215
04-6250 4 350 2 500 215
05-6250 5 400 2 500 215
06-6250 6 450 2 500 215
07-6250 7 500 2 500 215
04-6280 4 350 2 800 215
05-6280 5 400 2 800 215
06-6280 6 450 2 800 215
07-6280 7 500 2 800 215



Piederumi

Delta Bench – sola virsma

    • Finierēts dižskabardis
    • Noapaļotas malas
    • Divdaļīgs – no 2 850 mm garuma sākot četrdaļīgs
    • Dižskabarža virsma, lakota vai zīda matēta – mitrumizturīga
    • Stiprinājumi komplektā



Tips

Sola Garums
mm

Platums
mm

Biezums
mm

23-04-6150..23-07-6150

1 850

365

35

23-04-6180..23-07-6180

2 150

365

35

23-04-6200..23-07-6200

2 350

365

35

23-04-2500..23-07-6250

2 850

365

35

23-04-6280..23-07-6280

3 150

365

35




Brošūras

Rettig Lämpö Oy myöntää Delta -radiaattoreille 2 vuoden takuun toimituspäivästä laskien. Takuu kattaa materiaali -ja valmistusviat. Korvattavan tuotteen tilalle toimitamme veloituksetta samanlaisen tai teknisiltä ominaisuuksiltaan vastaavan tuotteen.

Takuu ei koske vaurioita, jotka aiheutuvat virheellisestä varastoinnista ja käsittelystä kuljetuksissa, työmaalla tai asennuspaikalla.Takuu ei korvaa myöskään virheellisestä käytöstä aiheutuvia vaurioita, kuten sisä- ja ulkopuolinen ruostuminen, syövyttävien aineiden käyttö, ylikorkea paine tai jäätyminen.

Takuu ei kata viallisen laitteen aiheuttamia vahinkoja, laitteen vaihtamisesta aiheutuvia kustannuksia, asiakkaan tuotantotappioita, saamatta jääneitä voittoja tai muita välillisiä kustannuksia.

Takuutapauksissa on otettava yhteyttä myyjään ja esitettävä tilausvahvistus, kuormakirja, radiaattorin tunnistenumero tai jokin muu luotettava selvitys tuotteesta ja sen toimitusajankohdasta. Takuun ehtona on myös, että tavara toimitetaan aina Rettig Lämmön tarkastettavaksi kuukauden kuluessa reklamaatiopäivästä jos ei muuta ole sovittu.

Tērauda paneļu radiatori - PURMO

 Garantijas noteikumi

1. Tērauda paneļu radiatori PURMO tiek laisti apgrozībā un pieejami tirdzniecībā, pamatojoties uz Eiropas Parlamenta un Padomes Regulu (ES) Nr. 305/2011 ar ko nosaka saskaņotus būvizstrādājumu tirdzniecības nosacījumus (BIR).
2. SIA „Rettig Heating”, adrese Rybnik, Przemysłowa iela (tālāk tekstā Garantijas sniedzējs) nodrošina Eiropas Savienībasdalībvalstu teritorijā desmit (10) gadu garantijas termiņu (skaitot no preces iegādes brīža) PURMO tērauda paneļu radiatoriem, kas tiek uzstādīti karstā ūdens centrālapkures sistēmā, tomēr ne ilgāk kā vienpadsmit (11) gadi no ražošanas datuma, kāds norādīts uz radiatora. Desmit gadu garantijas termiņš ir spēkā radiatoriem, kas ražoti no 2007. gada 6. marta.
3. Garantijas noteikumi attiecas uz radiatoriem, kas tiek uzstādīti karstā ūdens centrālapkures sistēmā:
· slēgta apkures sistēma, kurā tiek izmantota diafragmas izplešanās tvertne;
· sistēma tiek nodrošināta ar centralizēto siltumapgādi, katlu telpu, siltuma sūkni;
· sistēma izgatavota no melnā tērauda caurulēm, vara caurulēm vai plastmasas caurulēm ar difūzijas barjeru;
· sistēma aprīkota ar vietējo izplūdi (nav atļauta centrālā gaisa izvades sistēma);
· sistēma apsilda dzīvojamās telpas, biroja telpas, palīgtelpas u.c., kur nav augsta korozijas vielu koncentrācija gaisā, bet jo īpaši pastāvīga vai periodiska mitruma ietekme uz radiatoru virsmu.
Tērauda paneļu radiatorus iespējams uzstādīt atvērtā sistēmā ar kopējo uzstādīto jaudu līdz 25 kW ar nosacījumu, ka šajā sistēmā tiek izmantoti pieļaujamie korozijas inhibitori.
Garantijas perioda laikā, radiatori un to elementi, kuros tiks atklāti materiāla un ražošanas defekti un par kuriem tiks ziņots ne vēlāk kā 1 mēneša laikā no to atklāšanas brīža, tiks nodoti remontam, bet, ja remonts nebūs iespējams, nomainīti pret jauniem radiatoriem vai to elementiem.
4. Pamatnosacījumi garantijas iegūšanai:
· pirkumu apliecinošs dokuments (preču pavadzīme),
· radiatoru uzstādīšana karstā ūdens centrālapkures sistēmā, saskaņā ar valsts tehniskajiem noteikumiem un tajos minētajiem standartiem,
· Garantijas sniedzēja norādījumu ievērošana, par kuriem iet runa „PURMO tērauda paneļu radiatoru garantijas noteikumos”.
5. Darba spiediens karstā ūdens centrālapkures sistēmā, kurā tiek uzstādīti paneļu radiatori PURMO nedrīkst pārsniegt 10 bārus (6 bāri Vertical radiatoriem ), maksimāla pieļaujamā darba temperatūra 110 °C. Augstās ēkās un augstceltnēs jāizmanto instalācijas sadalījums zonās. Instalācijas necaurlaidība jāpārbauda ar testa spiedienu, kas vienāds ar dotās instalācijas darba spiedienu plus 2 bāri, tomēr ne mazāku kā 4 bāri. Maksimālais pieļaujamais spiediens testa laikā sastāda 12 bārus (8 bāri radiatoriem Vertical).
6. Garantijas ierobežojumi radiatoriem, kas uzstādīti:
· centrālapkures sistēmā, kuru ar augstas temperatūras siltumtīklu savieno strūklas sūknis vai sajaukšanās mezgls;
· baseinu zālēs, automašīnu mazgātavās, veļas mazgātavās, lopkautuvēs, publiskajās tualetēs, vannas istabās un citās telpās, kur pastāv korozijas vielu koncentrācija gaisā, kā arī periodiska vai pastāvīga mitruma ietekme uz radiatora virsmu – tas neattiecas uz cinkotajiem radiatoriem ar papildus korozijas aizsardzību. Šiem radiatoriem garantijas periods ir 6 gadi, bet ne vairāk kā 7 gadi no ražošanas datuma;
· centrālapkures sistēmā, kurai ir paredzēts pastāvīgs savienojums ar ūdensapgādes sistēmu, pirms atpakaļplūsmas jeb tā
saucamās pretplūsmas, neizmantojot drošības armatūras savienojumu;
· centrālapkures sistēmā, kas tiks iztukšota no ūdens biežāk un uz ilgāku laiku nekā tas paredzēts ekspluatācijas noteikumos
un prasībās;
· centrālapkures sistēmā, kurā tiks pārsniegtas ūdens kvalitātes rādītāju pieļaujamās vērtības jeb:
· kopējais sulfāta un hlorīda jonu saturs nedrīkst būt lielāks par 150 mg/l (vara cauruļu sistēmā ne lielāks par 50 mg/l ),
· skābekļa saturs nedrīkst būt lielāks par 0.1 mg/l,
· ūdens pH līmenim jābūt robežās no 7.0 ÷ 9.5,
· ūdens cietība nedrīkst būt lielāka par 4.0 mval/l.
7. Garantija neattiecas uz radiatora un tā aprīkojuma bojājumiem (stiprinājumi, plāksnes), kas radušies nepareiza lietošanas, uzglabāšanas vai transportēšanas rezultātā, kā arī lietojot izstrādājumu pretēji tam paredzētajiem mērķiem.
Galvenokārt, tas attiecas uz radiatoriem, kas:
· pirms montāžas tiek uzglabāti svaigā gaisā,
· mehāniskajiem bojājumiem,
· no iekšpuses piesārņoti ar cietiem svešķermeņiem vai kaitīgiem šķidrumiem,
· deformēti pārāk augsta testa spiediena vai sistēmas statiskā spiediena ietekmē,
· deformēti sistēmas aizsalšanas rezultātā.
· mehāniskie bojājumi, kas radušies nepieļaujamas slodzes dēļ, piem., sēžot vai kāpjot uz radiatora.
8. Radiatoru ieteicams uzstādīt, nenoņemot individuālo fabrikas iepakojumu. Iepakojumam ir jāpaliek uz radiatora pat tad, ja centrālapkures sistēma tiek palaista apsildes vai žāvēšanas nolūkos ēkas apdares darbu gaitā. Iepakojumu ieteicams noņemt tad, kad visi apdares darbi ir pabeigti.
Ņemot vērā higiēniskos apstākļus, radiatorus ieteicams periodiski attīrīt. Šim nolūkam ieteicams izmantot draudzīgus un mīkstus materiālus, nepieciešamības gadījuma tos drīkst samitrināt ar ūdeni. Radiatoru tīrīšanai nedrīkst izmantot abrazīvus un kodīgus tīrīšanas līdzekļus (šķīdinātājus, kas satur hloru). Paneļu radiatori nedrīkst tikt izmantoti slapju vai mitru priekšmetu žāvēšanai.
Sūdzības (pretenzijas) par lakotā pārklājuma bojājumiem nepareizas ekspluatācijas un apkopes rezultātā, netiks uzskatītas par pamatotām.
9. Aizliegts iztukšot sistēmu no ūdens un atstāt tādā stāvoklī. Tas attiecas arī uz jaunām sistēmām, kurās tiek veiktas necaurlaidības pārbaudēm. Ja rodas nepieciešamība iztukšot sistēmu, piem., remonta vai apkopes nolūkos, ieteicams iztukšot tikai to sistēmas daļu, kur tas ir nepieciešams. Pēc sistēmas iztukšošanas darbiem, nekavējoties sistēma atkal jāpiepilda ar ūdeni. Sistēmas uzpildīšanai un papildināšanai izmantotā ūdens daudzumu ieteicams kontrolēt ar ūdens skaitītāja palīdzību.
10. Uz izstrādājumu attiecas garantijas noteikumi tikai tādā gadījumā, ja pircējs vai trešā persona nav veikuši remonta darbus vai izmaiņas bez Garantijas sniedzēja piekrišanas.
11. Ja garantijas perioda laikā ir radušies bojājumi, tiek uzsākts sūdzības (pretenzijas) izskatīšanas process, uz speciālas veidlapas preces tirdzniecības vietā iesniedzot detalizētu bojājuma aprakstu un norādot visus nepieciešamos datus. Pārdevējs pieņem sūdzību (pretenziju) un nosūta to Garantijas sniedzējam ar ierakstītu vēstuli, faksu vai e-pastu 24 stundu laikā no sūdzības saņemšanas brīža. Ja tiks saņemta nepilnīga vai neprecīza veidlapa, kurā nebūs norādīti visi nepieciešamie dati sūdzības izskatīšanai, garantijas sniedzējs veidlapu nosūtīs atpakaļ ar lūgumu aizpildīt iztrūkstošos datus. Veidlapai ir jāpievieno preces pavadzīme vai tās kopija. Īpašos gadījumos Garantijas sniedzējs var lūgt papildināt veidlapu ar fotoattēliem, kas apstiprina prasījuma priekšmetu. Garantijas sniedzēja pienākums ir 14 dienu laikā no sūdzības (pretenzijas) saņemšanas brīža sniegt atbildi uz iesniegto sūdzību, skaitot no dienas, kad tikusi saņemta pareizi aizpildīta veidlapa.
12. Garantijas sniedzējs sūdzībai (pretenzijai) iesniegto izstrādājumu nosūta pārbaudei, kas tiek veikta radiatora uzstādīšanas vai Garantijas sniedzēja norādītā vietā. Ja sūdzība attiecas uz mehāniskiem bojājumiem, līdz pārbaudei to nepieciešams saglabāt oriģinālajā iepakojumā, kurā radiators ir ticis piegādāts. Sūdzības (pretenzijas) atzīšanas gadījumā, Garantijas sniedzējs apņemas 14 dienu laikā no garantijas saistību atzīšanas brīža, veikt bezmaksas remontu vai arī apmainīt ražošanas procesā vai materiāla kvalitātes rezultātā bojātās daļas vai arī nomainīt radiatoru pret jaunu. Atsevišķos gadījumos (piem.: ja produkta apmainīšanai tas vispirms ir jāatgādā no ārzemēm), Garantijas sniedzējs patur tiesības pagarināt sūdzības (pretenzijas) realizācijas laiku par nākamajām 14 dienām.
Bojājumu gadījumā, kas neietekmē radiatora ekspluatāciju, Garantijas sniedzējam ir tiesības piedāvāt cenas atlaidi.
Ja sūdzība (pretenzija) tiek saņemta par produktu, kura ražošana ir pārtraukts, Garantijas sniedzējs var piedāvāt pircējam produktu, kura parametri ir līdzīgi no ražošanas izņemtā produkta parametriem vai arī atgriezt samaksāto summu. Garantijas sniedzējs uz sūdzības izskatīšanas laiku nepiegādā radiatoru aizvietotājus.
13. Garantijas sniedzējs patur tiesības izvēlēties sūdzības izskatīšanas veidu. Ja nomaināmā radiatora uzstādīšanas darbi tiek apgrūtināti tāpēc, ka, piem., trūkst vārsti, kas ļautu atvienot radiatoru no sistēmas, servisa darbiniekam ir tiesības atteikties demontēt veco un uzstādīt jauno radiatoru, jauno radiatoru atstājot pircējam. Šādā gadījumā sūdzības saistības no Garantijas sniedzēja puses tiek uzskatītas par pabeigtām.
14. Garantijas periods tiek pagarināts par remonta ilgumu, skaitot no produkta piegādes brīža Garantijas sniedzējam līdz remonta dienai, bet, radiatora maiņas gadījumā, garantijas periods tiek aprēķināts no jauna.
15. Garantijas sniedzējs patur tiesības bez iepriekšēja brīdinājuma veikt savu produktu izmaiņas ar nosacījumu, ka tās nav būtiskas tehniskas izmaiņas un neietekmē radiatoru izvēli.
16. Šī garantija neizslēdz, neierobežo un neaptur pircēja tiesības, kas izriet no preces un līguma neatbilstības, saskaņā ar 2002. gada 27. februāra likuma noteikumiem par preču pārdošanu patērētajiem un izmaiņām Civilkodeksā (OV. 2002. gads. Nr. 141, poz. 1176).
17. Garantijas noteikumi šādā formā stājas spēkā ar 2013. gada 1. jūliju.
