Tērauda paneļu radiatori - PURMO Ventil Compact M

Universālie paneļu radiatori PURMO Ventil Compact M ar centrālo pievienojumu apakšā un profi lētiem apsildes paneļiem un konvekcijas elementiem, aprīkoti ar nosedzošām plāksnēm sānos un režģa tipa virsējo pārsegu. Divas apakšējās un četras sānu savienojuma atveres ar iekšējo vītni G ½” ļauj ierīkot pieslēgumu apakšā, kā arī – nepieciešamības gadījumā – sānos. Radiatoros ir iebūvēts termostata vārsts ar iepriekšējas regulēšanas mehānismu.Ierīkojot centrālo pieslēgumu apakšā, galvenā priekšrocība ir tāda, ka neatkarīgi no radiatora garuma, augstuma un biezuma pieslēguma īscauruļu atrašanās vietas var noteikt jau tad, kad ēka vēl atrodas būvniecības stadijā, un konkrēta šī radiatora tipa izmēru izvēle tās neietekmēs.
PrevNext

Paneļu radiatori Purmo Ventil Compact M - tehniskā informācija:





Materiāls: augstas kvalitātes loksne ar padziļinātu profi lējumu, izgatavota no auksti velmēta tērauda ar zemu oglekļa saturu FeP0 1 atbilstīgi standartam EN 10130
Īscaurules: 2 x G ½” apakšā, vidū,
sānos 4 x G ½”
Vertikālo ūdens kanālu solis : 33 1/3 mm
Augstums: 300, 500, 600, 900 mm
Garums: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Darba spiediens: 10 bar
Pārbaudes spiediens: 13 bar
Maksimālā temperatūra: 110°C
Krāsa: balta RAL 9016, citas krāsas no RAL standarta paletes – pēc pieprasījuma
Papildu aprīkojums: stiprinājuma kronšteini, noslēgkorķi, atgaisotājs – komplektā ar
radiatoru

Tērauda biezums saskaņā ar EN-442

Paneļu radiatori Purmo Ventil Compact M - radiatoru izmēri un tipi [mm]:



H - augstums (300, 500, 600, 900)
L - garums (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000)


sānskats

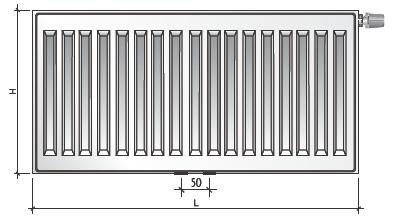

pretskats

Radiatoru siltuma jauda (W) saskaņā ar standartu EN 442 pie parametriem 75/65/20°C un 70/55/20 °C:





augstums [mm] 300  500
garums [mm]
tips		 CVM CVM
parametri
tz / tp 		11 22 33 11

21s

 22 33
parametrs n 1.2981 1.3094 1.3140 1.3070

1.3076

 1.3270 1.3371
400 75/65°C 218 384 539 347

462

 588 814
  70/55°C 175 308 431 278

370

 469 649
500 75/65°C 273 481 674 434

578

 735 1018
  70/55°C 219 385 539 348

463

 587 811
600 75/65°C 328 577 808 521

694

 882 1221
  70/55°C 263 462 647 417

556

 704 973
700 75/65°C 382 673 943 608

809

 1029 1425
  70/55°C 307 539 754 487

648

 822 1135
800 75/65°C 437 769 1078 694

925

 1176 1628
  70/55°C 350 616 862 556

741

 939 1298
900 75/65°C 491 865 1212 781

1040

 1323 1832
  70/55°C 394 693 970 626

833

 1056 1460
1000 75/65°C 546 961 1347 868

1156

 1470 2035
  70/55°C 438 770 1078 695

926

 1174 1622
1100 75/65°C 601 1057 1482 955

1272

 1617 2239
  70/55°C 482 846 1186 765

1019

 1291 1784
1200 75/65°C 655 1153 1616 1042

1387

 1764 2442
  70/55°C 526 923 1293 834

1111

 1408 1946
1400 75/65°C 764 1345 1886 1215

1618

 2058 2849
  70/55°C 613 1077 1509 973

1296

 1643 2271
1600 75/65°C 874 1538 2155 1389

1850

 2352 3256
  70/55°C 701 1231 1724 1113

1482

 1878 2595
1800 75/65°C 983 1730 2425 1562

2081

 2646 3663
  70/55°C 788 1385 1940 1252

1667

 2112 2919
2000 75/65°C 1092 1922 2694 1736

2312

 2940 4070
  70/55°C 876 1539 2156 1391

1852

 2347 3244
2300 75/65°C 1256 2210 3098 1996

2659

 3381 4681
  70/55°C 1008 1770 2479 1599

2130

 2699 3730
2600 75/65°C 1420 2499 3502 2257

3006

 3822 5291
  70/55°C 1139 2001 2802 1808

2407

 3051 4217
3000 75/65°C 1638 2883 4041 2604

3468

 4410 6105
  70/55°C 1314 2309 3233 2086

2778

 3521 4866







augstums [mm] 600 900
garums [mm]
tips		 CVM CVM
parametri
tz / tp 		11 21s 22 33 11

21s

 22 33
parametrs n 1.3115 1.3213 1.3358 1.3486 1.3170

1.3390

 1.3561 1.3600
400 75/65°C 407 536 684 942 571

744

 955 1304
  70/55°C 326 428 545 750 456

593

 759 1035
500 75/65°C 509 670 855 1178 714

931

 1194 1630
  70/55°C 407 535 681 937 571

741

 949 1294
600 75/65°C 611 804 1025 1414 856

1117

 1433 1956
  70/55°C 489 643 817 1124 685

890

 1138 1553
700 75/65°C 713 938 1196 1649 999

1303

 1672 2282
  70/55°C 570 750 954 1312 799

1038

 1328 1812
800 75/65°C 814 1072 1367 1885 1142

1489

 1910 2608
  70/55°C 652 857 1090 1499 913

1186

 1518 2071
900 75/65°C 916 1206 1538 2120 1284

1675

 2149 2934
  70/55°C 733 964 1226 1687 1027

1334

 1707 2329
1000 75/65°C 1018 1340 1709 2356 1427

1861

 2388 3260
  70/55°C 815 1071 1362 1874 1141

1483

 1897 2588
1100 75/65°C 1120 1474 1880 2592 1570

2047

 2627 3586
  70/55°C 896 1178 1499 2061 1255

1631

 2087 2847
1200 75/65°C 1222 1608 2051 2827 1712

2233

 2866 3912
  70/55°C 978 1285 1635 2249 1369

1779

 2277 3106
1400 75/65°C 1425 1876 2393 3298 1998

2605

 3343 4564
  70/55°C 1141 1499 1907 2624 1598

2076

 2656 3623
1600 75/65°C 1629 2144 2734 3770 2283

2978

 3821 5216
  70/55°C 1304 1713 2180 2999 1826

2372

 3035 4141
1800 75/65°C 1832 2412 3076 4241 2569

3350

 4298 5868
  70/55°C 1467 1928 2452 3373 2054

2669

 3415 4659
2000 75/65°C 2036 2680 3418 4712 2854

3722

 4776 6520
  70/55°C 1630 2142 2725 3748 2282

2965

 3794 5176
2300 75/65°C 2341 3082 3931 5419 -  - - -
  70/55°C 1874 2463 3133 4310 -  - - -
2600 75/65°C 2647 3484 4443 6126 -  - - -
  70/55°C 2119 2784 3542 4873 -  - - -
3000 75/65°C 3054 4020 5127 7068 -  - - -
  70/55°C 2445 3213 4087 5622 -  - - -





Paneļu radiatori Purmo Ventil Compact M - tilpums un svars:







augstums [mm]:

300

  500
11 22 33 11

21s

 22 33
svars [kg/m]: 9,7 15,7 25,0 16,0

23,8

 27,2 41,5
tilpums [l/m]: 1,7 3,4 5,0 2,6

5,2

 5,2

7,7









augstums [mm]:

 600 900
11 21s 22 33 11

21s

 22  33
svars [kg/m]: 19,1  28,8 32,9 49,8 28,6

43,9

 50,1 74,6
tilpums [l/m]: 3,0  6,2 6,2 9,0 4,4

8,9

 8,9 13,0













Paneļu radiatori Purmo Ventil Compact M - hidrauliskie parametri



Pretestība, kas rodas, ūdenim plūstot caur radiatoru, ir atkarīga no plūsmas apjoma.
Viena paneļa radiatoriem spiediena kritumu aprēķina ar šāda vienādojuma palīdzību:

Δp = 0,0160 x q2 kv = 2,5 m3/h
Vairāku paneļu radiatoriem spiediena kritumu aprēķina ar šāda vienādojuma palīdzību:
Δp = 0,0105 x q2 kv = 3,1 m3/h
kur:
Δp - ūdens plūsmas pretestība radiatorā, izteikta paskālos [Pa]
q - radiatoru šķērsojošās ūdens plūsmas masa, izteikta kilogramos stundā [kg/h]

Radiatori ar ūdens padevi no apakšas ir aprīkoti ar iebūvētu termostata vārstu, tādēļ to hidrauliskie parametri jānosaka radiatora un
vārsta kombinācijai. Šie parametri ir attēloti pievienotajā nomogrammā.

Paneļu radiatori Purmo Ventil Compact M - ieteicamie savienojumi:



  • Centrālais pieslēgums apakšā:



Lieto radiatoriem ar ūdens padevi no apakšas. Šī pieslēguma veida priekšrocība ir tāda, ka neatkarīgi no radiatora garuma, augstuma un biezuma pieslēguma īscauruļu atrašanās vietas var noteikt jau tad, kad ēka vēl atrodas būvniecības stadijā, un konkrēta šī radiatora tipa izmēru izvēle tās neietekmē. Otrādas pievienošanas gadījumā radiatora siltuma jauda samazinās par vairāk nekā 30 %.

  • Apvienotais pieslēgums:



Radiatorus ar ūdens padevi no apakšas var vienlaikus pievienot gan pie sānu, gan apakšējām īscaurulēm. Iespējami apvienotie risinājumi: sānu un diagonālais pieslēgums; skat.attiecīgos zīmējumus.



Paneļu radiatori Purmo Ventil Compact M - stiprinājumi

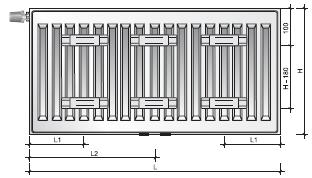

skats no aizmugures - tikai tips CVM 11



montāžas izmēri [mm]

tips CVM11
L L1 L2
400-1600 117 -
 1800 117 917
 2000 117 1017
 2300 117 1150
 2600 117 1317
 3000 117 1517



balsteņu komplekts paneļu radiatoriem ar iekarināšanas konstrukciju,augstumam 300-900 mm, tipiem: CVM11



balsteņu sliežu komplekts Monclac MCK paneļu radiatoriem bez iekarināšanas konstrukcijas, augstumam 300-900 mm, tipiem: CVM21s, CVM22, CVM33



Statnis paneļu radiatoru tipiem CVM21s, CVM22, CVM23 ar augstumu 300 - 900 mm:





augstums 300 - 600 mm augstums 900 mm
garums [mm] statņu
skaits		 garums [mm]

statņu
skaits
400 - 1800 2 400 - 1200 2
2000 - 2300 3 1400 - 1800 3
2600 - 3000 4 2000 - 3000 4



Koeficients radiatora siltuma atdeves aprēķināšanai,ja temperatūra atšķiras
no 75/65/20°C:





t z t p gaisa temperatūra ti apsildāmajā telpā [˚C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87



Tabula sastādīta koefi cientam n = 1,3

Tehniskā brošūra, paneļu radiatori 2010-2011
Download
Skatīt pārlūkprogrammā
Rettig Varme Ab saviem izstrādājumiem dod 10 gadu garantiju no piegādes datuma. Garantija attiecas uz materiālu un ražošanas defektiem. Bojātā ierīce tiks samainīta bez maksas ar produktu, kam ir atbilstošas tehniskās īpašības.

Garantija nesedz zaudējumus, kas radušies nepareizas glabāšanas vai nepareizas transportēšanas rezultātā, kā arī celtniecības vai uzstādīšanas laikā. Netiek atlīdzināti arī zaudējumi, kas radušies nepareizas lietošanas rezultātā (tādi kā iekšējā vai ārējā korozija, korodējošu šķidrumu lietošana, hidrauliska trieciena vai sasalšanas rezultātā.

Turklāt garantija nesedz klientam zaudējumus, kas radušies, lietojot bojātu ierīci, zaudējumus, kas radušies, mainot ierīci, ražošanas zaudējumus, ienākumu zaudējumu vai citus netiešus izdevumus.

Pretenziju gadījumā klientam (pircējam) jākontaktējas ar pārdevēju un jāuzrāda pasūtījuma apstiprinājums, pavadzīme vai kāds cits drošs rēķins par izstrādājuma iegādi un tā piegādes datumu.

Bojātais izstrādājums jānogādā Rettig Värme pārbaudei viena mēneša laikā kopš sūdzības (pretenzijas) iesniegšanas, ja nav bijusi cita vienošanās.
