Vertikālie dekoratīvie radiatori - Narbonne V VT

Konvekcijas radiatoru Narbonne V VT konstrukciju veido virkne savstarpēji savienotu profilēta tērauda sildelementu ar taisnstūra šķērsgriezumu. Katrā radiatorā ir divas savienojuma atveres ar ārējo vītni ¾”, kas ļauj ierīkot pieslēgumu no apakšas. Četras sānu atveres ar iekšējo vītni ½” standarta gadījumā ir izmantojamas, lai iemontētu firmas „Danfoss” termostata ieliktņus ar iepriekšējās iestatīšanas funkciju, kā arī atgaisotāju un aizbāžņus. Radiatori Narbonne V VT ir aprīkoti ar divām nosedzošām plāksnēm sānos, taču tiem nav virsējā pārsega. Profilētie sildelementi ir horizontāli samontēti tā, lai starp tiem paliktu 2 mm platas spraugas, kas ļauj atsevišķiem elementiem siltuma iedarbībā izplesties, kā arī izveidot uz radiatora virsmām ideālu lakas un krāsas pārklājumu. Vairums modeļu ir aprīkoti ar konvekcijas elementiem, kas palielina radiatora siltuma atdevi.

PrevNext
Tehniskie parametri:

Materiāls: augstas kvalitātes tērauda profili ar taisnstūra šķērsgriezumu un izmēriem 70 x 11 x 1,5 mm
(augstam spiedienam paredzētajai versijai – 70 x 11, 2,0 mm)
Tērauda loksnes biezums:

apsildes profili – 1,50 mm; konvektori – 0,50 mm

Augstums:

1600, 1800, 2000 mm

Platums:

 no 214 līdz 862 mm
Biezums: no 68 līdz 93 mm
Maks. darba spiediens: 5 bar – standarta versijai, 8 bar – versijai, kas paredzēta augstam spiedienam
Maksimālā temperatūra: 110 °C
Krāsa: RAL 9016; citas krāsas no RAL standarta paletes – par papildu samaksu pēc pieprasījuma
Garantija: 10 gadu



Tērauda biezums saskaņā ar EN-442

Augstums: 1600, 1800, 2000 mm
Platums: no 214 līdz 862 mm



Apakšējais pieslēgums

Radiatoru siltuma jauda (W) saskaņā ar standartu EN 442 pie parametriem 75/65/20 °C un 70/55/20 °C

augstums

 1600 1800
garums tips NV10 NV11 NV20 NV21 NV10 NV11 NV20  NV21
tz / tp [°C]
214 75/65 372 424 627 681 424 473 706  768
70/55 296 339 499 543 337 378 563  612
286 75/65 497 566 839 911 566 632 944  1026
70/55 396 453 667 725 451 506 752  817
358 75/65 622 708 1050 1140 708 791 1182  1285
70/55 496 567 835 908 564 633 941  1023
430 75/65 747 851 1261 1369 851 950 1419  1543
70/55 595 681 1003 1091 678 760 1131  1229
502 75/65 872 993 1472 1598 993 1109 1657  1801
70/55 695 795 1170 1273 791 888 1320  1435
574 75/65 998 1136 1683 1828 1136 1268 1895  2060
70/55 795 909 1338 1456 905 1015 1509  1640
646 75/65 1123 1278 1894 2057 1278 1427 2132  2318
70/55 894 1023 1506 1638 1018 1142 1698  1846
718 75/65 1248 1421 2105 2286 1421 1586 2370 2576
70/55 994 1137 1674 1821 1132 1269 1888  2052
790 75/65 1373 1563 2316 2515 1563 1745 2608  2835
70/55 1094 1251 1842 2003 1245 1397 2077  2258
862 75/65 1498 1706 2527 2745 1706 1904 2845 3093
70/55 1193 1365 2010 2186 1359 1524 2266 2463

augstums 2000
garums tips NV10 NV11 NV20 NV21
tz / tp [°C]
214 75/65 478 524 786 859
70/55 381 420 627 686
286 75/65 638 701 1050 1147
70/55 509 562 838 917
358 75/65 799 877 1315 1436
70/55 637 703 1049 1148
430 75/65 960 1054 1579 1725
70/55 766 845 1260 1379
502 75/65 1120 1230 1843 2014
70/55 894 986 1471 1609
574 75/65 1281 1406 2108 2303
70/55 1022 1127 1682 1840
646 75/65 1442 1583 2372 2592
70/55 1150 1269 1892 2071
718 75/65 1603 1759 2636 2881
70/55 1279 1410 2103 2302
790 75/65 1763 1936 2901 3169
70/55 1407 1552 2314 2533
862 75/65 1924 2112 3165 3458

70/55

 1535 1693 2525 2764

augstums [mm] 1600 1800
NV 10 11  20 21 10 11 20 21
svars: kg/m 44,5  63,4 85,4  104,4  49,6  68,5   95,5 114,4
tilpums: l/m 11,4  11,4 22,7  22,7  12,5  12,5  24,3 24,3



augstums [mm] 2000
NV 10 11  20 21
svars: kg/m 54,8 73,7 105,5 124,4
tilpums: l/m 13,9 13,9 27,7 27,7

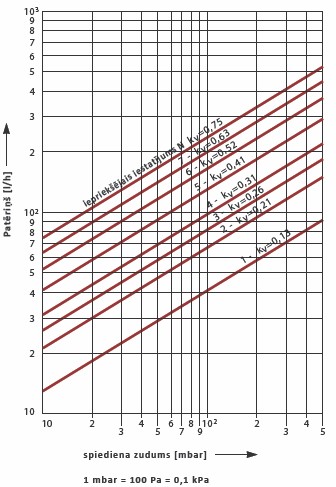

Spiediena zudumu diagramma radiatoriem Narbonne VT un Narbonne V VT
ar termostata ieliktņiem „Danfoss”



Iepriekšējās iestatīšanas vērtības

Pamatnosacījumi:
padeves temperatūra 70 °C
atgaitas temperatūra 55 °C
telpas temperatūra 20 °C

iepriekšējais iestatījums 1 k v = 0,13
radiatoriem līdz apm. 500 W

iepriekšējais iestatījums 2 k v = 0,21
radiatoriem līdz apm. 800 W

iepriekšējais iestatījums 3 kv = 0,26
radiatoriem līdz apm. 1000 W

iepriekšējais iestatījums 4 k v = 0,31
radiatoriem līdz apm. 1200 W

iepriekšējais iestatījums 5 k v = 0,41
radiatoriem līdz apm. 1600 W

iepriekšējais iestatījums 6 kv = 0,52
radiatoriem līdz apm. 2000 W

iepriekšējais iestatījums 7 kv = 0,63
radiatoriem līdz apm. 2400 W

iepriekšējais iestatījums N kv = 0,75
radiatoriem no 2400 W



Spiediena zudums [mbar] – divu cauruļu sistē ma ar proporcionalitātes diapazonu 2K
Vārstu iestatījumu korekcijas var veikt arī tad, kad sistēmā ir darba spiediens.



Sienas balstenis WA 10 (platumam 142 un 214 mm)



Sienas balstenis WA 11 (platumam no 286 mm, ieskaitot)

Koeficients radiatora siltuma atdeves aprēķināšanai,ja temperatūra atšķiras no 75/65/20 °C



t z t p Gaisa temperatūra ti apsildāmajā telpā [°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Tabula sastādīta ar koeficientu n = 1,3

Tehniskais katalogs konvekcijas radiatori
Download
Skatīt pārlūkprogrammā
Rettig Varme Ab saviem izstrādājumiem dod 10 gadu garantiju no piegādes datuma. Garantija attiecas uz materiālu un ražošanas defektiem. Bojātā ierīce tiks samainīta bez maksas ar produktu, kam ir atbilstošas tehniskās īpašības.

Garantija nesedz zaudējumus, kas radušies nepareizas glabāšanas vai nepareizas transportēšanas rezultātā, kā arī celtniecības vai uzstādīšanas laikā. Netiek atlīdzināti arī zaudējumi, kas radušies nepareizas lietošanas rezultātā (tādi kā iekšējā vai ārējā korozija, korodējošu šķidrumu lietošana, hidrauliska trieciena vai sasalšanas rezultātā.

Turklāt garantija nesedz klientam zaudējumus, kas radušies, lietojot bojātu ierīci, zaudējumus, kas radušies, mainot ierīci, ražošanas zaudējumus, ienākumu zaudējumu vai citus netiešus izdevumus.

Pretenziju gadījumā klientam (pircējam) jākontaktējas ar pārdevēju un jāuzrāda pasūtījuma apstiprinājums, pavadzīme vai kāds cits drošs rēķins par izstrādājuma iegādi un tā piegādes datumu.

Bojātais izstrādājums jānogādā Rettig Värme pārbaudei viena mēneša laikā kopš sūdzības (pretenzijas) iesniegšanas, ja nav bijusi cita vienošanās.
