Purmo Air-tuloilmajärjestelmä on kehitetty luomaan raikkaan ja miellyttävän huoneilman. Purmo Air on dynaaminen tuote, joka optimaalisesti yhdistää lämmön ja ilmanvaihdon tuottaen terveen sisäympäristön.
| Ventilatsiooniseadme tüübid: | AIR11, AIR21, AIR22/33 |
| Lisavarustus: | AIR Telescope 300 ja AIR Telescope 500 |
| Ehitus: | EN 442 osa 1 põhine |
| Pinnatöötlus: |
Kolmeosaline teraskomponentidele:
|
| Värv: | Valge RAL 9016 |
| Kvaliteedistandardid: | ISO 9001 ja ISO 14001 |
| Kõrgused: | AIR11, AIR21 ja AIR22 radiaattori kõrgustele 300-600 mm AIR Telescope 300 radiaattori kõrgustele 300-500 mm AIR Telescope 500 radiaattori kõrgustele 300-600 mm |
| Radiaatorite min.pikkused: | 1 seade: Purmo Compact 600 mm, Purmo CV 700 mm 2 seadet: Purmo Compact või Purmo CV 1 200 mm 3 seadet: Purmo Compact või Purmo CV 1 800 mm |
| Kandurid: | Monclac "suusk"-kandur |
| F9 - ultrafilter: | Filter: Polüpropüleen ja modakrüül kiud Raam: papp |
| F7 – filter: | Filter: Mitteorgaaniline kiud Raam: papp |
| G3 - tolmufilter: | Vahtkumm |
| Teleskoopi: | Valmistusmaterjal: pulbervärvitud terasleht Tihendid: polüeteenvaht |
| Ventilatsiooniseade: | Valmistusmaterjal: ABS V0 ((VH-0810+) Tihendid: Termoplastist elastomeer (TPE) ja polüeteenvaht |
| Õhu suunajad: | Polüeteenvaht |

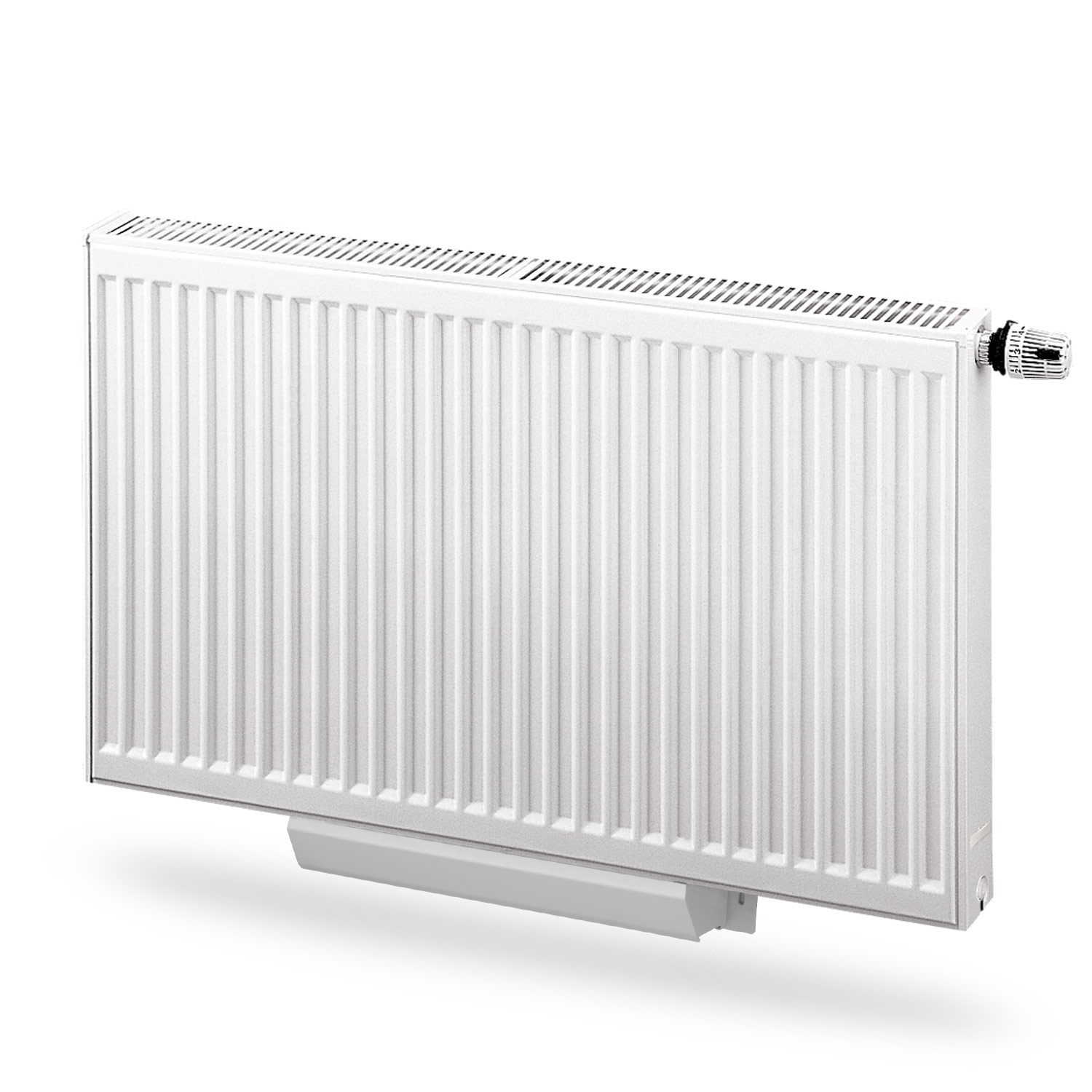

Purmo Airi valikusse kuulub 3 erinevat ventilatsiooniseadet ning lisavarustusena 2 teleskoopõhusuunajat. Teleskoopi kasutatakse, kui soovitakse õhku ruumi suunata aknalaua alla ehitatud piludest. Teleskoope on kahte eri kõrgust.
Purmo Air seadmed töötavad Purmo paneelradiaatoritüüpidega 11, 21 ja 22/33 koostöös.
 |
Purmo Air 11 |
 |
Purmo Air 21 Purmo Air 22/33 |
 |
Air Telescope 300 Air Telescope 500 |

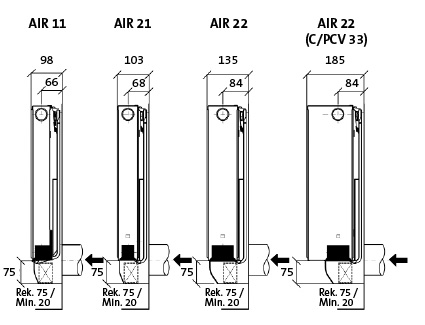

Purmo Air ühendusmõõdud
Tüübid: AIR11, AIR21, AIR22/33 radiaatoritüüpidele 11, 21, 22 ja 33. Mõõdud mm.

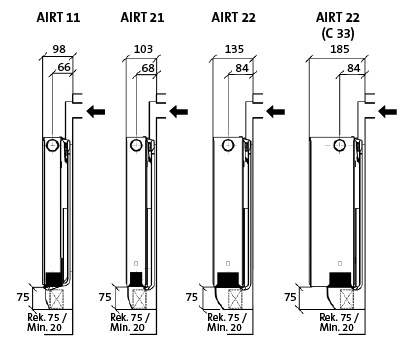

Purmo Air + Telescope ühendusmõõdud
Tüübid: AIR11, AIR21, AIR22/33 + teleskoobiosa radiaatoritüüpidele 11, 21, 22 ja 33. Mõõdud mm.
Võimsused arvutatakse spetsiaalse Excel programmi alusel. Seda saab laadida võimsusarvutus programmidest.
PURMO Air - ventilatsioonisüsteemi arvutus põhineb samadel reeglitel nagu muude soojusvahetiga varustatud sundvetilatsiooni puhul. Radiaatoritega kompenseeritakse soojuskaod läbi piirete ja soojendatakse Purmo Airi kaudu sisenev välisõhk. Et kogu süsteem toimiks probleemideta, tuleb arvesse võtta õhu temperatuuri ja rõhkude vahet. Radiaatori võimsus arvutatakse soojusvajaduste summana. Arvutused tuleb teha ekstreemtingimusi arvesse võttes ja ka ventilatsiooniseadmed valida vastavalt.
Komfort
Ventilatsioonisüsteem tuleb arvutada nii, et see ei tekitaks ebamugavat külma tuuletõmbust. On terve nimekiri tegureid, mis tekitavad tuuletõmbuse tunnet: õhutemperatuur ja kiirus, soojuskiirgus, inimeste aktiivsus ruumis, riietus, vanus, tervislik seisund ning mõned subjektiivsed emotsionaalsed tegurid. Õige eesmärgi saavutamiseks võib õhu referensstemperatuuri ti,ref pitada tähtsaimaks kriteeriumiks.
Klass 1:
Tasemeklass 1: ti,ref > truum –2 °C (võrdub Sisekliima klass 2)
=> Keskmine tase: Eluruumid, kus ollakse radiaatoritele lähedal. uten asuinhuoneet, joissa oleskeluvyöhyke lähellä radiaattoria. Tasemeklass 1 täidetakse nii täis-kui ka madalamal ventilatsiooni intensiivsusel.
Tasemeklass 2: ti,ref > truum –8°C (võrdub Sisekliima klass 3)
=> Madalam tase: Tasemeklass 2 täidetakse täis ventilatsiooni intensiivsusel ja tasemeklass 1 täidetakse malaldatud ventilatsiooni intensiivsusel.
| õhu referensstemperatuuri ti,ref puhul peetakse silmas õhu keskmist temperatuuri radiaatori kohal, ventilatsiooni seadme mõjupiirkonnas. |  |
NB! Purmo Airile iseloomulik, et termostaatventiili sulgumisel tuleb seadmest lühiajaliselt jahedamat õhku.
Et ventilatsioon toimiks vastavalt normidele ja võimalikult suur osa ruumi sisenevast õhust tuleks ventilatsiooni seadmest, et tohi sise- ja välisrõhkude vahe olla liiga suur. Õige rõhkude vahe sõltub ehitise õhutihedusest: mida ebatihedam ehitis, seda suurem transmissiooni
Jotta ilmanvaihto toimisi oikein ja mahdollisimman suuri osa ilmavirrasta tulisi raitisilmalaitteista, ei mitoituksessa käytettävä paine-ero saa olla liian korkea. Oikea paine-ero riippuu rakennuksen tiiviydestä: Mitä epätiiviimpi on rakennus, sitä suurempi on vuotoilman osuus kokonaisilmanvaihdosta.Paine-eroa dp =15 Pa ei suositella ylitettäväksi tiiviissäkään rakennuksessa. Myös seinäkanavan muoto ja koko sekä mahdollinen ulkosäleikkö aiheuttavat painehäviölisän (30 –50 %), joka pitää ottaa huomioon mitoituksessa. Jos vuotoilmanvaihto on ylisuuri, voi radiaattoreiden lämpöteho jäädä riittämättömäksi. Tämä epävarmuustekijä kannattaa ottaa huomioon radiaattorimitoituksessa.
| F7 -suodattimen painehäviö. Perussuodattimen painehäviö on 10 %pienempi. |
 |
Purmo AIR
Purmo AIR Telescope
F9 – ultrasosuodatin
On erotusasteeltaan hyvin korkealuokkainen ja se suodattaa tehokkaasti jopa atmosfäärisiä mikropartikkeleita. Käytetään tiloissa, joissa vaaditaan korkeita partikkeli-suodatustasoa standardin EN 13779 – IDA1 mukaan. Merkittävä apu henkiläille, jotka kärsivät keuhkosairauksista ja allergioista. Imuroimalla voidaan poistaa karkeimpia hiukkasia.

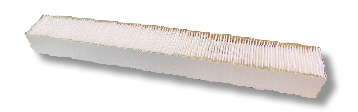

F7 – hienosuodatin
On tehokas ja pitkäikäinen perus-suodatin. Käytetään tiloissa, joissa vaaditaan standardin EN 13779 – IDA3 mukaista partikkelisuodatustasoa. Yleisimmin käytetty suodatustaso. Imuroimalla voidaan poistaa karkeimpia hiukkasia.

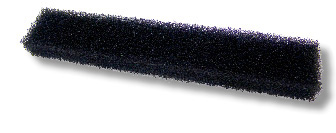

Karkeasuodatin
Estää hyönteisten ja suurikokoisten hiukkasten sisääntulon. Erittäin pitkäikäinen. Käytetään tiloissa, joille ei ole asetettu suodatusvaatimuksia. Voidaan pestä lämpimässä vedessä..
| Rettig Lämpö OY annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote. Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud söövitavate ainete. Garantii ei kata vigase toote tekitatud kahjusid, vahetamisega seotud kulusid, kliendi saaata jäänud tulusid ja muid kaudseid kulusid. Garantiijuhtumi korral tuleb võtta ühendust Rettig Radiaator AS-ga ja esitada tellimuskinnitus, saateleht, arve või mõni muu aktsepteeritav kinnitus tootest ja selle müügikuupäevast. Garantiitingimuseks on ka, et toode toimetatakse kuu aja jooksul Rettig Radiaator AS-i kontrolli, kui ei ole kokku lepitud teisiti. |
 |
|
Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote. Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud söövitavate ainete mõjust. |
|
