Käterätikuivatid - Kea

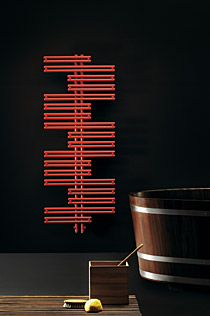

Kea vannitoaradiaatorit iseloomustab asümmeetriline horisontaalsete kollektorite paigutus. Radiaatori telje moodustavad kaks peent lähestikku paigutatud vertikaalset kollektorit, mille suhtes horisontaalsed kollektorid ulatuvad kord paremale, kord vasakule poole välja.

Radiaatori originaalne kuju pole mitte ainult dekoratiivne. Asümmeetriline kuju võimaldab kerget ligipääsu käterätikute riputamiseks. Lisaks on võimalik Kea vannitoaradiaatoril lai lisatarvikute valik, mille hulka kuuluvad näiteks riiulid kosmeetika ja vannitoa tarvikute jaoks ning käterätihoidjad. Tänu sellele on tegemist nii dekoratiivse kui ka väga funktsionaalse vannitoaradiaatoriga.

+
Materjal: Kõrgekvaliteediline profiilteras
Maksimaalne töörõhk: 10 bar
Maksimaalne töötemperatuur: 110°C
Ühendused: neli ühendusotsikut diameetriga 1/2”
Varustus: Reguleeritava pikkusega seinakandurid,
Manuaalne õhutusventiil 1/4” diameetriga,
Kaks otste sulgemiskorki
Vastab standarditele: PN EN 442, ISO 9002, ISO 14001,
Hügieeniline sertifikaat PZH HK/B/0445/01/2004
Kasutus: vesikeskküttesüsteemides
Tootmisriik: Austria
Garantii: 10 aastat

Radiaatoritüübid

Tüüp Kea 10

Tüüp Kea 13

Tüüp Kea 15

Tüüp Kea 18

Kea annitoaradiaatori mõõtmed:

Widok z przodu

Widok z boku

Widok z góry



H = Kõrgus
L = Laius

Paigaldus

Kea vannitoaradiaatorite küttevõimsused ja mõõtmed:

Katalooginumber Võimsus [W]
75/65/20°C
Võimsus [W]
90/70/20°C
Laius
L [mm]
Kõrgus
H [mm]
Kaugus
Lx [mm]
Veemahutavus
[dm³]
Kaal
 [kg]
Horisontaalkollektorite
arv
KEA 10 06 499 624 600 1022 75 4,4 10,6 12
KEA 13 06 613 766 600 1262 75 5,3 13,3 15
KEA 13 07 739 924 750 1262 100 5,7 15,7 15
KEA 15 06 724 905 600 1502 75 6,1 16,0 18
KEA 15 07 870 1088 750 1502 100 6,7 18,7 18
KEA 15 09 1030 1288 900 1502 125 7,6 21,6 18
KEA 18 07 1008 1260 750 1742 100 7,7 21,7 21
KEA 18 09 1194 1493 900 1742 125 9,2 24,9 21

Märkus: Radiaatorite võimsused on antud vastavuses PN EN 442 standardiga. Altühenduse korral radiaatorite küttevõimsus väheneb.

Lisavarustus

Kea vannitoaradiaatoritel on unikaalsed kandurid

Uuema põlvkonna Purmo radiaatorid lahendavad vannitoas oleva ebatasase pinna või ebatavalise viimistluse probleemi kunstiliselt ja efektiivselt. Iga radiaatoriga kaasneb kandurite komplekt, mis võimaldab kohaldada radiaatori ja seina vahekaugust 12 mm ulatuses. Lisaks lihtsustatud paigaldusele võimaldab see radiaatori tasapinna loodimist olenemata seina ühtlusest.

Parandustegurid

Purmo vannitoaradiaatorite parandustegurid

Tegur radiaatori soojusvõimsuse määramiseks muudel temperatuuridel, kui 75/65/20˚C.

t z t p Köetava ruumi õhutemperatuur t i [°C]
[°C] [°C] 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabel on koostatud temperatuuri eksponendi väärtusel n = 1,3

Näide:
Ruumi kütmiseks vajalik küttevõimsus on 800W. Radiaatorisse sisenev vesi on temperatuuril 55 °C ja väljuv vesi temperatuuril 45 °C. Ruumi õhutemperatuur on 20 °C. Parameetrite 55/45/20 °C parandustegur on 1.96. Korrutades selle nõutava küttevõimusega (800 W) saame radiaatori nõutavaks võimuseks parameetritel 75/65/20 °C 1568 W. See tähendab, et saavutada antud tingimustel nõutud küttevõimsus, tuleb valida radiaatori võimsuseks parameetrite 75/65/20°C järgi valides 1568 W

Lisatarvikud edasimüüjatelt

Lisatarvikud Purmo Kea vannitoaradiaatorile:

Sirge riputuspuu (kroom)

Pikkused:
492 mm - Katalooginumber DAWZC0104A
- 596 mm (Radiaatoritele laiusega 600, 750, 900 mm)
- Katalooginumber DAWZC0105A - 804 mm (Radiaatoritele laiusega 900 mm) - Katalooginumber DAWZC0108A

Painutatud riputuspuu (kroom)

Pikkused:
- 500 mm - Katalooginumber DABZC0105A
- 650 mm (radiaatoritele laiusega 750, 900 mm) - Katalooginumber DABZC0106A

Klaasist riiul

Pikkused:
- 300 mm - Katalooginumber DAAZC0103A
- 500 mm - Katalooginumber DAAZC0105A
- 650 mm (radiaatoritele laiusega 750, 900 mm) - Katalooginumber DAAZC0106A

C-tüüpi riputuskonks (kroom)

Katalooginumber DARZC0100A

Ümar riputusnupp (kroom)

Katalooginumber DAHZC0100A

RIPUTUSPULK

- valge (katalooginumber BARP40BL)
- kroomitud (katalooginumber BARP40CH)

RIPUTUSRÕNGAS

- valge (katalooginumber ANOPBL)
- kroomitud (katalooginumber ANOPCH)

V-tüüpi RIPUTUSKONKS (2 osaline)

- valge (katalooginumber PATVBL)
- kroomitud (katalooginumber PATVCH)



ELEKTRILINE KÜTTEELEMENT
300 W ( katalooginumber GRZ300B)
600 W ( katalooginumber GRZ300B)
900 W (katalooginumber GRZ300B)

Märkus: Soojendi valimisel tuleb lähtuda radiaatori võimsusest.

ELEKTRILINE KÜTTEELEMENT - Milleks osta?

Funktsionaalsus

Tänu minimalistlikule ja funktsionaalsele disainile on kütteelemendi temperatuuri kerge reguleerida ja korpust lihtne puhastada. Nupu all olev rõngas süttib, kui kütteelement töötab.

Soojendil on seitsme astmeline temperatuuri reguleerimise võimalus vahemikus 7 kuni 70 ° C. Lisaks on elemendil veel ka külmumiskaitse režiim, mis on tähistatud tärniga.

Lihtne paigaldus

Pehme kummitihend tagab paigaldusel tiheda ühenduse. Õigesti paigaldatult jääb eest näha firma kassipildiga logo. Komplektis on spetsiaalne pinguldusvõti, mis on loodud vältimaks kahjustusi mis võivad tekkida radiaatoril või soojendil, kui kasutada paigalduseks tavalist mutrivõtit.

Uuenduslik lahendus

PURMO kütteelementi on võimalik kontrollida elektrooniliselt. Kütteelemendi võimsust reguleeritakse automaatselt, et saavutada soovitud temperatuur. Mudeli eriline spiraalne disain võimaldab soojust jaotada ühtlasemalt üle radiaatori. Soojendi paigaldatakse alumisse ühenduspunkti, kus on ka kõige külmem vesi.

Turvaline kasutada

Turvalisuse tagamiseks on soojendil ka mitu kaitseelementi. Ülekuumenemise vältimiseks on soojendil termokaitse rakendumistemperatuuriga 98 ° C, mis väldib vee keemaajamist ning kütteelemendil on ka temperatuuriandur.

Kasutusohutuse tagamiseks on soojendil kõrge kaitseaste välismõjude vastu - IP56. Soojendil on B - kategooria ohutusmärk ning vastavad CE sertifikaadid. Kütteelemendi ostuga kaasneb 18 kuu pikkune garantii.

Tehnilised andmed:

  • Võimsus: 300, 600, 900 W
  • Tööpinge: 230 V
  • Ühendus: ½" väliskeere
  • Rõngastuli elemendi tööperioodi signaliseerimiseks • Możliwość ustawienia temperatury
  • Külmumiskaitse režiim
  • Temperatuuri reguleerimine vahemikus 7-70°C
  • Pinguldusvõti toote komplektis
  • Elektrooniline temperatuuriregulaator
  • Spiraalne kütteelement võimaldab temperatuuri ühtlasemat jaotust radiaatoril
  • Ülekuumenemiskaitse
  • IP56 standarditele vastav korpus
  • B-kategooria kaitseaste
  • Garantii: 18 kuud

Kasutussoovitused:

Kütteelement tuleb paigaldada ühte radiaatori alumistest ühendusaukudest. Elektrilise kütteelemendiga radiaatori paigaldusel tuleb jälgida, et radiaator asuks minimaalselt 60 cm kaugusel lähimast vannist, dušialusest või kraanikausist. Kütteelemendi toimivuse tagamiseks tuleb see täita veega.

Toimivusdeklaratsioon

Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote.

Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud  söövitavate ainete mõjust.

Garantiijuhtumi korral tuleb võtta ühendust Rettig Radiaator AS-ga ja esitada tellimuskinnitus, saateleht, arve või mõni muu aktsepteeritav kinnitus tootest ja selle müügikuupäevast. Garantiitingimuseks on ka, et toode toimetatakse kuu aja jooksul Rettig Radiaator AS-i kontrolli, kui ei ole kokku lepitud teisiti.
