Plaatradiaatorid

PURMO Compact

Plaatradiaatorid - PURMO Compact

PURMO Compact on kõige klassikalisem paneelradiaator keskküttesüsteemidele. Radiaatori profileeritud välispaneel ning konvektiivlisaküttepinnad annavad radiaatorile hea kütteefektiivsuse.

Esteetilise välimuse tagamiseks on radiaatorile lisatud külgedele otsaplekid ning peale katterest.

Radiaatoril on neli külgühendusotsa ½” sisekeermega võimaldades ühenduse nii paremalt kui vasakult.

+
Radiaatoritüübid: C11, C21, C22 ja C33
Konstruktsioon:  Terase paksus vastab standardile EN-442
Materjal: külmvaltsitud lehtterasplaat, standardi EN 10130 järgi
Pinnatöötlus:

Viie etapiline pinnatöötlus:

  • aluseline pesu
  • fosfaatimine
  • kataforeeskruntvärvimine
  • epoksü-polüesterpulbervärvimine
  • kuivatus 200ºC juures
Pinnatöötlus vastab DIN 55900 standardile.
Värv:  Valge RAL 9016
Töörõhk: kuni 10 bar
Ühendus: 4 külgühendust, ½" sisekeere, ISO 228
Kvaliteedistandard: ISO 9001 ja ISO 14001
Kõrgused: 300, 450, 500, 550, 600, 900 mm
Pikkused: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm

Radiaatoritüübid

C 11

C 21s

C 22

C 33

Purmo Compact paneelradiaatorite mõõtmed [mm]:

      TYP C 11                      TYP C 21s                TYP C 22                 TYP C 33



H - kõrgus (300, 400, 450, 500, 550, 600, 900)
L - pikkus (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000)
h - torutsentrite vahe

Ühendus

Toruühendusel võib kasutada kõiki küttevaldkonnas enamlevinud torusid ja materjale. Radiaatori kõigis neljas ühendusotsas on R ½” sisekeere.

Lisaks allpool välja toodud võimalustele on ka võimalik ühendada radiaatorit kasutades vaid alumisi ühendusotsi. Voolu suund on ei ole oluline.

Külgühendus:

Sadulühendus:

Diagonaalühendus:







Võimsusarvutus

Võimsused arvutatakse logaritmide abil Excelis. Linki võimsusarvutuste lehele.

Soojusväljastusi on võimalik arvutada ka all olevate valemite abil:

Soojusväljastus (W / m)

F = Fn x (ΔT/ ΔTn) n

kus
F  = võimsus, W/m
Fn  = nominaalvõimsus, W/m - EN 442
        kui logaritmiline temperatuuride vahe on
        ΔTn = 49,83 K
ΔT = logaritmiline temperatuuride vahe , K
ΔTn = nominaal logaritmiline temperatuuride vahe = 49,83 K
n = temperatuuri eksponent



                        tm – tp
ΔT = ————————————
             ln ((tm – th) / (tp – th))

kus
tm = pealevoolu temp., °C
tp= tagasivoolu temp. °C
th= ruumi temp., °C


Näide:

tm/tp/th
75/65/20=49,83K
70/40/20=32,74K

Paigaldus

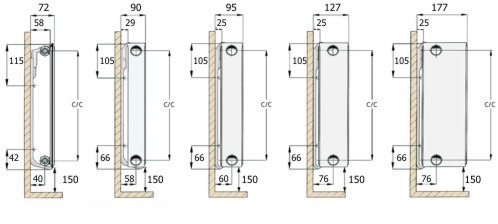

Paigaldusmõõdud suuskkanduritega

Radiaatoritüüpidele H10, C11, C21s, C22 ja C33.  Mõõdud mm. Radiaatorit on võimalik paigaldada ka kiir- ja põrandakanduriga. Vaata lehte Lisavarustus.

c/c = Radiaatori kõrgus miinus 50 mm.

Lisavarustus

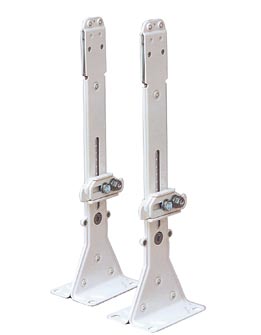

 Monclac -seinakandur   Monclac -põrandakandur



Pimekork ja õhutuskork 1/2"

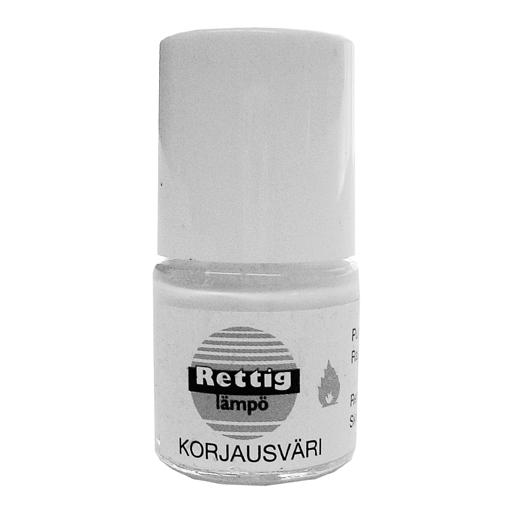

Parandusvärv (RAL 901)


Kataloogid

Katalooge on võimalik saada Rettig Radiaator AS kontorist, Liimi 3, Tallinn, või edasimüüjate kaudu.

Samuti saate alla laadida kataloogi pdf-faili Kataloogi lehelt.

Toimivusdeklaratsioon

Tehnilised andmed paneelradiaatorid 2010-2011

Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote.

Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud  söövitavate ainete mõjust.

Garantiijuhtumi korral tuleb võtta ühendust Rettig Radiaator AS-ga ja esitada tellimuskinnitus, saateleht, arve või mõni muu aktsepteeritav kinnitus tootest ja selle müügikuupäevast. Garantiitingimuseks on ka, et toode toimetatakse kuu aja jooksul Rettig Radiaator AS-i kontrolli, kui ei ole kokku lepitud teisiti.
