Ribiradiaatorid - Delta Bar

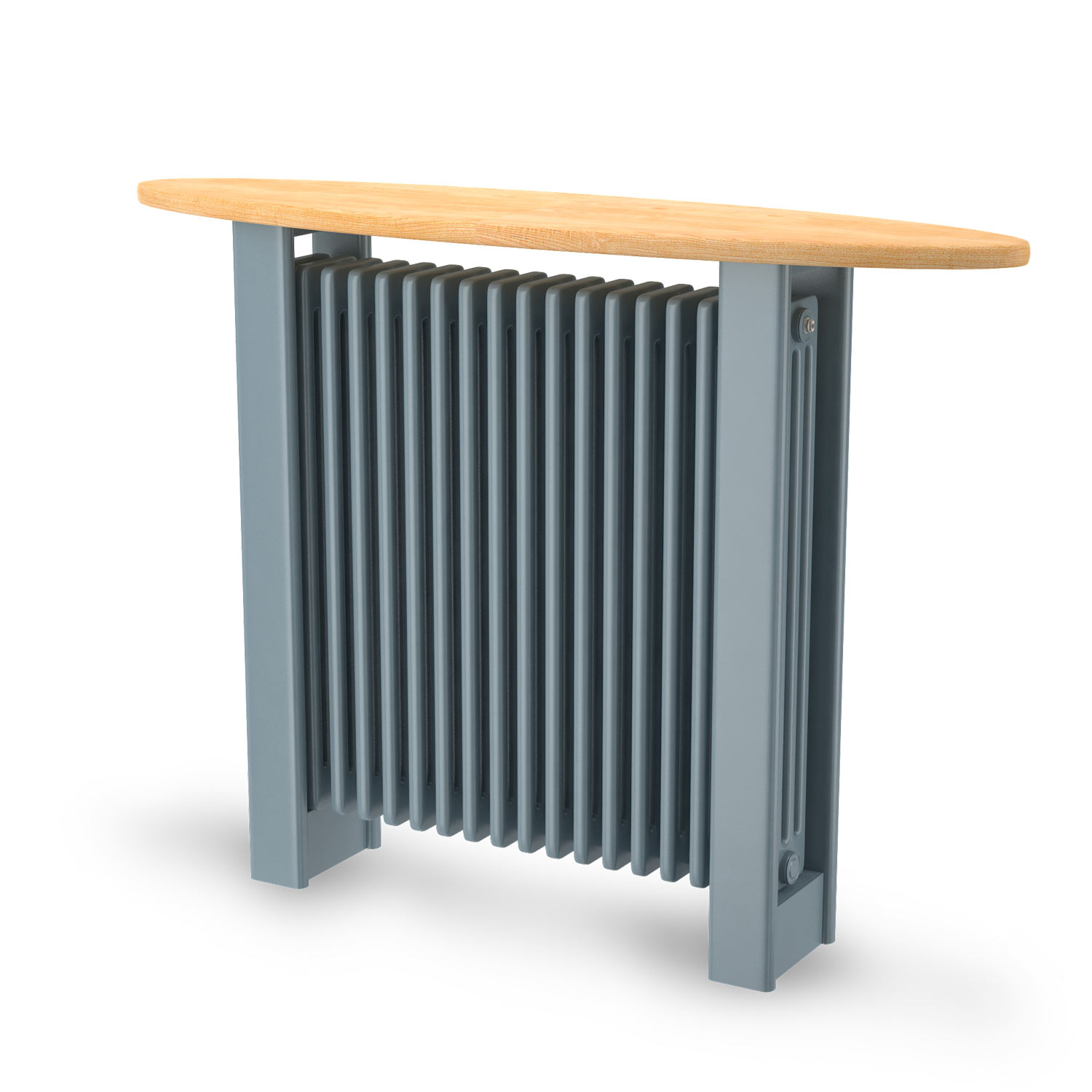

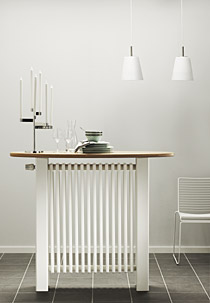

Purmo Delta Bar kombineerib endas Delta Laserline radiaatorite efektiivsuse kõrgekvaliteedilise mööblitüki dekoratiivsusega pakkudes samaaegselt praktilist tööpinda ja elegantset kütteelementi. Kui teiste radiaatorite disain kaldub rohkem diskreetse ja märkamatu poole, siis Delta Bar on disainitud arhitektide poolt silmatorkavaks ja tuba jagavaks elemendiks.

Pealislaua materjalivalikus on puit ja marmor ning koos peidetud ühenduste, laia värvi- ja mõõtude valikuga on Delta Bar radiaatorit võimalik kasutada pilkupüüdva ja dekoratiivse elemendina pea igas sisekujunduslahenduses.

+
Materjal: teras
Materjali paksus: 1.25 mm
Elementide vahekaugused: 50 mm
Radiaatori kõrgused: 940 (750)*, 1090 (900)*
Elementide arv:  14, 18, 22
Elementide ribide arv:  4 või 5
Radiaatori pikkused: 720 (700)*, 920 (900)*, 1120 (1100)*
Radiaatori ühendusvõimalused: Altühendus äärmistest elementidest
Maksimaalne töörõhk: 10 bar
Testrõhk: 13 bar
Maksimaalne temperatuur: 120°C
Värv: RAL 9016 valge, teisi värve saab valida tellimisel
Alusvärv: KTL II – teise põlvkonna kataforees
Viimistlus: Elektrostaatiline pihustamine
Tootmine: Vastavuses standarditega BS EN ISO 9001 ja BS EN ISO 14001
Toimivusdeklaratsioon: Vastavuses standardiga PN-EN 442
Garantii: 10 aastat

Mõõdud on antud ilma isteplaadita
* - radiaatori enda dimensioonid

Radiaatoritüübid

Purmo Delta Bar radiaatorite mõõdud [mm]:

Eestvaade

Külgvaade



Mõõdud on antud radiaatorile ilma ümbritseva konstruktsioonita:
H - radiaatori kõrgus ( (750, 900)
L - radiaatori pikkus ( (700, 900, 1100)
n - ribielementide arv (14, 18, 22)
B - radiaatori laius(139, 177)



Tüüp Ribide
arv
Kõrgus
mm
Pikkus
mm
Laius
mm
23-14-4075 14 940 800 224
23-18-4075 18 940 1 000 224
23-22-4075 22 940 1 200 224
23-14-5075 14 940 800 262
23-18-5075 18 940 1 000 262
23-22-5075 22 940 1 200 262
23-14-4090 14 1 090 800 224
23-18-4090 18 1 090 1 000 224
23-22-4090 22 1 090 1 200 224
23-14-5090 14 1 090 800 262
23-18-5090 18 1 090 1 000 262
23-22-5090 22 1 090 1 200 262










Ühendus

Purmo Delta Bar radiaatori ühendusvõimalused:

Purmo Delta Bar radiaatori ühendamine käib skeemil näidatud viisil. Ühendusakudel on G ½" sisekeere.

Võimsusarvutus

Radiaatorite võimsus standardi PN-EN 442 järgi parameetritel 75/65/20˚C, 70/55/20˚C ja 55/45/20˚C:

H [mm] 750 900
tüüp DB 4075.. DB 5075.. DB 4090.. DB 5090..
Elementide arv
L [mm]
Parameetrid [W] [W] [W] [W]

14
700

75/65/20˚C 1417 1741 1665 2055
70/55/20˚C 1136 1401 1333 1645
55/45/20˚C 724 892 846 1044

18
900

75/65/20˚C 1822 2246 2140 2642
70/55/20˚C 1461 1801 1713 2115
55/45/20˚C 931 1147 1087 1342

22
1100

75/65/20˚C 2226 2746 2616 3230
70/55/20˚C 1785 2202 2095 2586
55/45/20˚C 1402 1402 1329 1641

Paigaldus

Delta Bar ribiradiaatorite paigaldus:

Delta Bar radiaator tuleb koos seda ümbritseva kandekonstruktsiooniga, mis tuleb radiaatori paigaldamisel kinnitada põranda külge. Kinnitusvahendid (kruvid ja seibid) ei tule kaasa radiaatoriga kuna nende valimisel tuleb lähtuda aluspinna materjalist.

Kataloogid

Katalooge on võimalik saada Rettig Radiaator AS kontorist, Liimi 3, Tallinn, või edasimüüjate kaudu.

Samuti saate alla laadida kataloogi pdf-faili Kataloogi lehelt.

Toimivusdeklaratsioon

Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote.

Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud  söövitavate ainete mõjust.

Garantiijuhtumi korral tuleb võtta ühendust Rettig Radiaator AS-ga ja esitada tellimuskinnitus, saateleht, arve või mõni muu aktsepteeritav kinnitus tootest ja selle müügikuupäevast. Garantiitingimuseks on ka, et toode toimetatakse kuu aja jooksul Rettig Radiaator AS-i kontrolli, kui ei ole kokku lepitud teisiti.
