Vertikaalsed dekoratiivradiaatorid

Faro V

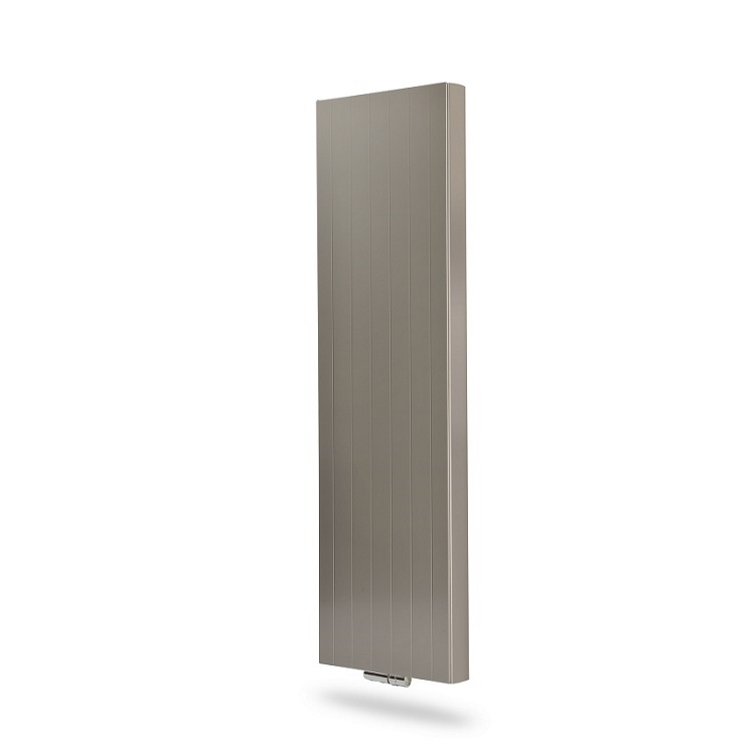

Vertikaalsed dekoratiivradiaatorid - Faro V

Konstruktsioon: EN442-1
Vesi- ja konvektiivpinnad: Külmvaltsitud terasplaat EN 10130
Pinnatöötlus:

Viieastmeline:

  • alkaalne rasva eemaldus
  • fosfaatimine
  • kataforees-kruntvärvimine
  • polüester-epoksü pulbervärvimine
  • kõvenemine ahus (ca 200°C)
Pinnatöötlus vastab normatiivile DIN 55900.
Värv: Valge RAL 9016
Töörõhk: 6 bar
Ühendus: 4 külgühendust, ½" ISO 228-ühendus ja 2 alt-ühendust
½" ISO 228-ühendus, ühenduste vahe 50 mm
Kvaliteedikontroll: EN ISO 9001 ja ISO 14001
Mudelid: Kos V - sile esipaneel
Faro V - profileeritud esipaneel
Kõrgused: 1800, 1950 ja 2100 mm
Pikkused: 450, 600 ja 750 mm
Tüübid: KOV 21 ja FAV 21
Komplektsus: Radiaatori pakendis on seinakandurid, 2 otsapaneeli ja nende kinnitused, paigaldusžabloonid, õhutuskork, 3 pimekorki ning kinnituskruvid.
Võimsused: Kõik võimsued on vastavalt EN442-standardile.
Lisavõimalused: Võimalik tellida kõikides RAL-värvitoonides. Samuti roostevaba pinnatöötlusega.



Terase paksus vastab standardile EN-442

+
Konstruktsioon:  EN442-1
Vesi- ja konvektiivpinnad: Külmvaltsitud terasplaat EN 10130
Pinnatöötlus:

Viieastmeline:

  • alkaalne rasva eemaldus
  • fosfaatimine
  • kataforees-kruntvärvimine
  • polüester-epoksü pulbervärvimine
  • kõvenemine ahus (ca 200°C)
Pinnatöötlus vastab normatiivile DIN 55900.
Värv:  Valge RAL 9016
Töörõhk: 6 bar
Ühendus: 4 külgühendust, ½" ISO 228-ühendus ja 2 alt-ühendust
½" ISO 228-ühendus, ühenduste vahe 50 mm
Kvaliteedikontroll: EN ISO 9001 ja ISO 14001
Mudelid: Kos V - sile esipaneel
Faro V - profileeritud esipaneel
Kõrgused: 1800, 1950 ja 2100 mm
Pikkused: 450, 600 ja 750 mm
Tüübid: KOV 21 ja FAV 21
Komplektsus: Radiaatori pakendis on seinakandurid, 2 otsapaneeli ja nende kinnitused, paigaldusžabloonid, õhutuskork, 3 pimekorki ning kinnituskruvid.
Võimsused: Kõik võimsued on vastavalt EN442-standardile.
Lisavõimalused: Võimalik tellida kõikides RAL-värvitoonides. Samuti roostevaba pinnatöötlusega.

Radiaatoritüübid

FAV 21




Ühendus

 Keskühendus  Altühendus



Muud ühendusskeemid ei ole võimalikud.

Võimsusarvutus

Võimsused arvutatakse logaritmide abil Exclis. Linki võimsusarvutuste lehele.

Soojusväljastusi on võimalik arvutada ka all olevate valemite abil:

Soojusväljastus (W / m)

F = Fn x (ΔT/ ΔTn) n

kus
F  = võimsus, W/m
Fn  = nominaalvõimsus, W/m - EN 442
        kui logaritmiline temperatuuride vahe on
        ΔTn = 49,83 K
ΔT = logaritmiline temperatuuride vahe , K
ΔTn = nominaal logaritmiline temperatuuride vahe = 49,83 K
n = temperatuuri eksponent



                        tm – tp
ΔT = ————————————
             ln ((tm – th) / (tp – th))

kus
tm = pealevoolu temp., °C
tp= tagasivoolu temp. °C
th= ruumi temp., °C


Näide:

tm/tp/th

75/65/20=49,83K

70/40/20=32,74K

Paigaldus

Lisavarustus

Radiaatoripakend sisaldab kandureid, 2 otsaplekki ja nende kinnitusklipid, õhutuskorgi, 3 pimekorki ja kinnituskruvid.

Lisavarustusena saadaval ka harjatud roostevabast terasest käteräti kuivatuslatt.

Kataloogid

Rettig Lämpö OY annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote.

Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud  söövitavate ainete.

Garantii ei kata vigase toote tekitatud kahjusid, vahetamisega seotud kulusid, kliendi saaata jäänud tulusid ja muid kaudseid kulusid.

Garantiijuhtumi korral tuleb võtta ühendust Rettig Radiaator AS-ga ja esitada tellimuskinnitus, saateleht, arve või mõni muu aktsepteeritav kinnitus tootest ja selle müügikuupäevast. Garantiitingimuseks on ka, et toode toimetatakse kuu aja jooksul Rettig Radiaator AS-i kontrolli, kui ei ole kokku lepitud teisiti.


Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote.

Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud  söövitavate ainete mõjust.

Garantiijuhtumi korral tuleb võtta ühendust Rettig Radiaator AS-ga ja esitada tellimuskinnitus, saateleht, arve või mõni muu aktsepteeritav kinnitus tootest ja selle müügikuupäevast. Garantiitingimuseks on ka, et toode toimetatakse kuu aja jooksul Rettig Radiaator AS-i kontrolli, kui ei ole kokku lepitud teisiti.
