Ribiradiaatorid - Delta Laserline

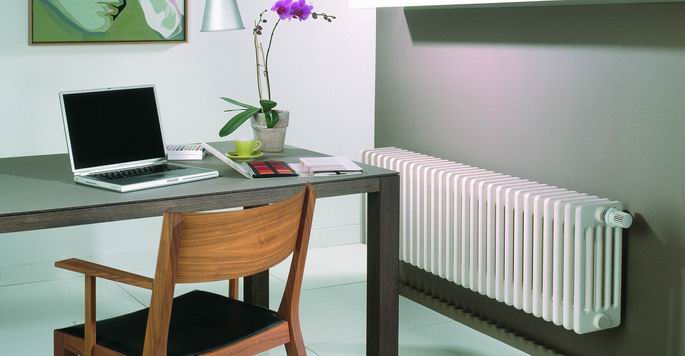

Delta Laserline ribiradiaator kombineerib uusima tehnoloogia ilusa välisdisainiga pakkudes suurimat kütteefektiivsust ja kasutajamugavust. Delta Laserline radiaatori eristatuimaks tunnuseks on tema välisribide D-kujuline profiil, mis suurendab radiaatori küttepinda ning võimaldab kergemat puhastamist. Kõrgetele hügieenistandarditele vastavuse tõttu sobib antud radiaator hästi kasutamiseks tervishoiuasutustes ning muudes rangete hügieeninõuetega ruumides.

Peale 27 standardkõrguse on võimalik kõrgust valida millimeetri täpsusega eritellimusena vahemikus 300 kuni 3000 mm. Eri paksustega ribide valiku (2 kuni 6 vertikaalelementi) ja laia värvivalikuga Delta Laserline radiaatorit on võimalik sobitada pea igasse ruumi olenemata küttevajadusest ja kliendi erinõuetest.

+
Radiaatori tüübid: DL2, DL3, DL4, DL5 ja DL6 (number märgib ribi vertikaalelementide arvu)
Ehitus: Terase paksus vastab standardile PN-EN 442
Materjal: Külmvaltsitud lehtteras EN 10130, EN 10131
Pinnatöötlus: Pinnakäsitlus vastab DIN 55900 normidele
Värv: Valge RAL 9016, võimalik tellida ka teistes värvides
Maksimaalne töörõhk: 10 bar
Ühendus: ½" ISO 228, sisekeere
Tootmine: Vastab BS EN ISO 9001 ja BS EN ISO 14001 standarditele
Standardkõrgused: 155, 265, 300, 350, 365, 400, 415, 450, 500, 550, 565, 600, 665, 750, 900, 965, 1000, 1065, 1100, 1200, 1500, 1800, 2000, 2200, 2500, 2800, 3000 mm
Pikkused: Vastavalt ribide arvule vahemikus 200 kuni 2500 mm (1 ribi = 50 mm, 4-50 ribi)

Radiaatoritüübid

Purmo Delta Laserline ribiradiaatorite mõõtmed:

Külgvaade: (DL2, DL3, DL4, DL5, DL6):






Pealtvaade (DL2, DL3, DL4, DL5, DL6):








Eestvaade:



H - radiaatori kõrgus (155 ÷ 3000)
L - radiaatori pikkus (200 ÷ 2500)
n - ribielementide arv
h - radiaatori laius

Ühendus

Purmo Delta Laserline ribiradiaatorite ühendusvõimalused

DELTA võib ühendada neljal erineval moodusel. Ühendustüübi 10 tarne sisaldab ½" toruühendusi kõigis neljas nurgas.

Ühelt poolt ühendus

Läbivool



Muud ühendused (tellimisel tuleb spetsifitseerida ühendussoov)


Ühendus esimese ja teise elemendi kaudu

Ühendus esimese ja viimase elemendi kaudu

Keskühendus(ainult paarisarvulise elementide arvu korral)



Võimsusarvutus

Radiaatori soojusvõimsus [W] standardi EN 442 järgi parameetritel 75/65/20˚C ja 70/55/20˚C:

Delta Laserline radiaatori soojusvõimsuse saamiseks võite alla laadida järgneva MS Excel faili, kus on võimalik arvutada soojusvõimsus kõigi erinevate standardmõõtude ja tüüpide kohta. Tabelis on võimalik arvutada ka soojusvõimsus teistele parameetritele.

Delta Laserline radiaatorite soojusvõimsus

Paigaldus

Delta radiaatorit saab vastavalt vajadusele paigaldada kas seinale või põrandale. Seinakandurite arv sõltub radiaatori mõõtudest ja kihtidest. Põrandakinnitust kasutatakse tavaliselt suurte akende ees, kus radiaatori kinnitamine ei ole teisiti võimalik. Põrandakandureid saab paigaldada kõikidele radiaatori suurustele, kuid kõrgustele üle 1000mm on ette nähtud lisaks seinakandurid. Põrandakanduritele saab lisaks hankida ka plastikust ilukatted.



 Seinakandur RS/RH Põrandakandur FK



Kandurid ja standardmontaažid

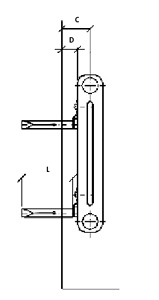

A. Kandur RA/RH

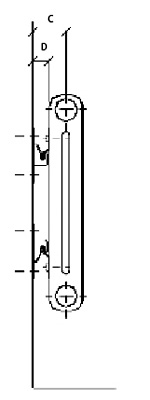

B. Kandur RS/RH

C. Kandur FK

D. Kandur RS/RH/FK





Kandur Mõõdud 2-kihiline 3-kihiline 4-kihiline 5-kihiline 6-kihiline
A. Kandur RA/RH D
C
20-65
52-97
20-65
71-116
20-65
90-135
20-65
109-154
20-65
129-173
B. Kandur RS/RH D
C
30
62
30
81
30
100
30
119
30
138
D. Kandur RS/RH/FK D
C
30
62
30
81
30
100

30
119

 30
138

Kataloogid

Katalooge on võimalik saada Rettig Radiaator AS kontorist, Liimi 3, Tallinn, või edasimüüjate kaudu.

Samuti saate alla laadida kataloogi pdf-faili Kataloogi lehelt.

Toimivusdeklaratsioon

Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote.

Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud  söövitavate ainete mõjust.

Garantiijuhtumi korral tuleb võtta ühendust Rettig Radiaator AS-ga ja esitada tellimuskinnitus, saateleht, arve või mõni muu aktsepteeritav kinnitus tootest ja selle müügikuupäevast. Garantiitingimuseks on ka, et toode toimetatakse kuu aja jooksul Rettig Radiaator AS-i kontrolli, kui ei ole kokku lepitud teisiti.
