PURMO Ramo Ventil Compact M

Plaatradiaatorid - PURMO Ramo Ventil Compact M

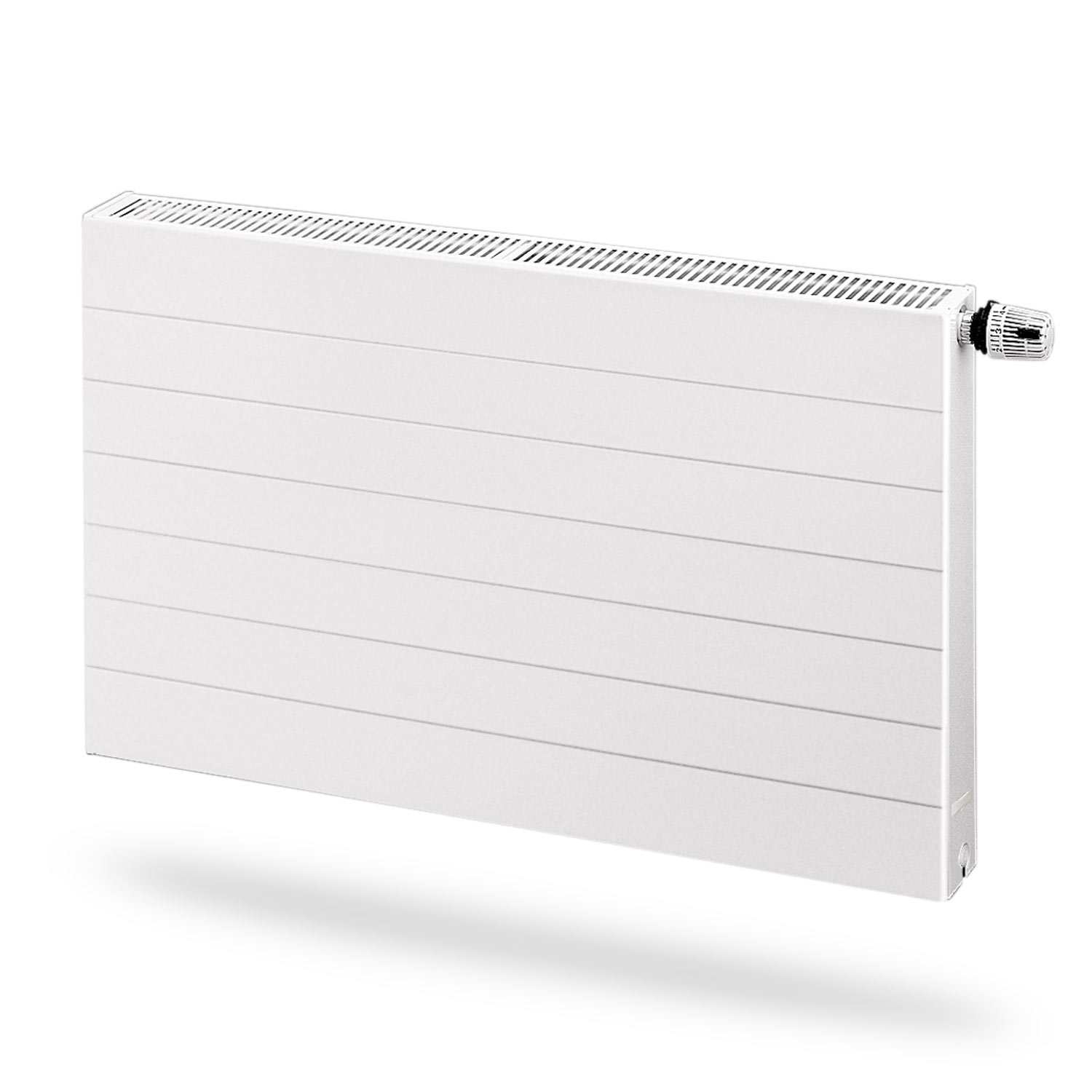

Stalowy grzejnik Purmo Ramo Ventil Compact M (RCVM) wyróżnia się idealnie gładkim wykończeniem płyty czołowej z lekkimi przetoczeniami poziomymi. Dzięki temu pozwala na uzyskanie nie tylko efektywnej, ale także estetycznej instalacji grzewczej. Oszczędna stylistyka i szeroka palecia dostępnych kolorów powoduje, że ten naścienny lub stojący grzejnik jest niezwykle uniwersalny – pasuje zarówno do wnętrz nowoczesnych, jak i klasycznych.

Purmo Ramo Ventil Compact M  to wersja z podłączeniem środkowym z dołu oraz z boku. Główną zaletą oddolnego podłączenia środkowego jest możliwość ustalenia położenia przyłączy do instalacji już w chwili, gdy budynek jest w stanie surowym  (niezależnie od długości i głębokości grzejnika). Lokalizacja przyłączy nie ulegnie już bowiem zmianie przy wyborze wielkości i typu grzejnika. Ułatwia to montaż grzejników.

+



Specyfikacja grzejników płytowych Purmo Ramo Ventil Compact M:



Materiał: głęboko tłoczna blacha niskowęglowa walcowana na zimno FePO1
Grubość blachy: z której tłoczy się płyty grzejników:  zgodna z PN-EN 442
z której wykonuje się ożebrowanie konwekcyjne:  zgodna z PN-EN 442
Rozstaw pionowych
kanałów wodnych:
33 1/3 mm
Wysokość grzejników: 300, 450, 500, 550, 600, 900 mm
Długość grzejników: 400, 500, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Maksymalne ciśnienie robocze: 10 bar
Ciśnienie próbne: 13 bar (podczas produkcji)
12 bar (po zainstalowaniu)
Maksymalna temperatura: 110°C
Kolor: RAL 9016 biały, inne na zamówienie
Malowanie podkładowe: KTL II - kataforeza drugiej generacji
Malowanie końcowe: napylanie elektrostatyczne
Produkcja: zgodna z BS EN ISO 9001 certyfikat FM 32533 oraz BS EN ISO 14001
certyfikat EMS 75685, kontrolowana przez British Standards Institution
Deklaracja zgodności z: PN-EN 442
Gwarancja: 10 lat



Radiaatorite moodud

Wielkości grzejników płytowych Purmo Ramo Ventil Compact M [mm]:



H - wysokość: 300*, 500, 600, 900
L - długość: 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**

h - rozstaw króćców przyłączeniowych



* - oprócz RCVM21s

** - oprócz wysokości 900mm

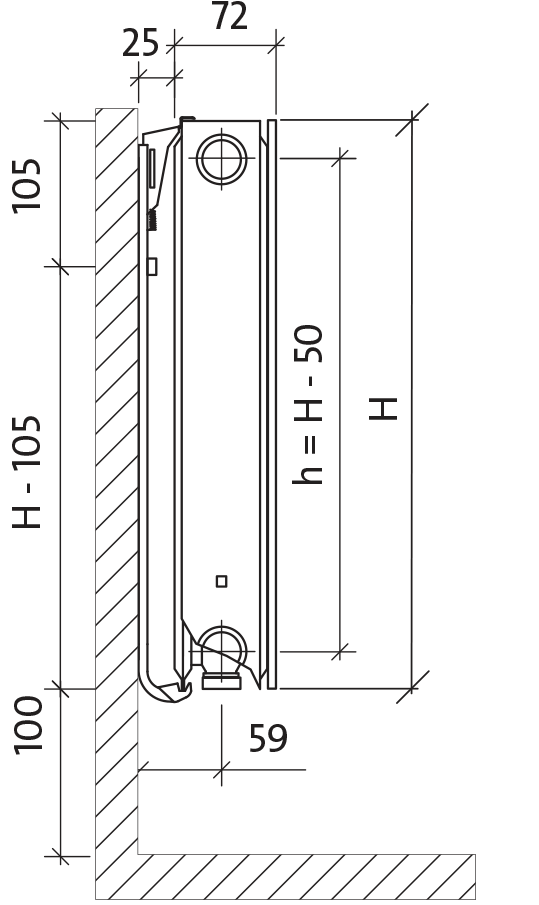

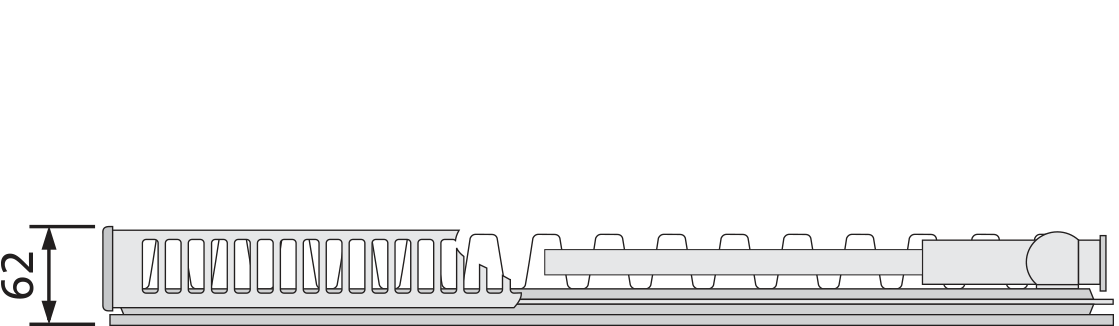

Rzuty z boku

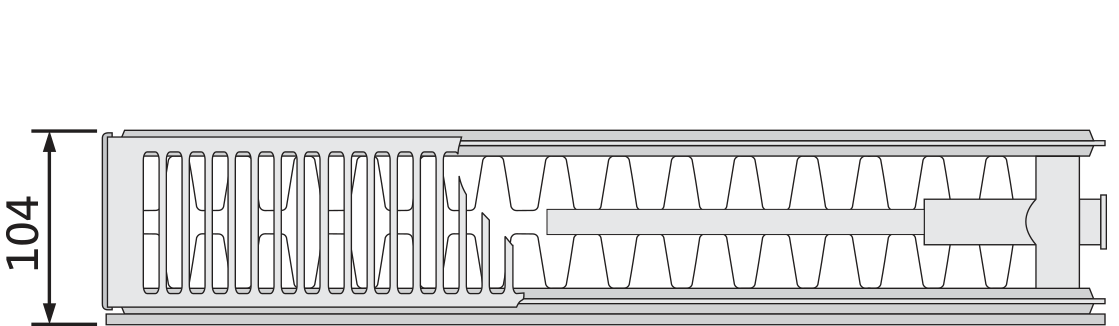

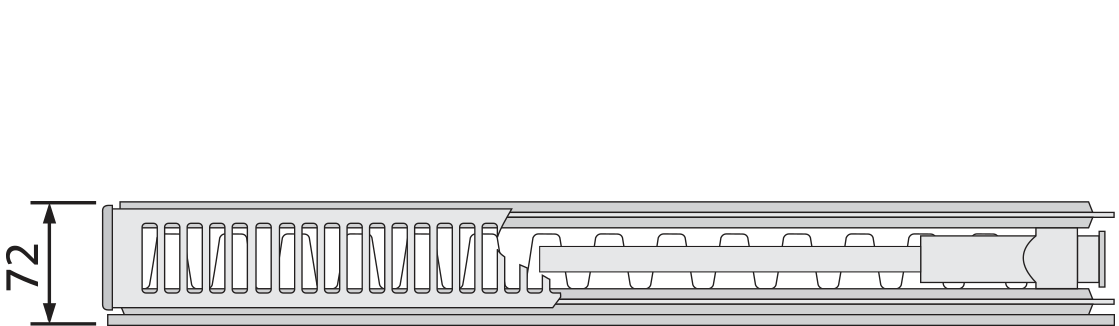

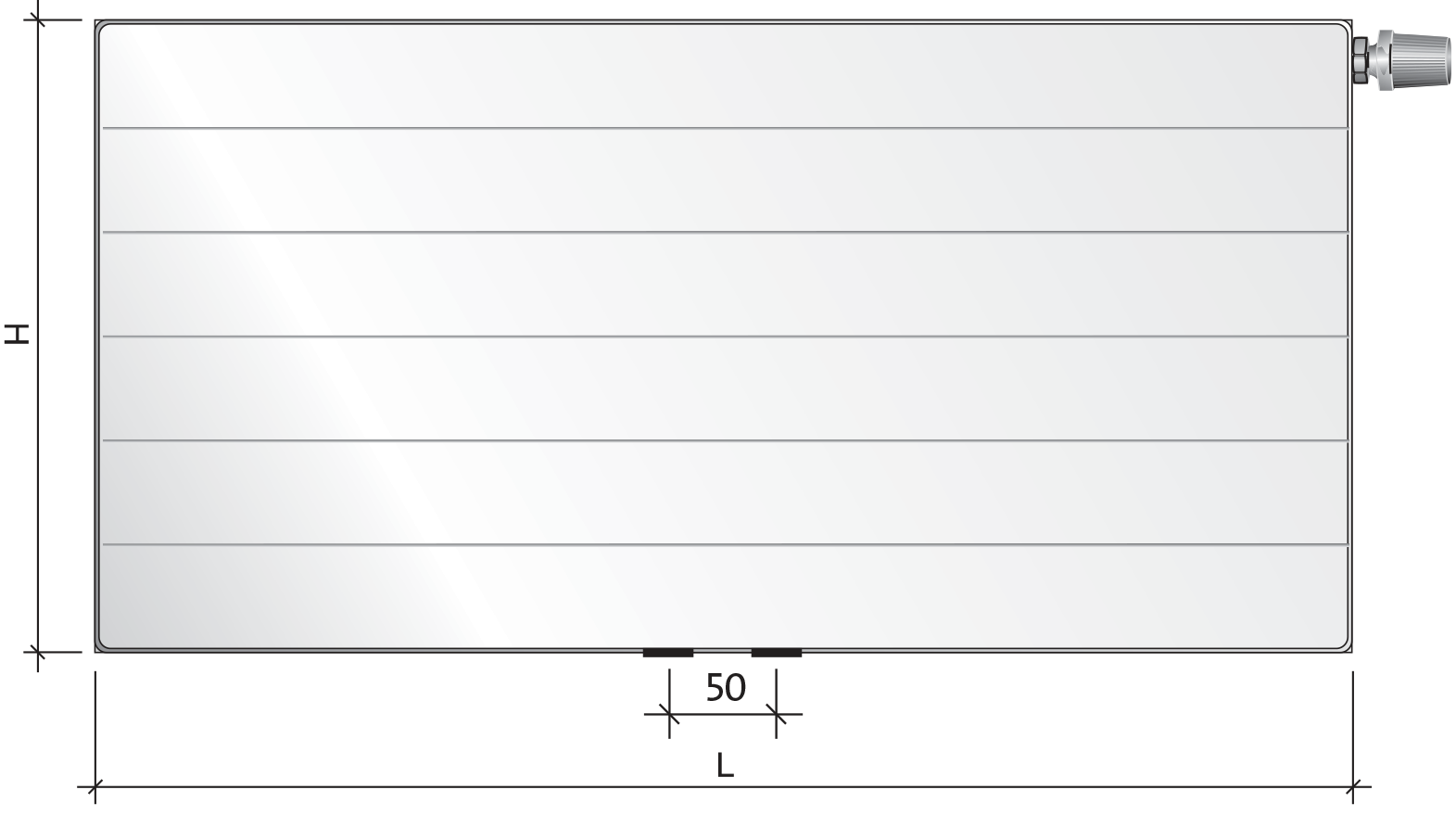

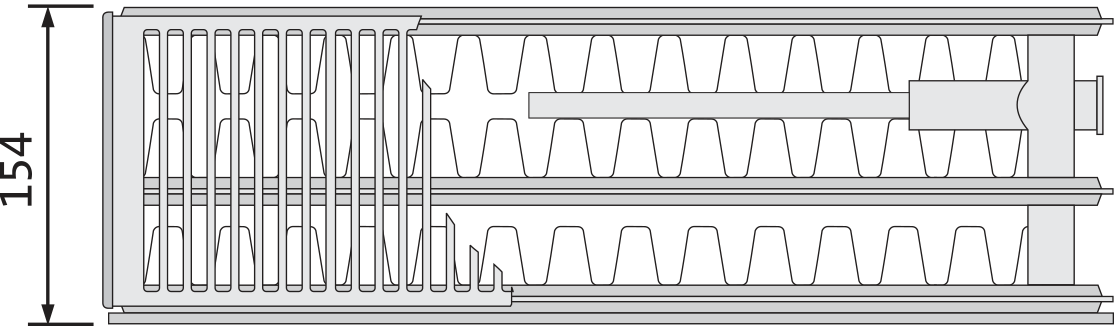

Widok z przodu



Soojusväljastus

Moc cieplna grzejników [W] według normy PN-EN 442 dla parametrów 75/65/20˚C i 70/55/20˚C.



wysokość 300 500 600
długość typ FCVM FCVM FCVM
temp. wody 11 22 33 11

21s

22 33 11 21s 22  33
wykładnik n 1.2820 1.3000 1.3159 1.2827

1.2907

1.3197 1.3331 1.2831 1.2967 1.3295  1.3417
400 75/65°C 212 375 526 329

445

578 798 384 515 670 924
  70/55°C 170 301 420 265

358

462 637 309 413 535 736
500 75/65°C 265 469 657 412

557

722 998 481 644 838 1155
  70/55°C 213 376 526 331

447

577 796 386 517 669 919
600 75/65°C 317 562 788 494

668

866 1198 577 773 1006 1385
  70/55°C 255 451 631 397

536

693 955 464 620 802 1103
700 75/65°C - - - -

-

- - - - - -
  70/55°C - - - -

-

- - - - - -
800 75/65°C 423 750 1051 658

890

1155 1597 769 1030 1341 1847
  70/55°C 340 601 841 530

715

923 1274 618 827 1070 1471
900 75/65°C - - - -

-

- - - - - -
  70/55°C - - - -

-

- - - - - -
1000 75/65°C 529 937 1314 823

1113

1444 1996 961 1288 1676 2309
  70/55°C 426 752 1051 662

894

1154 1592 773 1034 1337 1839
1100 75/65°C - - - -

-

- - - - - -
  70/55°C - - - -

-

- - - - - -
1200 75/65°C 635 1124 1577 988

1336

1733 2395 1153 1546 2011 2771
  70/55°C 511 902 1261 794

1073

1385 1910 928 1240 1605 2207
1400 75/65°C 741 1312 1840 1152

1558

2022 2794 1345 1803 2346 3233
  70/55°C 596 1052 1471 927

1252

1616 2229 1082 1447 1872 2574
1600 75/65°C 846 1499 2102 1317

1781

2310 3194 1538 2061 2682 3694
  70/55°C 681 1202 1682 1059

1431

1847 2547 1237 1654 2140 2942
1800 75/65°C 952 1687 2365 1481

2003

2599 3593 1730 2318 3017 4156
  70/55°C 766 1353 1892 1192

1609

2078 2865 1391 1860 2407 3310
2000 75/65°C 1058 1874 2628 1646

2226

2888 3992 1922 2576 3352 4618
  70/55°C 851 1503 2102 1324

1788

2309 3184 1546 2067 2675 3678
2300 75/65°C 1217 2155 3022 1893

2560

3321 4591 2210 2962 3855 5311
  70/55°C 979 1728 2417 1523

2056

2655 3661 1778 2377 3076 4229
2600 75/65°C 1375 2436 3416 2140

2894

3754 5190 2499 3349 4358 6003
  70/55°C 1106 1954 2733 1721

2325

3001 4139 2010 2687 3477 4781
3000 75/65°C 1587 2811 3942 2469

3339

4332 5988 2883 3864 5028 6927
  70/55°C 1277 2255 3153 1986

2682

3463 4776 2319 3101 4012 5516



wysokość 900
długość typ FCVM
temp. wody 11

21s

22 33
wykładnik n 1.3013

1.3371

1.3488 1.3612
400 75/65°C 539

706

920 1268
  70/55°C 432

563

732 1007
500 75/65°C 674

883

1151 1586
  70/55°C 540

703

915 1258
600 75/65°C 808

1059

1381 1903
  70/55°C 648

844

1098 1510
700 75/65°C -

-

- -
  70/55°C -

-

- -
800 75/65°C 1078

1412

1841 2537
  70/55°C 864

1125

1464 2014
900 75/65°C -

-

- -
  70/55°C -

-

- -
1000 75/65°C 1347

1765

2301 3171
  70/55°C 1080

1407

1830 2517
1100 75/65°C -

-

- -
  70/55°C -

-

- -
1200 75/65°C 1616

2118

2761 3805
  70/55°C 1296

1688

2196 3020
1400 75/65°C 1886

2471

3221 4439
  70/55°C 1512

1969

2562 3524
1600 75/65°C 2155

2824

3682 5074
  70/55°C 1728

2251

2928 4027
1800 75/65°C 2425

3177

4142 5708
  70/55°C 1944

2532

3294 4531
2000 75/65°C 2694

3530

4602 6342
  70/55°C 2160

2813

3661 5034
2300 75/65°C -

-

- -
  70/55°C -

-

- -
2600 75/65°C -

-

- -
  70/55°C -

-

- -
3000 75/65°C -

-

- -
  70/55°C -

-

- -

Voimsus ja kaal

Pojemność i ciężar grzejników płytowych Purmo Ramo Ventil Compact M:



wysokość [mm]:

300 500 600 900
11 22

33

11 21s

22

33 11 21s

22

33 11 21s

22

33

ciężar [kg/m]:

11,7 19,1

26,9

16,1 23,7

27,0

42,2  24,8 33,7

38,0

56,4  36,5 49,8

58,9

84,9

pojemność [l/m]:

1,5 3,2

5,1

2,9 5,2

5,2

7,5 3,4 6,1

6,1

8,8 4,5 8,8

8,8

13,0

Wielkości podano w przeliczeniu na 1 metr długości grzejnika.

Hüdraulilised omadused

Począwszy od stycznia 2011 r. do wszystkich grzejników płytowych Purmo z podłączeniem od dołu montowane są nowe wkładki zaworowe fi rmy Oventrop z fabrycznie ustawioną nastawą wstępną w zakresie od 2 do 6 w zależności od wielkości (wydajności cieplnej) danego grzejnika. W celu łatwego, wizualnego rozróżnienia danego rodzaju zastosowanej wkładki zaworowej, wprowadzono oznaczenie elementów regulacyjnych wkładek odpowiednimi kolorami.

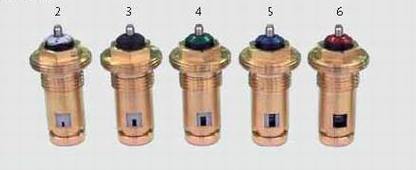

Nowe wkładki zaworowe posiadają charakterystykę hydrauliczną bardzo zbliżoną do dotychczas stosowanych wkładek o nr katalogowym 101 80 80.
W razie potrzeby każda z nowych wkładek zaworowych ma możliwość ustawienia innej niż fabryczna nastawy wstępnej, podobnie jak w przypadku poprzednio stosowanych wkładek.
Nowe wkładki zaworowe mają zmienioną długość całkowitą ze względu na udoskonaloną konstrukcję uszczelnienia i nie ma możliwości zastosowania ich w grzejnikach zasilanych od dołu wyprodukowanych do końca 2010 r. wyposażonych w starszy rodzaj wkładki zaworowej. Podobnie do grzejników przystosowanych do montażu nowych wkładek nie da się zamontować wkładek stosowanych poprzednio.

Opór przepływu wody przez grzejnik zależy od strumienia jej masy:

 Grzejniki płytowe Purmo typu RCVM mają wbudowany zawór termostatyczny, dlatego też ich charakterystykę hydrauliczną określa się dla kompletu grzejnika z zaworem. Charakterystyka ta przedstawiona jest na załączonym nomogramie.

 Przykład doboru nastawy wstępnej

Dane:

zapotrzebowanie ciepła - Qc = 1160 Wat
różnica temperatur - Δt = 20 K (80/60°C)
strata ciśnienia - Δp = 6 kPa

Δp = 600 dPa
stała przeliczeniowa - C = 1,163

Obliczenia:

przepływ masy

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Dla przepływu q = 50 kg/h i straty ciśnienia 600 dPa odczytujemy z nomogramu wartość nastawy wstępnej 3.

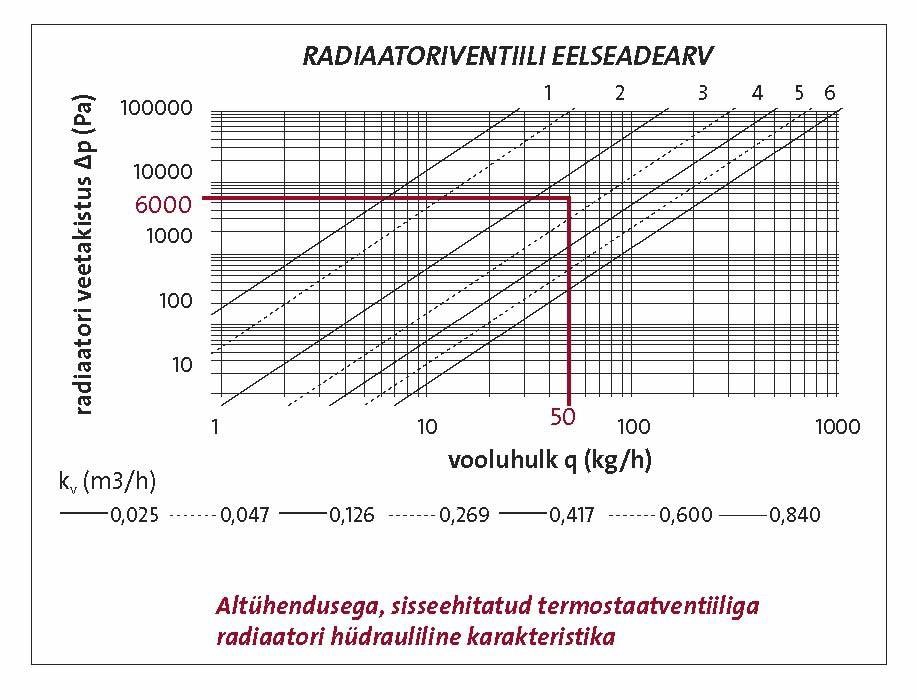

Charakterystyka hydrauliczna grzejnika dolnozasilanego z wkładką zaworową Oventrop



Ühendusvoimalused

Sposoby podłączenia grzejników płytowych Purmo Ramo Ventil Compact M:

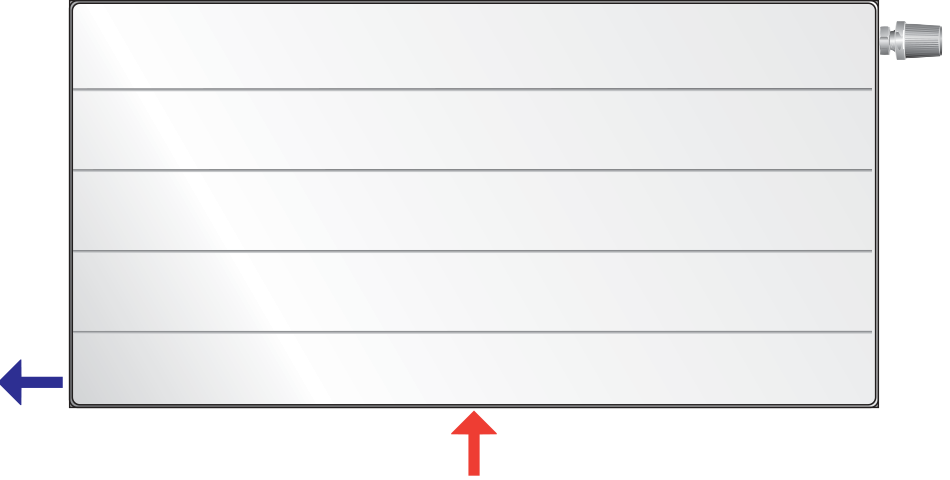

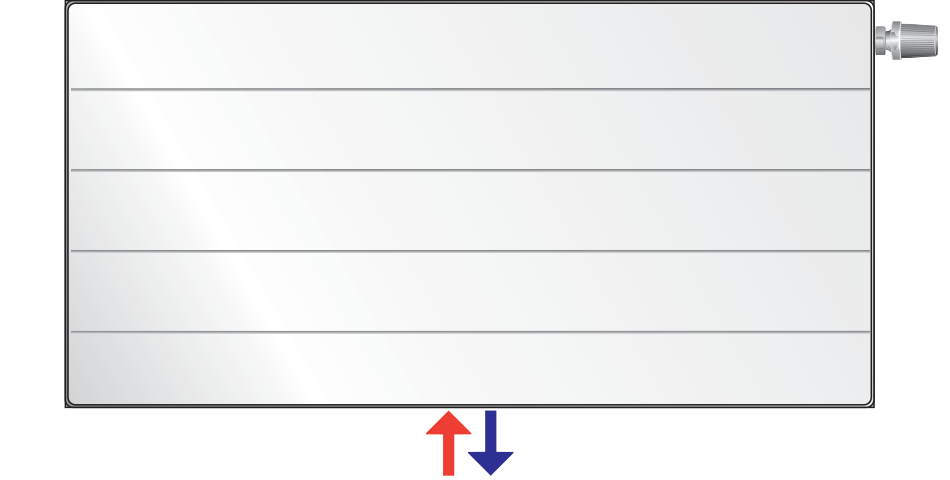

  • Podłączenie dolne środkowe:



Stosowane w podłączeniach grzejników dolnozasilanych. Zaletą takiego sposobu podłączania jest fakt, że niezależnie od długości, wysokości i głębokości grzejnika, położenie przyłączy do instalacji można ustalić już na etapie budynku będącego w stanie surowym i nie ulegnie ono zmianie przy doborze konkretnej wielkości tego typu grzejnika. Odwrotne podłączenie powoduje spadek mocy cieplnej grzejnika o ponad 30%.

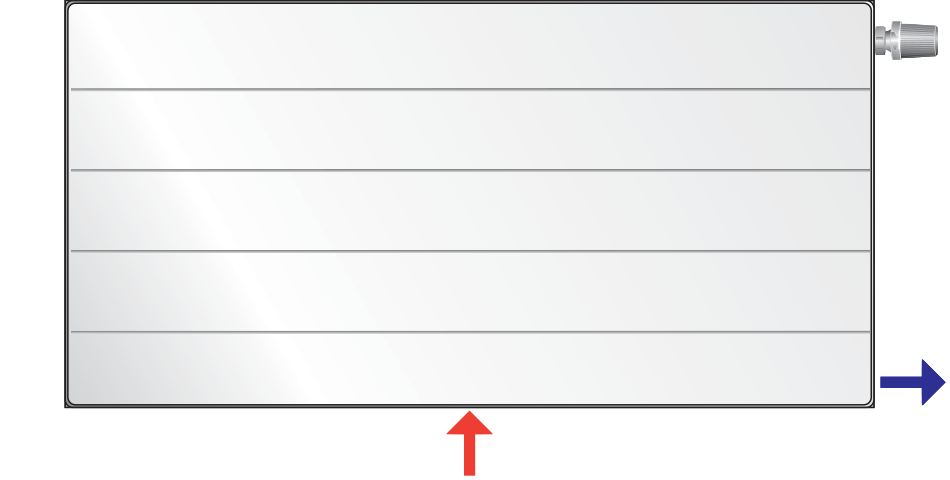

  • Podłączenia pośrednie



Grzejniki dolnozasilane mogą być podłączane jednocześnie do króćców bocznych i dolnych. Możliwe są rozwiązania pośrednie przedstawione na rysunkach.

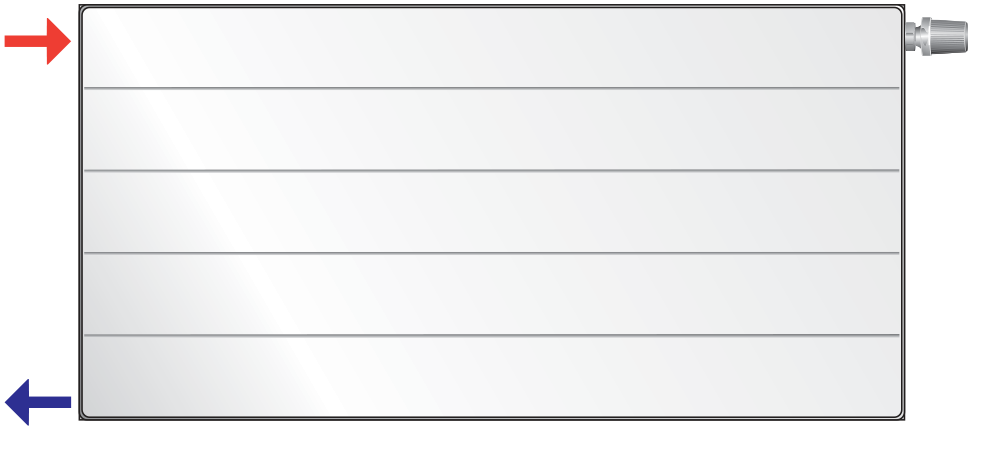

  • Podłączenie boczne:

Możliwość podłączenia bocznego występuje po wyjęciu wkładki termostatycznej. Rozwiązanie umożliwiające podłączenie grzejników zarówno z prawej, jak i z lewej strony. Przewód zasilający powinien być podłączony do górnego króćca grzejnika, natomiast powrotny do dolnego. Odwrotne podłączenie powoduje spadek mocy cieplnej grzejnika o ponad 30%.

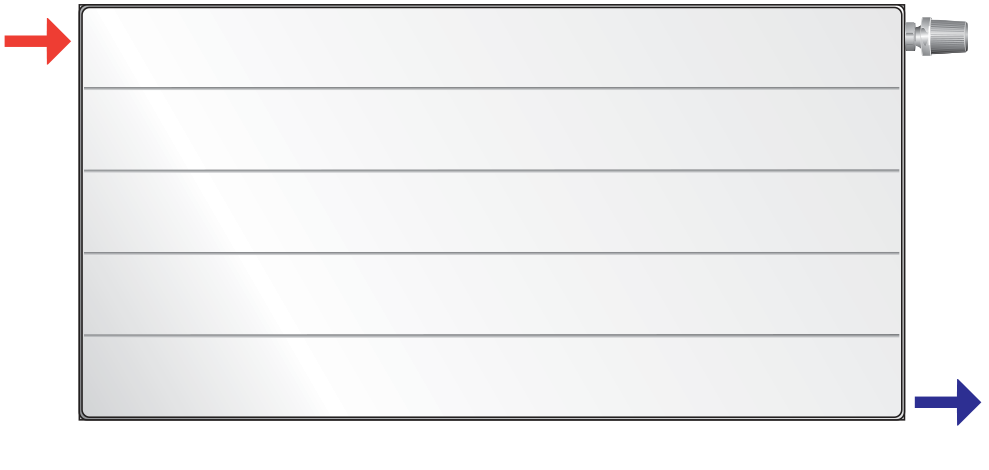

  • Podłączenie krzyżowe:



Zalecane do grzejników o długości ponad 2000mm, a także do tych, których długość czterokrotnie przekracza wysokość. Podłączenie to zapewnia równomierny rozkład temperatury na całej długości grzejników. Przewód zasilający powinien być podłączony do prawego lub lewego górnego króćca grzejnika, natomiast powrotny do przeciwległego króćca dolnego. Odwrotne podłączenie powoduje spadek mocy cieplnej grzejnika o ponad 30%. Podłączenie krzyżowe może być zastosowane po wyjęciu wkładki termostatycznej.

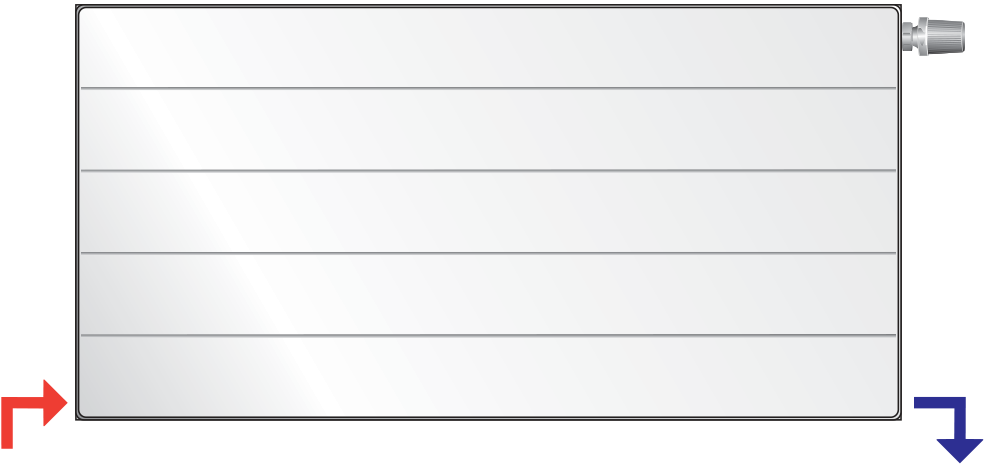

  • Podłączenie siodłowe:

Może być stosowane po wyjęciu wkładki termostatycznej. Stosując ten rodzaj podłączenia, moc cieplna grzejników będzie o około 10% niższa od mocy znamionowej. Podłączenie siodłowe najczęściej stosowane jest gdy instalacja centralnego ogrzewania rozprowadzona jest w listwach przyściennych nad podłogą

Kandurid

Zawieszenia do grzejników płytowych Purmo Ramo Ventil Compact M:

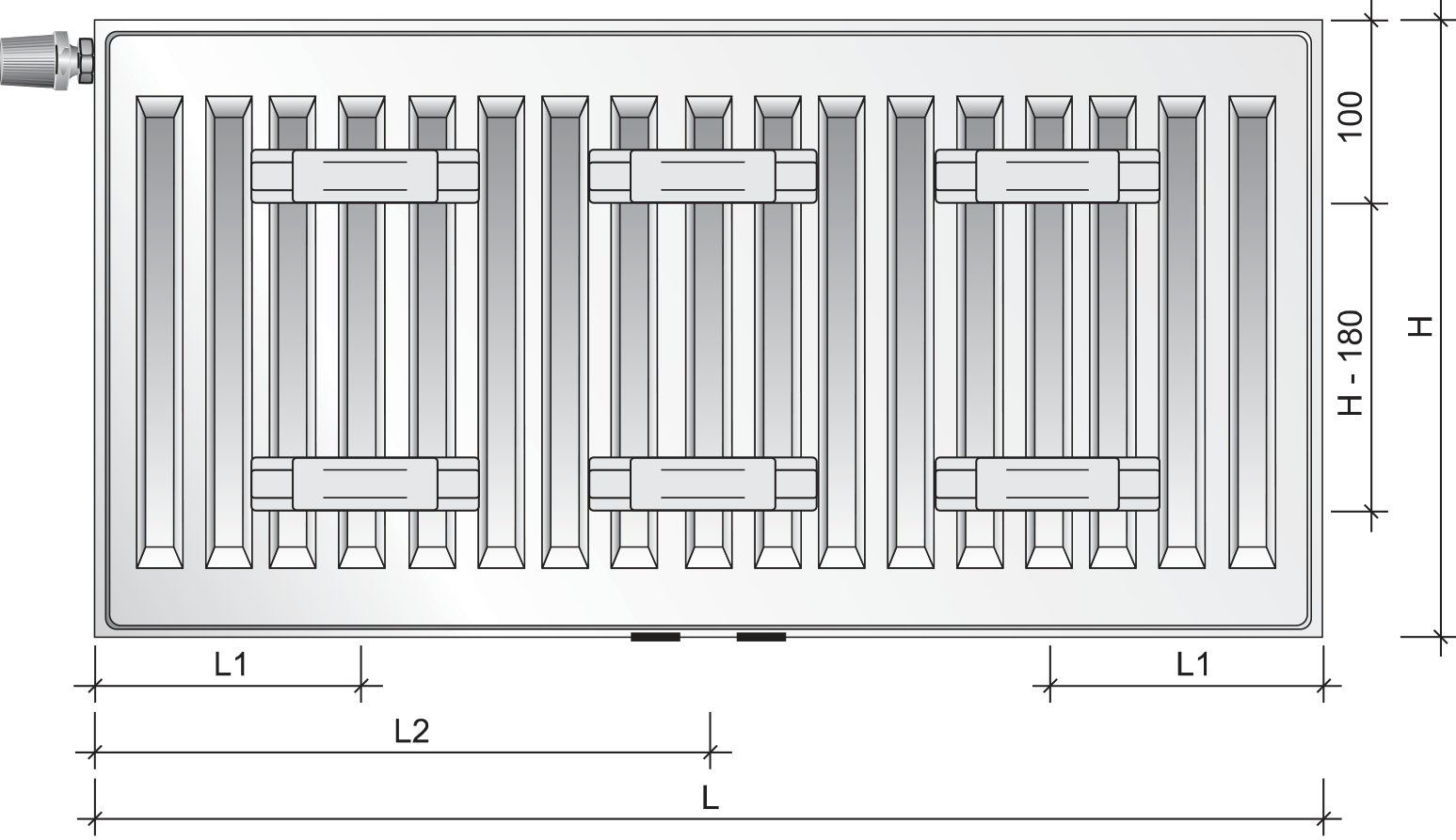

Widok z tyłu (tylko typ RCVM11)



Odległości montażowe [mm]

typ RCVM11
L L1 L2
400-1600 117 -
 1800 117 917
 2000 117 1017
 2300 117 1150
 2600 117 1317
 3000 117 1517



Zestaw wsporników do grzejników płytowych Purmo z zawieszkami o wysokości 300 - 900 mm (tylko dla typu RCVM11)



Zestaw wsporników do grzejników płytowych Purmo o wysokości 300 - 900 mm typu: RCVM21s, RCVM22, RCVM33



Stojak do grzejników płytowych Purmo o wysokosci 300 - 900 mm typu: RCVM21s, RCVM22, RCVM33





Wymagana ilość stojaków

wysokość 300 - 600 mm wysokość 900 mm
długość [mm] ilość stojaków długość [mm]

ilość stojaków

400 - 1800 2 400 - 1200 2
2000 - 2300 3 1400 - 1800 3
2600 - 3000 4 2000 - 3000 4



Parandustegur

Wartości współczynników korekcyjnych do doboru wydajności cieplnej grzejnika przy temperaturach innych niż 75/65/20˚C:



t z t p Temperatura powietrza w ogrzewanym pomieszczeniu t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tablica została opracowana dla współczynnika n = 1,3
