Plaatradiaatorid

PURMO Ventil Compact

Plaatradiaatorid - PURMO Ventil Compact

Universaalsed paneelradiaatorid PURMO Ventil Compact, profileerimise paneelküttepindadega ja konvektiivlisaküttepindadega, varustatud otsaplokkidega ja pealisvõrega. Kaks alt- ja neli külgühendusotsa sisekeermega G ½” võimaldavad altühenduse või külgühenduse nii paremalt kui ka vasakult poolt.

Radiaatorid on varustatud integreeritud termostaatilise eelseadeventiiliga.

+
Radiaatoritüübid: CV11, CV21, CV22 ja CV33. Kõrgus 200: CV/FCV/FFCV21, CV/FCV/FFCV22, CV/FCV/FFCV33, CV/FCV/FFCV44.
Konstruktsioon:  Terase paksus vastab standardile EN-442
Materjal: Külmvaltsitud terasplaat EN 10130
Pinnatöötlus:

Viie etapiline pinnatöötlus:

  • aluseline pesu
  • fosfaatimine
  • kataforeeskruntvärvimine
  • epoksü-poluesterpulbervärvimine
  • kuivatus 200ºC juures
Pinnatöötlus vastab DIN 55900 standardile.
Värv:  Valge RAL 9016
Töörõhk: kuni 10 bar
Ühendused: 4 külgühendust, ½" sisekeere, ISO 228 ja 2 altühendust 1/2" ISO 228, torude vahe 50 mm (sisekeere)
Kvaliteedistandard: ISO 9001 ja ISO 14001
Kõrgused: 200, 300, 400, 500, 600, 900 mm.
Pikkused: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm

Radiaatoritüübid

CV 11

CV 21s

CV 22

CV 33

Purmo Ventil Compact paneelradiaatorite mõõtmed [mm]:





H - kõrgus (200, 300, 400, 450, 500, 600, 900)
L - pikkus (400*, 500*, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000)
h - torutsentrite vahe

Ühendus

Radiaatorid on kuue ühendusvõimalusega, millel R ½” sisekeere.

Altühendus



Lisaks altühendusele on võimalik ühendada küljelt, kui pimekorgid altühendusele ette panna.

Külgühendus



Diagonaalühendus





Võimsusarvutus

Võimsused arvutatakse logaritmide abil Excelis. Linki võimsusarvutuste lehele.

Soojusväljastusi on võimalik arvutada ka all olevate valemite abil:

Soojusväljastus (W / m)

F = Fn x (ΔT/ ΔTn) n

kus
F  = võimsus, W/m
Fn  = nominaalvõimsus, W/m - EN 442
        kui logaritmiline temperatuuride vahe on
        ΔTn = 49,83 K
ΔT = logaritmiline temperatuuride vahe , K
ΔTn = nominaal logaritmiline temperatuuride vahe = 49,83 K
n = temperatuuri eksponent



                        tm – tp
ΔT = ————————————
             ln ((tm – th) / (tp – th))

kus
tm = pealevoolu temp., °C
tp= tagasivoolu temp. °C
th= ruumi temp., °C


Näide:

tm/tp/th
75/65/20=49,83K
70/40/20=32,74K

Paigaldus

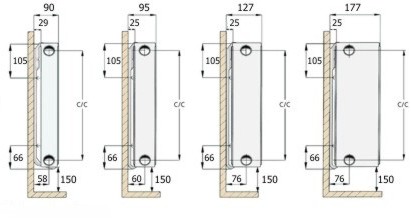

Radiaatoritüüpidele CV11, CV21, CV22 ja CV33. Mõõdud mm. Tüüpi CV11 on võimalik paigaldada ka kiirkanduriga. Vaata lehte Lisavarustus.

c/c = Radiaatori kõrgus miinus 50 mm.

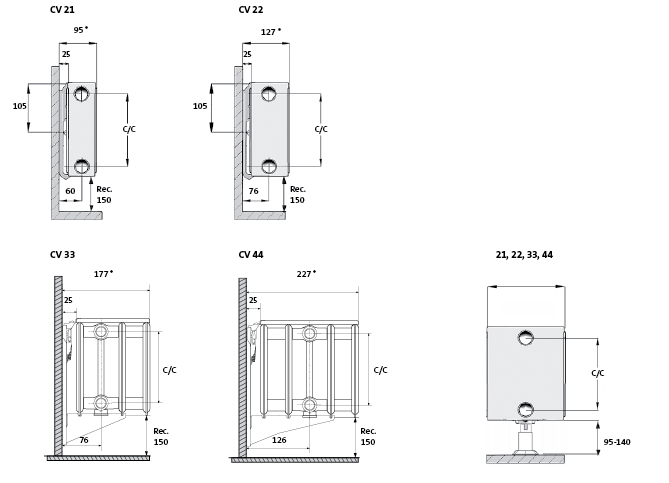

Purmo Ventil Compact kõrgus 200 mm - CV/FCV/FFCV21, CV/FCV/FFCV22, CV/FCV/FFCV33 ja CV/FCV/FFCV44.

C/C = Radiaatori kõrgus miinus 50 mm.
Tüüpe 21, 22, 33 saab paigaldada nii seinale kui ka põrandale, tüüpi 44 ainult põrandale.

Lisavarustus

 Monclac -seinakandur   Monclac -põrandakandur



Pimekork ja õhutuskork 1/2"


Parandusvärv (RAL 9016)

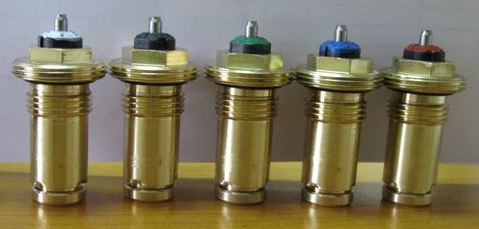

Purmo M30 (Heimeier) insatsventiil.
Sobib termostaatidele,
millel on M30 x 1,5 kinnitus:
MMA, Oventrop UNI LH, TA.



Kataloogid

Katalooge on võimalik saada Rettig Radiaator AS kontorist, Liimi 3, Tallinn, või edasimüüjate kaudu.

Samuti saate alla laadida kataloogi pdf-faili Kataloogi lehelt.

Toimivusdeklaratsioon

Tehnilised andmed paneelradiaatorid 2010-2011

Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote.

Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud  söövitavate ainete mõjust.

Garantiijuhtumi korral tuleb võtta ühendust Rettig Radiaator AS-ga ja esitada tellimuskinnitus, saateleht, arve või mõni muu aktsepteeritav kinnitus tootest ja selle müügikuupäevast. Garantiitingimuseks on ka, et toode toimetatakse kuu aja jooksul Rettig Radiaator AS-i kontrolli, kui ei ole kokku lepitud teisiti.
