Plaatradiaatorid - PURMO Vertical

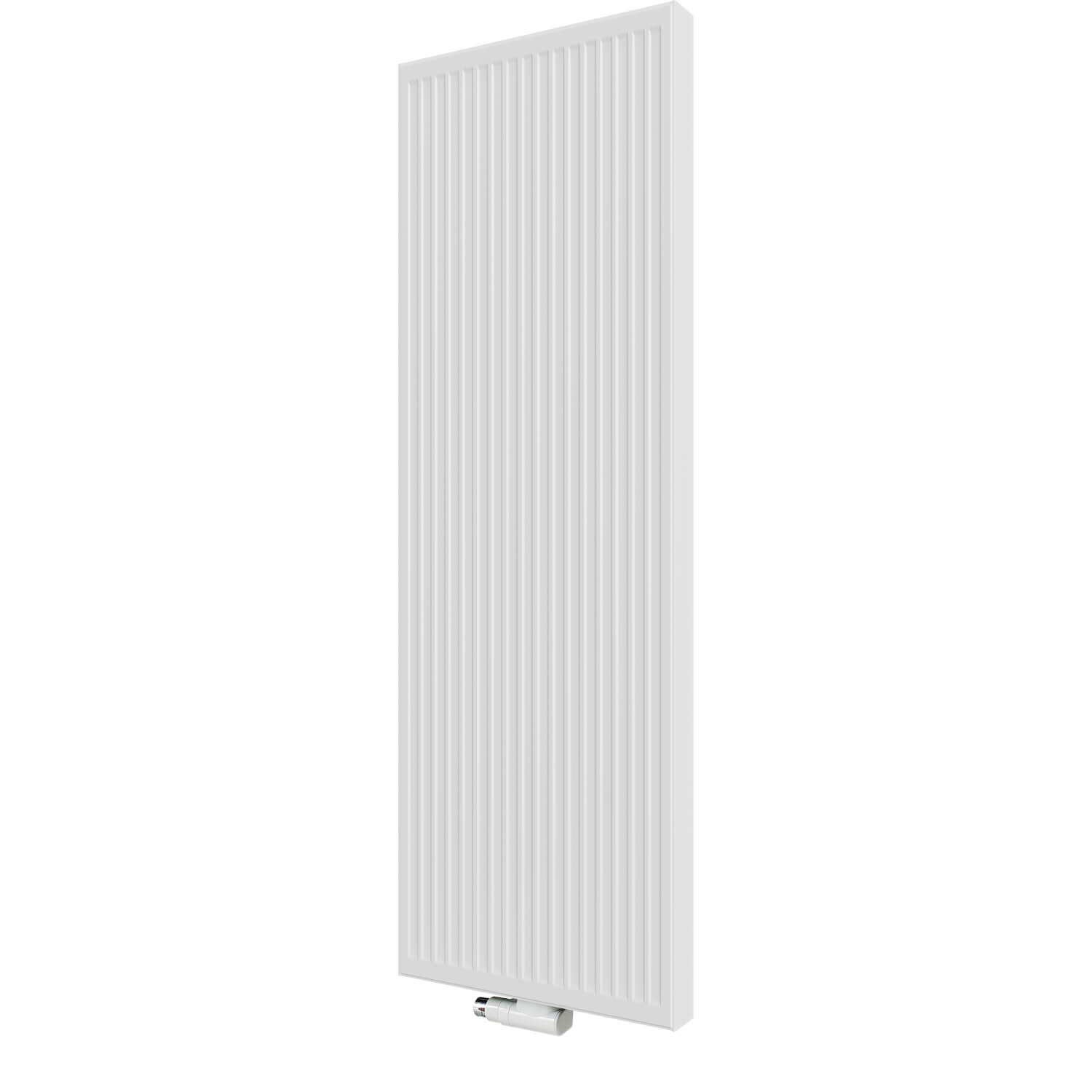

Vertikaalsed paneelradiaatorid Vertical on ettenähtud paigaldamiseks kitsastele ja kõrgetele seintele. Radiaatorid on varustatud konvektiivlisaküttepindadega (välja arvatud tüübid 10 ja 20C) ja küljeplekkidega. Neil puudub pealisvõre. Neli alt- ja kaks pealtühendusotsa sisekeermega G ½” võimaldavad altühenduse (vajadusel ka keskelt) või vajadusel ka ülalt. Radiaator ei ole varustatud integreeritud termostaatventiiliga.
+
Radiaatoritüübid: VR 20, VR 21 ja VR 22
Konstruktsioon:  Terase paksus vastab standardile EN-442
Materjal: Külmvaltsitud terasplaat EN 10130
Pinnatöötlus:

Viie etapiline pinnatöötlus:

  • Aluseline pesu
  • Fosfaatimine
  • Kataforeeskruntvärvimine
  • Epoksü-poluesterpulbervärvimine
  • Kuivatus 200ºC juures
Pinnatöötlus vastab DIN 55900 standardile.
Värv:  Valge RAL 9016.
Töörõhk: 6 bar
Ühendused: 2 keskpaigutusega altühendust vahega 50 mm, sisekeermega ½”,
ja 4 külgpaigutusega vertikaalühendust sisekeermega ½” vastavuses standardiga ISO 228
Kvaliteedistandard: EN ISO 9001 ja ISO 14001
Kõrgused: 1800, 1950 ja 2100 mm
Pikkused: 300, 450, 600 ja 750 mm

Radiaatoritüübid

VR 10

VR 20C

VR 21C

VR 22C

Purmo Vertical paneelradiaatorite mõõtmed [mm]:

VR10, VR20C i VR21C, VR22C



Kõrgus : 1500, 1800, 1950, 2100, 2300
Pikkus: 300, 450, 600, 750

mõõdud/tüüp VR10 VR20C i VR21C VR22C
a 80 108 133
b 43 67 67
c 65 27 27

Ühendus

 Keskühendus
  Altühendus

Teistsugused ühendused ei ole võimalikud.

Võimsusarvutus

Võimsused arvutatakse logaritmide abil Excelis. Linki võimsusarvutuste lehele.

Soojusväljastusi on võimalik arvutada ka all olevate valemite abil:

Soojusväljastus (W / m)

F = Fn x (ΔT/ ΔTn) n

kus
F  = võimsus, W/m
Fn  = nominaalvõimsus, W/m - EN 442
        kui logaritmiline temperatuuride vahe on
        ΔTn = 49,83 K
ΔT = logaritmiline temperatuuride vahe , K
ΔTn = nominaal logaritmiline temperatuuride vahe = 49,83 K
n = temperatuuri eksponent



                        tm – tp
ΔT = ————————————
             ln ((tm – th) / (tp – th))

kus
tm = pealevoolu temp., °C
tp= tagasivoolu temp. °C
th= ruumi temp., °C


Näide:

tm/tp/th
75/65/20=49,83K
70/40/20=32,74K

Paigaldus

Lisavarustus

Radiaatoripakend sisaldab kandureid, 2 otsaplekki ja nende kinnitusklipid, õhutuskork, 3 pimekorki ja kinnituskruvid.

Kataloogid

Katalooge on võimalik saada Rettig Radiaator AS kontorist, Liimi 3, Tallinn, või edasimüüjate kaudu.

Samuti saate alla laadida kataloogi pdf-faili Kataloogi lehelt.

Toimivusdeklaratsioon

Toimivusdeklaratsioon
PDF: 0.06 MB
Lae alla Vaata veebist

Tehnilised andmed paneelradiaatorid 2010-2011

Tehnilised andmed paneelradiaatorid 2010-2011
PDF: 1.74 MB
Lae alla Vaata veebist

Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote.

Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud  söövitavate ainete mõjust.

Garantiijuhtumi korral tuleb võtta ühendust Rettig Radiaator AS-ga ja esitada tellimuskinnitus, saateleht, arve või mõni muu aktsepteeritav kinnitus tootest ja selle müügikuupäevast. Garantiitingimuseks on ka, et toode toimetatakse kuu aja jooksul Rettig Radiaator AS-i kontrolli, kui ei ole kokku lepitud teisiti.
