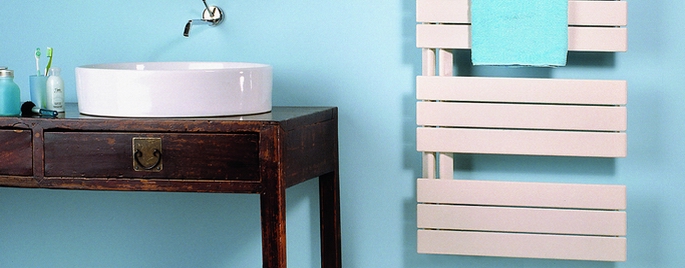

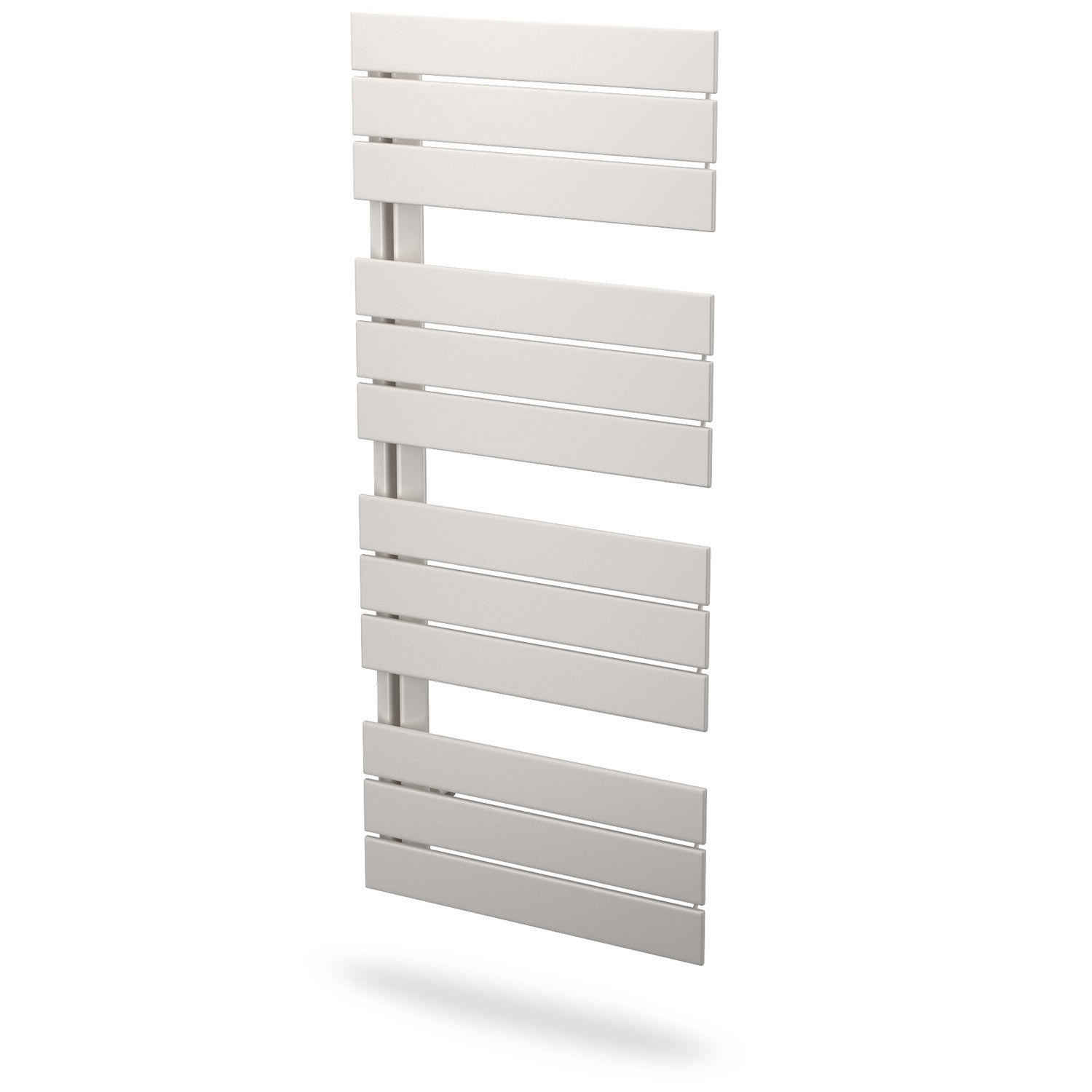

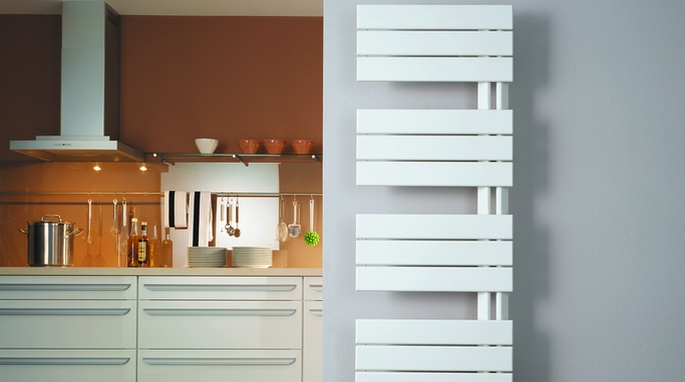

Elato vannitoaradiaator kombineerib endas Muna ja Ratea radiaatori eripärad. Lapikute horisontaalkollektoritega ning asümmeetrilise disainiga on tegemist väga funktsionaalse kuid samas ka rahustava välimusega radiaatoriga. Radiaatori horisontaalkollektorite suuna vahetamiseks tuleb radiaator lihtsalt ümber keerata.
Materjal: | Kõrgekvaliteediline profiilteras |
Küttemeedium: | vesi |
Ühendused: | 4 ühendusauku 1/2” sisekeermega |
Töörõhk: | 4 bar |
Maksimaalne töötemperatuur: | 110oC |
Värv: | valge RAL 9016, teised värvid saadaval RAL kataloogist tellimisel |
Varustus: | reguleeritava pikkusega seinakandurid, sulgemiskorgid ja 1/2“ keermega õhutusventiil |
Lisavarustus: | riputuspulk, riputusrõngas, V-tüüpi riputuskonks, elektriline kütteelement |
Tähelepanu!

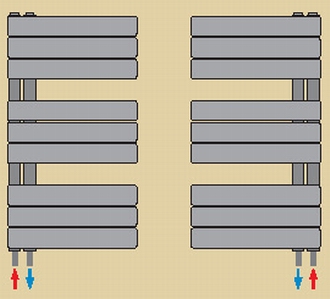

Sisse- ja väljavool peavad alati olema ühendatud altpoolt (järjekord ei oma tähtsust)!
Radiaatori horisontaalne sümmeetria võimaldab radiaatorit keerata ümber vastavalt vajadusele saavutamaks parem- või vasakpoolset horisontaalkollektorite paigutust.
Tüüp Ela 08 04 |
Tüüp Ela 11 |
Tüüp Ela 14 |
Tüüp Ela 17 06 |
Eestvaade |
Külgvaade |

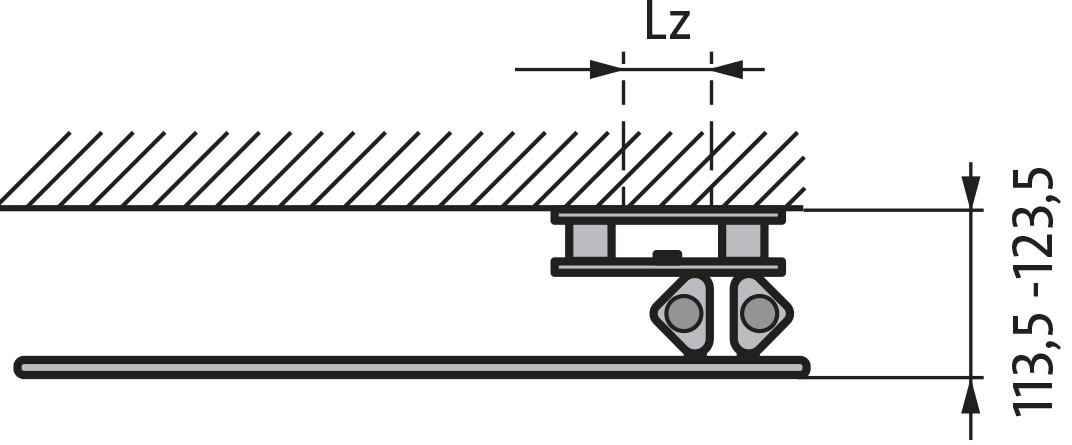

Pealtvaade |
H = Kõrgus
L = Laius
Lz - kandurite horisontaalne vahekaugus
Hz - kandurite vertikaalne vahekaugus
Lp = Ühenduste vahekaugus
Katalooginumber | Võimsus [W] 75/65/20°C |
Võimsus [W] 90/70/20°C |
Laius L [mm] |
Kõrgus H [mm] |
Kandurid | Ühenduste vahekaugus Lp [mm] |
Veemahutavus [dm³] |
Kaal [kg] |
Horisontaalkollektorite arv |
|
---|---|---|---|---|---|---|---|---|---|---|
Lz [mm] | Hz [mm] | |||||||||
ELA 08 04 | 406 | 508 | 450 | 830 | 50 | 600 | 50 | 4,2 | 9,7 | 9 |
ELA 11 04 | 528 | 660 | 450 | 1130 | 50 | 900 | 50 | 5,7 | 13,1 | 12 |
ELA 11 06 | 706 | 883 | 600 | 1130 | 50 | 900 | 50 | 6,7 | 16,1 | 12 |
ELA 14 04 | 668 | 835 | 450 | 1430 | 50 | 1200 | 50 | 7,2 | 16,4 | 15 |
ELA 14 06 | 855 | 1069 | 600 | 1430 | 50 | 1200 | 50 | 8,5 | 20,2 | 15 |
ELA 17 06 | 1008 | 1260 | 600 | 1730 | 50 | 1500 | 50 | 10,2 | 24,3 | 18 |
Uuema põlvkonna Purmo radiaatorid lahendavad vannitoas oleva ebatasase pinna või ebatavalise viimistluse probleemi kunstiliselt ja efektiivselt. Iga radiaatoriga kaasneb kandurite komplekt, mis võimaldab kohaldada radiaatori ja seina vahekaugust 10 mm ulatuses. Lisaks lihtsustatud paigaldusele võimaldab see radiaatori tasapinna loodimist olenemata seina ühtlusest.
Tegur radiaatori soojusvõimsuse määramiseks muudel temperatuuridel, kui 75/65/20˚C.
t z | t p | Köetava ruumi õhutemperatuur t i [°C] | |||||||
---|---|---|---|---|---|---|---|---|---|
[°C] | [°C] | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
30 | 1,96 | 2,25 | 2,79 | 3,61 | 4,21 | 5,01 | 6,14 | 7,87 |
Tabel on koostatud temperatuuri eksponendi väärtusel n = 1,3
Näide:
Ruumi kütmiseks vajalik küttevõimsus on 800W. Radiaatorisse sisenev vesi on temperatuuril 55 °C ja väljuv vesi temperatuuril 45 °C. Ruumi õhutemperatuur on 20 °C. Parameetrite 55/45/20 °C parandustegur on 1.96. Korrutades selle nõutava küttevõimusega (800 W) saame radiaatori nõutavaks võimuseks parameetritel 75/65/20 °C 1568 W. See tähendab, et saavutada antud tingimustel nõutud küttevõimsus, tuleb valida radiaatori võimsuseks parameetrite 75/65/20°C järgi valides 1568 W
RIPUTUSPULK- valge (katalooginumber BARP40BL) |
|
RIPUTUSRÕNGAS- valge (katalooginumber ANOPBL) |
|
V-tüüpi RIPUTUSKONKS (2 osaline)- valge (katalooginumber PATVBL) |
|
ELEKTRILINE KÜTTEELEMENT Märkus: Soojendi valimisel tuleb lähtuda radiaatori võimsusest. |
Tänu minimalistlikule ja funktsionaalsele disainile on kütteelemendi temperatuuri kerge reguleerida ja korpust lihtne puhastada. Nupu all olev rõngas süttib, kui kütteelement töötab.
Soojendil on seitsme astmeline temperatuuri reguleerimise võimalus vahemikus 7 kuni 70 ° C. Lisaks on elemendil veel ka külmumiskaitse režiim, mis on tähistatud tärniga.
Pehme kummitihend tagab paigaldusel tiheda ühenduse. Õigesti paigaldatult jääb eest näha firma kassipildiga logo. Komplektis on spetsiaalne pinguldusvõti, mis on loodud vältimaks kahjustusi mis võivad tekkida radiaatoril või soojendil, kui kasutada paigalduseks tavalist mutrivõtit.
PURMO kütteelementi on võimalik kontrollida elektrooniliselt. Kütteelemendi võimsust reguleeritakse automaatselt, et saavutada soovitud temperatuur. Mudeli eriline spiraalne disain võimaldab soojust jaotada ühtlasemalt üle radiaatori. Soojendi paigaldatakse alumisse ühenduspunkti, kus on ka kõige külmem vesi.
Turvalisuse tagamiseks on soojendil ka mitu kaitseelementi. Ülekuumenemise vältimiseks on soojendil termokaitse rakendumistemperatuuriga 98 ° C, mis väldib vee keemaajamist ning kütteelemendil on ka temperatuuriandur.
Kasutusohutuse tagamiseks on soojendil kõrge kaitseaste välismõjude vastu - IP56. Soojendil on B - kategooria ohutusmärk ning vastavad CE sertifikaadid. Kütteelemendi ostuga kaasneb 18 kuu pikkune garantii.
Kütteelement tuleb paigaldada ühte radiaatori alumistest ühendusaukudest. Elektrilise kütteelemendiga radiaatori paigaldusel tuleb jälgida, et radiaator asuks minimaalselt 60 cm kaugusel lähimast vannist, dušialusest või kraanikausist. Kütteelemendi toimivuse tagamiseks tuleb see täita veega.
Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote. Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud söövitavate ainete mõjust. |
