Plaatradiaatorid - PURMO Plan Ventil Compact

Universaalsed paneelradiaatorid PURMO Planora Ventil Compact omavad absoluutselt siledat esipaneeli, mis on kleebitud profileeritud küttepinnale nii, et eestvaates ei ole näha mingeid väljaulatuvaid ribisid. Radiaatorid on varustatud konvektiivlisaküttepindadega, aga samuti otsaplokkide ja pealisvõrega.

Kaks alt- ja neli külgühendusotsa sisekeermega G ½” võimaldavad altühenduse või vajadusel külgühenduse nii paremalt kui ka vasakult poolt.

Radiaatorid on varustatud integreeritud termostaatilise eelseadeventiiliga.

+

Purmo Plan Ventil Compact - tehnilised andmed:





Materjal: sügavstantsitud kõrgekvaliteedilisest madala süsinikusisaldusega külmaltvaltsitud lehtterasest FeP0 1, standard EN 10130
Ühendusotsad: 2 x G ½” alt-paremalt (tellimisel: alt-vasakult),
4 x G ½” külgühendused
Vertikaalsete veekanalite profileerimise samm: 33 1/3 mm
Kõrgused: 200, 300, 450, 500, 550, 600, 900 mm
Pikkused: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300*, 2600*, 3000* mm
*Kõik Plan mudelid, kõrgusega 900 mm, toodetakse pikkuseni kuni 2000 mm
Töörõhk kuni: 10 bar
Proovisurve: 13 baari
Maksimaalne töötemperatuur: 110°C
Värvitoon: valge RAL 9016, muud RAL värvitoonid tellimisel
Kvaliteedistandard: ISO 9001 ja ISO 14001
Deklaracja zgodności z: PN-EN 442
Tarvikud: insats-ventiil, kandurid, korgid, õhutusventiil

Terase paksus vastab standardile EN-442

Radiaatorite moodud

FCV 11

FCV 21s

FCV 22

FCV 33

Purmo Plan Ventil Compact paneelradiaatorite mõõtmed [mm]:



H - kõrgus: 200, 300, 400, 500, 600, 900
L - pikkus: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000
h - torutsentrite vahe

Soojusväljastus

Radiaatori soojusvõimsus (W) standardi EN 442 järgi temperatuuridel 75/65/20°C ja 70/55/20°C.



kõrgus [mm] 200 300 500
pikkus [mm] tüüp  FCV FCV FCV
temperatuurid
tz / tp  		 21s 22 33 44 11 22 33 11 21s 22 33
temperatuuri eksponent n  1,3340 1,3030 1,3350 1,3640 1.2820 1.3000 1.3159 1.2827 1.2907 1.3197 1.3331
400 75/65°C  -  - - -  212 375 526 329 445 578 798
  70/55°C  -  - -  -  170 301 420 265 358 462 637
500 75/65°C  -  - -  -  265 469 657 412 557 722 998
  70/55°C  -  - -  -  213 376 526 331 447 577 796
600 75/65°C 341 467 654 829 317 562 788 494 668 866 1198
  70/55°C 272 374 521 658 255 451 631 397 536 693 955
700 75/65°C 398 545 763 967 370 656 920 576 779 1011 1397
  70/55°C 317 437 608 767 298 526 736 463 626 808 1114
800 75/65°C 454 622 872 1105 423 750 1051 658 890 1155 1597
  70/55°C 362 499 695 877 340 601 841 530 715 923 1274
900 75/65°C 511 700 981 1243 476 843 1183 741 1002 1300 1796
  70/55°C 407 561 782 986 383 676 946 596 805 1039 1433
1000 75/65°C 568 778 1090 1381 529 937 1314 823 1113 1444 1996
  70/55°C 453 624 869 1096 426 752 1051 662 894 1154 1592
1100 75/65°C 625 856 1199 1519 582 1031 1445 905 1224 1588 2196
  70/55°C 498 686 956 1205 468 827 1156 728 983 1270 1751
1200 75/65°C 682 934 1308 1657 635 1124 1577 988 1336 1733 2395
  70/55°C 544 749 1043 1315 511 902 1261 794 1073 1385 1910
1400 75/65°C 795 1089 1526 1933 741 1312 1840 1152 1558 2022 2794
  70/55°C 634 873 1217 1534 596 1052 1471 927 1252 1616 2229
1600 75/65°C 909 1245 1744 2210 846 1499 2102 1317 1781 2310 3194
  70/55°C 725 998 1390 1753 681 1202 1682 1059 1431 1847 2547
1800 75/65°C 1022 1400 1962 2486 952 1687 2365 1481 2003 2599 3593
  70/55°C 815 1122 1564 1972 766 1353 1892 1192 1609 2078 2865
2000 75/65°C 1136 1556 2180 2762 1058 1874 2628 1646 2226 2888 3992
  70/55°C 906 1247 1738 2191 851 1503 2102 1324 1788 2309 3184
2300 75/65°C 1306 1789 2507 3176 1217 2155 3022 1893 2560 3321 4591
  70/55°C 1041 1434 1999 2520 979 1728 2417 1523 2056 2655 3661
2600 75/65°C 1477 2023 2834 3591 1375 2436 3416 2140 2894 3754 5190
  70/55°C 1178 1622 2260 2849 1106 1954 2733 1721 2325 3001 4139
3000 75/65°C 1704 2334 3270 4143 1587 2811 3942 2469 3339 4332 5988
  70/55°C 1359 1871 2607 3287 1277 2255 3153 1986 2682 3463 4776



kõrgus [mm] 600 900
pikkus [mm] tüüp FCV FCV
temperatuurid
tz / tp 		11 21s 22 33 11 21s 22 33
temperatuuri eksponent n 1,2831 1,2967 1,3295 1,3417 1.3013 1.3371 1.3488 1.3612
400 75/65°C 384 515   670  924 539 706 920 1268
  70/55°C 309  413  535  736 432 563 732 1007
500 75/65°C 481  644  838  1155 674 883 1151 1586
  70/55°C 386  517  669  919 540 703 915 1258
600 75/65°C 577  773  1006  1385 808 1059 1381 1903
  70/55°C 464  620  802  1103 648 844 1098 1510
700 75/65°C 673  902  1173  1616 943 1236 1611 2220
  70/55°C 541  724  936  1287 756 985 1281 1762
800 75/65°C 769  1030  1341  1847 1078 1412 1841 2537
  70/55°C 618  827  1070  1471 864 1125 1464 2014
900 75/65°C 865  1159  1508  2078 1212 1589 2071 2854
  70/55°C 696  930  1204  1655 972 1266 1647 2265
1000 75/65°C 961  1288  1676  2309 1347 1765 2301 3171
  70/55°C 773  1034  1337  1839 1080 1407 1830 2517
1100 75/65°C 1057  1417  1844  2540 1482 1942 2531 3488
  70/55°C 850  1137  1471  2023 1188 1547 2013 2769
1200 75/65°C 1153  146  2011  2771 1616 2118 2761 3805
  70/55°C 928  1240  1605  2207 1296 1688 2196 3020
1400 75/65°C 1345  1803  2346  3233 1886 2471 3221 4439
  70/55°C 1082  1447  1872  2574 1512 1969 2562 3524
1600 75/65°C 1538  2061  2682  3694 2155 2824 3682 5074
  70/55°C 1237  1654  2140  2942 1728 2251 2928 4027
1800 75/65°C 1730  2318  3017  4156 2425 3177 4142 5708
  70/55°C 1391  1860  2407  3310 1944 2532 3294 4531
2000 75/65°C 1922  2576  3352  4618 2694 3530 4602 6342
  70/55°C 1546  2067  2675  3678 2160 2813 3661 5034
2300 75/65°C 2210 2962 3855 5311
  70/55°C 1778 2377 3076 4229
2600 75/65°C 2499 3349 4358 6003
  70/55°C 2010 2687 3477 4781
3000 75/65°C 2883 3864 5028 6927
  70/55°C 2319 3101 4012 5516

Voimsus ja kaal

Plaatradiaatorid Purmo Planora Ventil Compact - võimsus ja kaal:

kõrgus [mm]  200 300 500
21s 22 33 44 11 22 33 11 21s 22 33
mass: kg/m 12,6 15,5 22,2 28,8 11,7 19,1  26,9 16,1 23,7 27,0 42,2
maht: l/m 2,5 2,5 3,8 5,0 1,5 3,2 5,1 2,9 5,2 5,2 7,5



kõrgus [mm] 600 900
11 21s 22 33 11 21s 22 33
mass: kg/m  24,8 33,7 38,0 56,4  36,5 49,8 58,9 84,9
maht: l/m 3,4 6,1 6,1 8,8 4,5 8,8 8,8 13,0

Hüdraulilised omadused



Radiaatori veetakistus oleneb sellest läbi voolava vee hulgast.

Rõhukadu ühekihilistes radiaatorites arvutatakse valemist:
Δp = 0,0160 x q2 kv = 2,5 m3/h

Rõhukadu mitmekihilistes radiaatorites arvutatakse valemist:
Δp = 0,0105 x q2 kv = 3,1 m3/h

kus:
Δp - radiaatori veetakistus paskalites [Pa]
q - radiaatorit läbiva vee vooluhulk kilogrammides tunnis [kg/h]

Altühendusega radiaatorid on varustatud integreeritud termostaatventiilidega, seetõttu määratakse nende hüdraulilised
karakteristikud radiaatori ja ventiili komplekti kohta. Need karakteristikud on toodud lisatud nomogrammil.

valikunäide

lähteandmed:

soojusvajadus
Qc = 1160 W

temperatuuride vahe
Δt = 20 K (80/60°C)

rõhukadu
Δp = 6 kPa = 6000 Pa

ümberarvutustegur
C = 1,163


arvutus:

vooluhulk

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

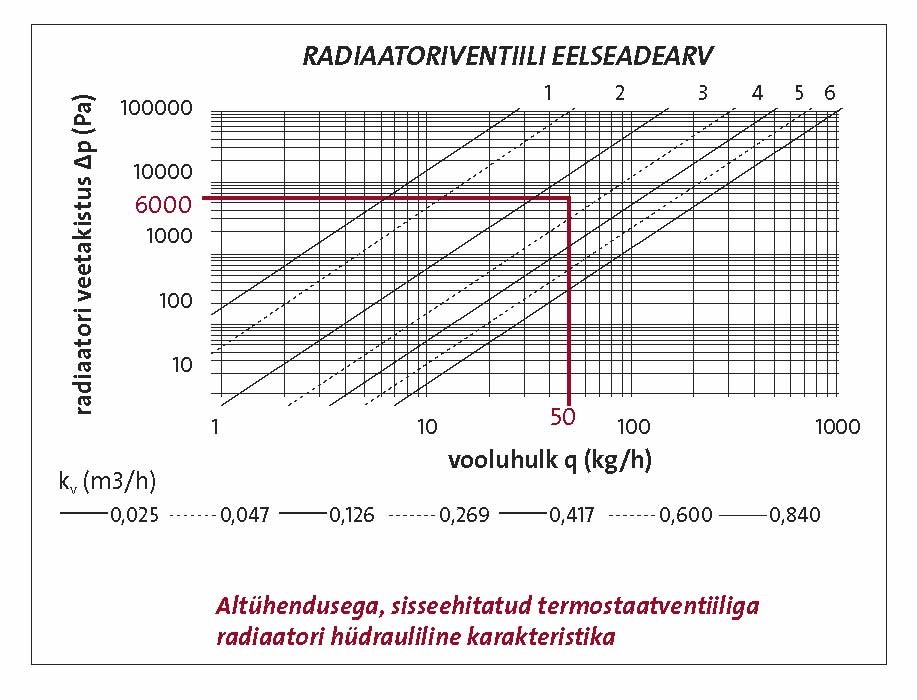

vooluhulga q = 50 kg/h ja radiaatori takistuse 6000 Pa järgi leiame
nomogrammist radiaatoriventiili eelseadearvuks 3.



Ühendus

Altühendus:

Sissevoolutoru telg asetseb 80 mm radiaatori äärest ning väljavoolutoru telg 30 mm radiaatori äärest. Tagurpidise ühenduse korral väheneb radiaatori soojusväljastus üle 30%..

Külgühendus:

Külgühenduse kasutamiseks tuleb eemaldada radiaatori termostaatventiil. Ühendada võib nii paremalt, kui vasakult, kuid sissevool peab olema ühendatud üles ning väljavool alla. Vastupidisel ühendamisel väheneb radiaatori soojusväljastus üle 30%.

Diagonaalühendus:

Soovituslik radiaatoritele üle 2000mm ning ka neile, mille pikkus ületab kõrguse neljakordselt. Selline ühendusviis tagab soojuse ühtlase jaotuse kogu radiaatori kõrguse ulatuses. Sissevool tuleb ühendada üles ning väljavool alla. Vastupidisel ühendusel väheneb radiaatori soojusväljastus üle 30%. Diagonaalühenduse kasutamiseks tuleb eemaldada radiaatori termostaatventiil.

Sadulühendus:

Seda tüüpi ühenduse puhul on radiaatori soojusväljastus umbes 10% väiksem tootedeklaratsioonil märgitust. Võimalik kasutada erilahendusena. Ühenduse kasutamiseks tuleb eemaldada radiaatori termostaatventiil.

Segaühendus(alt ja küljelt):

Madala rõhuga süsteemides saab kasutada samaaegselt alumisi ja külgühendusi joonisel näidatud viisidel. Valepidine ühendus põhjustab radiaatori soojusväljastuse vähenemist üle 30%.

Kataloogid

Plaatradiaatorid Purmo Planora Ventil Compact - kandurid:

tagantvaade - ainult tüüp FCV 11

paigaldusmõõdud: mm

tüüp FCV11
L L1 L2
400-1600 117 -
1800 117 917
2000 117 1017
2300 117 1150
2600 117 1317
3000 117 1517

kiirkandurite komplekt 300–900 mm kõrgusega paneelradiaatorite tüüpidele: FCV11

Monclac MCK suuskkandurite komplekt kõrgusega 300–900 mm
paneelradiaatorite tüüpidele: FCV11, FCV 21s, FCV 22, FCV 33

Super Standfi x Plus põrandakandur kõrgusega 300−900 mm
paneelradiaatori tüüpidele FCV21s, FCV22, FCV33

kõrgus 300 - 600 mm kõrgus 900 mm
pikkus [mm] jalgade arv pikkus [mm] jalgade arv
400 - 1800 2 400 - 1200 2
2000 - 2300 3 1400 - 1800 3
2600 - 3000 4 2000 - 3000 4

Parandustegur

Tegur radiaatori soojusvõimsuse määramiseks muudel temperatuuridel,
kui 75/65/20°C

t z t p köetava ruumi siseõhu temperatuur tr [°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabel on koostatud temperatuuri eksponendi väärtusel n = 1,3

Toimivusdeklaratsioon

Toimivusdeklaratsioon
PDF: 0.06 MB
Lae alla Vaata veebist

Tehnilised andmed paneelradiaatorid 2010-2011

Tehnilised andmed paneelradiaatorid 2010-2011
PDF: 1.74 MB
Lae alla Vaata veebist

Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote.

Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud  söövitavate ainete mõjust.

Garantiijuhtumi korral tuleb võtta ühendust Rettig Radiaator AS-ga ja esitada tellimuskinnitus, saateleht, arve või mõni muu aktsepteeritav kinnitus tootest ja selle müügikuupäevast. Garantiitingimuseks on ka, et toode toimetatakse kuu aja jooksul Rettig Radiaator AS-i kontrolli, kui ei ole kokku lepitud teisiti.



Galerii
