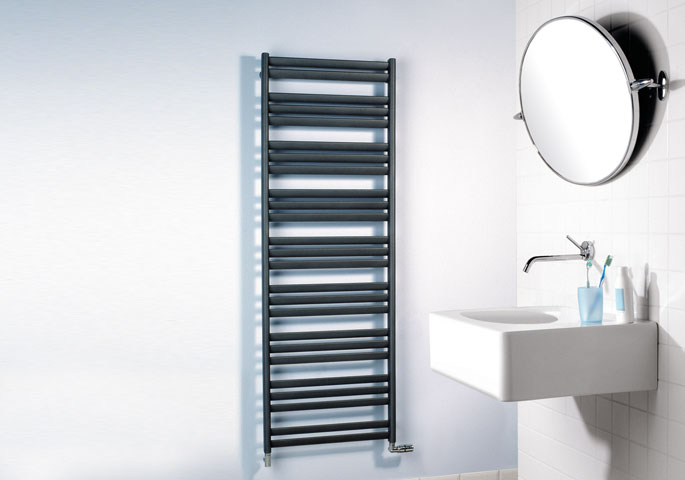

Java on klassikaline käterätikuivati, mis tänu oma multifunktsionaalsele disainile sobib eriti hästi väiksematesse vannitubadesse või isegi kööki. Kasutajamugavusele orienteerituna on Java radiaatoril elliptilised kerge nurga all asuvad horisontaalkollektorid, mis lihtsustavad oluliselt sellele käterätikute riputamist ning annavad radiaatorile kerge ja õhulise mulje. Nagu kõik Purmo käterätikuivatid, toetab ka Java elektrilise kütteelemendi kasutust, võimaldades temperatuuri reguleerida aastaringselt ka kütteperioodi väliselt. Purmo lai värvivalik ja Java radiaatori mitmekülgne mõõtude valik võimaldab kliendil valida just tema vannituppa või kööki sobiva variandi.
| Materjal: | teras |
| Maksimaalne töörõhk: | 8 bar |
| Maksimaalne temperatuur: | 110°C |
| Ühendus: | kaks ühendusotsa 1/2" diameetriga |
| Varustus: | reguleeritava seinakaugusega kandurid, õhutusventiil 1/8" diameetriga |
| Aluspinna töötlus: | haavelkalestamine, puhastamine õlidest, fosfaatimine, demineraliseeritud veega loputamine, kroompassiveerimine |
| Värvimine: | elektrostaatiline pihustamine, RAL 9016 – valge, teised värvid saadaval eritellimusena |
| Vastab standarditele: | PN EN 442, ISO 9002, ISO 14001, Hügieeniline sertifikaat PZH HK / B / 1689/01/2005 |
| Kasutus: | Vesikeskküttesüsteemides |
| Tootmismaa: | Prantsusmaa |
| Garantii: | 10 aastat |
JAV 07 05; JAV 09; JAV 13 |
JAV 15 05; JAV 17 06; JAV 19 06 |
Eestvaade |
Külgvaade |
Pealtvaade |
H = kõrgus
L = laius
Hz = kandurite vaheline vertikaalkaugus
Lz = kandurite vaheline horisontaalkaugus
Lp = ühenduste vaheline kaugus
NB! Mõõdud leiab vastavalt toote katalooginumbrile paigalduse sektsiooni all olevast tabelist.
| Toote number | Võimsus [W] 75/65/20 ° C |
Võimsus [W] 90/70/20 ° C |
Laius L [mm] | Kõrgus H [mm] | Kandurid | Ühenduste vahekaugus Lp [mm] |
Vee- mahtuvus [dm³] |
Kaal[kg] | Horisontaalsete kollektorite arv |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Lz [mm] | Hz [mm] | |||||||||
| JAV 07 05 | 358 | 448 | 500 | 700 | 470 | 520 | 470 | 3,2 | 6,6 | 10 |
| JAV 09 04 | 393 | 491 | 400 | 912 | 370 | 750 | 370 | 3,7 | 7,3 | 13 |
| JAV 09 05 | 463 | 579 | 500 | 912 | 470 | 750 | 470 | 4,2 | 8,7 | 13 |
| JAV 13 04 | 568 | 710 | 400 | 1336 | 370 | 1170 | 370 | 5,4 | 10,8 | 19 |
| JAV 13 05 | 668 | 835 | 500 | 1336 | 470 | 1170 | 470 | 6,1 | 12,3 | 19 |
| JAV 15 05 | 780 | 975 | 500 | 1548 | 470 | 1320 | 470 | 7,0 | 14,3 | 22 |
| JAV 17 06 | 1015 | 1269 | 600 | 1760 | 570 | 1600 | 570 | 8,9 | 18,9 | 25 |
| JAV 19 06 | 1137 | 1421 | 600 | 1972 | 570 | 1790 | 570 | 10,0 | 20,9 | 28 |
Soojusvõimsused on antud standardi PN EN 442 järgi. Altühendusest tingitud võimsuskadu on tabelis arvesse võetud.
Keskkütteveega kütmine
Käterätikuivatid võib ühendada otse keskküttesüsteemi ja nad katavad tavaliselt kogu vannitoa soojavajaduse. 1-teeventiil võimaldab käterätikuivatit ka ühetorusüsteemis. Käterätikuivateid ei tohi kasutada tarbeveesüsteemides.
Elektriga kütmine
Elektritenn töötab nii pistikuga- kui ka püsivalt vooluvõrku ühendatuna. Võid valida vaid elektrilise ja universaalse kütte vahel, kus termostaadiga elektritenn on lisaküttekeha.
Universaalne kütmine
Universaalse kütte korral peab käterätikuivati olema täidetud veega ja õhutatud enne elektri sisselülitamist. Kui keskkütet tühjendatakse, peab elektrikütte välja lülitama, sest muidu ülekuumenemiskaitse sulab ja muudab tenni kasutuskõlbmatuks. Keskkütet ei tohi sulgeda, kui on sisse lülitatud elektriküte. Ülekuumenemiskaitse katkestab vooluringi, kui temperatuur tõuseb üle 117°C.
Termostaatiline elektritennE03-300 W E03-600 W |
 |
1-teeventiil:RFA 75-400 |
 |
1-torusüsteem:
|
 |
Katalooge on võimalik saada Rettig Radiaator AS kontorist, Liimi 3, Tallinn, või edasimüüjate kaudu.
Samuti saate alla laadida kataloogi pdf-faili Kataloogi lehelt.
 |
RIPUTUSPULK- valge (katalooginumber BARP40BL) |
 |
RIPUTUSRÕNGAS- valge (katalooginumber ANOPBL) |
 |
V-tüüpi RIPUTUSKONKS (2 osaline)- valge (katalooginumber PATVBL) |
 |
ELEKTRILINE KÜTTEELEMENT Märkus: Soojendi valimisel tuleb lähtuda radiaatori võimsusest. |
Tänu minimalistlikule ja funktsionaalsele disainile on kütteelemendi temperatuuri kerge reguleerida ja korpust lihtne puhastada. Nupu all olev rõngas süttib, kui kütteelement töötab.
Soojendil on seitsme astmeline temperatuuri reguleerimise võimalus vahemikus 7 kuni 70 ° C. Lisaks on elemendil veel ka külmumiskaitse režiim, mis on tähistatud tärniga.
Pehme kummitihend tagab paigaldusel tiheda ühenduse. Õigesti paigaldatult jääb eest näha firma kassipildiga logo. Komplektis on spetsiaalne pinguldusvõti, mis on loodud vältimaks kahjustusi mis võivad tekkida radiaatoril või soojendil, kui kasutada paigalduseks tavalist mutrivõtit.
PURMO kütteelementi on võimalik kontrollida elektrooniliselt. Kütteelemendi võimsust reguleeritakse automaatselt, et saavutada soovitud temperatuur. Mudeli eriline spiraalne disain võimaldab soojust jaotada ühtlasemalt üle radiaatori. Soojendi paigaldatakse alumisse ühenduspunkti, kus on ka kõige külmem vesi.
Turvalisuse tagamiseks on soojendil ka mitu kaitseelementi. Ülekuumenemise vältimiseks on soojendil termokaitse rakendumistemperatuuriga 98 ° C, mis väldib vee keemaajamist ning kütteelemendil on ka temperatuuriandur.
Kasutusohutuse tagamiseks on soojendil kõrge kaitseaste välismõjude vastu - IP56. Soojendil on B - kategooria ohutusmärk ning vastavad CE sertifikaadid. Kütteelemendi ostuga kaasneb 18 kuu pikkune garantii.
Kütteelement tuleb paigaldada ühte radiaatori alumistest ühendusaukudest. Elektrilise kütteelemendiga radiaatori paigaldusel tuleb jälgida, et radiaator asuks minimaalselt 60 cm kaugusel lähimast vannist, dušialusest või kraanikausist. Kütteelemendi toimivuse tagamiseks tuleb see täita veega.
|
Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote. Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud söövitavate ainete mõjust. |
 |
