Käterätikuivatid - Apolima

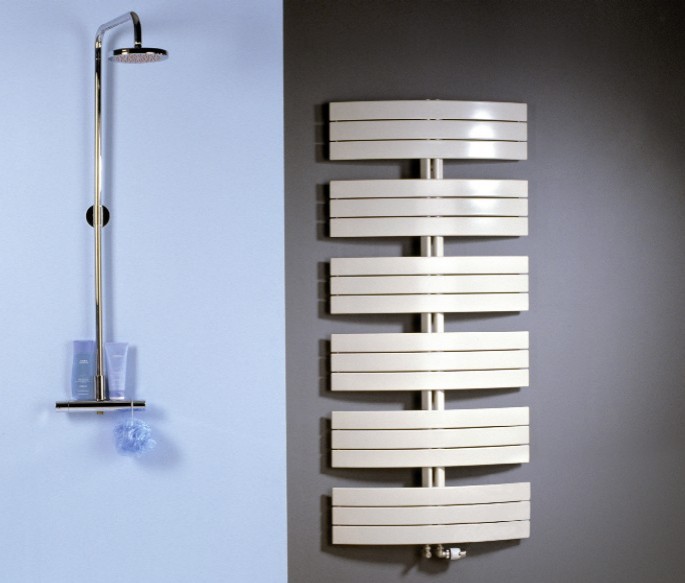

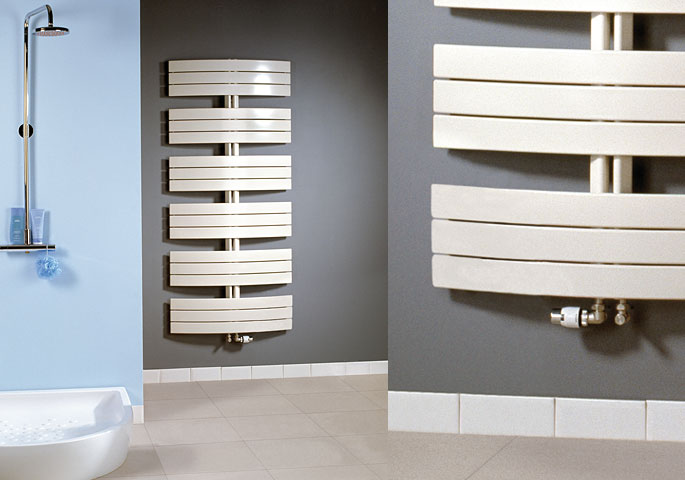

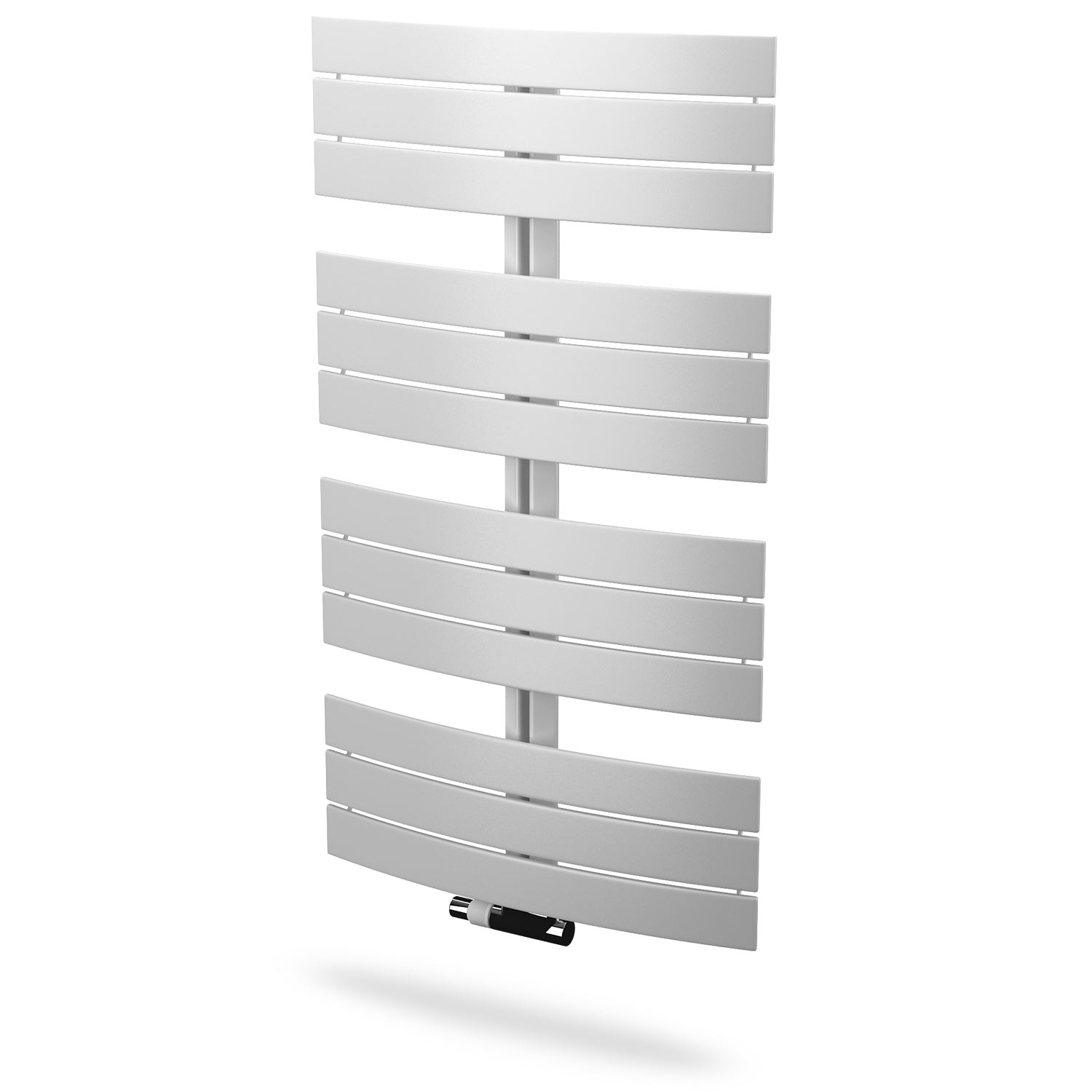

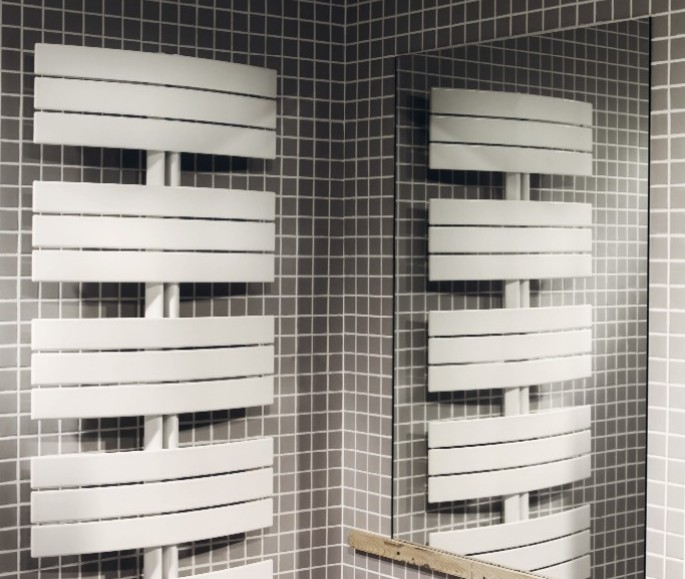

Apolima lapikud horisontaalkollektorid on painutatud õrnalt kaarjaks andes radiaatorile väga elegantse välimuse. Horisontaalkollektorite sümmeetriline paigutus kesktelje moodustavate vertikaalkollektorite suhtes võimaldab võrdselt kasutada radiaatori kõiki sektsioone.

Radiaatori alumisel küljel olev ühendus on disainitud võimalusega kasutada uusimaid lahendusi nagu näiteks TempCo VT klapisüsteemi.

+
Materjal: Kõrgekvaliteediline profiilteras
Küttemeedium: vesi
Ühendused: 2 ühendusauku 1/2” sisekeermega
Töörõhk: 4 bar
Maksimaalne töötemperatuur: 110oC
Värv:: valge RAL 9016, teised värvid saadaval RAL kataloogist tellimisel
Varustus: reguleeritava pikkusega seinakandurid, sulgemiskorgid ja 1/2“ keermega õhutusventiil
Lisavarustus: riputuspulk, riputusrõngas, V-tüüpi riputuskonks, elektriline kütteelement

Hoiatus!

Sisse- ja väljavool peavad alati olema ühendatud altpoolt (järjekord ei oma tähtsust)!

Radiaatoritüübid

Tüüp Apo 08 06

Tüüp Apo 11 06

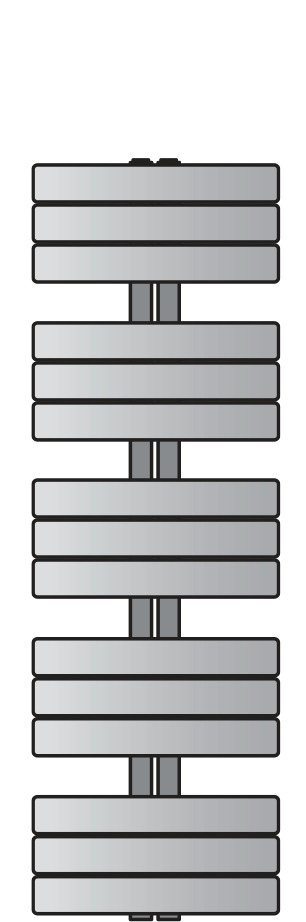

Tüüp Apo 14 06

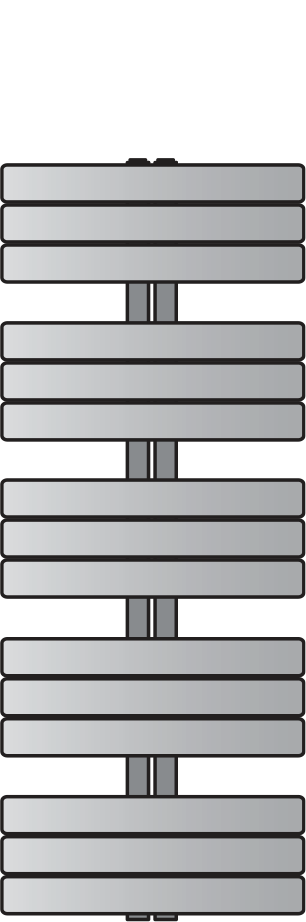

Tüüp Apo 14 08

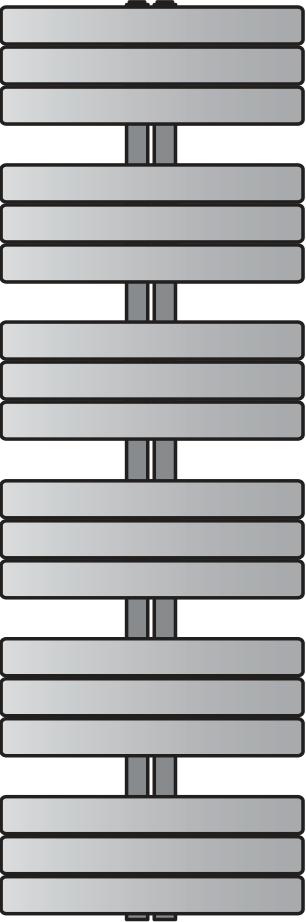

Tüüp Apo 17 08



Apolima vannitoaradiaatori mõõtmed:

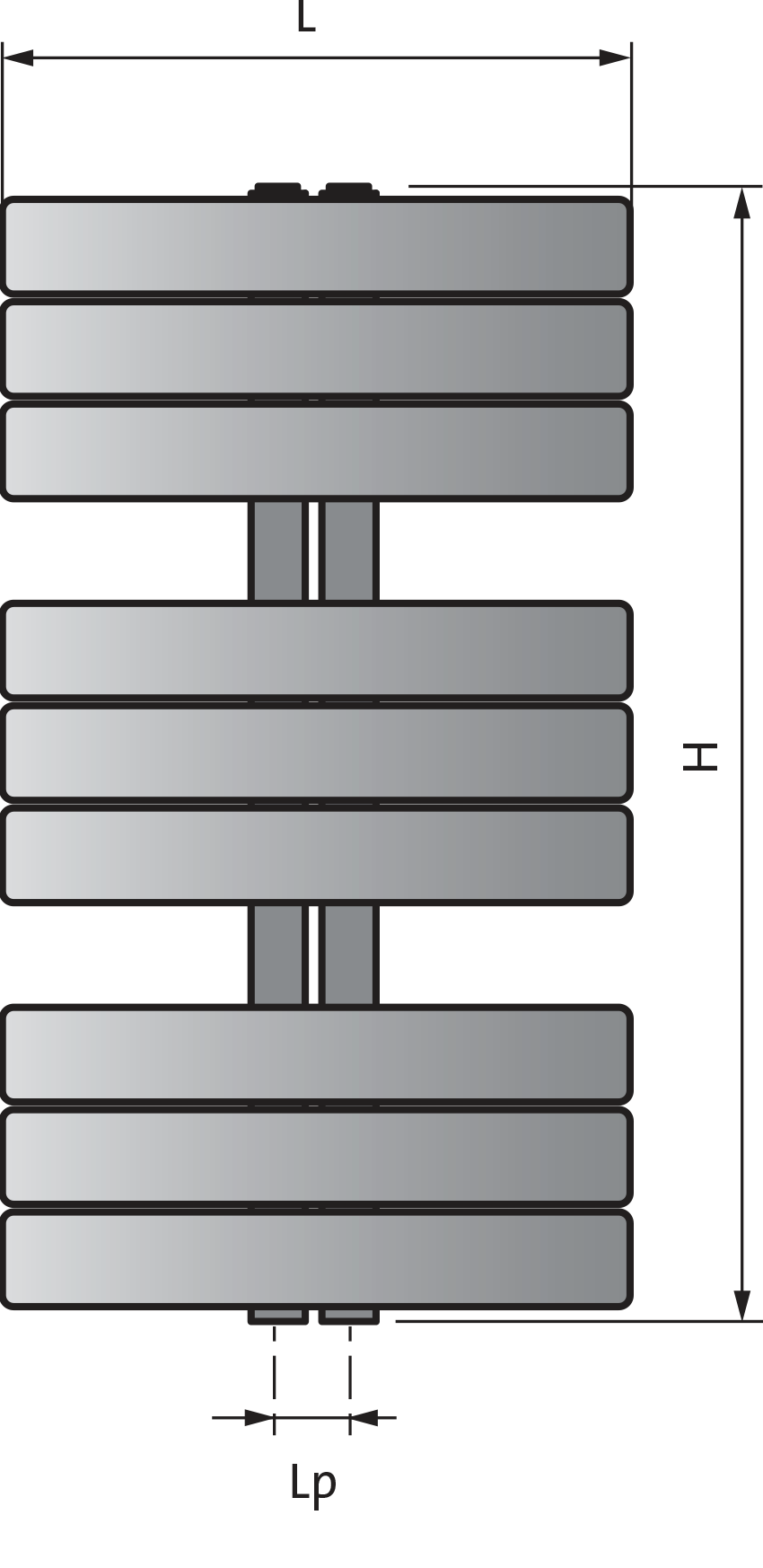

Eestvaade

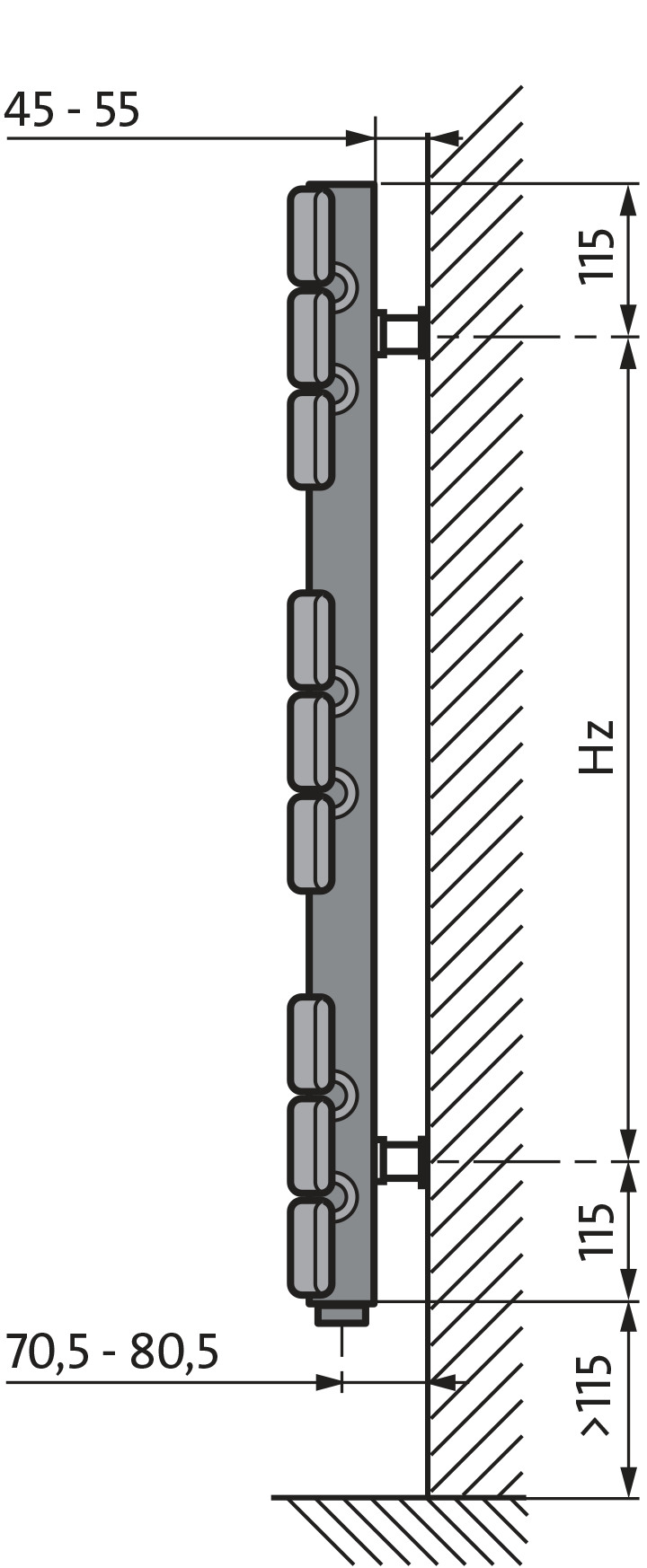

Külgvaade

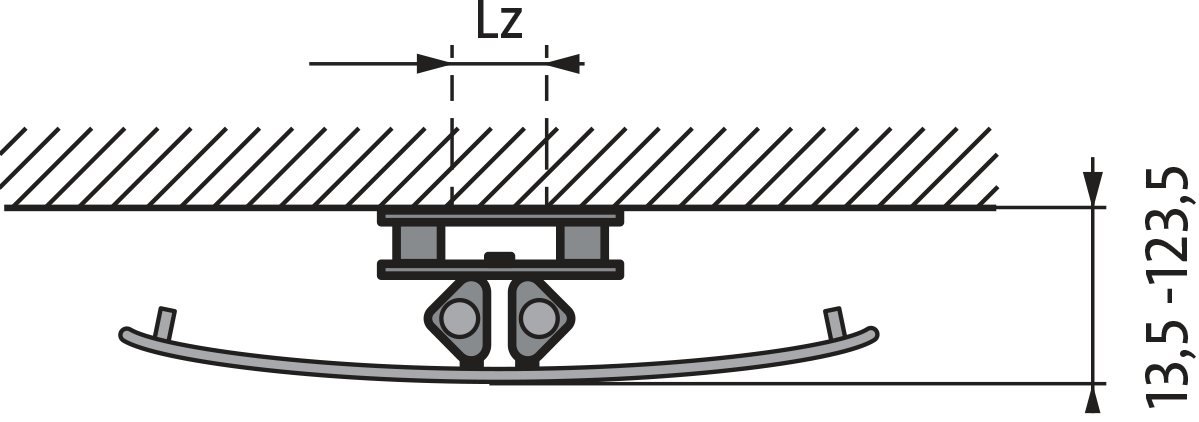

Pealtvaade



H = Kõrgus
L = Laius
Lz = kandurite horisontaalne vahekaugus
Hz - kandurite vertikaalne vahekaugus
Lp = Ühenduste vahekaugus

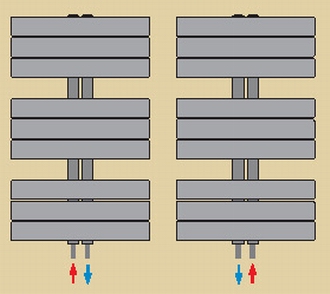

Paigaldus

Apolima vannitoaradiaatorite küttevõimsused ja mõõtmed:

Katalooginumber Võimsus [W]
75/65/20°C		 Võimsus [W]
90/70/20°C		 Laius
L [mm]		 Kõrgus
H [mm]		 Kandurid Ühenduste vahekaugus
Lp [mm]		 Veemahutavus wodna
[dm³]		 Kaal
[kg]		 Horisontaalkollektorite
arv
Lz [mm] Hz [mm]
APO 08 06 558 698 650 830 50 600 50 5,3 12,8 9
APO 11 06 732 915 650 1130 50 900 50 7,1 17,1 12
APO 14 06 909 1136 650 1430 50 1200 50 8,9 21,5 15
APO 14 08 1086 1358 800 1430 50 1200 50 10,2 25,3 15
APO 17 08 1300 1625 800 1730 50 1500 50 12,2 29,4 18



Lisavarustus

Apolima vannitoaradiaatoritel on unikaalsed kandurid

Uuema põlvkonna Purmo radiaatorid lahendavad vannitoas oleva ebatasase pinna või ebatavalise viimistluse probleemi kunstiliselt ja efektiivselt. Iga radiaatoriga kaasneb kandurite komplekt, mis võimaldab kohaldada radiaatori ja seina vahekaugust 10 mm ulatuses. Lisaks lihtsustatud paigaldusele võimaldab see radiaatori tasapinna loodimist olenemata seina ühtlusest.

Parandustegurid

Purmo vannitoaradiaatorite parandustegurid

Tegur radiaatori soojusvõimsuse määramiseks muudel temperatuuridel, kui 75/65/20˚C.

t z t p Köetava ruumi õhutemperatuur t i [°C]
[°C] [°C] 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabel on koostatud temperatuuri eksponendi väärtusel n = 1,3

Näide:
Ruumi kütmiseks vajalik küttevõimsus on 800W. Radiaatorisse sisenev vesi on temperatuuril 55 °C ja väljuv vesi temperatuuril 45 °C. Ruumi õhutemperatuur on 20 °C. Parameetrite 55/45/20 °C parandustegur on 1.96. Korrutades selle nõutava küttevõimusega (800 W) saame radiaatori nõutavaks võimuseks parameetritel 75/65/20 °C 1568 W. See tähendab, et saavutada antud tingimustel nõutud küttevõimsus, tuleb valida radiaatori võimsuseks parameetrite 75/65/20°C järgi valides 1568 W

Lisatarvikud edasimüüjatelt

Lisatarvikud Apolima vannitoaradiaatoritele:

RIPUTUSPULK

- valge (katalooginumber BARP40BL)
- kroomitud (katalooginumber BARP40CH)

RIPUTUSRÕNGAS

- valge (katalooginumber ANOPBL)
- kroomitud (katalooginumber ANOPCH)

V-tüüpi RIPUTUSKONKS (2 osaline)

- valge (katalooginumber PATVBL)
- kroomitud (katalooginumber PATVCH)


ELEKTRILINE KÜTTEELEMENT
300 W (katalooginumber GRZ300B)
600 W (katalooginumber GRZ600B)
900 W (katalooginumber GRZ900B)

Märkus: Soojendi valimisel tuleb lähtuda radiaatori võimsusest.

ELEKTRILINE KÜTTEELEMENT - Milleks osta?

Funktsionaalsus

Tänu minimalistlikule ja funktsionaalsele disainile on kütteelemendi temperatuuri kerge reguleerida ja korpust lihtne puhastada. Nupu all olev rõngas süttib, kui kütteelement töötab.

Soojendil on seitsme astmeline temperatuuri reguleerimise võimalus vahemikus 7 kuni 70 ° C. Lisaks on elemendil veel ka külmumiskaitse režiim, mis on tähistatud tärniga.

Lihtne paigaldus

Pehme kummitihend tagab paigaldusel tiheda ühenduse. Õigesti paigaldatult jääb eest näha firma kassipildiga logo. Komplektis on spetsiaalne pinguldusvõti, mis on loodud vältimaks kahjustusi mis võivad tekkida radiaatoril või soojendil, kui kasutada paigalduseks tavalist mutrivõtit.

Uuenduslik lahendus

PURMO kütteelementi on võimalik kontrollida elektrooniliselt. Kütteelemendi võimsust reguleeritakse automaatselt, et saavutada soovitud temperatuur. Mudeli eriline spiraalne disain võimaldab soojust jaotada ühtlasemalt üle radiaatori. Soojendi paigaldatakse alumisse ühenduspunkti, kus on ka kõige külmem vesi.

Turvaline kasutada

Turvalisuse tagamiseks on soojendil ka mitu kaitseelementi. Ülekuumenemise vältimiseks on soojendil termokaitse rakendumistemperatuuriga 98 ° C, mis väldib vee keemaajamist ning kütteelemendil on ka temperatuuriandur.

Kasutusohutuse tagamiseks on soojendil kõrge kaitseaste välismõjude vastu - IP56. Soojendil on B - kategooria ohutusmärk ning vastavad CE sertifikaadid. Kütteelemendi ostuga kaasneb 18 kuu pikkune garantii.

Tehnilised andmed:

  • Võimsus: 300, 600, 900 W
  • Tööpinge: 230 V
  • Ühendus: ½" väliskeere
  • Rõngastuli elemendi tööperioodi signaliseerimiseks • Możliwość ustawienia temperatury
  • Külmumiskaitse režiim
  • Temperatuuri reguleerimine vahemikus 7-70°C
  • Pinguldusvõti toote komplektis
  • Elektrooniline temperatuuriregulaator
  • Spiraalne kütteelement võimaldab temperatuuri ühtlasemat jaotust radiaatoril
  • Ülekuumenemiskaitse
  • IP56 standarditele vastav korpus
  • B-kategooria kaitseaste
  • Garantii: 18 kuud

Kasutussoovitused:

Kütteelement tuleb paigaldada ühte radiaatori alumistest ühendusaukudest. Elektrilise kütteelemendiga radiaatori paigaldusel tuleb jälgida, et radiaator asuks minimaalselt 60 cm kaugusel lähimast vannist, dušialusest või kraanikausist. Kütteelemendi toimivuse tagamiseks tuleb see täita veega.

Toimivusdeklaratsioon

Toimivusdeklaratsioon
PDF: 0.06 MB
Lae alla Vaata veebist

Rettig ICC annab toodetele Rettig Radiaator AS-i kaudu 10-aastase garantii alates ostukuupäevast. Garantii katab materjali- ja valmistusvead. Vigase toote asemele anname tasuta tehniliselt samasuguse toote.

Garantii ei kata vigastusi, mis on põhjustatud valest ladustamisest või hoolimatust transpordist. Samuti ei korva garantii ebaõigest ekspluatatsioonist tingitud vigasid nagu seespidine või välispidine roostetamine ja vead, mis on tingitud  söövitavate ainete mõjust.

Garantiijuhtumi korral tuleb võtta ühendust Rettig Radiaator AS-ga ja esitada tellimuskinnitus, saateleht, arve või mõni muu aktsepteeritav kinnitus tootest ja selle müügikuupäevast. Garantiitingimuseks on ka, et toode toimetatakse kuu aja jooksul Rettig Radiaator AS-i kontrolli, kui ei ole kokku lepitud teisiti.
