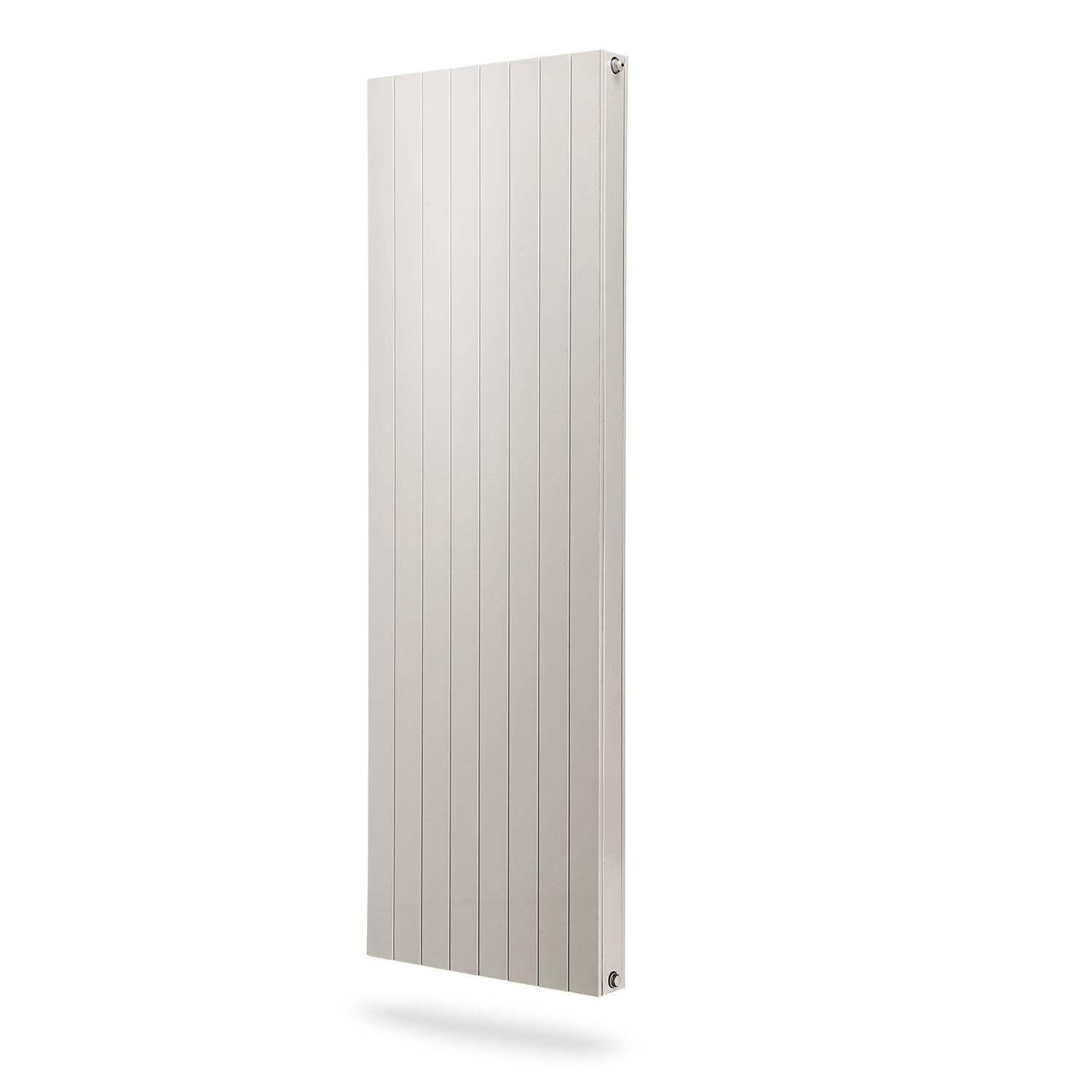

Narbonne V i Narbonne V VT - elegantní řešení pro moderní prostory
Neustále se rozšiřující nabídku firmy PURMO obohatily dekorativní modely Narbonne V a Narbonne V VT. Tyto radiátory se vyrábějí v Rakousku a odtamtud jsou vyváženy na náš trh, stejně jako do většiny zemí západní Evropy, ale také do Ruska, na Litvu a Ukrajinu.

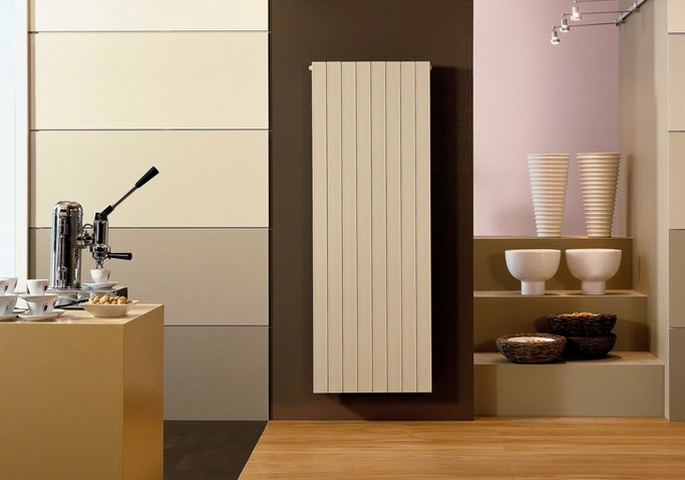

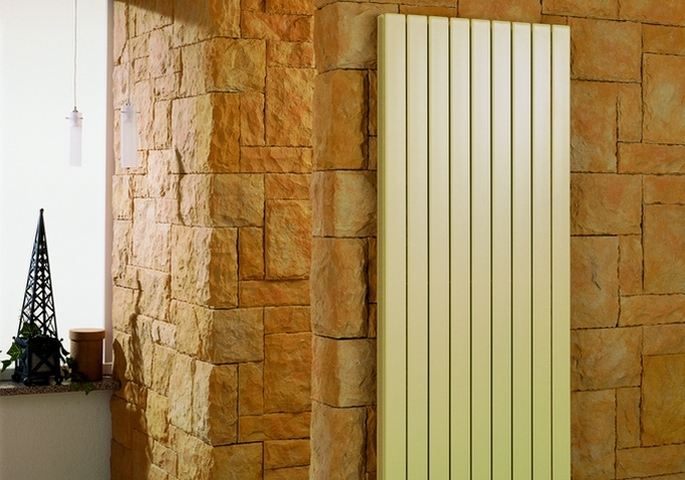

Díky elegantnímu a modernímu vzhledu se uplatní v nejrůznějších interiérech. Pro radiátory Narbonne V a Narbonne V VT se často rozhodují zákazníci, kteří zařizují kanceláře a sklepy, jsou však vhodné také do bytů a rodinných domků.
Radiátory jsou totiž projektovány speciálně k vytápění prostor velkoplošně prosklených, ale i takových, kde je těžké umístit otopné těleso pod parapetem, existuje však volné místo u zdi, na kterém je možné radiátor exponovat jako dekorativní prvek.
Péče o estetiku a dokonalost vnějšího vzhledu, to jsou velké přednosti nových radiátorů. Barvu radiátoru je možné bez námahy přizpůsobit estetickému vzhledu místnosti – na výběr máme všechny barvy z bohatého vzorníku RAL.
Radiátory Narbonne a Narbonne VT – podobně jako jiná desková tělesa – není možné ve standardní verzi použít v prostorách se zvýšenou vlhkostí, např. v koupelnách, bazénech či prádelnách.
Zvlášť důležitou otázkou je také typ napojení radiátoru – při nákupu to musíme vzít v úvahu:
Materiálem, ze kterého se tyto radiátory vyrábějí, jsou ocelové profily obdélníkového průřezu o síle 1,5 mm.
Modely Narbonne a Narbonne VT je možné koupit výhradně na objednávku. Firma Rettig Heating má v Polsku největší distribuční síť všech typů otopných těles Purmo, která se skládá z více než sta autorizovaných distributorů a několika set prodejních míst, proto by nemělo být žádným problémem předložit objednávku kdekoliv v Polsku.
Na radiátory je poskytována desetiletá záruka, mají také atesty a povolení ve většině zemí západní Evropy.
Materiál: | ocelová roura obdélníkového průřezu |
Výška radiátorů: |
horizontální: 1600, 1800, 2000, 2200 mm; |
Délka radiátorů: | 142, 214, 286, 358, 430, 502, 574, 646, 718, 790, 862 mm; |
Maximální provozní tlak: |
5 barů – standardní verze 8 barů – vysokotlaká verze |
Maximální teplota: | 110 °C |
Nátěr: | základový: kataforéza KTL povrchový: elektrostatické nanášení |
Výroba: | podle z EN ISO 9001 |
Barva: | RAL 9016 bílá, jiné na objednávku |
Prohlášení o shodě: | PN-EN 442 |
Záruka: | 10 let |
výška | 1600 | 1800 | |||||||
---|---|---|---|---|---|---|---|---|---|
délka | typy | NV10 | NV11 | NV20 | NV21 | NV10 | NV11 | NV20 | NV21 |
tz / tp [°C] | |||||||||
142 | 75/65 | 247 | 281 | 416 | 452 | 281 | 314 | 469 | 509 |
70/55 | 197 | 225 | 331 | 360 | 224 | 251 | 373 | 406 | |
214 | 75/65 | 372 | 424 | 627 | 681 | 424 | 473 | 706 | 768 |
70/55 | 296 | 339 | 499 | 543 | 337 | 378 | 563 | 612 | |
286 | 75/65 | 497 | 566 | 839 | 911 | 566 | 632 | 944 | 1026 |
70/55 | 396 | 453 | 667 | 725 | 451 | 506 | 752 | 817 | |
358 | 75/65 | 622 | 708 | 1050 | 1140 | 708 | 791 | 1182 | 1285 |
70/55 | 496 | 567 | 835 | 908 | 564 | 633 | 941 | 1023 | |
430 | 75/65 | 747 | 851 | 1261 | 1369 | 851 | 950 | 1419 | 1543 |
70/55 | 595 | 681 | 1003 | 1091 | 678 | 760 | 1131 | 1229 | |
502 | 75/65 | 872 | 993 | 1472 | 1598 | 993 | 1109 | 1657 | 1801 |
70/55 | 695 | 795 | 1170 | 1273 | 791 | 888 | 1320 | 1435 | |
574 | 75/65 | 998 | 1136 | 1683 | 1828 | 1136 | 1268 | 1895 | 2060 |
70/55 | 795 | 909 | 1338 | 1456 | 905 | 1015 | 1509 | 1640 | |
646 | 75/65 | 1123 | 1278 | 1894 | 2057 | 1278 | 1427 | 2132 | 2318 |
70/55 | 894 | 1023 | 1506 | 1638 | 1018 | 1142 | 1698 | 1846 | |
718 | 75/65 | 1248 | 1421 | 2105 | 2286 | 1421 | 1586 | 2370 | 2576 |
70/55 | 994 | 1137 | 1674 | 1821 | 1132 | 1269 | 1888 | 2052 | |
790 | 75/65 | 1373 | 1563 | 2316 | 2515 | 1563 | 1745 | 2608 | 2835 |
70/55 | 1094 | 1251 | 1842 | 2003 | 1245 | 1397 | 2077 | 2258 | |
862 | 75/65 | 1498 | 1706 | 2527 | 2745 | 1706 | 1904 | 2845 | 3093 |
70/55 | 1193 | 1365 | 2010 | 2186 | 1359 | 1524 | 2266 | 2463 |
výška | 2000 | 2200 | |||||||
---|---|---|---|---|---|---|---|---|---|
délka | typy | NV10 | NV11 | NV20 | NV21 | NV10 | NV11 | NV20 | NV21 |
tz / tp [°C] | |||||||||
142 | 75/65 | 317 | 348 | 521 | 570 | 354 | 384 | 575 | 633 |
70/55 | 253 | 279 | 416 | 455 | 283 | 308 | 459 | 507 | |
214 | 75/65 | 478 | 524 | 786 | 859 | 534 | 578 | 866 | 953 |
70/55 | 381 | 420 | 627 | 686 | 427 | 465 | 692 | 764 | |
286 | 75/65 | 638 | 701 | 1050 | 1147 | 714 | 772 | 1157 | 1274 |
70/55 | 509 | 562 | 838 | 917 | 570 | 621 | 925 | 1021 | |
358 | 75/65 | 799 | 877 | 1315 | 1436 | 893 | 967 | 1448 | 1595 |
70/55 | 637 | 703 | 1049 | 1148 | 714 | 778 | 1157 | 1279 | |
430 | 75/65 | 960 | 1054 | 1579 | 1725 | 1073 | 1161 | 1740 | 1916 |
70/55 | 766 | 845 | 1260 | 1379 | 857 | 934 | 1390 | 1536 | |
502 | 75/65 | 1120 | 1230 | 1843 | 2014 | 1252 | 1356 | 2031 | 2236 |
70/55 | 894 | 986 | 1471 | 1609 | 1001 | 1091 | 1623 | 1793 | |
574 | 75/65 | 1281 | 1406 | 2108 | 2303 | 1432 | 1550 | 2322 | 2557 |
70/55 | 1022 | 1127 | 1682 | 1840 | 1144 | 1247 | 1856 | 2050 | |
646 | 75/65 | 1442 | 1583 | 2372 | 2592 | 1612 | 1745 | 2614 | 2878 |
70/55 | 1150 | 1269 | 1892 | 2071 | 1288 | 1403 | 2089 | 2307 | |
718 | 75/65 | 1603 | 1759 | 2636 | 2881 | 1791 | 1939 | 2905 | 3199 |
70/55 | 1279 | 1410 | 2103 | 2302 | 1432 | 1560 | 2321 | 2564 | |
790 | 75/65 | 1763 | 1936 | 2901 | 3169 | 1971 | 2134 | 3196 | 3519 |
70/55 | 1407 | 1552 | 2314 | 2533 | 1575 | 1716 | 2554 | 2822 | |
862 | 75/65 | 1924 | 2112 | 3165 | 3458 | 2151 | 2328 | 3488 | 3840 |
70/55 | 1535 | 1693 | 2525 | 2764 | 1719 | 1873 | 2787 | 3079 |

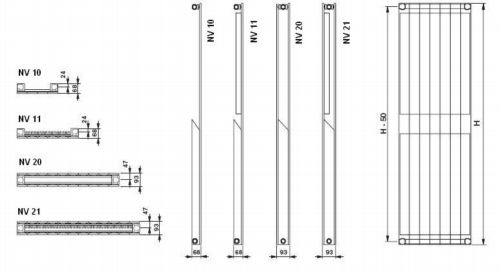

výška: | 1600 | 1800 | ||||||
---|---|---|---|---|---|---|---|---|
NV | 10 | 11 | 20 | 21 | 10 | 11 | 20 | 21 |
hmotnost: | 44,5 | 63,4 | 85,4 | 104,4 | 49,6 | 68,5 | 95,5 | 114,4 |
objem: | 11,4 | 11,4 | 22,7 | 22,7 | 12,5 | 12,5 | 24,3 | 24,3 |
výška: | 2000 | 2200 | ||||||
---|---|---|---|---|---|---|---|---|
NV | 10 | 11 | 20 | 21 | 10 | 11 | 20 | 21 |
hmotnost: | 54,8 | 73,7 | 105,5 | 124,4 | 59,7 | 78,8 | 115,5 | 134,4 |
objem: | 13,9 | 13,9 | 27,7 | 27,7 | 15,2 | 15,2 | 30,5 | 30,5 |
U jednodeskových radiátorů se pokles tlaku v radiátoru vyjadřuje rovnicí
Δp = 0,0160 * q2
Kv = 2,5 m³/h
U vícedeskových radiátorů se pokles tlaku v radiátoru vyjadřuje rovnicí
Δp= 0,0105 * q2
Kv = 3,1 m³/h
kde:
Δp- odpor průtoku vody radiátorem vyjádřený v Pascalech [Pa]
q - proud objemu vody protékající radiátorem, vyjádřený v kilogramech za hodinu [kg/h]
1. Jednostranné boční připojení.
2. Sedlovité připojení.
3. Křížové připojení
Nástěnný závěs WA10.
Nástěnný závěs WA11.
t z | t p | Teplota vzduchu ve vytápěné místnosti t i [ °C] | |||||||
---|---|---|---|---|---|---|---|---|---|
°C | °C | 5 | 8 | 12 | 16 | 18 | 20 | 22 | 24 |
95 | 90 | 0,48 | 0,50 | 0,54 | 0,57 | 0,59 | 0,61 | 0,64 | 0,66 |
85 | 0,50 | 0,52 | 0,56 | 0,60 | 0,62 | 0,64 | 0,67 | 0,70 | |
80 | 0,52 | 0,55 | 0,59 | 0,63 | 0,65 | 0,68 | 0,70 | 0,73 | |
75 | 0,54 | 0,57 | 0,61 | 0,66 | 0,69 | 0,72 | 0,75 | 0,78 | |
70 | 0,57 | 0,60 | 0,65 | 0,70 | 0,73 | 0,76 | 0,79 | 0,83 | |
90 | 85 | 0,52 | 0,55 | 0,58 | 0,63 | 0,65 | 0,67 | 0,70 | 0,73 |
80 | 0,54 | 0,57 | 0,61 | 0,66 | 0,68 | 0,71 | 0,74 | 0,77 | |
75 | 0,57 | 0,60 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,82 | |
70 | 0,59 | 0,63 | 0,67 | 0,73 | 0,76 | 0,80 | 0,83 | 0,87 | |
65 | 0,62 | 0,66 | 0,71 | 0,77 | 0,81 | 0,85 | 0,89 | 0,93 | |
85 | 80 | 0,56 | 0,59 | 0,64 | 0,69 | 0,72 | 0,75 | 0,78 | 0,81 |
75 | 0,59 | 0,62 | 0,67 | 0,72 | 0,75 | 0,79 | 0,82 | 0,86 | |
70 | 0,62 | 0,65 | 0,70 | 0,77 | 0,80 | 0,84 | 0,88 | 0,92 | |
65 | 0,65 | 0,69 | 0,75 | 0,81 | 0,85 | 0,89 | 0,94 | 0,99 | |
60 | 0,68 | 0,73 | 0,79 | 0,87 | 0,91 | 0,96 | 1,01 | 1,07 | |
80 | 75 | 0,61 | 0,65 | 0,70 | 0,76 | 0,79 | 0,83 | 0,87 | 0,91 |
70 | 0,64 | 0,68 | 0,74 | 0,81 | 0,84 | 0,88 | 0,93 | 0,97 | |
65 | 0,68 | 0,72 | 0,78 | 0,86 | 0,90 | 0,94 | 0,99 | 1,05 | |
60 | 0,72 | 0,76 | 0,83 | 0,91 | 0,96 | 1,01 | 1,07 | 1,13 | |
55 | 0,76 | 0,81 | 0,89 | 0,98 | 1,04 | 1,10 | 1,16 | 1,24 | |
75 | 70 | 0,67 | 0,72 | 0,78 | 0,85 | 0,89 | 0,94 | 0,98 | 1,04 |
65 | 0,71 | 0,75 | 0,82 | 0,90 | 0,95 | 1,00 | 1,05 | 1,12 | |
60 | 0,75 | 0,80 | 0,88 | 0,97 | 1,02 | 1,08 | 1,14 | 1,21 | |
55 | 0,80 | 0,85 | 0,94 | 1,04 | 1,10 | 1,17 | 1,24 | 1,32 | |
50 | 0,85 | 0,91 | 1,01 | 1,13 | 1,20 | 1,28 | 1,37 | 1,47 | |
70 | 65 | 0,75 | 0,79 | 0,87 | 0,96 | 1,01 | 1,07 | 1,13 | 1,19 |
60 | 0,79 | 0,84 | 0,93 | 1,03 | 1,08 | 1,15 | 1,22 | 1,30 | |
55 | 0,84 | 0,90 | 0,99 | 1,11 | 1,17 | 1,25 | 1,33 | 1,42 | |
50 | 0,89 | 0,96 | 1,07 | 1,20 | 1,28 | 1,37 | 1,47 | 1,58 | |
65 | 60 | 0,83 | 0,89 | 0,98 | 1,10 | 1,16 | 1,23 | 1,31 | 1,40 |
55 | 0,88 | 0,95 | 1,05 | 1,18 | 1,26 | 1,34 | 1,43 | 1,54 | |
50 | 0,94 | 1,02 | 1,14 | 1,29 | 1,37 | 1,47 | 1,59 | 1,71 | |
60 | 55 | 0,94 | 1,01 | 1,13 | 1,27 | 1,36 | 1,45 | 1,56 | 1,68 |
50 | 1,00 | 1,08 | 1,22 | 1,39 | 1,48 | 1,60 | 1,73 | 1,87 | |
45 | 1,08 | 1,17 | 1,33 | 1,53 | 1,65 | 1,78 | 1,94 | 2,13 | |
55 | 50 | 1,07 | 1,16 | 1,31 | 1,50 | 1,62 | 1,75 | 1,90 | 2,07 |
45 | 1,15 | 1,26 | 1,43 | 1,66 | 1,80 | 1,96 | 2,15 | 2,37 | |
40 | 1,25 | 1,37 | 1,59 | 1,86 | 2,03 | 2,24 | 2,48 | 2,78 | |
50 | 45 | 1,23 | 1,36 | 1,56 | 1,82 | 1,98 | 2,17 | 2,40 | 2,67 |
40 | 1,34 | 1,48 | 1,73 | 2,05 | 2,25 | 2,50 | 2,79 | 3,15 | |
35 | 1,47 | 1,65 | 1,94 | 2,36 | 2,63 | 2,96 | 3,38 | 3,92 | |
45 | 40 | 1,45 | 1,62 | 1,90 | 2,28 | 2,53 | 2,83 | 3,19 | 3,66 |
35 | 1,60 | 1,80 | 2,15 | 2,64 | 2,96 | 3,37 | 3,89 | 4,58 | |
40 | 35 | 1,75 | 1,98 | 2,40 | 3,00 | 3,41 | 3,93 | 4,62 | 5,54 |
Tabulka byla zpracována pro koeficient n = 1,3
Záruční podmínky otopných deskových těles Purmo
záruka 10 let
Záruční podmínky otopných deskových těles Purmo
1. Otopná desková tělesa PURMO jsou uvedena do oběhu na základě prohlášení o shodě s EN 442 v souladu se směrnicí Rady 89/106/EHS (nařízení vlády č.: 190/2002 Sb.).
2. RETTIG HEATING Sp. z o.o. se sídlem v Rybniku, ul. Przemysłowa, Polsko (dále zvaný „Výrobce“) poskytuje na území České republiky 10-ti letou záruku (počítaje ode dne nákupu) na otopná desková tělesa PURMO, maximálně však 11 let počítaje od data výroby umístěného na tělesu.
3. Otopná desková tělesa PURMO jsou určena k montáži do systému ústředního vytápění s maximálním provozním přetlakem 1MPa (0,6 MPa pro Purmo Planora) a ve kterých se používá teplonosná látka voda o maximální přípustné provozní teplotě 110 °C.
4. Maximálně přípustný přetlak během zkoušky těsnosti instalace je 1,2 MPa (0,8 MPa pro tělesa PURMO Planora). Kontrolu těsnosti instalace je nutné provádět při pracovním přetlaku rovnajícím se pracovnímu přetlaku v dané instalaci plus 0,2 MPa, avšak zkušební přetlak nemůže být menší než 0,4 MPa.
5. Záruka se vztahuje na tělesa připojena do systému ústředního vytápění realizovaných z černých ocelových, měděných nebo plastových trubek s antidifuzní bariérou a namontována v bytových, kancelářských, obchodních a jiných prostorách, v nichž se nevyskytují škodlivé korozní vlivy způsobované látkami obsaženými ve vzduchu a zejména nedochází ke stálému nebo občasnému navlhnutí povrchu tělesa. Během trvání záruky, těleso nebo jeho prvky, u kterých se vyskytnou vady způsobené vinou výrobce a jsou nahlášeny nejpozději do 1 měsíce od data jejich vyskytnutí, budou bezplatně opraveny nebo vyměněny za nové, bez vad.
6. Podmínky k uplatnění záruky jsou:
· předložení dokladu o nákupu,
· odborná instalace v systému ústředního vytápění dle platných norem, předpisů a podmínek užívání otopných deskových těles výrobce,
· dodržení norem, předpisů a podmínek užívání otopných deskových těles výrobce.
7. Záruka se nevztahuje:
· Na tělesa namontována v instalacích ústředního vytápění přímo spojených s vysokoteplotní tepelnou síti, například prostřednictvím ejektorových stanic nebo čerpadlových směšovacích stanic,
· Na tělesa namontována v parních instalacích,
· Na tělesa namontována v halách bazénů, automobilových myčkách, prádelnách, veřejných toaletách, koupelnách a jiných místnostech, kde se vyskytuje škodlivé působení korozních látek obsažených ve vzduchu, nebo dochází k občasnému nebo stálému navlhnutí povrchu tělesa – toto se netýká hygienických otopných deskových těles ve verzi s dodatečným zabezpečením proti korozi, pro kterou je záruka je 6 let, maximálně však 7 let od data výroby,
· Na tělesa namontována v instalacích ústředního vytápění, kde bude voda vypouštěna častěji a na delší dobu než to vyplývá z nevyhnutných provozních požadavků,
· Na tělesa namontována v instalacích ústředního vytápění spolu s otopnými tělesy jiných typů (litinové, hliníkové, měděné, měděno-hliníkové), kde jejich počet přesahuje 50% všech vytápěcích těles v instalaci.
8. Záruka se nebude vztahovat na poškození, která vznikla nesprávným používáním, skladováním, manipulací a transportem. Týká se to zvláště:
· skladovaní na otevřeném a nekrytém prostranství,
· mechanické poškození způsobené neodbornou manipulací,
· deformace příliš vysokým zkušebním přetlakem nebo statickým přetlakem v instalaci,
· deformace způsobené v důsledku zmrznutí instalace.
9. Záruka se nebude vztahovat na výrobek, který byl kupujícím nebo třetími osobami opravován nebo měněn bez souhlasu Výrobce,
10. V případě vyskytnutí se vad v záruční době je zahájeno reklamačního řízení. Poškozený nahlásí vady prodávajícímu, který s ním vyplní Reklamační protokol s přesným popisem vzniklé vady a uvedením všech požadovaných údajů obsažených ve formuláři včetně dokladu o koupi. Prodávající přijímá Reklamační protokol a zasílá je neprodleně Výrobci doporučeným dopisem k vyřízení. Výrobce, poskytující záruku, se zavazuje odpovědět na reklamační hlášení v průběhu 14 dní od data obdržení nahlášení reklamace.
11. Výrobce, za účelem vyřízení reklamace, si vyhrazuje právo prohlédnout reklamovaný výrobek přímo na místě instalace nebo po vzájemné dohodě na jiném místě. V případě uznání reklamace se výrobce zavazuje v termínu do 14 dní od data jejího uznání k bezplatné opravě nebo výměně výrobků nebo jeho částí, které byly uznány jako vadné. V případě vad, které nemají vliv na fungování tělesa, může výrobce navrhnout slevu z kupní ceny.
12. Výrobce si vyhrazuje právo volby způsobu vyřízení reklamace.
13. Doba záruky se prodlužuje o čas trvání opravy počítaný od data dodání výrobku Výrobci do dne opravy a v případě výměny tělesa za nové běží záruční doba od začátku.
14. Výrobce si vyhrazuje právo technických změn u svých výrobků bez předchozího oznámení za podmínky, že to nebude mít zásadní vliv na volbu tělesa.
15. Výrobce dodává otopná desková tělesa v obalu, který umožňuje snadnou instalaci. Je důležité, aby tento obal zůstal při montáži tělesa a to i tehdy, kdy se systém ústředního vytápění spouští za účelem ohřívání budovy při dokončovacích pracích nebo za účelem vysoušení budovy. Celkové odstranění obalu se doporučuje až po ukončení veškerých dokončovacích prací.
