Otopná desková tělesa

PURMO Ventil Compact

Otopná desková tělesa - PURMO Ventil Compact

Deskové radiátory s konvekčními prvky a vestavěným ventilem, boční strany chráněné kryty, horní strana s krycí mřížkou. Vestavěný komplet přípojných prvků umožňuje instalovat přívod vody do radiátoru jak z boku, tak zespod. Dva dolní přípojné otvory pro instalaci přívodu z podlahy a čtyři boční přípojné otvory v každém rohu radiátoru. Všechny otvory s vnitřním závitem ½″. Přívod z podlahy u radiátorů CV11 standardně zprava. U radiátorů CV22 a CV33 může být proveden také zleva – po otočení radiátoru. Přívodní potrubí by mělo být připojeno vždy dál od hrany radiátoru, odvodní potrubí pak blíže hrany radiátoru. Radiátor je osazen ventilovou vložkou Heimeier nebo Oventrop s výchozí regulací.

+

Technické údaje



Materiál: hlubokotažný nízkouhlíkový plech válcovaný za studena FePO1
Tloušťka plechu: ze kterého se lisují desky radiátorů: 1.25 mm
ze kterého se vyrábí konvekční žebrování: 0.5 mm
Rozteč vertikálních vodních kanálků: 33 1/3 mm
Výšky radiátorů: 200, 300, 450, 600, 900 mm
Délky radiátorů: 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Maximální provozní tlak: 10 bar
Zkušební tlak: 13 bar (při výrobě)
12 bar (po instalaci)
Maximální teplota: 110°C
Barva: RAL 9016 bílá, jiné na objednávku
Základová vrstva: KTL II - kataforéza druhé generace
Povrchová vrstva: elektrostaticky nanášená
Výroba: splňuje BS EN ISO 9001, certifikáty FM 32533 a BS EN ISO 14001 certifikát EMS 75685 kontrolovaný organizací British Standards Institution
Prohlášení o shodě s normou PN-EN 442
Hygienický atest: HK/B/0050/01/2006
Záruka: 10 let

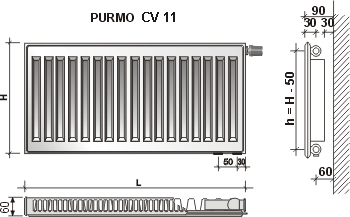

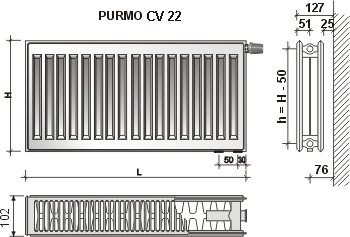

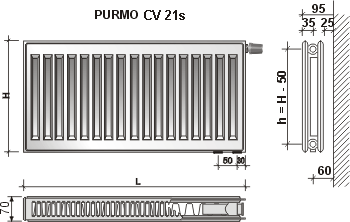

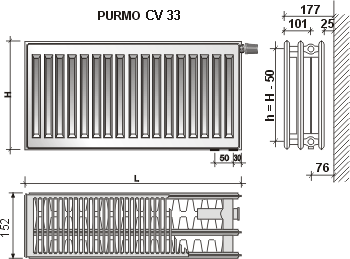

Rozměry otopných těles

Rozměry radiátorů (v milimetrech), kde:

H - výška (200, 300, 450, 500, 600, 900)
L - délka (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000)
h - rozteč přípojných vývodů














Tepelný výkon a rozměry

Tepelný výkon [W] radiátorů při teplotě vzduchu ve vytápěné místnosti ti = 20°C (výška a délka uvedené v mm).

S potěšením Vás informujeme, že díky práci našich inženýrů z mezinárodní vědecko-vývojové skupiny Rettig ICC se nám podařilo zvýšit tepelné výkony radiátorů PURMO zdokonalením vnitřní konstrukce našich výrobků a výrobní technologie.

Testy provedené certifikovaným výzkumným střediskem ISO ve Stuttgartu v Německu potvrdily zvýšení výkonu radiátorů odstupňovaného podle jejich rozměrů. Takže například tepelný výkon radiátoru C/CV 22 600 1000 vzrostl o 3,76%.

výška 200 300
délka typ CV CV
teplota vody 21s 22 33 11 21s 22

33

ukazatel n 1.3009 1.3077 1.2948 1.2981 1.2803 1.3094

1.3140

400 75/65°C 218 304 384

539

  70/55°C 175 245 308

431

500 75/65°C 273 381 481

674

  70/55°C 219 306 385

539

600 75/65°C 330 413 570 328 457 577

808

  70/55°C 265 331 457 263 367 462

647

700 75/65°C 385 482 665 382 533 673

943

  70/55°C 309 386 533 307 429 539

754

800 75/65°C 440 551 760 437 609 769

1078

  70/55°C 353 442 609 350 490 616

862

900 75/65°C 495 620 855 491 685 865

1212

  70/55°C 397 497 685 394 551 693

970

1000 75/65°C 550 689 950 546 761 961

1347

  70/55°C 441 552 761 438 612 770

1078

1100 75/65°C 605 758 1045 601 837 1057

1482

  70/55°C 485 607 838 482 674 846

1186

1200 75/65°C 660 827 1140 655 913 1153

1616

  70/55°C 529 662 914 526 735 923

1293

1400 75/65°C 770 965 1330 764 1065 1345

1886

  70/55°C 617 773 1066 613 857 1077

1509

1600 75/65°C 880 1102 1520 874 1218 1538

2155

  70/55°C 706 883 1218 701 980 1231

1724

1800 75/65°C 990 1240 1710 983 1370 1730

2425

  70/55°C 794 993 1371 788 1102 1385

1940

2000 75/65°C 1100 1378 1900 1092 1522 1922

2694

  70/55°C 882 1104 1523 876 1225 1539

2156

2300 75/65°C 1265 1585 2185 1256 1750 2210

3098

  70/55°C 1014 1269 1751 1008 1408 1770

2479

2600 75/65°C 1430 1791 2470 1420 1979 2499

3502

  70/55°C 1147 1435 1980 1139 1592 2001

2802

3000 75/65°C 1650 2067 2850 1638 2283 2883

4041

  70/55°C 1323 1656 2284 1314 1837 2309

3233



výška 450 500
délka typ CV CV
teplota vody 11 21s 22 33 11 21s 22

33

ukazatel n 1.3048 1.3008 1.3226 1.3313 1.3070 1.3076 1.3270

1.3371

400 75/65°C 316 424 539 748 347 462 588

814

  70/55°C 253 340 430 596 278 370 469

649

500 75/65°C 395 530 674 935 434 578 735

1018

  70/55°C 317 425 538 746 348 463 587

811

600 75/65°C 474 636 808 1121 521 694 882

1221

  70/55°C 380 510 646 895 417 556 704

973

700 75/65°C 553 742 943 1308 608 809 1029

1425

  70/55°C 443 595 753 1044 487 648 822

 1135

800 75/65°C 632 848 1078 1495 694 925 1176

1628

  70/55°C 506 680 861 1193 556 741 939

1298

900 75/65°C 711 954 1212 1682 781 1040 1323

1832

  70/55°C 570 765 969 1342 626 833 1056

1460

1000 75/65°C 790 1060 1347 1869 868 1156 1470

2035

  70/55°C 633 850 1076 1491 695 926 1174

1622

1100 75/65°C 869 1166 1482 2056 955 1272 1617

2239

  70/55°C 696 935 1184 1640 765 1019 1291

1784

1200 75/65°C 948 1272 1616 2243 1042 1387 1764

2442

  70/55°C 760 1020 1291 1789 834 1111 1408

1946

1400 75/65°C 1106 1484 1886 2617 1215 1618 2058

2849

  70/55°C 886 1190 1507 2087 973 1296 1643

2271

1600 75/65°C 1264 1696 2155 2990 1389 1850 2352

3256

  70/55°C 1013 1360 1722 2386 1113 1482 1878

2595

1800 75/65°C 1422 1908 2425 3364 1562 2081 2646

3663

  70/55°C 1140 1530 1937 2684 1252 1667 2112

2919

2000 75/65°C 1580 2120 2694 3738 1736 2312 2940

4070

  70/55°C 1266 1700 2152 2982 1391 1852 2347

3244

2300 75/65°C 1817 2438 3098 4299 1996 2659 3381

4681

  70/55°C 1456 1955 2475 3429 1599 2130 2699

3730

2600 75/65°C 2054 2756 3502 4859 2257 3006 3822

5291

  70/55°C 1646 2210 2798 3877 1808 2407 3051

4217

3000 75/65°C 2370 3180 4041 5607 2604 3468 4410

6105

  70/55°C 1899 2550 3229 4473 2086 2778 3521

4866



výška 600 900
délka typ CV CV
teplota vody 11 21s 22 33 11 21s 22

33

ukazatel n 1.3115 1.3213 1.3358 1.3486 1.3170 1.3390 1.3561

1.3600

400 75/65°C 407 536 684 942 571 571 955

1304

  70/55°C 326 428 545 750 456 456 759

1035

500 75/65°C 509 670 855 1178 714 714 1194

1630

  70/55°C 407 535 681 937 571 571 949

1294

600 75/65°C 611 804 1025 1414 856 856 1433

1956

  70/55°C 489 643 817 1124 685 685 1138

1553

700 75/65°C 713 938 1196 1649 999 999 1672

2282

  70/55°C 570 750 954 1312 799 799 1328

1812

800 75/65°C 814 1072 1367 1885 1142 1142 1910

2608

  70/55°C 652 857 1090 1499 913 913 1518

2071

900 75/65°C 916 1206 1538 2120 1284 1284 2149

2934

  70/55°C 733 964 1226 1687 1027 1027 1707

2329

1000 75/65°C 1018 1340 1709 2356 1427 1427 2388

3260

  70/55°C 815 1071 1362 1874 1141 1141 1897

2588

1100 75/65°C 1120 1474 1880 2592 1570 1570 2627

3586

  70/55°C 896 1178 1499 2061 1255 1255 2087

2847

1200 75/65°C 1222 1608 2051 2827 1712 1712 2866

3912

  70/55°C 978 1285 1635 2249 1369 1369 2277

3106

1400 75/65°C 1425 1876 2393 3298 1998 1998 3343

4564

  70/55°C 1141 1499 1907 2624 1598 1598 2656

3623

1600 75/65°C 1629 2144 2734 3770 2283 2283 3821

5216

  70/55°C 1304 1713 2180 2999 1826 1826 3035

4141

1800 75/65°C 1832 2412 3076 4241 2569 2569 4298

5868

  70/55°C 1467 1928 2452 3373 2054 2054 3415

4659

2000 75/65°C 2036 2680 3418 4712 2854 2854 4776

6520

  70/55°C 1630 2142 2725 3748 2282 2282 3794

5176

2300 75/65°C 2341 3082 3931 5419 3282 3282 5492

7498

  70/55°C 1874 2463 3133 4310 2625 2625 4363

5953

2600 75/65°C 2647 3484 4443 6126 3710 3710 6209

8476

  70/55°C 2119 2784 3542 4873 2967 2967 4932

6729

3000 75/65°C 3054 4020 5127 7068 4281 4281 7164

9780

  70/55°C 2445 3213 4087 5622 3424 3424 5691

7764




Vodní objem a hmotnost

výška: 300 450  500
11 22 33 11  22  33 11 22 33
hmotnost: 9,7  15,7  25,0  14,4  24,3  37,4  16,0  27,2  41,5
objem: 1,7  3,4  5,0  2,3  4,8  7,0  2,6 5,2 7,7
výška: 600 900
11 21s 22 33 11 22  33
hmotnost: 19,1  28,8  32,9  49,8  28,6  50,1  74,6
objem: 3,0  6,2  6,2  9,0  4,4  8,9  13,0

Hmotnost je uvedena v kilogramech na 1 metr délky radiátoru.
Objem vody je uveden v dm³ na 1 metr délky radiátoru.

Hydraulické charakteristiky



Radiátory typu CV mají vestavěný termostatický ventil a proto se jejich hydraulická charakteristika vyjadřuje pro komplet radiátoru s ventilem. Tato charakteristika je zobrazena v přiloženém nomogramu.

Příklad volby výchozího nastavení:

Údaje:

požadované teplo - Qc = 1160 Wat
rozdíl teplot - Δt = 20 K (80/60°C)
úbytek tlaku - Δp = 6 kPa

= 600 dPa
přepočtová konstanta - C = 1,163

Výpočty:

průtok objemu vody

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Pro průtok q = 50 kg/h a úbytek tlaku 600 dPa načítáme z nomogramu hodnotu výchozího nastavení 3.

Způsoby připojení

Jednostranné boční připojení.

Jedná se o nejčastěji používané řešení, které umožňuje připojit radiátory jak z pravé, tak z levé strany. Přívod by měl být připojen k hornímu vývodu radiátoru, odvod pak k dolnímu. Opačné napojení vede ke snížení tepelného výkonu o více než 30%.



Křížové připojení.

Doporučuje se u radiátorů o délce přesahující 2000 mm a dále u těch, jejichž délka čtyřnásobně překračuje výšku. Přívod by měl být připojen k pravému nebo levému hornímu vývodu, odvod pak k protilehlému dolnímu vývodu. Opačné napojení vede ke snížení tepelného výkonu radiátoru o více než 30%.



Sedlovité připojení.

Používá se nejčastěji u radiátorů typu C, kdy je topná soustava vedena podlahou. Může se použít také u radiátorů typu H a po odstranění termostatického ventilu i u radiátorů typu CV a HV. Při použití tohoto typu připojení bude tepelný výkon radiátoru asi o 10 % nižší než je jeho jmenovitý výkon.



Připojení z podlahy.

Osa přívodní trubky leží vždy 80 mm od boční hrany radiátoru, osa odvodní trubky pak 30 mm. Opačné připojení vede ke snížení tepelného výkonu radiátoru o více než 30%.

Uchycení

Komplet konzol pro radiátory typu: CV11

Komplet konzol pro radiátory typu: CV21s, CV22, CV33




Stojan pro deskové radiátory s konvekční plochou: CV11, CV21s, CV22, CV33

Stojan pro vícedeskové radiátory: CV21s, CV22, CV33

Opravné koeficienty

Korekční koeficienty pro volbu tepelného výkonu radiátorů PURMO pro parametry jiné než 75/65/20°C

t z t p Teplota vzduchu ve vytápěné místnosti t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Tabulka byla zpracována pro koeficient n = 1,3

TECHNICKÝ KATALOG - Otopná desková, dekorační a koupelnová tělesa

TECHNICKÝ CENÍK - Otopná desková a dekorační tělesa

Deklaracja Zgodności na grzejniki PURMO typ C, V, P, PV

Produktový katalog všech výrobků Purmo

Záruční podmínky otopných deskových těles Purmo
záruka 10 let

Záruční podmínky otopných deskových těles Purmo
1. Otopná desková tělesa  PURMO jsou uvedena do oběhu na základě prohlášení o shodě s EN 442 v souladu se směrnicí Rady 89/106/EHS (nařízení vlády č.: 190/2002 Sb.).

2. RETTIG HEATING Sp. z o.o. se sídlem v Rybniku, ul. Przemysłowa, Polsko (dále zvaný „Výrobce“) poskytuje na území České republiky 10-ti letou záruku (počítaje ode dne nákupu) na  otopná desková tělesa PURMO, maximálně však 11 let počítaje od data výroby umístěného na tělesu.

3. Otopná desková tělesa  PURMO jsou určena k montáži do systému ústředního vytápění s maximálním provozním přetlakem 1MPa (0,6 MPa pro Purmo Planora) a ve kterých se používá teplonosná látka voda o maximální přípustné provozní teplotě 110 °C.

4. Maximálně přípustný přetlak během zkoušky těsnosti instalace je 1,2 MPa (0,8 MPa pro tělesa PURMO Planora). Kontrolu těsnosti instalace je nutné provádět při pracovním přetlaku rovnajícím se pracovnímu přetlaku v dané instalaci plus 0,2 MPa, avšak zkušební přetlak nemůže být menší než 0,4 MPa.

5. Záruka se vztahuje na tělesa připojena do systému ústředního vytápění realizovaných z černých ocelových,  měděných nebo plastových trubek s antidifuzní bariérou a namontována v bytových, kancelářských, obchodních a jiných prostorách, v nichž se nevyskytují škodlivé korozní vlivy způsobované látkami obsaženými ve vzduchu a zejména nedochází ke stálému nebo občasnému navlhnutí povrchu tělesa. Během trvání záruky, těleso nebo jeho prvky, u kterých se vyskytnou vady způsobené vinou výrobce a jsou nahlášeny nejpozději do 1 měsíce od data jejich vyskytnutí, budou bezplatně opraveny nebo vyměněny za nové, bez vad.

6. Podmínky k uplatnění záruky jsou:
· předložení dokladu o nákupu,
· odborná instalace v systému ústředního vytápění dle platných norem, předpisů a podmínek užívání otopných deskových těles výrobce,
· dodržení norem, předpisů a podmínek užívání otopných deskových těles výrobce.

7. Záruka se nevztahuje:
· Na tělesa namontována v instalacích ústředního vytápění přímo spojených s vysokoteplotní tepelnou síti, například prostřednictvím ejektorových stanic nebo čerpadlových směšovacích stanic,
· Na tělesa namontována v parních  instalacích,
· Na tělesa namontována v halách bazénů, automobilových myčkách, prádelnách, veřejných toaletách, koupelnách a jiných místnostech, kde se vyskytuje škodlivé působení korozních látek  obsažených ve vzduchu, nebo dochází k občasnému nebo stálému navlhnutí povrchu tělesa – toto se netýká hygienických otopných deskových těles ve verzi s dodatečným zabezpečením proti korozi, pro kterou je záruka je 6 let, maximálně však 7 let od data výroby,
· Na tělesa namontována v instalacích ústředního vytápění, kde bude voda vypouštěna častěji a na delší dobu než to vyplývá z nevyhnutných provozních požadavků,
· Na tělesa namontována v instalacích ústředního vytápění spolu s otopnými tělesy jiných typů (litinové, hliníkové, měděné, měděno-hliníkové), kde jejich počet přesahuje 50% všech vytápěcích těles v instalaci.

8. Záruka se nebude vztahovat na poškození, která vznikla nesprávným používáním, skladováním, manipulací a transportem. Týká se to zvláště:
· skladovaní na otevřeném a nekrytém prostranství,
· mechanické poškození způsobené neodbornou manipulací,
· deformace příliš vysokým zkušebním přetlakem nebo statickým přetlakem v instalaci,
· deformace způsobené v důsledku zmrznutí instalace.

9. Záruka se nebude vztahovat na výrobek, který byl kupujícím nebo třetími osobami opravován nebo měněn bez souhlasu Výrobce,

10. V případě vyskytnutí se vad v záruční době je zahájeno reklamačního řízení. Poškozený nahlásí vady prodávajícímu, který s ním vyplní Reklamační protokol s přesným popisem vzniklé vady a uvedením všech požadovaných údajů obsažených ve formuláři včetně dokladu o koupi. Prodávající přijímá Reklamační protokol a zasílá je neprodleně Výrobci doporučeným dopisem k vyřízení. Výrobce, poskytující záruku, se zavazuje odpovědět na reklamační hlášení v průběhu 14 dní od data obdržení nahlášení reklamace.

11. Výrobce, za účelem vyřízení reklamace, si vyhrazuje právo prohlédnout reklamovaný výrobek přímo na místě instalace nebo po vzájemné dohodě na jiném místě. V případě uznání reklamace se výrobce zavazuje v termínu do 14 dní od data jejího uznání k bezplatné opravě nebo výměně výrobků nebo jeho částí, které byly uznány jako vadné. V případě vad, které nemají vliv na fungování tělesa, může výrobce navrhnout slevu  z kupní ceny.

12. Výrobce  si vyhrazuje  právo volby způsobu vyřízení reklamace.

13. Doba záruky se prodlužuje o čas trvání opravy počítaný od data dodání výrobku Výrobci do dne opravy a v případě výměny tělesa za nové běží záruční doba od začátku.

14. Výrobce si vyhrazuje právo technických změn u svých výrobků bez předchozího oznámení za podmínky, že to nebude mít zásadní vliv na volbu tělesa.

15. Výrobce dodává otopná desková tělesa v obalu, který umožňuje snadnou instalaci. Je důležité, aby tento obal zůstal při montáži tělesa a to i tehdy, kdy se systém ústředního vytápění spouští za účelem ohřívání budovy při dokončovacích pracích nebo za účelem vysoušení budovy. Celkové odstranění obalu se doporučuje až po ukončení veškerých dokončovacích prací.
