Otopná desková tělesa

PURMO Hygiene

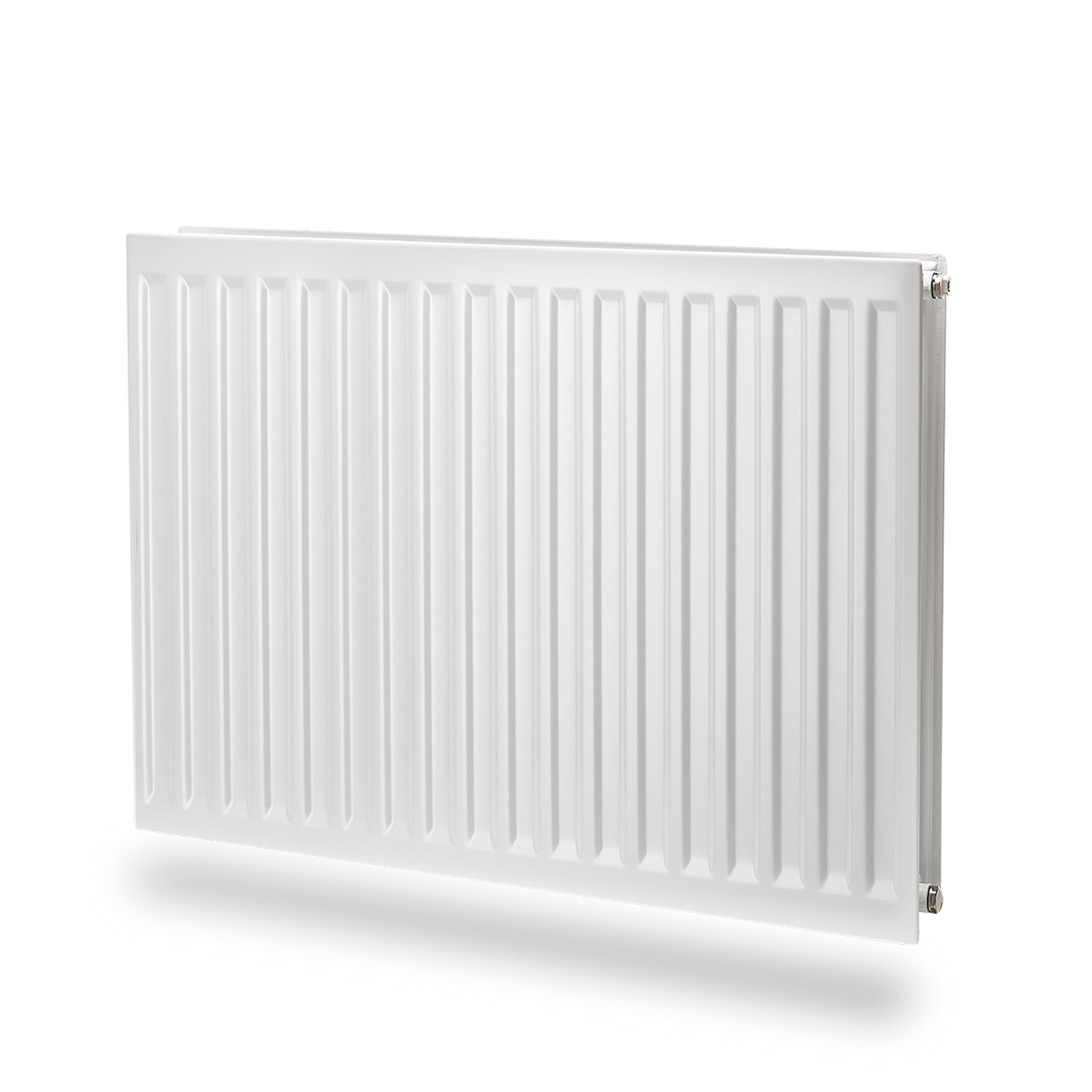

Otopná desková tělesa - PURMO Hygiene

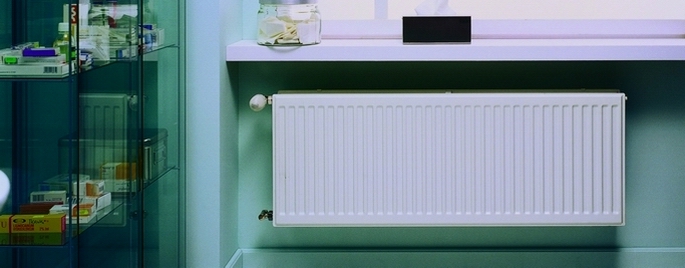

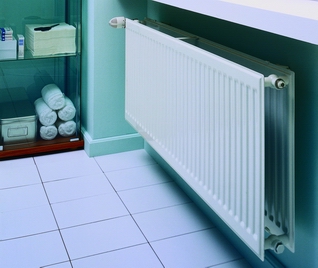

Deskové radiátory bez konvekčních ploch a krytů, určené k použití ve zdravotnických zařízeních a dalších prostorách se zvýšenými hygienickými nároky. Atest Státního hygienického ústavu PR HK/B/0050/01/2006 platný do 09.03.2011.

Čtyři boční přípojné otvory v každém rohu radiátoru s vnitřním závitem ½″.



+



Technické údaje



Materiál: hlubokotažný nízkouhlíkový plech válcovaný za studena FePO1
Tloušťka plechu: ze kterého se lisují desky na radiátory: 1.25 mm
Rozteč vertikálních vodních kanálků: 33 1/3 mm
Výšky radiátorů: 300, 450, 600, 900 mm
Délky radiátorů: 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
Maximální provozní tlak: 10 bar
Zkušební tlak: 13 bar (při výrobě)
12 bar (po instalaci)
Maximální teplota: 110°C
Barva: RAL 9016 bílá, jiné na objednávku
Základová vrstva: KTL II - kataforéza druhé generace
Povrchová vrstva: elektrostaticky nanášená
Výroba: splňuje BS EN ISO 9001, certifikáty FM 32533 a BS EN ISO 14001 certifikát EMS 75685 kontrolovaný organizací British Standards Institution
Prohlášení o shodě s normou PN-EN 442
Hygienický atest: HK/B/0050/01/2006
Záruka: 10 let

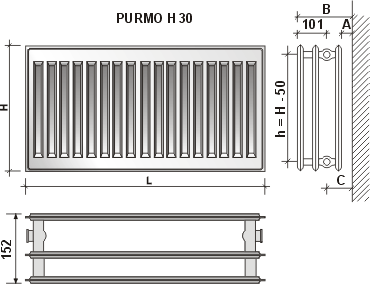

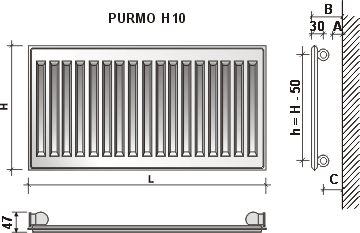

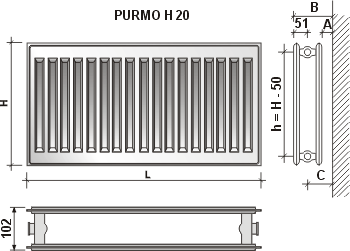

Rozměry otopných těles

Rozměry radiátorů (v milimetrech), kde:

H - výška (300, 450, 500, 600, 900)
L - délka (400, 600, 800, 1000, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000)
h - rozteč přípojných vývodů









Tepelný výkon a rozměry

Tepelný výkon [W] radiátorů při teplotě vzduchu ve vytápěné místnosti ti = 20°C (výška a délka uvedené v mm).

S potěšením Vás informujeme, že díky práci našich inženýrů z mezinárodní vědecko-vývojové skupiny Rettig ICC se nám podařilo zvýšit tepelné výkony radiátorů PURMO zdokonalením vnitřní konstrukce našich výrobků a výrobní technologie.

Testy provedené certifikovaným výzkumným střediskem ISO ve Stuttgartu v Německu potvrdily zvýšení výkonu radiátorů odstupňovaného podle jejich rozměrů. Takže například tepelný výkon radiátoru C/CV 22 600 1000 vzrostl o 3,76%.

výška 300 450 600 900
délka typ H H H H
teplota vody 10 20 30 10 20 30 10 20 30 10 20 30
ukazatel n 1.3425 1.2815 1.2957 1.3171 1.2846 1.3028 1.2916 1.2876 1.3098 1.2988 1.3042 1.3418
400 75/65°C 139 252 350 199 345 482 256 434 604 361 606 828
  70/55°C 111 203 281 159 278 386 205 349 484 290 486 659
  55/45°C 70 130 179 101 178 246 131 223 307 185 309 414
600 75/65°C 209 378 524 299 518 723 383 651 906 542 910 1241
  70/55°C 166 304 421 239 416 580 308 523 725 435 729 989
  55/45°C 104 195 268 151 267 369 197 335 460 277 464 620
800 75/65°C 278 504 699 398 690 964 511 868 1208 722 1213 1655
  70/55°C 222 405 561 319 555 773 411 698 967 580 972 1318
  55/45°C 139 260 358 202 355 492 262 446 614 369 618 827
1000 75/65°C 348 630 874 498 863 1205 639 1085 1510 903 1516 2069
  70/55°C 277 507 701 398 694 966 513 872 1209 724 1215 1648
  55/45°C 174 325 447 252 444 615 328 558 767 461 773 1034
1200 75/65°C 418 756 1049 598 1036 1446 767 1302 1812 1084 1819 2483
  70/55°C 333 608 842 478 833 1159 616 1046 1451 869 1458 1977
  55/45°C 209 390 537 303 533 737 393 669 921 554 927 1241
1400 75/65°C 487 882 1224 697 1208 1687 895 1519 2114 1264 2122 2897
  70/55°C 388 710 982 558 972 1352 719 1221 1693 1014 1701 2307
  55/45°C 243 455 626 353 622 860 459 781 1074 646 1082 1448
1600 75/65°C 557 1008 1398 797 1381 1928 1022 1736 2416 1445 2426 3310
  70/55°C 443 811 1122 637 1110 1546 821 1395 1934 1159 1944 2636
  55/45°C 278 520 716 403 711 983 524 892 1228 738 1236 1655
1800 75/65°C 626 1134 1573 896 1553 2169 1150 1953 2718 1625 2729 3724
  70/55°C 499 912 1263 717 1249 1739 924 1570 2176 1304 2187 2966
  55/45°C 313 585 805 454 800 1106 590 1004 1381 831 1391 1861
2000 75/65°C 696 1260 1748 996 1726 2410 1278 2170 3020 1806 3032 4138
  70/55°C 554 1014 1403 797 1388 1932 1026 1744 2418 1449 2430 3295
  55/45°C 348 650 895 504 889 1229 656 1115 1535 923 1545 2068
2300 75/65°C 800 1449 2010 1145 1985 2772 1470 2496 3473 2077 3487 4759
  70/55°C 637 1166 1613 916 1596 2222 1180 2006 2781 1666 2795 3790
  55/45°C 400 747 1029 580 1022 1413 754 1283 1765 1061 1777 2378
2600 75/65°C 905 1638 2272 1295 2244 3133 1661 2821 3926 2348 3942 5379
  70/55°C 720 1318 1824 1035 1804 2512 1334 2267 3144 1883 3159 4284
  55/45°C 452 845 1163 655 1155 1598 852 1450 1995 1200 2009 2689
3000 75/65°C 1044 1890 2622 1494 2589 3615 1917 3255 4530 2709 4548 6207
  70/55°C 831 1521 2104 1195 2082 2898 1540 2616 3627 2173 3645 4943
  55/45°C 522 975 1342 756 1333 1844 983 1673 2302 1384 2318 3102

Vodní objem a hmotnost

výška: 300 450 600 900
10 20 30 10 20 30 10 20 30 10 20 30
hmotnost: 6,8 13,3  19,7 9,7  19,6   29,2   12,6  24,9 36,9 18,7 36,7 54,7
objem: 1,7 3,4 5,0 2,3 4,8 7,0 3,0 6,2 9,0 4,4 8,9 13,0

Hmotnost je uvedena v kilogramech na 1 metr délky radiátoru.
Objem vody je uveden v dm³ na 1 metr délky radiátoru.

Hydraulické charakteristiky

Odpor průtoku vody radiátorem závisí na proudu jejího objemu.

U jednodeskových radiátorů typu C11 a H10 se pokles tlaku v radiátoru vyjadřuje rovnicí:

Δp = 0,0160 * q2
Kv = 2,5 m³/h

U vícedeskových radiátorů typu C21s, C22 a C33 a také H20 a H30 se pokles tlaku v radiátoru vyjadřuje rovnicí:

Δp= 0,0105 * q2
Kv = 3,1 m³/h

kde:

Δp - odpor průtoku vody radiátorem vyjádřený v Pascalech [Pa]
q - proud objemu vody protékající radiátorem, vyjádřený v kilogramech za hodinu [kg/h]

Způsoby připojení

Jednostranné boční připojení.

Jedná se o nejčastěji používané řešení, které umožňuje připojit radiátory jak z pravé, tak z levé strany. Přívod by měl být připojen k hornímu vývodu radiátoru, odvod pak k dolnímu. Opačné napojení vede ke snížení tepelného výkonu o více než 30%.



Křížové připojení.

Doporučuje se u radiátorů o délce přesahující 2000 mm a dále u těch, jejichž délka čtyřnásobně překračuje výšku. Přívod by měl být připojen k pravému nebo levému hornímu vývodu, odvod pak k protilehlému dolnímu vývodu. Opačné napojení vede ke snížení tepelného výkonu radiátoru o více než 30%.



Sedlovité připojení.

Používá se nejčastěji u radiátorů typu C, kdy je topná soustava vedena podlahou. Může se použít také u radiátorů typu H a po odstranění termostatického ventilu i u radiátorů typu CV a HV. Při použití tohoto typu připojení bude tepelný výkon radiátoru asi o 10 % nižší než je jeho jmenovitý výkon.

Opravné koeficienty

Korekční koeficienty pro volbu tepelného výkonu radiátorů PURMO pro parametry jiné než 75/65/20°C

t z t p Teplota vzduchu ve vytápěné místnosti t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Tabulka byla zpracována pro koeficient n = 1,3

Uchycení

Nástěnná konzola pro radiátory typu H10, H20, H30

Počet konzol v závislosti na výšce a délce radiátoru je uveden ve zvláštní tabulce..

Podlahový stojan typu 815 pro vícedeskové radiátory typu H20, H30

Toto řešení Ministerstvo zdravotnictví a sociální péče nedoporučuje pro zdravotnická zařízení, je však možné jej využít u jiných objektů bez speciálních hygienických nároků.

TECHNICKÝ KATALOG - Otopná desková, dekorační a koupelnová tělesa

TECHNICKÝ CENÍK - Otopná desková a dekorační tělesa

Produktový katalog všech výrobků Purmo

Deklaracja Zgodności na grzejniki PURMO typ C, V, P, PV

Záruční podmínky otopných deskových těles Purmo
záruka 10 let

Záruční podmínky otopných deskových těles Purmo
1. Otopná desková tělesa  PURMO jsou uvedena do oběhu na základě prohlášení o shodě s EN 442 v souladu se směrnicí Rady 89/106/EHS (nařízení vlády č.: 190/2002 Sb.).

2. RETTIG HEATING Sp. z o.o. se sídlem v Rybniku, ul. Przemysłowa, Polsko (dále zvaný „Výrobce“) poskytuje na území České republiky 10-ti letou záruku (počítaje ode dne nákupu) na  otopná desková tělesa PURMO, maximálně však 11 let počítaje od data výroby umístěného na tělesu.

3. Otopná desková tělesa  PURMO jsou určena k montáži do systému ústředního vytápění s maximálním provozním přetlakem 1MPa (0,6 MPa pro Purmo Planora) a ve kterých se používá teplonosná látka voda o maximální přípustné provozní teplotě 110 °C.

4. Maximálně přípustný přetlak během zkoušky těsnosti instalace je 1,2 MPa (0,8 MPa pro tělesa PURMO Planora). Kontrolu těsnosti instalace je nutné provádět při pracovním přetlaku rovnajícím se pracovnímu přetlaku v dané instalaci plus 0,2 MPa, avšak zkušební přetlak nemůže být menší než 0,4 MPa.

5. Záruka se vztahuje na tělesa připojena do systému ústředního vytápění realizovaných z černých ocelových,  měděných nebo plastových trubek s antidifuzní bariérou a namontována v bytových, kancelářských, obchodních a jiných prostorách, v nichž se nevyskytují škodlivé korozní vlivy způsobované látkami obsaženými ve vzduchu a zejména nedochází ke stálému nebo občasnému navlhnutí povrchu tělesa. Během trvání záruky, těleso nebo jeho prvky, u kterých se vyskytnou vady způsobené vinou výrobce a jsou nahlášeny nejpozději do 1 měsíce od data jejich vyskytnutí, budou bezplatně opraveny nebo vyměněny za nové, bez vad.

6. Podmínky k uplatnění záruky jsou:
· předložení dokladu o nákupu,
· odborná instalace v systému ústředního vytápění dle platných norem, předpisů a podmínek užívání otopných deskových těles výrobce,
· dodržení norem, předpisů a podmínek užívání otopných deskových těles výrobce.

7. Záruka se nevztahuje:
· Na tělesa namontována v instalacích ústředního vytápění přímo spojených s vysokoteplotní tepelnou síti, například prostřednictvím ejektorových stanic nebo čerpadlových směšovacích stanic,
· Na tělesa namontována v parních  instalacích,
· Na tělesa namontována v halách bazénů, automobilových myčkách, prádelnách, veřejných toaletách, koupelnách a jiných místnostech, kde se vyskytuje škodlivé působení korozních látek  obsažených ve vzduchu, nebo dochází k občasnému nebo stálému navlhnutí povrchu tělesa – toto se netýká hygienických otopných deskových těles ve verzi s dodatečným zabezpečením proti korozi, pro kterou je záruka je 6 let, maximálně však 7 let od data výroby,
· Na tělesa namontována v instalacích ústředního vytápění, kde bude voda vypouštěna častěji a na delší dobu než to vyplývá z nevyhnutných provozních požadavků,
· Na tělesa namontována v instalacích ústředního vytápění spolu s otopnými tělesy jiných typů (litinové, hliníkové, měděné, měděno-hliníkové), kde jejich počet přesahuje 50% všech vytápěcích těles v instalaci.

8. Záruka se nebude vztahovat na poškození, která vznikla nesprávným používáním, skladováním, manipulací a transportem. Týká se to zvláště:
· skladovaní na otevřeném a nekrytém prostranství,
· mechanické poškození způsobené neodbornou manipulací,
· deformace příliš vysokým zkušebním přetlakem nebo statickým přetlakem v instalaci,
· deformace způsobené v důsledku zmrznutí instalace.

9. Záruka se nebude vztahovat na výrobek, který byl kupujícím nebo třetími osobami opravován nebo měněn bez souhlasu Výrobce,

10. V případě vyskytnutí se vad v záruční době je zahájeno reklamačního řízení. Poškozený nahlásí vady prodávajícímu, který s ním vyplní Reklamační protokol s přesným popisem vzniklé vady a uvedením všech požadovaných údajů obsažených ve formuláři včetně dokladu o koupi. Prodávající přijímá Reklamační protokol a zasílá je neprodleně Výrobci doporučeným dopisem k vyřízení. Výrobce, poskytující záruku, se zavazuje odpovědět na reklamační hlášení v průběhu 14 dní od data obdržení nahlášení reklamace.

11. Výrobce, za účelem vyřízení reklamace, si vyhrazuje právo prohlédnout reklamovaný výrobek přímo na místě instalace nebo po vzájemné dohodě na jiném místě. V případě uznání reklamace se výrobce zavazuje v termínu do 14 dní od data jejího uznání k bezplatné opravě nebo výměně výrobků nebo jeho částí, které byly uznány jako vadné. V případě vad, které nemají vliv na fungování tělesa, může výrobce navrhnout slevu  z kupní ceny.

12. Výrobce  si vyhrazuje  právo volby způsobu vyřízení reklamace.

13. Doba záruky se prodlužuje o čas trvání opravy počítaný od data dodání výrobku Výrobci do dne opravy a v případě výměny tělesa za nové běží záruční doba od začátku.

14. Výrobce si vyhrazuje právo technických změn u svých výrobků bez předchozího oznámení za podmínky, že to nebude mít zásadní vliv na volbu tělesa.

15. Výrobce dodává otopná desková tělesa v obalu, který umožňuje snadnou instalaci. Je důležité, aby tento obal zůstal při montáži tělesa a to i tehdy, kdy se systém ústředního vytápění spouští za účelem ohřívání budovy při dokončovacích pracích nebo za účelem vysoušení budovy. Celkové odstranění obalu se doporučuje až po ukončení veškerých dokončovacích prací.
