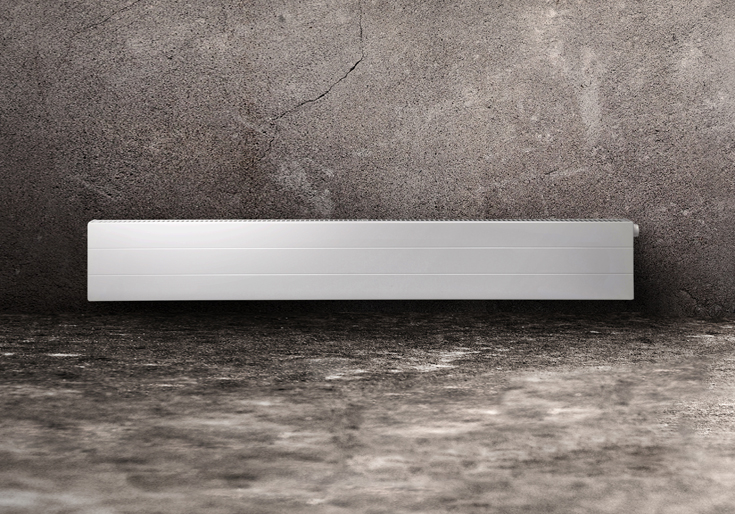

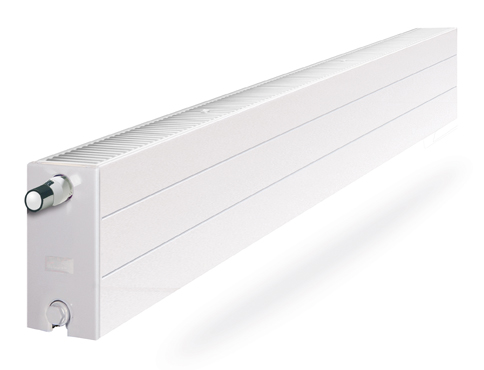

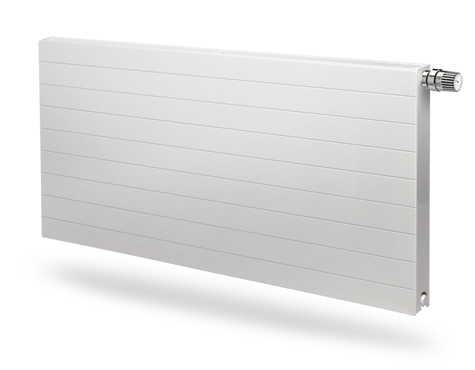

 DESKOVÁ TĚLESA PURMO RAMO VENTIL COMPACT

Ocelové deskové těleso Purmo Ramo Ventil Compact je těleso se spodním nebo bočním napojením. Jeho předností je dokonale hladká čelní deska s jemnými horizontálními prolisy po celé délce tělesa. Díky tomu získáme nejenom výkonné, ale také estetické vytápění. Díky jednoduchému designu a široké paletě dostupných barev je tento radiátor velmi univerzální, hodí se jak pro instalace do nových domů, tak pro rekonstrukce starších objektů.

Spodní napojení G ½“ umožňuje instalaci otopného systému bez rušivých vlivů.



+

 DESKOVÁ TĚLESA PURMO RAMO VENTIL COMPACT - technické údaje

Materiál: vysoce kvalitní hlubokotažný nízkouhlíkový plech válcovaný za studena
Maximální provozní tlak: 10 barů
Maximální teplota: 110°C

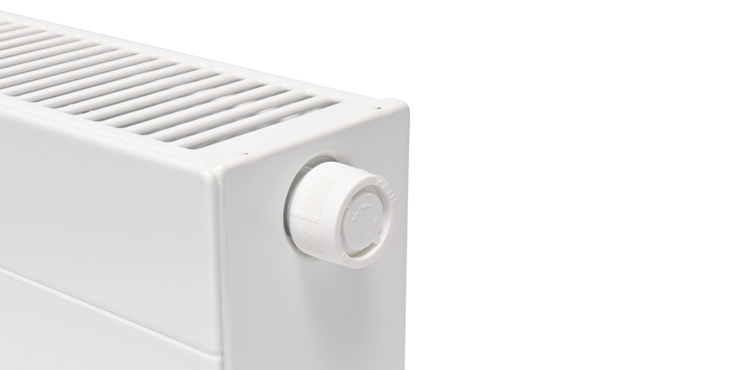

Příslušenství: termostatický ventil s výchozí regulací
Příprava povrchu: brokování, odmašťování, fosforace, proplachování demineralizovanou vodou, KTL 2. generace
Normy, atesty: PN EN 442, ISO 9001, ISO 14001
Použití: vodní soustavy ústředního vytápění
Prohlášení o shodě s normou PN-EN 442-1: 1992/A1:2005
PN-EN 442-2: 1992/A2:2005
PN-EN 442-1:2005
Záruka: 10 let



Modely jsou dostupné ve více než 200 variantách barev dle vzorníku RAL



Rozměry otopných těles

Rozměry radiátorů (v milimetrech), kde:

Výška: 200
Délka: 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000



Boční pohled:




Pro typy 21s, 22, 33 možnost montáže  také na stojánkové konzole.

Typ 44 - montáž pouze na stojánkové konzole.

Tepelný výkon a rozměry

Tepelný výkon otopných deskových těles (W) je stanoven dle normy EN 442 pro teplotní spád 75/65/20 ˚C a 70/55/20 ˚C.

výška 300 500 600
délka typ RCV RCV RCV
teplota vody 11 22 33 11

21s

22 33 11 21s 22  33
ukazatel n 1.2820 1.3000 1.3159 1.2827

1.2907

1.3197 1.3331 1.2831 1.2967 1.3295  1.3417
400 75/65°C 212 375 526 329

445

578 798 384 515 670 924
  70/55°C 170 301 420 265

358

462 637 309 413 535 736
500 75/65°C 265 469 657 412

557

722 998 481 644 838 1155
  70/55°C 213 376 526 331

447

577 796 386 517 669 919
600 75/65°C 317 562 788 494

668

866 1198 577 773 1006 1385
  70/55°C 255 451 631 397

536

693 955 464 620 802 1103
700 75/65°C - - - -

-

- - - - - -
  70/55°C - - - -

-

- - - - - -
800 75/65°C 423 750 1051 658

890

1155 1597 769 1030 1341 1847
  70/55°C 340 601 841 530

715

923 1274 618 827 1070 1471
900 75/65°C - - - -

-

- - - - - -
  70/55°C - - - -

-

- - - - - -
1000 75/65°C 529 937 1314 823

1113

1444 1996 961 1288 1676 2309
  70/55°C 426 752 1051 662

894

1154 1592 773 1034 1337 1839
1100 75/65°C - - - -

-

- - - - - -
  70/55°C - - - -

-

- - - - - -
1200 75/65°C 635 1124 1577 988

1336

1733 2395 1153 1546 2011 2771
  70/55°C 511 902 1261 794

1073

1385 1910 928 1240 1605 2207
1400 75/65°C 741 1312 1840 1152

1558

2022 2794 1345 1803 2346 3233
  70/55°C 596 1052 1471 927

1252

1616 2229 1082 1447 1872 2574
1600 75/65°C 846 1499 2102 1317

1781

2310 3194 1538 2061 2682 3694
  70/55°C 681 1202 1682 1059

1431

1847 2547 1237 1654 2140 2942
1800 75/65°C 952 1687 2365 1481

2003

2599 3593 1730 2318 3017 4156
  70/55°C 766 1353 1892 1192

1609

2078 2865 1391 1860 2407 3310
2000 75/65°C 1058 1874 2628 1646

2226

2888 3992 1922 2576 3352 4618
  70/55°C 851 1503 2102 1324

1788

2309 3184 1546 2067 2675 3678
2300 75/65°C 1217 2155 3022 1893

2560

3321 4591 2210 2962 3855 5311
  70/55°C 979 1728 2417 1523

2056

2655 3661 1778 2377 3076 4229
2600 75/65°C 1375 2436 3416 2140

2894

3754 5190 2499 3349 4358 6003
  70/55°C 1106 1954 2733 1721

2325

3001 4139 2010 2687 3477 4781
3000 75/65°C 1587 2811 3942 2469

3339

4332 5988 2883 3864 5028 6927
  70/55°C 1277 2255 3153 1986

2682

3463 4776 2319 3101 4012 5516
výška 900
délka typ RCV
teplota vody 11

21s

22 33
ukazatel n 1.3013

1.3371

1.3488 1.3612
400 75/65°C 539

706

920 1268
  70/55°C 432

563

732 1007
500 75/65°C 674

883

1151 1586
  70/55°C 540

703

915 1258
600 75/65°C 808

1059

1381 1903
  70/55°C 648

844

1098 1510
700 75/65°C -

-

- -
  70/55°C -

-

- -
800 75/65°C 1078

1412

1841 2537
  70/55°C 864

1125

1464 2014
900 75/65°C -

-

- -
  70/55°C -

-

- -
1000 75/65°C 1347

1765

2301 3171
  70/55°C 1080

1407

1830 2517
1100 75/65°C -

-

- -
  70/55°C -

-

- -
1200 75/65°C 1616

2118

2761 3805
  70/55°C 1296

1688

2196 3020
1400 75/65°C 1886

2471

3221 4439
  70/55°C 1512

1969

2562 3524
1600 75/65°C 2155

2824

3682 5074
  70/55°C 1728

2251

2928 4027
1800 75/65°C 2425

3177

4142 5708
  70/55°C 1944

2532

3294 4531
2000 75/65°C 2694

3530

4602 6342
  70/55°C 2160

2813

3661 5034
2300 75/65°C -

-

- -
  70/55°C -

-

- -
2600 75/65°C -

-

- -
  70/55°C -

-

- -
3000 75/65°C -

-

- -
  70/55°C -

-

- -

Vodní objem a hmotnost



výška:

300 500 600 900
11 22

33

11 21s

22

33 11 21s

22

33 11 21s

22

33

hmotnost:

11,7 19,1

26,9

16,1 23,7

27,0

42,2  24,8 33,7

38,0

56,4  36,5 49,8

58,9

84,9

objem:

1,5 3,2

5,1

2,9 5,2

5,2

7,5 3,4 6,1

6,1

8,8 4,5 8,8

8,8

13,0

Hmotnost je uvedena v kilogramech na 1 metr délky radiátoru.
Objem vody je uveden v dm³ na 1 metr délky radiátoru.

Hydraulické charakteristiky

Radiátory typu CV mají vestavěný termostatický ventil a proto se jejich hydraulická charakteristika vyjadřuje pro komplet radiátoru s ventilem. Tato charakteristika je zobrazena v přiloženém nomogramu.

Příklad volby výchozího nastavení:

Údaje:

požadované teplo - Qc = 1160 Wat
rozdíl teplot - Δt = 20 K (80/60°C)
úbytek tlaku - Δp = 6 kPa

= 600 dPa
přepočtová konstanta - C = 1,163

Výpočty:

průtok objemu vody

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Pro průtok q = 50 kg/h a úbytek tlaku 600 dPa načítáme z nomogramu hodnotu výchozího nastavení 3.

Opravné koeficienty

Korekční koeficienty pro volbu tepelného výkonu radiátorů PURMO pro parametry jiné než 75/65/20°C

t z t p Teplota vzduchu ve vytápěné místnosti t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabulka byla zpracována pro koeficient n = 1,3

Způsoby připojení



Připojení spodní



Využití tohoto způsobu připojení je pouze u těles se spodním připojením. Osová vzdálenost vstupního napojení je vždy 80 mm od bližší hrany tělesa a osová vzdálenost výstupního napojení je 30 mm od hrany. Obrácené zapojení nám sníží výkon tělesa min o 30 %.



Připojení spodní-boční

Otopná tělesa se spodním připojením mohou být zapojena kombinovaně, tak jak ukazují obrázky. Vlastnosti připojení jsou pak totožné s napojením bočním jednostranným a křížovým.





Uchycení

Komplet konzol pro radiátory typu: RCV21s, RCV22, RCV33




Stojanová konzole pro uchycení do přestupní plochy: RCV21s, RCV22, RCV33, RCV44

Prohlášení o shodě pro radiátory PURMO typu C, V, P, PV

Prohlášení o shodě II/2014

TECHNICKÝ CENÍK - Otopná desková a dekorační tělesa

TECHNICKÝ KATALOG - Otopná desková a dekorační tělesa 2022

Záruční podmínky otopných deskových těles Purmo
záruka 10 let

Záruční podmínky otopných deskových těles Purmo
1. Otopná desková tělesa  PURMO jsou uvedena do oběhu na základě prohlášení o shodě s EN 442 v souladu se směrnicí Rady 89/106/EHS (nařízení vlády č.: 190/2002 Sb.).

2. RETTIG HEATING Sp. z o.o. se sídlem v Rybniku, ul. Przemysłowa, Polsko (dále zvaný „Výrobce“) poskytuje na území České republiky 10-ti letou záruku (počítaje ode dne nákupu) na  otopná desková tělesa PURMO, maximálně však 11 let počítaje od data výroby umístěného na tělesu.

3. Otopná desková tělesa  PURMO jsou určena k montáži do systému ústředního vytápění s maximálním provozním přetlakem 1MPa (0,6 MPa pro Purmo Planora) a ve kterých se používá teplonosná látka voda o maximální přípustné provozní teplotě 110 °C.

4. Maximálně přípustný přetlak během zkoušky těsnosti instalace je 1,2 MPa (0,8 MPa pro tělesa PURMO Planora). Kontrolu těsnosti instalace je nutné provádět při pracovním přetlaku rovnajícím se pracovnímu přetlaku v dané instalaci plus 0,2 MPa, avšak zkušební přetlak nemůže být menší než 0,4 MPa.

5. Záruka se vztahuje na tělesa připojena do systému ústředního vytápění realizovaných z černých ocelových,  měděných nebo plastových trubek s antidifuzní bariérou a namontována v bytových, kancelářských, obchodních a jiných prostorách, v nichž se nevyskytují škodlivé korozní vlivy způsobované látkami obsaženými ve vzduchu a zejména nedochází ke stálému nebo občasnému navlhnutí povrchu tělesa. Během trvání záruky, těleso nebo jeho prvky, u kterých se vyskytnou vady způsobené vinou výrobce a jsou nahlášeny nejpozději do 1 měsíce od data jejich vyskytnutí, budou bezplatně opraveny nebo vyměněny za nové, bez vad.

6. Podmínky k uplatnění záruky jsou:
· předložení dokladu o nákupu,
· odborná instalace v systému ústředního vytápění dle platných norem, předpisů a podmínek užívání otopných deskových těles výrobce,
· dodržení norem, předpisů a podmínek užívání otopných deskových těles výrobce.

7. Záruka se nevztahuje:
· Na tělesa namontována v instalacích ústředního vytápění přímo spojených s vysokoteplotní tepelnou síti, například prostřednictvím ejektorových stanic nebo čerpadlových směšovacích stanic,
· Na tělesa namontována v parních  instalacích,
· Na tělesa namontována v halách bazénů, automobilových myčkách, prádelnách, veřejných toaletách, koupelnách a jiných místnostech, kde se vyskytuje škodlivé působení korozních látek  obsažených ve vzduchu, nebo dochází k občasnému nebo stálému navlhnutí povrchu tělesa – toto se netýká hygienických otopných deskových těles ve verzi s dodatečným zabezpečením proti korozi, pro kterou je záruka je 6 let, maximálně však 7 let od data výroby,
· Na tělesa namontována v instalacích ústředního vytápění, kde bude voda vypouštěna častěji a na delší dobu než to vyplývá z nevyhnutných provozních požadavků,
· Na tělesa namontována v instalacích ústředního vytápění spolu s otopnými tělesy jiných typů (litinové, hliníkové, měděné, měděno-hliníkové), kde jejich počet přesahuje 50% všech vytápěcích těles v instalaci.

8. Záruka se nebude vztahovat na poškození, která vznikla nesprávným používáním, skladováním, manipulací a transportem. Týká se to zvláště:
· skladovaní na otevřeném a nekrytém prostranství,
· mechanické poškození způsobené neodbornou manipulací,
· deformace příliš vysokým zkušebním přetlakem nebo statickým přetlakem v instalaci,
· deformace způsobené v důsledku zmrznutí instalace.

9. Záruka se nebude vztahovat na výrobek, který byl kupujícím nebo třetími osobami opravován nebo měněn bez souhlasu Výrobce,

10. V případě vyskytnutí se vad v záruční době je zahájeno reklamačního řízení. Poškozený nahlásí vady prodávajícímu, který s ním vyplní Reklamační protokol s přesným popisem vzniklé vady a uvedením všech požadovaných údajů obsažených ve formuláři včetně dokladu o koupi. Prodávající přijímá Reklamační protokol a zasílá je neprodleně Výrobci doporučeným dopisem k vyřízení. Výrobce, poskytující záruku, se zavazuje odpovědět na reklamační hlášení v průběhu 14 dní od data obdržení nahlášení reklamace.

11. Výrobce, za účelem vyřízení reklamace, si vyhrazuje právo prohlédnout reklamovaný výrobek přímo na místě instalace nebo po vzájemné dohodě na jiném místě. V případě uznání reklamace se výrobce zavazuje v termínu do 14 dní od data jejího uznání k bezplatné opravě nebo výměně výrobků nebo jeho částí, které byly uznány jako vadné. V případě vad, které nemají vliv na fungování tělesa, může výrobce navrhnout slevu  z kupní ceny.

12. Výrobce  si vyhrazuje  právo volby způsobu vyřízení reklamace.

13. Doba záruky se prodlužuje o čas trvání opravy počítaný od data dodání výrobku Výrobci do dne opravy a v případě výměny tělesa za nové běží záruční doba od začátku.

14. Výrobce si vyhrazuje právo technických změn u svých výrobků bez předchozího oznámení za podmínky, že to nebude mít zásadní vliv na volbu tělesa.

15. Výrobce dodává otopná desková tělesa v obalu, který umožňuje snadnou instalaci. Je důležité, aby tento obal zůstal při montáži tělesa a to i tehdy, kdy se systém ústředního vytápění spouští za účelem ohřívání budovy při dokončovacích pracích nebo za účelem vysoušení budovy. Celkové odstranění obalu se doporučuje až po ukončení veškerých dokončovacích prací.
