Otopná desková tělesa výšky 200mm

PURMO Plan Ventil Compact D

Otopná desková tělesa výšky 200mm - PURMO Plan Ventil Compact D

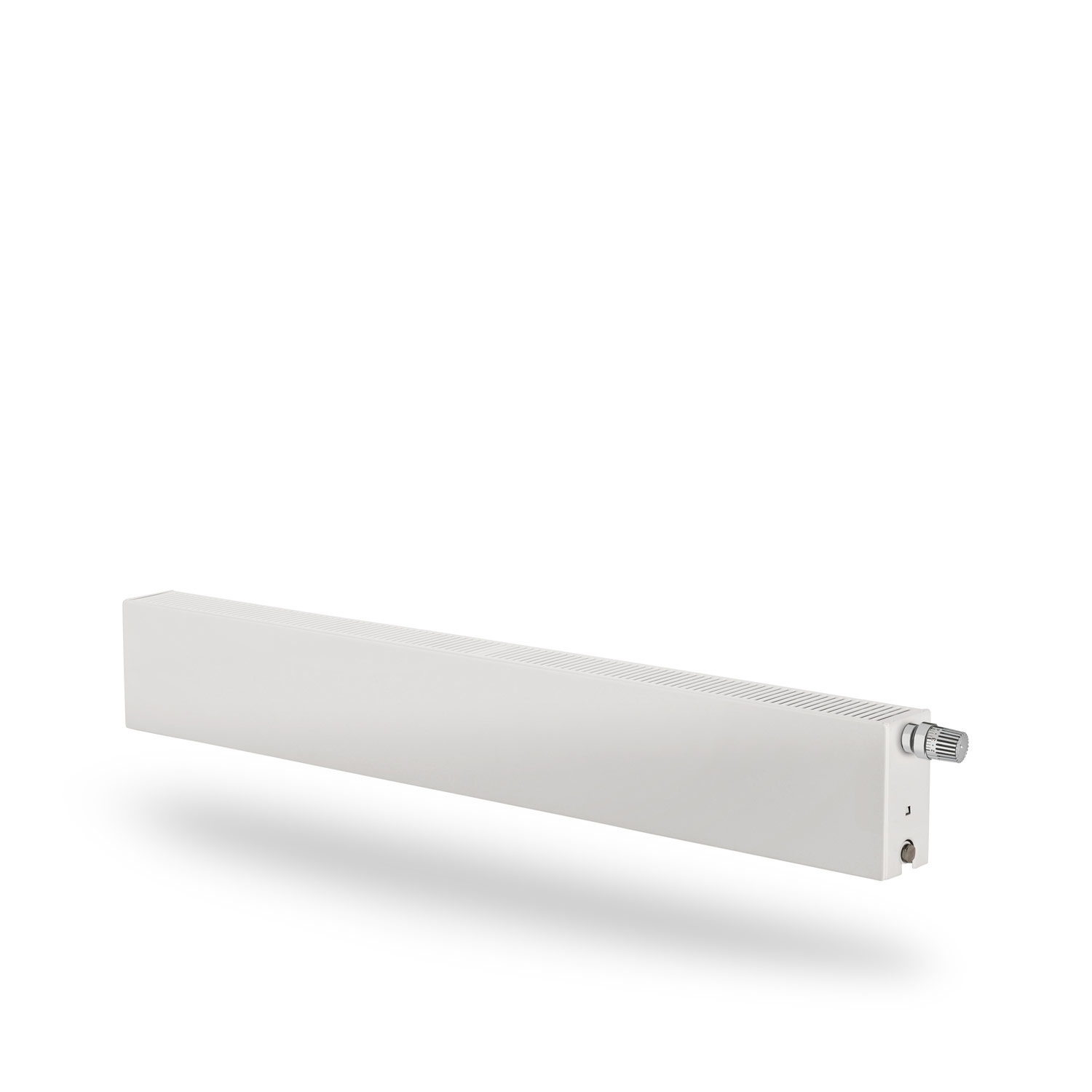

DESKOVÁ TĚLESA PURMO PLAN VENTIL COMPACT D



Ocelové deskové těleso Purmo Plan Ventil Compact D je těleso se spodním nebo bočním napojením. Jeho předností je dokonale hladká čelní deska i zadní deska. Díky tomu získáme nejenom výkonné, ale také estetické vytápění. Díky jednoduchému designu a široké paletě dostupných barev je tento radiátor velmi univerzální, hodí se jak pro instalace do nových domů, tak pro rekonstrukce starších objektů.

Spodní napojení G ½“ umožňuje instalaci otopného systému bez rušivých vlivů.

+

DESKOVÁ TĚLESA PURMO PLAN VENTIL COMPACT D  - technické údaje:

Materiál: vysoce kvalitní hlubokotažný nízkouhlíkový plech válcovaný za studena
Maximální provozní tlak: 10 barů
Maximální teplota: 110°C
Příslušenství: termostatický ventil s výchozí regulací
Příprava povrchu: brokování, odmašťování, fosforace, proplachování demineralizovanou vodou, KTL 2. generace
Normy, atesty: PN EN 442, ISO 9001, ISO 14001
Použití: vodní soustavy ústředního vytápění
Záruka: 10 let

Modely jsou dostupné ve více než 200 variantách barev dle vzorníku RAL.



Rozměry otopných těles

Rozměry radiátorů (v milimetrech), kde:

Výška: 200
Délka: 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000



Boční pohled:

Montáž pouze na stojánkové konzole.

Tepelný výkon a rozměry

Tepelný výkon [W] radiátorů při teplotě vzduchu ve vytápěné místnosti ti = 20°C (výška a délka uvedené v mm).

výška 200
délka typ FFCV
teplota vody 21s

22

33 44
ukazatel n 1.3060

1.3480

1.3360 1.3570
600 75/65°C 332 448 644 805
  70/55°C 266 356 513 639
700 75/65°C 387 523 752 939
  70/55°C 310 416 599 746
800 75/65°C 442 598 859 1073
  70/55°C 354 476 685 852
900 75/65°C 498 672 967 1207
  70/55°C 399 535 771 959
1000 75/65°C 553 747 1074 1341
  70/55°C 443 594 856 1065
1100 75/65°C 608 822 1181 1475
  70/55°C 487 654 941 1172
1200 75/65°C 664 896 1289 1609
  70/55°C 532 713 1028 1278
1400 75/65°C 774 1046 1504 1877
  70/55°C 620 832 1199 1491
1600 75/65°C 885 1195 1718 2146
  70/55°C 709 951 1370 1705
1800 75/65°C 995 1345 1933 2414
  70/55°C 797 1070 1541 1917
2000 75/65°C 1106 1494 2148 2682
  70/55°C 886 1189 1712 2130
2300 75/65°C 1272 1718 2470 3084
  70/55°C 1019 1367 1969 2450
2600 75/65°C 1438 1942 2792 3487
  70/55°C 1152 1545 2226 2770
3000 75/65°C 1659 2241 3222 4023
  70/55°C 1329 1783 2568 3196

Vodní objem a hmotnost



výška: 200
21s 22

33

44
hmotnost: 14,6 17,6

24,3

30,9
objem: 2,5 2,5

3,8

5,0

Hmotnost je uvedena v kilogramech na 1 metr délky radiátoru.
Objem vody je uveden v dm³ na 1 metr délky radiátoru.

Hydraulické charakteristiky

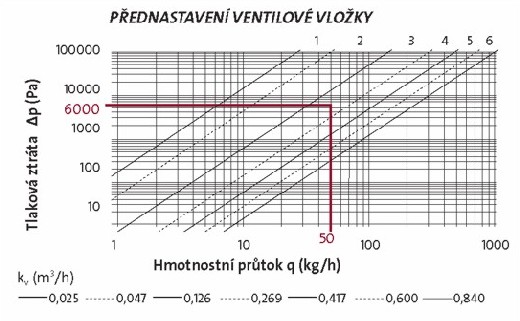

Radiátory typu CV mají vestavěný termostatický ventil a proto se jejich hydraulická charakteristika vyjadřuje pro komplet radiátoru s ventilem. Tato charakteristika je zobrazena v přiloženém nomogramu.

Příklad volby výchozího nastavení:

Údaje:

požadované teplo - Qc = 1160 Wat
rozdíl teplot - Δt = 20 K (80/60°C)
úbytek tlaku - Δp = 6 kPa

= 600 dPa
přepočtová konstanta - C = 1,163

Výpočty:

průtok objemu vody

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

Pro průtok q = 50 kg/h a úbytek tlaku 600 dPa načítáme z nomogramu hodnotu výchozího nastavení 3.

Způsoby připojení



Připojení spodní



Využití tohoto způsobu připojení je pouze u těles se spodním připojením. Osová vzdálenost vstupního napojení je vždy 80 mm od bližší hrany tělesa a osová vzdálenost výstupního napojení je 30 mm od hrany. Obrácené zapojení nám sníží výkon tělesa min o 30 %.



Připojení spodní-boční

Otopná tělesa se spodním připojením mohou být zapojena kombinovaně, tak jak ukazují obrázky. Vlastnosti připojení jsou pak totožné s napojením bočním jednostranným a křížovým.

Uchycení

Stojanová konzole pro uchycení do přestupní plochy FFCV21s, FFCV22, FFCV33, FFCV44

Opravné koeficienty

Korekční koeficienty pro volbu tepelného výkonu radiátorů PURMO pro parametry jiné než 75/65/20°C

t z t p Teplota vzduchu ve vytápěné místnosti t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

Tabulka byla zpracována pro koeficient n = 1,3

TECHNICKÝ KATALOG - Otopná desková, dekorační a koupelnová tělesa

TECHNICKÝ CENÍK - Otopná desková a dekorační tělesa

Produktový katalog všech výrobků Purmo

Záruční podmínky otopných deskových těles Purmo
záruka 10 let

Záruční podmínky otopných deskových těles Purmo
1. Otopná desková tělesa  PURMO jsou uvedena do oběhu na základě prohlášení o shodě s EN 442 v souladu se směrnicí Rady 89/106/EHS (nařízení vlády č.: 190/2002 Sb.).

2. RETTIG HEATING Sp. z o.o. se sídlem v Rybniku, ul. Przemysłowa, Polsko (dále zvaný „Výrobce“) poskytuje na území České republiky 10-ti letou záruku (počítaje ode dne nákupu) na  otopná desková tělesa PURMO, maximálně však 11 let počítaje od data výroby umístěného na tělesu.

3. Otopná desková tělesa  PURMO jsou určena k montáži do systému ústředního vytápění s maximálním provozním přetlakem 1MPa (0,6 MPa pro Purmo Planora) a ve kterých se používá teplonosná látka voda o maximální přípustné provozní teplotě 110 °C.

4. Maximálně přípustný přetlak během zkoušky těsnosti instalace je 1,2 MPa (0,8 MPa pro tělesa PURMO Planora). Kontrolu těsnosti instalace je nutné provádět při pracovním přetlaku rovnajícím se pracovnímu přetlaku v dané instalaci plus 0,2 MPa, avšak zkušební přetlak nemůže být menší než 0,4 MPa.

5. Záruka se vztahuje na tělesa připojena do systému ústředního vytápění realizovaných z černých ocelových,  měděných nebo plastových trubek s antidifuzní bariérou a namontována v bytových, kancelářských, obchodních a jiných prostorách, v nichž se nevyskytují škodlivé korozní vlivy způsobované látkami obsaženými ve vzduchu a zejména nedochází ke stálému nebo občasnému navlhnutí povrchu tělesa. Během trvání záruky, těleso nebo jeho prvky, u kterých se vyskytnou vady způsobené vinou výrobce a jsou nahlášeny nejpozději do 1 měsíce od data jejich vyskytnutí, budou bezplatně opraveny nebo vyměněny za nové, bez vad.

6. Podmínky k uplatnění záruky jsou:
· předložení dokladu o nákupu,
· odborná instalace v systému ústředního vytápění dle platných norem, předpisů a podmínek užívání otopných deskových těles výrobce,
· dodržení norem, předpisů a podmínek užívání otopných deskových těles výrobce.

7. Záruka se nevztahuje:
· Na tělesa namontována v instalacích ústředního vytápění přímo spojených s vysokoteplotní tepelnou síti, například prostřednictvím ejektorových stanic nebo čerpadlových směšovacích stanic,
· Na tělesa namontována v parních  instalacích,
· Na tělesa namontována v halách bazénů, automobilových myčkách, prádelnách, veřejných toaletách, koupelnách a jiných místnostech, kde se vyskytuje škodlivé působení korozních látek  obsažených ve vzduchu, nebo dochází k občasnému nebo stálému navlhnutí povrchu tělesa – toto se netýká hygienických otopných deskových těles ve verzi s dodatečným zabezpečením proti korozi, pro kterou je záruka je 6 let, maximálně však 7 let od data výroby,
· Na tělesa namontována v instalacích ústředního vytápění, kde bude voda vypouštěna častěji a na delší dobu než to vyplývá z nevyhnutných provozních požadavků,
· Na tělesa namontována v instalacích ústředního vytápění spolu s otopnými tělesy jiných typů (litinové, hliníkové, měděné, měděno-hliníkové), kde jejich počet přesahuje 50% všech vytápěcích těles v instalaci.

8. Záruka se nebude vztahovat na poškození, která vznikla nesprávným používáním, skladováním, manipulací a transportem. Týká se to zvláště:
· skladovaní na otevřeném a nekrytém prostranství,
· mechanické poškození způsobené neodbornou manipulací,
· deformace příliš vysokým zkušebním přetlakem nebo statickým přetlakem v instalaci,
· deformace způsobené v důsledku zmrznutí instalace.

9. Záruka se nebude vztahovat na výrobek, který byl kupujícím nebo třetími osobami opravován nebo měněn bez souhlasu Výrobce,

10. V případě vyskytnutí se vad v záruční době je zahájeno reklamačního řízení. Poškozený nahlásí vady prodávajícímu, který s ním vyplní Reklamační protokol s přesným popisem vzniklé vady a uvedením všech požadovaných údajů obsažených ve formuláři včetně dokladu o koupi. Prodávající přijímá Reklamační protokol a zasílá je neprodleně Výrobci doporučeným dopisem k vyřízení. Výrobce, poskytující záruku, se zavazuje odpovědět na reklamační hlášení v průběhu 14 dní od data obdržení nahlášení reklamace.

11. Výrobce, za účelem vyřízení reklamace, si vyhrazuje právo prohlédnout reklamovaný výrobek přímo na místě instalace nebo po vzájemné dohodě na jiném místě. V případě uznání reklamace se výrobce zavazuje v termínu do 14 dní od data jejího uznání k bezplatné opravě nebo výměně výrobků nebo jeho částí, které byly uznány jako vadné. V případě vad, které nemají vliv na fungování tělesa, může výrobce navrhnout slevu  z kupní ceny.

12. Výrobce  si vyhrazuje  právo volby způsobu vyřízení reklamace.

13. Doba záruky se prodlužuje o čas trvání opravy počítaný od data dodání výrobku Výrobci do dne opravy a v případě výměny tělesa za nové běží záruční doba od začátku.

14. Výrobce si vyhrazuje právo technických změn u svých výrobků bez předchozího oznámení za podmínky, že to nebude mít zásadní vliv na volbu tělesa.

15. Výrobce dodává otopná desková tělesa v obalu, který umožňuje snadnou instalaci. Je důležité, aby tento obal zůstal při montáži tělesa a to i tehdy, kdy se systém ústředního vytápění spouští za účelem ohřívání budovy při dokončovacích pracích nebo za účelem vysoušení budovy. Celkové odstranění obalu se doporučuje až po ukončení veškerých dokončovacích prací.
