Konvektory - Kon

Počínaje dnem 1. ledna 2009, vyřazujeme z nabídky Purmo konvektory KON (dříve RATEC). Tento výrobek je nahrazen z pohledu rozměrů, výkonů a designu konvektory Narbonne a Narbonne VT. Laskavě Vás žádáme, abyste do svých projektů nebo návrhů místo těles KON použili konvektory Narbonne a Narbonne VT, případně jiná tělesa z naší nabídky.

+

Počínaje dnem 1. ledna 2009, vyřazujeme z nabídky Purmo konvektory KON (dříve RATEC). Tento výrobek je nahrazen z pohledu rozměrů, výkonů a designu konvektory Narbonne a Narbonne VT. Laskavě Vás žádáme, abyste do svých projektů nebo návrhů místo těles KON použili konvektory Narbonne a Narbonne VT, případně jiná tělesa z naší nabídky.

Uchycení

Tabulka pro volbu závěsů pro konvektory Kon



Konzoly pro konvektory o délce:
a - nad 1600mm, b - od 1800mm
KON21 KON22 KON33

KON34

Nástěnné a - szt. 2
b - szt. 4
a - szt. 2
b - szt. 4
-  -
Podlahové a - szt. 2
b - szt. 2
a - szt. 2
b - szt. 2
a - szt. 2
b - szt. 2
a - szt. 2
b - szt. 2

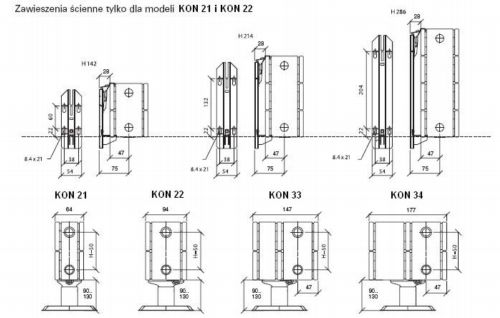

 Nástěnné závěsy

 Podlahové stojany.
















Rozměry otopných těles

Rozměry konvektorů (v milimetrech)

H - výška: 142, 214, 286;
L - délka: 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000.

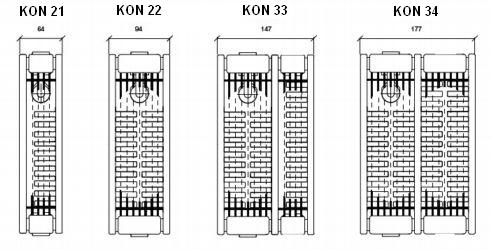

Kon existuje ve čtyřech variantách:

KON21 - 2 desky a 1 konvekční žebrování
KON22 - 2 desky a 2 konvekční žebrování
KON33 - 3 desky a 3 konvekční žebrování
KON34 - 3 desky a 4 konvekční žebrování

Tepelný výkon a rozměry

Tepelný výkon [W] konvektorů při teplotě vzduchu ve vytápěné místnosti ti = 20°C (výška a délka uvedené v mm).

výška 142 214 286
délka typ 21 22 33 34 21 22 33 34 21 22 33 34
1000 Δt=50K 486 665 961 1164 642 843 1234 1494 797 1015 1518 1824
400 75/65ºC 194 265 383 464 256 336 491 595 317 404 605 727
70/55ºC 156 214 310 375 206 271 396 480 255 325 485 584
55/45ºC 101 139 202 243 132 174 255 309 163 208 310 373
600 75/65ºC 291 398 574 696 384 504 737 893 476 606 907 1090
70/55ºC 235 321 465 563 309 406 594 720 382 487 728 876
55/45ºC 152 208 302 365 198 261 383 463 244 312 465 560
800 75/65ºC 388 530 766 927 511 672 983 1190 635 808 1209 1453
70/55ºC 313 428 620 750 412 541 793 960 510 650 971 1167
55/45ºC 202 277 403 486 264 348 510 618 325 416 619 746
1000 75/65ºC 484 663 957 1159 639 839 1228 1488 793 1010 1512 1816
70/55ºC 391 536 775 938 515 677 991 1200 637 812 1213 1459
55/45ºC 253 347 504 608 330 436 638 772 406 520 774 933
1200 75/65ºC 581 795 1148 1391 767 1007 1474 1786 952 1212 1814 2180
70/55ºC 469 643 930 1125 618 812 1189 1440 764 975 1456 1751
55/45ºC 303 416 605 729 396 523 766 926 488 624 929 1119
1400 75/65ºC 678 928 1340 1623 895 1175 1720 2083 1111 1415 2116 2543
70/55ºC 548 750 1085 1313 721 948 1387 1679 892 1137 1699 2043
55/45ºC 354 485 706 851 462 610 893 1081 569 728 1084 1306
1600 75/65ºC 775 1060 1531 1855 1023 1343 1966 2381 1270 1617 2419 2906
70/55ºC 626 857 1240 1500 823 1083 1585 1919 1019 1300 1942 2335
55/45ºC 404 555 806 972 528 697 1021 1235 650 832 1239 1492
1800 75/65ºC 872 1193 1723 2087 1151 1511 2211 2679 1428 1819 2721 3269
70/55ºC 704 964 1395 1688 926 1218 1783 2159 1146 1462 2184 2627
55/45ºC 455 624 907 1094 595 784 1148 1390 731 936 1394 1679
2000 75/65ºC 969 1325 1914 2319 1278 1679 2457 2976 1587 2021 3023 3633
70/55ºC 782 1071 1551 1875 1029 1354 1981 2399 1274 1625 2427 2919
55/45ºC 505 693 1008 1215 661 871 1276 1544 813 1040 1548 1865
2300 75/65ºC 1114 1524 2201 2666 1470 1931 2825 3423 1825 2324 3477 4177
70/55ºC 900 1232 1783 2157 1184 1557 2279 2759 1465 1869 2791 3356
55/45ºC 581 797 1159 1398 760 1002 1467 1776 934 1196 1781 2145
2600 75/65ºC 1259 1723 2488 3014 1662 2183 3194 3869 2063 2627 3930 4722
70/55ºC 1017 1393 2016 2438 1338 1760 2576 3119 1656 2112 3155 3794
55/45ºC 657 901 1310 1580 859 1133 1659 2007 1056 1352 2013 2425
3000 75/65ºC 1453 1988 2871 3478 1918 2518 3685 4464 2380 3031 4535 5449
70/55ºC 1173 1607 2326 2813 1544 2030 2972 3599 1911 2437 3640 4378
55/45ºC 758 1040 1512 1823 991 1307 1914 2316 1219 1560 2323 2798

Vodní objem a hmotnost

Objem a hmotnost

výška:

142

214

Typ

KON21

KON22

KON33

KON34

KON21

KON22

délka

C

P

C

P

C

P

C

P

C

P

C

P

 400

5,8

1,0

7,0

1,2

10,8

1,8

12,0

2,0

8,6

1,5

10,4

1,8

 600

8,2

1,3

9,8

1,6

15,0

2,3

16,6

2,5

12,2

2,0

14,6

2,3

 800

10,6

1,7

12,6

1,9

19,2

2,9

21,2

3,1

15,8

2,5

18,8

2,9

 1000

13,0

2,0

15,4

2,3

23,4

3,4

25,8

3,6

19,4

3,1

23,0

3,4

 1200

15,4

2,4

18,2

2,6

27,6

3,9

30,4

4,2

23,0

3,6

27,2

4,0

 1400

17,8

2,8

21,0

3,0

31,8

4,5

35,0

4,7

26,6

4,2

31,4

4,5

 1600

20,1

3,1

23,8

3,3

36,0

5,0

39,6

5,2

30,2

4,7

35,6

5,0

 1800

22,5

3,5

26,6

3,7

40,1

5,6

44,2

5,8

33,8

5,2

39,8

5,6

 2000

24,9

3,8

29,4

4,1

44,3

6,1

48,8

6,3

37,3

5,8

44,0

6,1

 2300

28,5

4,4

33,6

4,6

50,6

6,9

55,7

7,1

42,7

6,6

50,4

6,9

 2600

32,1

4,9

37,8

5,1

56,9

7,7

62,6

7,9

48,1

7,4

56,7

7,7

 3000

36,8

5,6

43,3

5,8

65,3

8,8

71,8

9,0

55,3

8,5

65,1

8,8




výška:

214

286

Typ

KON33

KON34

KON21

KON22

KON33

KON34

Długość

C

P

C

P

C

P

C

P

C

P

C

P

 400

15,9

2,7

17,7

3,0

11,4

2,0

13,7

2,4

21,1

3,6

23,4

4,0

 600

22,3

3,5

24,6

3,8

16,2

2,7

19,3

3,1

29,5

4,7

32,6

5,1

 800

28,6

4,3

31,6

4,6

21,0

3,4

25,0

3,8

38,0

5,8

41,9

6,2

 1000

34,9

5,1

38,5

5,5

25,8

4,1

30,6

4,6

46,4

6,9

51,2

7,3

 1200

41,2

5,9

45,4

6,3

30,6

4,8

36,2

5,3

54,8

7,9

60,4

8,4

 1400

47,5

6,7

52,4

7,1

35,4

5,6

41,8

6,0

63,3

9,0

69,7

9,5

 1600

53,8

7,6

59,3

7,9

40,2

6,3

47,5

6,7

71,7

10,1

79,0

10,5

 1800

60,2

8,4

66,2

8,7

45,0

7,0

53,1

7,4

80,2

11,2

88,2

11,6

 2000

66,5

9,2

73,2

9,5

49,8

7,7

58,7

8,2

88,6

12,3

97,5

12,7

 2300

75,9

10,4

83,6

10,7

57,0

8,8

67,2

9,2

101,3

13,9

111,4

14,3

 2600

85,4

11,6

94,0

11,9

64,2

9,9

75,6

10,3

113,9

15,5

125,3

15,9

 3000

98,1

13,2

107,8

13,5

73,8

11,3

86,8

11,8

130,8

17,7

143,8

18,1

C - hmotnost uvedená v kilogramech.
P - vodní objem uvedený v dm³.

Způsoby připojení

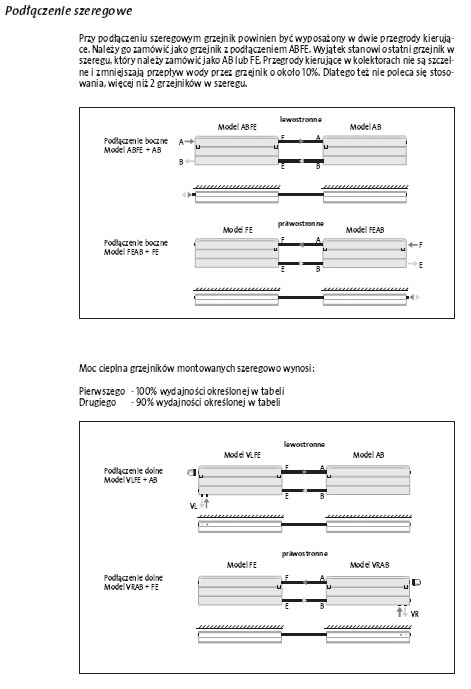

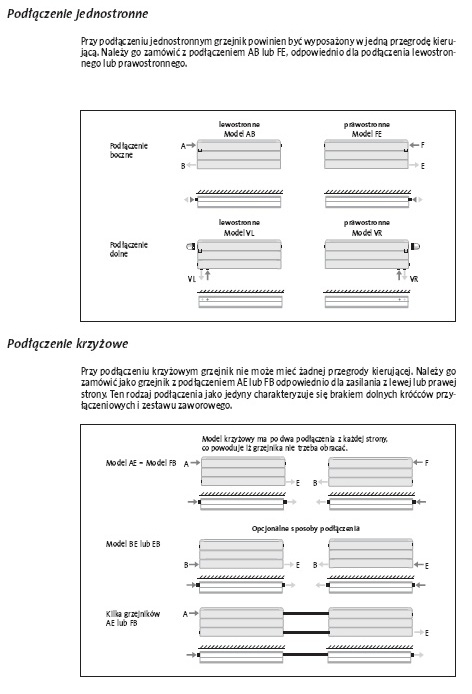

Způsoby napojení konvektorů:



Opravné koeficienty

Korekční koeficienty pro volbu tepelného výkonu konvektorů PURMO pro parametry jiné než 75/65/20°C

t z t p Teplota vzduchu ve vytápěné místnosti  t i [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54

Tabulka byla zpracována pro koeficient n = 1,3

TECHNICKÝ KATALOG - Otopná desková, dekorační a koupelnová tělesa

TECHNICKÝ CENÍK - Otopná desková a dekorační tělesa

Produktový katalog všech výrobků Purmo

Záruční podmínky otopných deskových těles Purmo
záruka 10 let

Záruční podmínky otopných deskových těles Purmo
1. Otopná desková tělesa  PURMO jsou uvedena do oběhu na základě prohlášení o shodě s EN 442 v souladu se směrnicí Rady 89/106/EHS (nařízení vlády č.: 190/2002 Sb.).

2. RETTIG HEATING Sp. z o.o. se sídlem v Rybniku, ul. Przemysłowa, Polsko (dále zvaný „Výrobce“) poskytuje na území České republiky 10-ti letou záruku (počítaje ode dne nákupu) na  otopná desková tělesa PURMO, maximálně však 11 let počítaje od data výroby umístěného na tělesu.

3. Otopná desková tělesa  PURMO jsou určena k montáži do systému ústředního vytápění s maximálním provozním přetlakem 1MPa (0,6 MPa pro Purmo Planora) a ve kterých se používá teplonosná látka voda o maximální přípustné provozní teplotě 110 °C.

4. Maximálně přípustný přetlak během zkoušky těsnosti instalace je 1,2 MPa (0,8 MPa pro tělesa PURMO Planora). Kontrolu těsnosti instalace je nutné provádět při pracovním přetlaku rovnajícím se pracovnímu přetlaku v dané instalaci plus 0,2 MPa, avšak zkušební přetlak nemůže být menší než 0,4 MPa.

5. Záruka se vztahuje na tělesa připojena do systému ústředního vytápění realizovaných z černých ocelových,  měděných nebo plastových trubek s antidifuzní bariérou a namontována v bytových, kancelářských, obchodních a jiných prostorách, v nichž se nevyskytují škodlivé korozní vlivy způsobované látkami obsaženými ve vzduchu a zejména nedochází ke stálému nebo občasnému navlhnutí povrchu tělesa. Během trvání záruky, těleso nebo jeho prvky, u kterých se vyskytnou vady způsobené vinou výrobce a jsou nahlášeny nejpozději do 1 měsíce od data jejich vyskytnutí, budou bezplatně opraveny nebo vyměněny za nové, bez vad.

6. Podmínky k uplatnění záruky jsou:
· předložení dokladu o nákupu,
· odborná instalace v systému ústředního vytápění dle platných norem, předpisů a podmínek užívání otopných deskových těles výrobce,
· dodržení norem, předpisů a podmínek užívání otopných deskových těles výrobce.

7. Záruka se nevztahuje:
· Na tělesa namontována v instalacích ústředního vytápění přímo spojených s vysokoteplotní tepelnou síti, například prostřednictvím ejektorových stanic nebo čerpadlových směšovacích stanic,
· Na tělesa namontována v parních  instalacích,
· Na tělesa namontována v halách bazénů, automobilových myčkách, prádelnách, veřejných toaletách, koupelnách a jiných místnostech, kde se vyskytuje škodlivé působení korozních látek  obsažených ve vzduchu, nebo dochází k občasnému nebo stálému navlhnutí povrchu tělesa – toto se netýká hygienických otopných deskových těles ve verzi s dodatečným zabezpečením proti korozi, pro kterou je záruka je 6 let, maximálně však 7 let od data výroby,
· Na tělesa namontována v instalacích ústředního vytápění, kde bude voda vypouštěna častěji a na delší dobu než to vyplývá z nevyhnutných provozních požadavků,
· Na tělesa namontována v instalacích ústředního vytápění spolu s otopnými tělesy jiných typů (litinové, hliníkové, měděné, měděno-hliníkové), kde jejich počet přesahuje 50% všech vytápěcích těles v instalaci.

8. Záruka se nebude vztahovat na poškození, která vznikla nesprávným používáním, skladováním, manipulací a transportem. Týká se to zvláště:
· skladovaní na otevřeném a nekrytém prostranství,
· mechanické poškození způsobené neodbornou manipulací,
· deformace příliš vysokým zkušebním přetlakem nebo statickým přetlakem v instalaci,
· deformace způsobené v důsledku zmrznutí instalace.

9. Záruka se nebude vztahovat na výrobek, který byl kupujícím nebo třetími osobami opravován nebo měněn bez souhlasu Výrobce,

10. V případě vyskytnutí se vad v záruční době je zahájeno reklamačního řízení. Poškozený nahlásí vady prodávajícímu, který s ním vyplní Reklamační protokol s přesným popisem vzniklé vady a uvedením všech požadovaných údajů obsažených ve formuláři včetně dokladu o koupi. Prodávající přijímá Reklamační protokol a zasílá je neprodleně Výrobci doporučeným dopisem k vyřízení. Výrobce, poskytující záruku, se zavazuje odpovědět na reklamační hlášení v průběhu 14 dní od data obdržení nahlášení reklamace.

11. Výrobce, za účelem vyřízení reklamace, si vyhrazuje právo prohlédnout reklamovaný výrobek přímo na místě instalace nebo po vzájemné dohodě na jiném místě. V případě uznání reklamace se výrobce zavazuje v termínu do 14 dní od data jejího uznání k bezplatné opravě nebo výměně výrobků nebo jeho částí, které byly uznány jako vadné. V případě vad, které nemají vliv na fungování tělesa, může výrobce navrhnout slevu  z kupní ceny.

12. Výrobce  si vyhrazuje  právo volby způsobu vyřízení reklamace.

13. Doba záruky se prodlužuje o čas trvání opravy počítaný od data dodání výrobku Výrobci do dne opravy a v případě výměny tělesa za nové běží záruční doba od začátku.

14. Výrobce si vyhrazuje právo technických změn u svých výrobků bez předchozího oznámení za podmínky, že to nebude mít zásadní vliv na volbu tělesa.

15. Výrobce dodává otopná desková tělesa v obalu, který umožňuje snadnou instalaci. Je důležité, aby tento obal zůstal při montáži tělesa a to i tehdy, kdy se systém ústředního vytápění spouští za účelem ohřívání budovy při dokončovacích pracích nebo za účelem vysoušení budovy. Celkové odstranění obalu se doporučuje až po ukončení veškerých dokončovacích prací.
