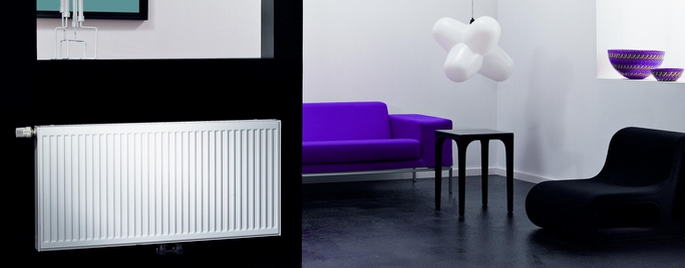

Lapradiátorok - PURMO Ventil Compact M

Műszaki adatok

• A fűtőtestek nagysága
• Hőenergia és méretek
• Űrtartalom és tömeg
• Hidraulikus jellemzők
• Csatlakoztatási tipúsok
• Felfüggesztés
• Korrekciós együtthatók

A radiátorok méretei (miliméterben), ahol:

H - a magasság (300, 500, 600, 900)
L - a hosszsúság (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000)
h - a bekötési csőcsonkok távolsága













A radiátorok fűtési teljesítménye [W] ti = 20°C léghőmérsékletnél a fűtött helyiségben (magasság és a hosszúság mm-ben megadva).

Örömünkre szolgál tájékoztatni Önöket, hogy a Rettig ICC Kutatás-fejlesztési osztály nemzetközi csapatának mérnökei munkájának köszönhetően sikerült megemelni a PURMO radiátorok fűtési teljesítményét. A fejlesztések a termékeink belső konstrukcióját, valamint a gyártástechnológiát érintették.

A németországi Stuttgartban levő, akkreditált ISO kutatóintézetben elvégzett kutatások megerősítették a radiátorok hatásfokának növekedését, a radiátorok nagyságától függő nagyságrendben. Ily módon, pl. a C/CV 22 600 1000 típusú radiátor fűtési teljesítménye 3,76%-al nőtt.



magasság [mm]		300			500
hosszúság [mm]	típus	CVM			CVM
	a vízhőm	11	22	33	11	21s	22	33
n mutatószám		1.2981	1.3094	1.3140	1.3070	1.3076	1.3270	1.3371
400	75/65°C	218	384	539	347	462	588	814
	70/55°C	175	308	431	278	370	469	649
500	75/65°C	273	481	674	434	578	735	1018
	70/55°C	219	385	539	348	463	587	811
600	75/65°C	328	577	808	521	694	882	1221
	70/55°C	263	462	647	417	556	704	973
700	75/65°C	382	673	943	608	809	1029	1425
	70/55°C	307	539	754	487	648	822	1135
800	75/65°C	437	769	1078	694	925	1176	1628
	70/55°C	350	616	862	556	741	939	1298
900	75/65°C	491	865	1212	781	1040	1323	1832
	70/55°C	394	693	970	626	833	1056	1460
1000	75/65°C	546	961	1347	868	1156	1470	2035
	70/55°C	438	770	1078	695	926	1174	1622
1100	75/65°C	601	1057	1482	955	1272	1617	2239
	70/55°C	482	846	1186	765	1019	1291	1784
1200	75/65°C	655	1153	1616	1042	1387	1764	2442
	70/55°C	526	923	1293	834	1111	1408	1946
1400	75/65°C	764	1345	1886	1215	1618	2058	2849
	70/55°C	613	1077	1509	973	1296	1643	2271
1600	75/65°C	874	1538	2155	1389	1850	2352	3256
	70/55°C	701	1231	1724	1113	1482	1878	2595
1800	75/65°C	983	1730	2425	1562	2081	2646	3663
	70/55°C	788	1385	1940	1252	1667	2112	2919
2000	75/65°C	1092	1922	2694	1736	2312	2940	4070
	70/55°C	876	1539	2156	1391	1852	2347	3244
2300	75/65°C	1256	2210	3098	1996	2659	3381	4681
	70/55°C	1008	1770	2479	1599	2130	2699	3730
2600	75/65°C	1420	2499	3502	2257	3006	3822	5291
	70/55°C	1139	2001	2802	1808	2407	3051	4217
3000	75/65°C	1638	2883	4041	2604	3468	4410	6105
	70/55°C	1314	2309	3233	2086	2778	3521	4866



magasság [mm]		600				900
hosszúság [mm]	típus	CVM				CVM
	a vízhőm	11	21s	22	33	11	21s	22	33
n mutatószám		1.3115	1.3213	1.3358	1.3486	1.3170	1.3390	1.3561	1.3600
400	75/65°C	407	536	684	942	571	744	955	1304
	70/55°C	326	428	545	750	456	593	759	1035
500	75/65°C	509	670	855	1178	714	931	1194	1630
	70/55°C	407	535	681	937	571	741	949	1294
600	75/65°C	611	804	1025	1414	856	1117	1433	1956
	70/55°C	489	643	817	1124	685	890	1138	1553
700	75/65°C	713	938	1196	1649	999	1303	1672	2282
	70/55°C	570	750	954	1312	799	1038	1328	1812
800	75/65°C	814	1072	1367	1885	1142	1489	1910	2608
	70/55°C	652	857	1090	1499	913	1186	1518	2071
900	75/65°C	916	1206	1538	2120	1284	1675	2149	2934
	70/55°C	733	964	1226	1687	1027	1334	1707	2329
1000	75/65°C	1018	1340	1709	2356	1427	1861	2388	3260
	70/55°C	815	1071	1362	1874	1141	1483	1897	2588
1100	75/65°C	1120	1474	1880	2592	1570	2047	2627	3586
	70/55°C	896	1178	1499	2061	1255	1631	2087	2847
1200	75/65°C	1222	1608	2051	2827	1712	2233	2866	3912
	70/55°C	978	1285	1635	2249	1369	1779	2277	3106
1400	75/65°C	1425	1876	2393	3298	1998	2605	3343	4564
	70/55°C	1141	1499	1907	2624	1598	2076	2656	3623
1600	75/65°C	1629	2144	2734	3770	2283	2978	3821	5216
	70/55°C	1304	1713	2180	2999	1826	2372	3035	4141
1800	75/65°C	1832	2412	3076	4241	2569	3350	4298	5868
	70/55°C	1467	1928	2452	3373	2054	2669	3415	4659
2000	75/65°C	2036	2680	3418	4712	2854	3722	4776	6520
	70/55°C	1630	2142	2725	3748	2282	2965	3794	5176
2300	75/65°C	2341	3082	3931	5419	-	-	-	-
	70/55°C	1874	2463	3133	4310	-	-	-	-
2600	75/65°C	2647	3484	4443	6126	-	-	-	-
	70/55°C	2119	2784	3542	4873	-	-	-	-
3000	75/65°C	3054	4020	5127	7068	-	-	-	-
	70/55°C	2445	3213	4087	5622	-	-	-	-









magasság [mm]:	300			500
	11	22	33	11	21s	22	33
súly [kg/m]:	9,7	15,7	25,0	16,0	23,8	27,2	41,5
térfogat [l/m]:	1,7	3,4	5,0	2,6	5,2	5,2	7,7

magasság [mm]:	600				900
	11	21s	22	33	11	21s	22	33
súly [kg/m]:	19,1	28,8	32,9	49,8	28,6	43,9	50,1	74,6
térfogat [l/m]:	3,0	6,2	6,2	9,0	4,4	8,9	8,9	13,0



A súly a radiátor 1 méteres hosszára, kilogrammban került megadásra.
A víz térfogata a radiátor 1 méteres hosszára, dm³-ben került megadásra.

A CVM típusú radiátorok beépített termosztatikus szeleppel rendelkeznek, emiatt is a hidraulikus tulajdonságaik a szeleppel együtt kerülnek meghatározásra. E tulajdonság a mellékelt nomogramon szerepel.

Példa az előzetes beállításra:

Adatok:

hőigény - Qc = 1160 Watt
hőmérsékletkülönbség - Δt = 20 K (80/60°C)
nyomásveszteség - Δp = 6 kPa = 600 dPa
átszámolási állandó - C = 1,163

Számítások:

Tömegátfolyás

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

q = 50 kg/h átfolyáshoz és 600 dPa nyomáscsökkenéshez a előzetes beállítás értékeként 3-at olvashatunk le a nomogramról

Egyoldali, oldalsó bekötés.

Ez a legelterjedtebb bekötési módszer, amely lehetőséget biztosít a radiátorok mind a jobb, mind a bal oldali bekötésére. Az előremenő vezetéket a radiátor felső, míg a visszatérő vezetéket az alsó csőcsonkra kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot esik.



Kereszt bekötés.

Olyan radiátorok esetében ajánlott, amelyek hossza meghaladja a 2000 mm-t, valamint amelyek hossza négyszeresen meghaladja a magasságukat. Az előremenő vezetéket a radiátor jobb vagy bal felső, míg a visszatérő vezetéket a vele szemközti, alsó csőcsonkba kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot csökken.



Nyerges bekötés.

Leggyakrabban a C típusú radiátoroknál alkalmazott bekötés, olyan esetekben, amikor a központi fűtés vezetékrendszere a padlóban kerül kiépítésre. Szintén felhasználható a H típusú radiátoroknál, de a termosztatikus szelep eltávolítása esetén a CV, és a HV típusú radiátoroknál is. Ezt a bekötési módszert alkalmazva, a radiátor fűtési teljesítménye kb. 10 %-al kisebb lesz a feltüntetett értéknél.



Középső, padló felöli bekötés.

Alsó irányú bekötés, a radiátor közepénél. A bekötési csőcsonkok távolsága 50mm. Szemből nézve az előremenő vezeték mindig a baloldali kell legyen. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot esik.

A CVM11 típusú radiátorok tartókészlete

A CVM21s, CVM22, CVM33 típusú radiátorok tartókészlete

A konvekciós elemmel ellátott lapradiátorok állványzata: CV11, CV21s, CV22, CV33

A többlapú radiátorok állványzata: CVM21s, CVM22, CVM33

A PURMO radiátorok fűtési teljesítmények kiválasztását segítő korrekciós együtthatók, a 75/65/20°C paraméterektől eltérő esetekben.



t z	t p	Fűtött helyiség léghőmérséklete ti [ °C]
°C	°C	5	8	12	16	18	20	22	24
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87



A táblázat az n = 1,3 együtthatóhoz készült

MŰSZAKI ÁRLISTA: lapradiátorok, dizájn lapradiátorok, fürdőszobai-és dizájn fűtőtestek, padlókonvektorok

Letöltés

Lásd a keresőben

MŰSZAKI KATALÓGUS

Letöltés

Lásd a keresőben

A PURMO lapradiátorok garanciális feltételei

1. A PURMO lapradiátorok a PN-EN 442 megfelelőségi nyilatkozat alapján kerülnek forgalomba, az építési termékekre vonatkozó törvénynek, valamint az építési termékek megfelelőségét deklaráló eljárásokról, valamint a CE megjelölésükkel kapcsolatos módszerekről szóló Infrastrukturális Miniszteri rendeletnek megfelelően.

2. A PURMO lapradiátorok vizes, központi fűtési rendszerekben való felhasználásra készülnek, és az épületek műszaki elvárásairól és elhelyezéséről szóló Infrastrukturális Miniszteri rendeletnek, valamint a megfelelő lengyel szabványoknak megfelelően kerülhetnek felhasználásra.

3. A Rybnik, ul. Przemysłowa székhelyű RETTIG HEATING Kft. (továbbiakban a Garanciát Vállaló) 10 éves garanciát vállal a Lengyel Köztársaság területén belül a PURMO lapradiátorokra (a vásárlás napjától számítva), de nem hosszabbat, mint 11 év a radiátoron szereplő gyártási dátumtól számítva.

Az új, 10 éves garancia a 2007. március 6. után megvásárolt termékekre vonatkozik.

4. A garancia a vizes, központi fűtési rendszerekre kapcsolt radiátorokra vonatkozik, amelyek feketeacélból, rézből, vagy műanyagból készültek, anti-diffúziós bevonattal vannak ellátva, és olyan lakó, hivatali, szolgáltató, és más helyiségekben kerültek beszerelésre, ahol a levegőben nincs káros, korróziós hatást kiváltó anyag, és különösképpen nem lép fel állandó, vagy időleges nedvesség a radiátor felületén. A garancia érvényességének ideje alatt azon radiátorok és elemeik, amelyekben a gyártó okán keletkező meghibásodások keletkeznek, és e meghibásodások a hiba észlelésétől 1 hónapon belül bejelentésre kerülnek, akkor azok újakra és hibamentesekre kerülnek becserélésre.

5. A garancia érvényesítéséhez szükséges:

• a vásárlást igazoló okmány, a számla, megléte,
• hogy a radiátorok beszerelése, a lengyel előírásoknak megfelelően, olyan zárt központi fűtési rendszerbe történjen, amely szakaszoló tágulási tartállyal rendelkezik, továbbá helyi légtelenítőkkel van felszerelve (nem megengedett a központi, hálózati légtelenítő rendszer), és hőcserélős fűtési csomópontról vagy helyi kazánházból táplált.

A berendezés feltöltéséhez és utánpótlásához megfelelő minőségű víz szükséges, amelynek a legfontosabb minőségi mutatói nem léphetik túl az alább megadott értékeket:

• a klór- és szulfátionok összesített tartalma nem haladhatja meg a 150 mg/l –t (a rézcsövekből készült rendszereknél nem nagyobb, mint 50 mg/l),
• az oxigén tartalma nem lehet több, mint 0.1 mg/l,
• a víz pH értékének a 8.0 ÷ 9.5 tartományban kell maradnia,
• az általános vízkeménység nem haladhatja meg a 4.0 mval/l értéket
• a PURMO lapradiátorok 25kW – ot meg nem haladó, nyílt rendszerű, kisebb hálózatokban való beszerelése megengedett azzal a feltétellel, hogy e hálózatokban megfelelő korroziómentesítőt használunk

6. A garancia nem vonatkozik azon radiátorokra, amelyek:

• olyan központi fűtési rendszerbe lettek bekötve, amely hidroelevátoron vagy szivattyús keverő csomóponton keresztül kapcsolódik egy magas hőmérsékletű fűtési hálózatba,
• uszodákba, csarnokokba, autómosókba, mosodákba, vágóhídakba, nyílvános illemhelyekbe, fürdőkbe, és egyéb olyan helyiségekbe kerültek beszerelésre, ahol a levegőben levő anyagok korroziós hatást gyakorolnak, valamint a radiátor felületének állandó vagy időszakos nedvessége esetén – ez nem vonatkozik azon sorozatú, higéniás radiátorokra, amelyek külön antikorroziós védelemmel rendelkeznek, amelyekre a garancia időtartama 6 év, de nem több, mint a gyártás évétől számított 7 év.
• olyan központi fűtési rendszerbe lettek bekötve, amely állandó kapcsolatban van olyan vízellátó rendszerrel, úgy, hogy a bekötési pontnál nincs felszerelve a visszafolyást megelőző ún. visszacsapó szerelvény,
• olyan központi fűtési rendszerbe lettek bekötve, amelyből a vízet gyakrabban és hosszabb időre ürítik le, mint azt az alapvető üzemeltesi szükségletek indokolnák,
• gőzös fűtési rendszerekbe lettek beépítve,
• a fűtési rendszerekbe más típusú (fém, aluminium, réz, réz-aluminium) fűtőtestekkel együtt lettek beépítve, és ezek száma meghaladja az összes radiátor 50%-át a rendszerben,

7. A garancia nem terjed ki az olyan meghibásodásokra, amelyek oka a nem megfelelő használat, tárolás, szállítás, valamint a nem rendeltetésszerű alkalmazás. Előbbi főleg az olyan radiátorokra vonatkozik ,amelyek(et):

• a beszerelés előtt külső légtérben tároltak,
• mechanikusan sérültek,
• belülről szilárd anyagokkal, vagy káros folyadékokkal szennyezettek,
• eldeformálódtak a renszer túl magas próba, vagy állandó nyomásától
• eldeformálódtak, a rendszer megfagyásától,

8. A garancia azzal a feltétellel vonatkozik a termékre, hogy a vásárló vagy mások nem hajtottak végre rajta javításokat vagy cseréket a Garanciát Vállaló engedélye nélkül,

9. A garancia időszakában fellépő meghibásodás esetében reklamációs eljárás indul, amelyet az eladónál tett hibabejelentéssel kezdeményezhetünk, egy speciális reklamációs nyomtatványon, feltüntetve a meghibásodás pontos leírását, és kitöltve a nyomtatványon szereplő minden szükséges adatot. A nyomtatványhoz csatolni kell a vásárlást igazoló számlát. Az eladó felveszi a reklamációt, és az átvételtől számított 24 órán belül, ajánlott levélben, tovább küldi azt a Garanciát Vállalónak. A Garanciát Vállaló a reklamáció megérkezésétől számítva 14 napon belül köteles válaszolni.

10. A reklamáció elbírálásának céljából a garanciát vállaló a reklamált terméket bevizsgáltatja, ami történhet a beszerelés helyszínén, vagy a Garanciát Vállaló által megadott más helyen. A reklamáció elismerésének esetében a Garanciát Vállaló a reklamáció elismerésétől számított 14 napon belül köteles az ingyenes javításra vagy a termék azon részeinek cseréjére, amelyeknél megállapítható az, hogy a meghibásodást gyártási hiba, vagy anyaghiba okozta, vagy köteles a radiátort egy teljesen újra és hibamentesre kicserélni. Az olyan meghibásodások esetén, amelyek nem befolyásolják a radiátor működését, a Garanciát Vállaló árengedményt is felajánlhat.

11. A Garanciát Vállaló fenntartja magának a jogot a reklamáció elintézi módjának megválasztására.

12. A garancia ideje a javítás idejével, ami a terméknek a Garanciát Vállalóhoz való eljuttatásától a javítás befejezésének napjáig tart, meghosszabbodik, a radiátor teljes cseréjének esetében, pedig a garanciaidő újraindul.

13. A Garanciát Vállaló fenntartja magának a jogot, hogy a termékein előzetes értesítés nélkül módosításokat hajtson végre, azzal a feltétellel, hogy azok nem vonatkoznak semmilyen olyan lényeges műszaki körülményre, amely befolyásolja a radiátor megválasztását.

14. A radiátorokat az egyedi gyári borításuk leszedése nélkül kell beszerelni. E borításnak abban az esetben is a radiátoron kell maradnia, ha a központi fűtési hálózat az épületben folyó utómunkálatok vagy az épület kiszárítása céljából üzemel. Ajánlott, hogy a helyiség használója a borítást csak az utómunkálatok befejezése után távolítsa el.

15. Tilos a rendszer egészét vagy egy részét vízteleníteni, és ilyen állapotban hagyni. Ez vonatkozik az új rendszerekre is, a hermetikusság ellenőrzésekor. Amikor a rendszerből le kell üríteni a vizet, pl: felújításkor vagy karbantartáskor, a vizet a rendszer csak azon részéből szabad kiüríteni, ahol ez elkerülhetetlen. A munkálatok befejezése után a rendszert azonnal újra fel kell tölteni vízzel. A rendszer feltöltéséhez és működéséhez használt vízmennyiséget ellenőrizni kell, pl. vízóra segítségével

16. A PURMO lapradiátorokkal ellátott, központi fűtési rendszer üzemi nyomása nem haladhatja meg a 10 bar-t (a PURMO Planora radiátorok esetében 6 bar), a maximális üzemi hőmérséklet, pedig a 110 °C-t.
A magas építésű épületeknél a rendszert zónákra kell osztani. A rendszer hermetikusságának ellenőrzését próbanyomáson kell végrehajtani, ami megfelel az adott rendszer 2 barral megnövelt üzemi nyomásának, de legalább 4 bar nyomással.
A maximálisan megengedett próbanyomás a rendszer hermetikusságának ellenőrzésekor 12 bar (a PURMO Planora radiátorok esetében 8 bar).

17. Az értékesített termékre vonatkozó, említett garanciális feltételek nem zárják ki, nem korlátozzák, és nem függesztik fel a vásárlónak a nem szerződésszerinti teljesítésből következő, a 2002. 07. 27. keltezésű, a fogyasztói vásárlás részletes feltételeiről, valamint a Polgári Törvénykönyv változásáról szóló törvény (Dz. U. 2002 r. nr 141, poz. 1176) szerinti jogait.
