Lapradiátorok - PURMO Ramo Compact

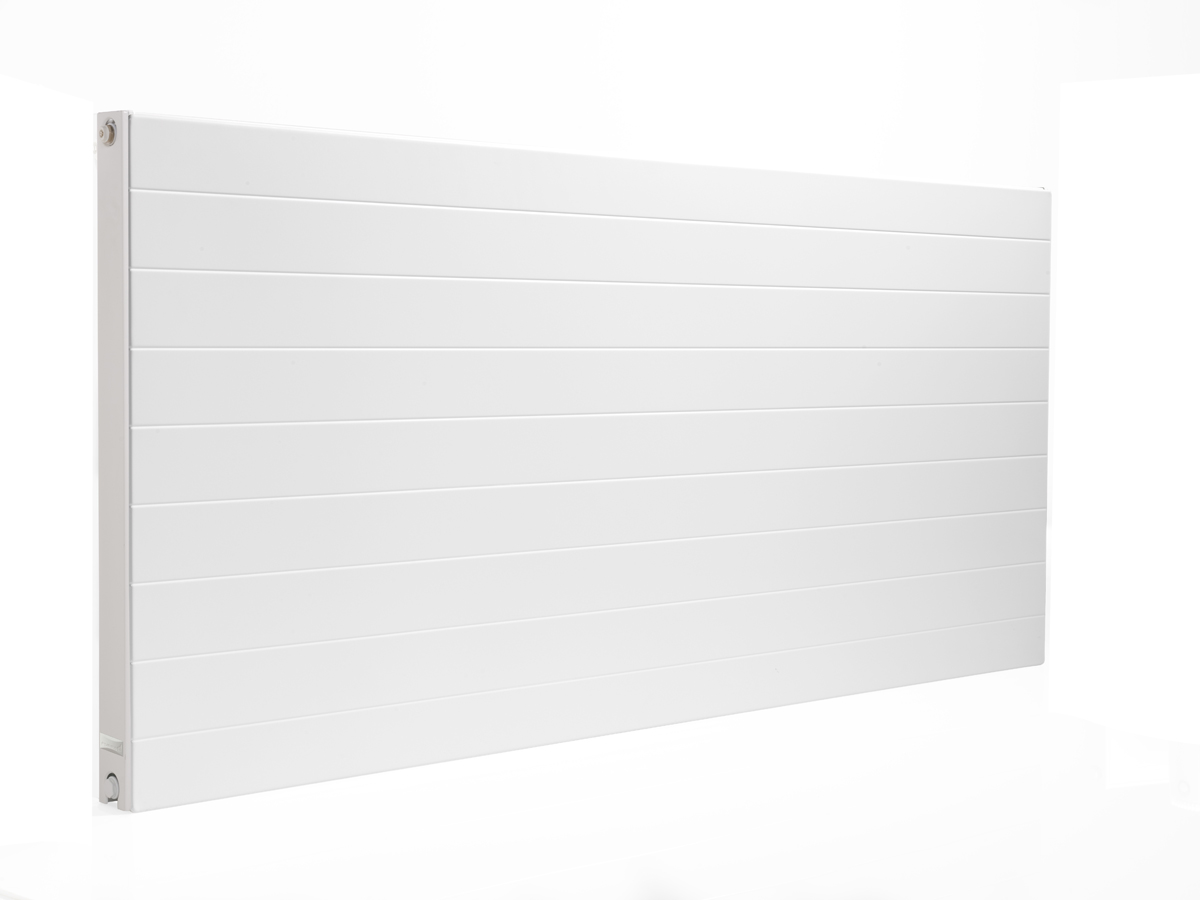

A Purmo Ramo Compact radiátorok különlegességét az enyhe vízszintes bordákkal ellátott, sima felület adja. Lefedésekkel, 4 pontos csatlakozási lehetőséggel. A négy csatlakozási csonk G ½” belső menettel készül, melyekkel jobb és bal oldalról is csatlakoztatható a radiátor. Akár alacsony hőérsékletű fűtési rendszerekhez is ajánljuk.



+



Műszaki adatok



Anyag: magas minőségű, mélyen sajtolt és hidegen hengerelt fémlemez
Maximális üzemi nyomás: 10 bar
Maximális hőmérséklet: 110°C
Felszereltség: Felfüggesztéssel
Felület előkészítése: sörétezés, zsírtalanítás, foszforos kezelés, ásványtalanított vízben való áztatás, KTL II – második generációs kataforézis
Szabványok, Tanúsítványok: PN EN 442, ISO 9001, ISO 14001
Felhasználás: vizes, központi fűtési rendszerek
Garancia: 10 év

A modell több mint 200 RAL színben elérhető

Acél  vastagsága az EN 442 szerint

A fűtőtestek nagysága

A radiátorok méretei (miliméterben), ahol:

magassag [mm]: 300, 450, 500, 600, 900

hossz [mm]: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000







Hőenergia és méretek

A radiátorok fűtési erőssége [W] ti = 20°C léghőmérsékletnél a fűtött helyiségben (magasság, és a hosszúság, mm-ben megadva).

wysokość

300 500 600
długość typ RC RC RC
temp. wody 11 22 33 11

21s

22 33 11 21s 22

 33

wykładnik n 1.2820 1.3000 1.3159 1.2827

1.2907

1.3197 1.3331 1.2831 1.2967 1.3295

 1.3417

400

75/65°C

212

375

526

329

445

578

798

384

515

670

924

70/55°C

170

301

420

265

358

462

637

309

413

535

736

500

75/65°C

265

469

657

412

557

722

998

481

644

838

1155

70/55°C

213

376

526

331

447

577

796

386

517

669

919

600

75/65°C

317

562

788

494

668

866

1198

577

773

1006

1385

70/55°C

255

451

631

397

536

693

955

464

620

802

1103

700

75/65°C

-

-

-

-

-

-

-

-

-

-

-

70/55°C

-

-

-

-

-

-

-

-

-

-

-

800

75/65°C

423

750

1051

658

890

1155

1597

769

1030

1341

1847

70/55°C

340

601

841

530

715

923

1274

618

827

1070

1471

900

75/65°C

-

-

-

-

-

-

-

-

-

-

-

70/55°C

-

-

-

-

-

-

-

-

-

-

-

1000

75/65°C

529

937

1314

823

1113

1444

1996

961

1288

1676

2309

70/55°C

426

752

1051

662

894

1154

1592

773

1034

1337

1839

1100

75/65°C

-

-

-

-

-

-

-

-

-

-

-

70/55°C

-

-

-

-

-

-

-

-

-

-

-

1200

75/65°C

635

1124

1577

988

1336

1733

2395

1153

1546

2011

2771

70/55°C

511

902

1261

794

1073

1385

1910

928

1240

1605

2207

1400

75/65°C

741

1312

1840

1152

1558

2022

2794

1345

1803

2346

3233

70/55°C

596

1052

1471

927

1252

1616

2229

1082

1447

1872

2574

1600

75/65°C

846

1499

2102

1317

1781

2310

3194

1538

2061

2682

3694

70/55°C

681

1202

1682

1059

1431

1847

2547

1237

1654

2140

2942

1800

75/65°C

952

1687

2365

1481

2003

2599

3593

1730

2318

3017

4156

70/55°C

766

1353

1892

1192

1609

2078

2865

1391

1860

2407

3310

2000

75/65°C

1058

1874

2628

1646

2226

2888

3992

1922

2576

3352

4618

70/55°C

851

1503

2102

1324

1788

2309

3184

1546

2067

2675

3678

2300

75/65°C

1217

2155

3022

1893

2560

3321

4591

2210

2962

3855

5311

70/55°C

979

1728

2417

1523

2056

2655

3661

1778

2377

3076

4229

2600

75/65°C

1375

2436

3416

2140

2894

3754

5190

2499

3349

4358

6003

70/55°C

1106

1954

2733

1721

2325

3001

4139

2010

2687

3477

4781

3000

75/65°C

1587

2811

3942

2469

3339

4332

5988

2883

3864

5028

6927

70/55°C

1277

2255

3153

1986

2682

3463

4776

2319

3101

4012

5516

wysokość 900
długość typ RC
temp. wody 11

21s

22 33
wykładnik n 1.3013

1.3371

1.3488 1.3612

400

75/65°C

539

706

920

1268

70/55°C

432

563

732

1007

500

75/65°C

674

883

1151

1586

70/55°C

540

703

915

1258

600

75/65°C

808

1059

1381

1903

70/55°C

648

844

1098

1510

700

75/65°C

-

-

-

-

70/55°C

-

-

-

-

800

75/65°C

1078

1412

1841

2537

70/55°C

864

1125

1464

2014

900

75/65°C

-

-

-

-

70/55°C

-

-

-

-

1000

75/65°C

1347

1765

2301

3171

70/55°C

1080

1407

1830

2517

1100

75/65°C

-

-

-

-

70/55°C

-

-

-

-

1200

75/65°C

1616

2118

2761

3805

70/55°C

1296

1688

2196

3020

1400

75/65°C

1886

2471

3221

4439

70/55°C

1512

1969

2562

3524

1600

75/65°C

2155

2824

3682

5074

70/55°C

1728

2251

2928

4027

1800

75/65°C

2425

3177

4142

5708

70/55°C

1944

2532

3294

4531

2000

75/65°C

2694

3530

4602

6342

70/55°C

2160

2813

3661

5034

2300

75/65°C

-

-

-

-

70/55°C

-

-

-

-

2600

75/65°C

-

-

-

-

70/55°C

-

-

-

-

3000

75/65°C

-

-

-

-

70/55°C

-

-

-

-

Űrtartalom és tömeg







magasság: [mm]:

300 500 600 900
11 22

33

11 21s

22

33 11 21s

22

33 11 21s

22

33

súly: [kg/m]:

11,7 19,1

26,9

16,1 23,7

27,0

42,2  24,8 33,7

38,0

56,4  36,5 49,8

58,9

84,9

térfogat[l/m]:

1,5 3,2

5,1

2,9 5,2

5,2

7,5 3,4 6,1

6,1

8,8 4,5 8,8

8,8

13,0

A súly a radiátor 1 méteres hosszára, kilogrammban került megadásra.
A víz térfogata a radiátor 1 méteres hosszára, dm³-ben került megadásra.

Hidraulikus jellemzők

Példa az előzetes beállításra:

Adatok:

hőigény - Qc = 1160 Watt
hőmérsékletkülönbség - Δt = 20 K (80/60°C)
nyomásveszteség - Δp = 6 kPa = 600 dPa
átszámolási állandó - C = 1,163

Számítások:

Tömegátfolyás

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

q = 50 kg/h átfolyáshoz és 600 dPa nyomáscsökkenéshez a előzetes beállítás értékeként 3-at olvashatunk le a nomogramról

Csatlakoztatási tipúsok

oldalcsatlakozás

A legnépszerűbb megoldás, amely a radiátorok bekötését úgy jobb, mint bal oldaláról biztosítja. Az előremenő ágat a radiátor felső részéhez kell kapcsolni, a visszatérőt pedig az alsó részhez. Az ellenkező irányú bekapcsolás
esetén a radiátor teljesítménye több mint 30%-os csökkenést vonhat maga után. Az oldalsó csatlakozást a 4 oldalsó csonkos radiátoroknál lehet alkalmazni, vagy a termosztatikus szelepbetét kiszerelésével az alsó bekötési csonkkal rendelkező radiátoroknál. A radiátorok teljesítményeit oldalcsatlakozás mellett tartalmazzák a táblázatok.

keresztcsatlakozás
Az oldalcsatlakozás a 2000 mm-nél hoszszabb radiátoroknál ajánlatos, valamint azoknál, amelyek hossz négyszer meghaladja a magasságát. Ez a csatlakozás egyenletes hőmérsékletelosztást biztosít a radiátor teljes hosszán. Az lőremenőágat a radiátor jobb-, vagy a baloldal felső csonkjára kell kapcsolni, a visszatérőt az ellenkező oldal alsó csonkjához.
Ha a csatlakoztatás ellenkezőképen történik, akkor a radiátor hőteljesítménye több mint 30%-al csökken. A keresztcsatlakozás az oldalról csatlakoztatható radiátoroknál alkalmazható, vagy a termosztatikus szelepbetét kivétele után az alsó bekötési csonkkal rendelkező radiátoroknál.

nyeregcsatlakozás
Ha ezt a csatlakozási módot alkalmazzuk, a radiátor hőteljesítménye kb. 10%-kal csökken a névlegeshez képest. A nyeregcsatlakozást leggyakrabban az oldalsó bekötésű radiátoroknál alkalmazzák, amikora központi fűtés vezetékeit a padló felett, falszegélyben szerelik. Alsó bekötésű radiátoroknál is alkalmazható.

Felfüggesztés

h= 300 - 900 mm, typ: RC11, RC21s, RC22, RC33



h= 00 - 900 mm, typ: RC21s, RC22, RC33

Korrekciós együtthatók

A PURMO radiátorok fűtési teljesítmények kiválasztását segítő korrekciós együtthatók, a 75/65/20°C paraméterektől eltérő esetekben.

t z t p Fűtött helyiség léghőmérséklete ti [°C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

A táblázat az n = 1,3 együtthatóhoz készült
