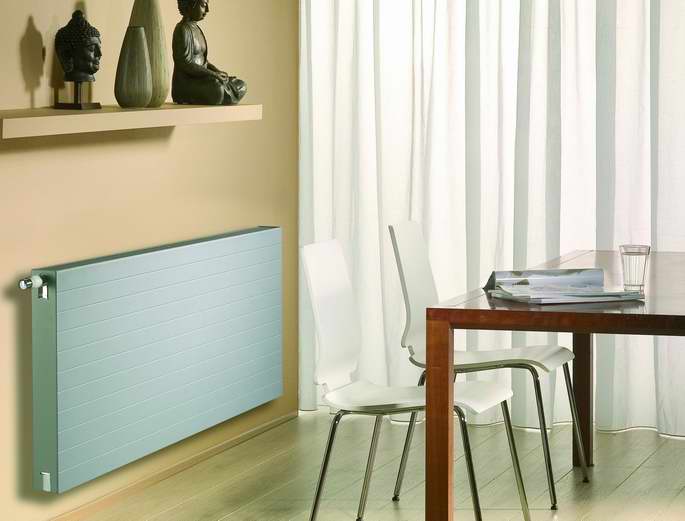

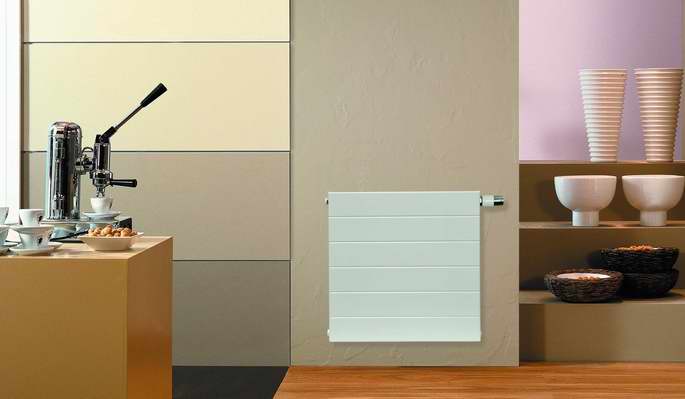

Lapradiátorok - PURMO Ramo Ventil Compact

Műszaki adatok

A modell több mint 200 RAL színben elérhető

Acél  vastagsága az EN 442 szerint

• A fűtőtestek nagysága
• Hőenergia és méretek
• Űrtartalom és tömeg
• Hidraulikus jellemzők
• Csatlakoztatási tipúsok
• Felfüggesztés
• Korrekciós együtthatók

A radiátorok méretei (miliméterben), ahol:

 a magasság: 200
a hosszsúság: 400***, 500***, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**

200 mm magas radiátor oldalnézete:



21s, 22 és 33 típusok radiátor lábakra is szerelhetők.

44 típus kizárólag radiátor lábakra szerelhető.

.

A radiátorok fűtési erőssége [W] ti = 20°C léghőmérsékletnél a fűtött helyiségben (magasság, és a hosszúság, mm-ben megadva).

a magasság		200
a hosszsúság	típus	RCV
	a vízhőm	21s	22	33	44
n mutatószám		1.3060	1.3480	1.3360	1.3570
600	75/65°C	341	467	654	829
	70/55°C	272	374	521	658
700	75/65°C	398	545	763	967
	70/55°C	317	437	608	767
800	75/65°C	454	622	872	1105
	70/55°C	362	499	695	877
900	75/65°C	511	700	981	1243
	70/55°C	407	561	782	986
1000	75/65°C	568	778	1090	1381
	70/55°C	453	624	869	1096
1100	75/65°C	625	856	1199	1519
	70/55°C	498	686	956	1205
1200	75/65°C	682	934	1308	1657
	70/55°C	544	749	1043	1315
1400	75/65°C	795	1089	1526	1933
	70/55°C	634	873	1217	1534
1600	75/65°C	909	1245	1744	2210
	70/55°C	725	998	1390	1753
1800	75/65°C	1022	1400	1962	2486
	70/55°C	815	1122	1564	1972
2000	75/65°C	1136	1556	2180	2762
	70/55°C	906	1247	1738	2191
2300	75/65°C	1306	1789	2507	3176
	70/55°C	1041	1434	1999	2520
2600	75/65°C	1477	2023	2834	3591
	70/55°C	1178	1622	2260	2849
3000	75/65°C	1704	2334	3270	4143
	70/55°C	1359	1871	2607	3287



magasság:	200
	21s	22	33	44
súly:	12,6	15,5	22,2	28,8
térfogat:	2,5	2,5	3,8	5,0

A súly a radiátor 1 méteres hosszára, kilogrammban került megadásra.
A víz térfogata a radiátor 1 méteres hosszára, dm³-ben került megadásra.

Példa az előzetes beállításra:

Adatok:

hőigény - Qc = 1160 Watt
hőmérsékletkülönbség - Δt = 20 K (80/60°C)
nyomásveszteség - Δp = 6 kPa = 600 dPa
átszámolási állandó - C = 1,163

Számítások:

Tömegátfolyás

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

q = 50 kg/h átfolyáshoz és 600 dPa nyomáscsökkenéshez a előzetes beállítás értékeként 3-at olvashatunk le a nomogramról







Alsó csatlakozás

Az alsó bekötési csonkkal rebndelkező radiátoroknál alkalmazzák. Az előremenő csonk tengelye 80 mm-re a visszatérő tengely 30 mm-re van a radiátor szélétől. Az fordított bekötés a radiátor hőteljesítményének több mint 30%-os csökkenését okozza.



Közvetett csatlakozás

Közvetett oldalsó csatlakozás                  Közvetett csatlakozás



Az alsó bekötési lehetőséggel rendelkező radiátorokat egyidejűleg az oldalsó és alsó csonkokhoz is lehet kapcsolni. Közbenső megoldások is lehetségesek: az alsó és keresztcsatlakozásokat a rajzok mutatják.

sínkonzol-garnitúra a következő típusú radiátorokhoz: RCV21s, RCV22, RCV33

láb a konvekciós elemekkel ellátott lapradiátorokhoz.: RCV21s, RCV22, RCV33, RCV44

A PURMO radiátorok fűtési teljesítmények kiválasztását segítő korrekciós együtthatók, a 75/65/20°C paraméterektől eltérő esetekben.

t z	t p	Fűtött helyiség léghőmérséklete ti [°C]
°C	°C	5	8	12	16	18	20	22	24
95	90	0,48	0,50	0,54	0,57	0,59	0,61	0,64	0,66
	85	0,50	0,52	0,56	0,60	0,62	0,64	0,67	0,70
	80	0,52	0,55	0,59	0,63	0,65	0,68	0,70	0,73
	75	0,54	0,57	0,61	0,66	0,69	0,72	0,75	0,78
	70	0,57	0,60	0,65	0,70	0,73	0,76	0,79	0,83
90	85	0,52	0,55	0,58	0,63	0,65	0,67	0,70	0,73
	80	0,54	0,57	0,61	0,66	0,68	0,71	0,74	0,77
	75	0,57	0,60	0,64	0,69	0,72	0,75	0,78	0,82
	70	0,59	0,63	0,67	0,73	0,76	0,80	0,83	0,87
	65	0,62	0,66	0,71	0,77	0,81	0,85	0,89	0,93
85	80	0,56	0,59	0,64	0,69	0,72	0,75	0,78	0,81
	75	0,59	0,62	0,67	0,72	0,75	0,79	0,82	0,86
	70	0,62	0,65	0,70	0,77	0,80	0,84	0,88	0,92
	65	0,65	0,69	0,75	0,81	0,85	0,89	0,94	0,99
	60	0,68	0,73	0,79	0,87	0,91	0,96	1,01	1,07
80	75	0,61	0,65	0,70	0,76	0,79	0,83	0,87	0,91
	70	0,64	0,68	0,74	0,81	0,84	0,88	0,93	0,97
	65	0,68	0,72	0,78	0,86	0,90	0,94	0,99	1,05
	60	0,72	0,76	0,83	0,91	0,96	1,01	1,07	1,13
	55	0,76	0,81	0,89	0,98	1,04	1,10	1,16	1,24
75	70	0,67	0,72	0,78	0,85	0,89	0,94	0,98	1,04
	65	0,71	0,75	0,82	0,90	0,95	1,00	1,05	1,12
	60	0,75	0,80	0,88	0,97	1,02	1,08	1,14	1,21
	55	0,80	0,85	0,94	1,04	1,10	1,17	1,24	1,32
	50	0,85	0,91	1,01	1,13	1,20	1,28	1,37	1,47
70	65	0,75	0,79	0,87	0,96	1,01	1,07	1,13	1,19
	60	0,79	0,84	0,93	1,03	1,08	1,15	1,22	1,30
	55	0,84	0,90	0,99	1,11	1,17	1,25	1,33	1,42
	50	0,89	0,96	1,07	1,20	1,28	1,37	1,47	1,58
65	60	0,83	0,89	0,98	1,10	1,16	1,23	1,31	1,40
	55	0,88	0,95	1,05	1,18	1,26	1,34	1,43	1,54
	50	0,94	1,02	1,14	1,29	1,37	1,47	1,59	1,71
60	55	0,94	1,01	1,13	1,27	1,36	1,45	1,56	1,68
	50	1,00	1,08	1,22	1,39	1,48	1,60	1,73	1,87
	45	1,08	1,17	1,33	1,53	1,65	1,78	1,94	2,13
55	50	1,07	1,16	1,31	1,50	1,62	1,75	1,90	2,07
	45	1,15	1,26	1,43	1,66	1,80	1,96	2,15	2,37
	40	1,25	1,37	1,59	1,86	2,03	2,24	2,48	2,78
50	45	1,23	1,36	1,56	1,82	1,98	2,17	2,40	2,67
	40	1,34	1,48	1,73	2,05	2,25	2,50	2,79	3,15
	35	1,47	1,65	1,94	2,36	2,63	2,96	3,38	3,92
45	40	1,45	1,62	1,90	2,28	2,53	2,83	3,19	3,66
	35	1,60	1,80	2,15	2,64	2,96	3,37	3,89	4,58
40	35	1,75	1,98	2,40	3,00	3,41	3,93	4,62	5,54
	30	1,96	2,25	2,79	3,61	4,21	5,01	6,14	7,87

A táblázat az n = 1,3 együtthatóhoz készült

MŰSZAKI ÁRLISTA: lapradiátorok, dizájn lapradiátorok, fürdőszobai-és dizájn fűtőtestek, padlókonvektorok

Letöltés

Lásd a keresőben

MŰSZAKI KATALÓGUS

Letöltés

Lásd a keresőben

A PURMO lapradiátorok garanciális feltételei

1. A PURMO lapradiátorok a PN-EN 442 megfelelőségi nyilatkozat alapján kerülnek forgalomba, az építési termékekre vonatkozó törvénynek, valamint az építési termékek megfelelőségét deklaráló eljárásokról, valamint a CE megjelölésükkel kapcsolatos módszerekről szóló Infrastrukturális Miniszteri rendeletnek megfelelően.

2. A PURMO lapradiátorok vizes, központi fűtési rendszerekben való felhasználásra készülnek, és az épületek műszaki elvárásairól és elhelyezéséről szóló Infrastrukturális Miniszteri rendeletnek, valamint a megfelelő lengyel szabványoknak megfelelően kerülhetnek felhasználásra.

3. A Rybnik, ul. Przemysłowa székhelyű RETTIG HEATING Kft. (továbbiakban a Garanciát Vállaló) 10 éves garanciát vállal a Lengyel Köztársaság területén belül a PURMO lapradiátorokra (a vásárlás napjától számítva), de nem hosszabbat, mint 11 év a radiátoron szereplő gyártási dátumtól számítva.

Az új, 10 éves garancia a 2007. március 6. után megvásárolt termékekre vonatkozik.

4. A garancia a vizes, központi fűtési rendszerekre kapcsolt radiátorokra vonatkozik, amelyek feketeacélból, rézből, vagy műanyagból készültek, anti-diffúziós bevonattal vannak ellátva, és olyan lakó, hivatali, szolgáltató, és más helyiségekben kerültek beszerelésre, ahol a levegőben nincs káros, korróziós hatást kiváltó anyag, és különösképpen nem lép fel állandó, vagy időleges nedvesség a radiátor felületén. A garancia érvényességének ideje alatt azon radiátorok és elemeik, amelyekben a gyártó okán keletkező meghibásodások keletkeznek, és e meghibásodások a hiba észlelésétől 1 hónapon belül bejelentésre kerülnek, akkor azok újakra és hibamentesekre kerülnek becserélésre.

5. A garancia érvényesítéséhez szükséges:

• a vásárlást igazoló okmány, a számla, megléte,
• hogy a radiátorok beszerelése, a lengyel előírásoknak megfelelően, olyan zárt központi fűtési rendszerbe történjen, amely szakaszoló tágulási tartállyal rendelkezik, továbbá helyi légtelenítőkkel van felszerelve (nem megengedett a központi, hálózati légtelenítő rendszer), és hőcserélős fűtési csomópontról vagy helyi kazánházból táplált.

A berendezés feltöltéséhez és utánpótlásához megfelelő minőségű víz szükséges, amelynek a legfontosabb minőségi mutatói nem léphetik túl az alább megadott értékeket:

• a klór- és szulfátionok összesített tartalma nem haladhatja meg a 150 mg/l –t (a rézcsövekből készült rendszereknél nem nagyobb, mint 50 mg/l),
• az oxigén tartalma nem lehet több, mint 0.1 mg/l,
• a víz pH értékének a 8.0 ÷ 9.5 tartományban kell maradnia,
• az általános vízkeménység nem haladhatja meg a 4.0 mval/l értéket
• a PURMO lapradiátorok 25kW – ot meg nem haladó, nyílt rendszerű, kisebb hálózatokban való beszerelése megengedett azzal a feltétellel, hogy e hálózatokban megfelelő korroziómentesítőt használunk

6. A garancia nem vonatkozik azon radiátorokra, amelyek:

• olyan központi fűtési rendszerbe lettek bekötve, amely hidroelevátoron vagy szivattyús keverő csomóponton keresztül kapcsolódik egy magas hőmérsékletű fűtési hálózatba,
• uszodákba, csarnokokba, autómosókba, mosodákba, vágóhídakba, nyílvános illemhelyekbe, fürdőkbe, és egyéb olyan helyiségekbe kerültek beszerelésre, ahol a levegőben levő anyagok korroziós hatást gyakorolnak, valamint a radiátor felületének állandó vagy időszakos nedvessége esetén – ez nem vonatkozik azon sorozatú, higéniás radiátorokra, amelyek külön antikorroziós védelemmel rendelkeznek, amelyekre a garancia időtartama 6 év, de nem több, mint a gyártás évétől számított 7 év.
• olyan központi fűtési rendszerbe lettek bekötve, amely állandó kapcsolatban van olyan vízellátó rendszerrel, úgy, hogy a bekötési pontnál nincs felszerelve a visszafolyást megelőző ún. visszacsapó szerelvény,
• olyan központi fűtési rendszerbe lettek bekötve, amelyből a vízet gyakrabban és hosszabb időre ürítik le, mint azt az alapvető üzemeltesi szükségletek indokolnák,
• gőzös fűtési rendszerekbe lettek beépítve,
• a fűtési rendszerekbe más típusú (fém, aluminium, réz, réz-aluminium) fűtőtestekkel együtt lettek beépítve, és ezek száma meghaladja az összes radiátor 50%-át a rendszerben,

7. A garancia nem terjed ki az olyan meghibásodásokra, amelyek oka a nem megfelelő használat, tárolás, szállítás, valamint a nem rendeltetésszerű alkalmazás. Előbbi főleg az olyan radiátorokra vonatkozik ,amelyek(et):

• a beszerelés előtt külső légtérben tároltak,
• mechanikusan sérültek,
• belülről szilárd anyagokkal, vagy káros folyadékokkal szennyezettek,
• eldeformálódtak a renszer túl magas próba, vagy állandó nyomásától
• eldeformálódtak, a rendszer megfagyásától,

8. A garancia azzal a feltétellel vonatkozik a termékre, hogy a vásárló vagy mások nem hajtottak végre rajta javításokat vagy cseréket a Garanciát Vállaló engedélye nélkül,

9. A garancia időszakában fellépő meghibásodás esetében reklamációs eljárás indul, amelyet az eladónál tett hibabejelentéssel kezdeményezhetünk, egy speciális reklamációs nyomtatványon, feltüntetve a meghibásodás pontos leírását, és kitöltve a nyomtatványon szereplő minden szükséges adatot. A nyomtatványhoz csatolni kell a vásárlást igazoló számlát. Az eladó felveszi a reklamációt, és az átvételtől számított 24 órán belül, ajánlott levélben, tovább küldi azt a Garanciát Vállalónak. A Garanciát Vállaló a reklamáció megérkezésétől számítva 14 napon belül köteles válaszolni.

10. A reklamáció elbírálásának céljából a garanciát vállaló a reklamált terméket bevizsgáltatja, ami történhet a beszerelés helyszínén, vagy a Garanciát Vállaló által megadott más helyen. A reklamáció elismerésének esetében a Garanciát Vállaló a reklamáció elismerésétől számított 14 napon belül köteles az ingyenes javításra vagy a termék azon részeinek cseréjére, amelyeknél megállapítható az, hogy a meghibásodást gyártási hiba, vagy anyaghiba okozta, vagy köteles a radiátort egy teljesen újra és hibamentesre kicserélni. Az olyan meghibásodások esetén, amelyek nem befolyásolják a radiátor működését, a Garanciát Vállaló árengedményt is felajánlhat.

11. A Garanciát Vállaló fenntartja magának a jogot a reklamáció elintézi módjának megválasztására.

12. A garancia ideje a javítás idejével, ami a terméknek a Garanciát Vállalóhoz való eljuttatásától a javítás befejezésének napjáig tart, meghosszabbodik, a radiátor teljes cseréjének esetében, pedig a garanciaidő újraindul.

13. A Garanciát Vállaló fenntartja magának a jogot, hogy a termékein előzetes értesítés nélkül módosításokat hajtson végre, azzal a feltétellel, hogy azok nem vonatkoznak semmilyen olyan lényeges műszaki körülményre, amely befolyásolja a radiátor megválasztását.

14. A radiátorokat az egyedi gyári borításuk leszedése nélkül kell beszerelni. E borításnak abban az esetben is a radiátoron kell maradnia, ha a központi fűtési hálózat az épületben folyó utómunkálatok vagy az épület kiszárítása céljából üzemel. Ajánlott, hogy a helyiség használója a borítást csak az utómunkálatok befejezése után távolítsa el.

15. Tilos a rendszer egészét vagy egy részét vízteleníteni, és ilyen állapotban hagyni. Ez vonatkozik az új rendszerekre is, a hermetikusság ellenőrzésekor. Amikor a rendszerből le kell üríteni a vizet, pl: felújításkor vagy karbantartáskor, a vizet a rendszer csak azon részéből szabad kiüríteni, ahol ez elkerülhetetlen. A munkálatok befejezése után a rendszert azonnal újra fel kell tölteni vízzel. A rendszer feltöltéséhez és működéséhez használt vízmennyiséget ellenőrizni kell, pl. vízóra segítségével

16. A PURMO lapradiátorokkal ellátott, központi fűtési rendszer üzemi nyomása nem haladhatja meg a 10 bar-t (a PURMO Planora radiátorok esetében 6 bar), a maximális üzemi hőmérséklet, pedig a 110 °C-t.
A magas építésű épületeknél a rendszert zónákra kell osztani. A rendszer hermetikusságának ellenőrzését próbanyomáson kell végrehajtani, ami megfelel az adott rendszer 2 barral megnövelt üzemi nyomásának, de legalább 4 bar nyomással.
A maximálisan megengedett próbanyomás a rendszer hermetikusságának ellenőrzésekor 12 bar (a PURMO Planora radiátorok esetében 8 bar).

17. Az értékesített termékre vonatkozó, említett garanciális feltételek nem zárják ki, nem korlátozzák, és nem függesztik fel a vásárlónak a nem szerződésszerinti teljesítésből következő, a 2002. 07. 27. keltezésű, a fogyasztói vásárlás részletes feltételeiről, valamint a Polgári Törvénykönyv változásáról szóló törvény (Dz. U. 2002 r. nr 141, poz. 1176) szerinti jogait.
