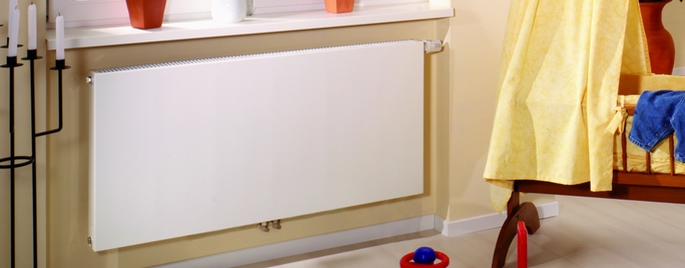

PURMO Plan Ventil Compact M

Lapradiátorok - PURMO Plan Ventil Compact M

A piacon számos sima homlokzati lappal ellátott radiátor kapható – azonban a méretezésük nem egyforma. A PURMO vállalat új lapos radiátorú projektje új trendeket vesz célba. A bázislapra szerelt, sima homlokzati lap esztétikus kidolgozást biztosít, a magas nyomással járó ellenállás egyidejű csökkenése nélkül. 10 bar üzemi nyomású rendszerekben működhetnek. A központi elhelyezésű, padlózati táplálás a radiátor közepén ½″-os bekötési csőcsonkokkal biztosított. Szemből nézve, a táplálási vezetéket mindig a baloldalon kell bekötni. A radiátor Heimeier, vagy Oventrop márkájú, táplálást szabályozó szelepbetéttel kerül felszerelésre. Alapértelmezésben a radiátor termosztatikus fejének jobb oldali a beszerelése.

+



Műszaki adatok

Anyag: magas minőségű, mélyen sajtolt és hidegen hengerelt fémlemez
Maximális üzemi nyomás: 10 bar
Maximális hőmérséklet: 110°C
Felszereltség: termosztatikus szelep, előbeállítással
Alapozó festés: KTL II – második generációs kataforézis elektrosztatikus kezelés
Szabványok, Tanúsítványok: PN EN 442, ISO 9001, ISO 14001
higiénés tanúsítványok PZH - HK/B/0436/03/2007
Felhasználás: Vizes, központi fűtési rendszerek
Garancia: 10 év
Acél  vastagsága az EN 442 szerint

A fűtőtestek nagysága

A radiátorok méretei (miliméterben), ahol:

H - a magasság: 300, 500, 600, 900
L - a hosszsúság: 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300**, 2600**, 3000**












Hőenergia és méretek

A radiátorok fűtési erőssége [W] ti = 20°C léghőmérsékletnél a fűtött helyiségben (magasság, és a hosszúság, mm-ben megadva).

magasság 300 500 600
hosszúság típus FCVM FCVM FCVM
a vízhőm 11 22 33 11

21s

22 33 11 21s 22  33
n mutatószám 1.2820 1.3000 1.3159 1.2827

1.2907

1.3197 1.3331 1.2831 1.2967 1.3295  1.3417
400 75/65°C 212 375 526 329

445

578 798 384 515 670 924
  70/55°C 170 301 420 265

358

462 637 309 413 535 736
500 75/65°C 265 469 657 412

557

722 998 481 644 838 1155
  70/55°C 213 376 526 331

447

577 796 386 517 669 919
600 75/65°C 317 562 788 494

668

866 1198 577 773 1006 1385
  70/55°C 255 451 631 397

536

693 955 464 620 802 1103
700 75/65°C 370 656 920 576

779

1011 1397 673 902 1173 1616
  70/55°C 298 526 736 463

626

808 1114 541 724 936 1287
800 75/65°C 423 750 1051 658

890

1155 1597 769 1030 1341 1847
  70/55°C 340 601 841 530

715

923 1274 618 827 1070 1471
900 75/65°C 476 843 1183 741

1002

1300 1796 865 1159 1508 2078
  70/55°C 383 676 946 596

805

1039 1433 696 930 1204 1655
1000 75/65°C 529 937 1314 823

1113

1444 1996 961 1288 1676 2309
  70/55°C 426 752 1051 662

894

1154 1592 773 1034 1337 1839
1100 75/65°C 582 1031 1445 905

1224

1588 2196 1057 1417 1844 2540
  70/55°C 468 827 1156 728

983

1270 1751 850 1137 1471 2023
1200 75/65°C 635 1124 1577 988

1336

1733 2395 1153 1546 2011 2771
  70/55°C 511 902 1261 794

1073

1385 1910 928 1240 1605 2207
1400 75/65°C 741 1312 1840 1152

1558

2022 2794 1345 1803 2346 3233
  70/55°C 596 1052 1471 927

1252

1616 2229 1082 1447 1872 2574
1600 75/65°C 846 1499 2102 1317

1781

2310 3194 1538 2061 2682 3694
  70/55°C 681 1202 1682 1059

1431

1847 2547 1237 1654 2140 2942
1800 75/65°C 952 1687 2365 1481

2003

2599 3593 1730 2318 3017 4156
  70/55°C 766 1353 1892 1192

1609

2078 2865 1391 1860 2407 3310
2000 75/65°C 1058 1874 2628 1646

2226

2888 3992 1922 2576 3352 4618
  70/55°C 851 1503 2102 1324

1788

2309 3184 1546 2067 2675 3678
2300 75/65°C 1217 2155 3022 1893

2560

3321 4591 2210 2962 3855 5311
  70/55°C 979 1728 2417 1523

2056

2655 3661 1778 2377 3076 4229
2600 75/65°C 1375 2436 3416 2140

2894

3754 5190 2499 3349 4358 6003
  70/55°C 1106 1954 2733 1721

2325

3001 4139 2010 2687 3477 4781
3000 75/65°C 1587 2811 3942 2469

3339

4332 5988 2883 3864 5028 6927
  70/55°C 1277 2255 3153 1986

2682

3463 4776 2319 3101 4012 5516
magasság 900
hosszúság típus FCVM
a vízhőm 11

21s

22 33
n mutatószám 1.3013

1.3371

1.3488 1.3612
400 75/65°C 539

706

920 1268
  70/55°C 432

563

732 1007
500 75/65°C 674

883

1151 1586
  70/55°C 540

703

915 1258
600 75/65°C 808

1059

1381 1903
  70/55°C 648

844

1098 1510
700 75/65°C 943

1236

1611 2220
  70/55°C 756

985

1281 1762
800 75/65°C 1078

1412

1841 2537
  70/55°C 864

1125

1464 2014
900 75/65°C 1212

1589

2071 2854
  70/55°C 972

1266

1647 2265
1000 75/65°C 1347

1765

2301 3171
  70/55°C 1080

1407

1830 2517
1100 75/65°C 1482

1942

2531 3488
  70/55°C 1188

1547

2013 2769
1200 75/65°C 1616

2118

2761 3805
  70/55°C 1296

1688

2196 3020
1400 75/65°C 1886

2471

3221 4439
  70/55°C 1512

1969

2562 3524
1600 75/65°C 2155

2824

3682 5074
  70/55°C 1728

2251

2928 4027
1800 75/65°C 2425

3177

4142 5708
  70/55°C 1944

2532

3294 4531
2000 75/65°C 2694

3530

4602 6342
  70/55°C 2160

2813

3661 5034
2300 75/65°C

-

 -

-

-

70/55°C

-

-

-

-

2600

75/65°C

-

-

-

-

70/55°C

-

-

-

-

3000

75/65°C

-

-

-

-

70/55°C

-

-

-

-



Űrtartalom és tömeg

magasság[mm]:

300 500 600 900
11 22

33

11 21s

22

33 11 21s

22

33 11 21s

22

33

súly [kg/m]:

11,7 19,1

26,9

16,1 23,7

27,0

42,2  24,8 33,7

38,0

56,4  36,5 49,8

58,9

84,9

térfogat [l/m]:

1,5 3,2

5,1

2,9 5,2

5,2

7,5 3,4 6,1

6,1

8,8 4,5 8,8

8,8

13,0

A súly a radiátor 1 méteres hosszára, kilogrammban került megadásra.
A víz térfogata a radiátor 1 méteres hosszára, dm³-ben került megadásra.

Hidraulikus jellemzők

A Purmo Planora típusú radiátorok beépített termosztatikus szeleppel rendelkeznek, emiatt is a hidraulikus tulajdonságaik a szeleppel együtt kerülnek meghatározásra. E tulajdonság a mellékelt nomogramon szerepel.

Példa az előzetes beállításra:

Adatok:

hőigény - Qc = 1160 Watt
hőmérsékletkülönbség - Δt = 20 K (80/60°C)
nyomásveszteség - Δp = 6 kPa = 600 dPa
átszámolási állandó - C = 1,163

Számítások:

Tömegátfolyás

q = Qc / C * Δt = 1160 / 1,163 * 20 = 50 kg/h

q = 50 kg/h átfolyáshoz és 600 dPa nyomáscsökkenéshez a előzetes beállítás értékeként 3-at olvashatunk le a nomogramról

Csatlakoztatási tipúsok

Egyoldali, oldalsó bekötés.

Ez a legelterjedtebb bekötési módszer, amely lehetőséget biztosít a radiátorok mind a jobb, mind a bal oldali bekötésére. Az előremenő vezetéket a radiátor felső, míg a visszatérő vezetéket az alsó csőcsonkra kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot esik.



Kereszt bekötés.

Olyan radiátorok esetében ajánlott, amelyek hossza meghaladja a 2000 mm-t, valamint amelyek hossza négyszeresen meghaladja a magasságukat. Az előremenő vezetéket a radiátor jobb vagy bal felső, míg a visszatérő vezetéket a vele szemközti, alsó csőcsonkba kell csatlakoztatni. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot csökken.



Nyerges bekötés.

Leggyakrabban a C típusú radiátoroknál alkalmazott bekötés, olyan esetekben, amikor a központi fűtés vezetékrendszere a padlóban kerül kiépítésre. Szintén felhasználható a H típusú radiátoroknál, de a termosztatikus szelep eltávolítása esetén a CV, és a HV típusú radiátoroknál is. Ezt a bekötési módszert alkalmazva, a radiátor fűtési teljesítménye kb. 10 %-al kisebb lesz a feltüntetett értéknél.



Középső, padló felöli bekötés.

Alsó irányú bekötés, a radiátor közepénél. A bekötési csőcsonkok távolsága 50mm. Szemből nézve az előremenő vezeték mindig a baloldali kell legyen. Fordított bekötéskor a radiátor fűtési teljesítménye több mint 30%-ot esik.

Felfüggesztés

A V21s, V22, V33 típusú radiátorok tartókészlete

A többlapú radiátorok állványzata: DF20, DF30

Korrekciós együtthatók

A PURMO radiátorok fűtési teljesítmények kiválasztását segítő korrekciós együtthatók, a 75/65/20°C paraméterektől eltérő esetekben.



t z t p Fűtött helyiség léghőmérséklete ti [ °C]
°C °C 5 8 12 16 18 20 22 24
95 90 0,48 0,50 0,54 0,57 0,59 0,61 0,64 0,66
  85 0,50 0,52 0,56 0,60 0,62 0,64 0,67 0,70
  80 0,52 0,55 0,59 0,63 0,65 0,68 0,70 0,73
  75 0,54 0,57 0,61 0,66 0,69 0,72 0,75 0,78
  70 0,57 0,60 0,65 0,70 0,73 0,76 0,79 0,83
90 85 0,52 0,55 0,58 0,63 0,65 0,67 0,70 0,73
  80 0,54 0,57 0,61 0,66 0,68 0,71 0,74 0,77
  75 0,57 0,60 0,64 0,69 0,72 0,75 0,78 0,82
  70 0,59 0,63 0,67 0,73 0,76 0,80 0,83 0,87
  65 0,62 0,66 0,71 0,77 0,81 0,85 0,89 0,93
85 80 0,56 0,59 0,64 0,69 0,72 0,75 0,78 0,81
  75 0,59 0,62 0,67 0,72 0,75 0,79 0,82 0,86
  70 0,62 0,65 0,70 0,77 0,80 0,84 0,88 0,92
  65 0,65 0,69 0,75 0,81 0,85 0,89 0,94 0,99
  60 0,68 0,73 0,79 0,87 0,91 0,96 1,01 1,07
80 75 0,61 0,65 0,70 0,76 0,79 0,83 0,87 0,91
  70 0,64 0,68 0,74 0,81 0,84 0,88 0,93 0,97
  65 0,68 0,72 0,78 0,86 0,90 0,94 0,99 1,05
  60 0,72 0,76 0,83 0,91 0,96 1,01 1,07 1,13
  55 0,76 0,81 0,89 0,98 1,04 1,10 1,16 1,24
75 70 0,67 0,72 0,78 0,85 0,89 0,94 0,98 1,04
  65 0,71 0,75 0,82 0,90 0,95 1,00 1,05 1,12
  60 0,75 0,80 0,88 0,97 1,02 1,08 1,14 1,21
  55 0,80 0,85 0,94 1,04 1,10 1,17 1,24 1,32
  50 0,85 0,91 1,01 1,13 1,20 1,28 1,37 1,47
70 65 0,75 0,79 0,87 0,96 1,01 1,07 1,13 1,19
  60 0,79 0,84 0,93 1,03 1,08 1,15 1,22 1,30
  55 0,84 0,90 0,99 1,11 1,17 1,25 1,33 1,42
  50 0,89 0,96 1,07 1,20 1,28 1,37 1,47 1,58
65 60 0,83 0,89 0,98 1,10 1,16 1,23 1,31 1,40
  55 0,88 0,95 1,05 1,18 1,26 1,34 1,43 1,54
  50 0,94 1,02 1,14 1,29 1,37 1,47 1,59 1,71
60 55 0,94 1,01 1,13 1,27 1,36 1,45 1,56 1,68
  50 1,00 1,08 1,22 1,39 1,48 1,60 1,73 1,87
  45 1,08 1,17 1,33 1,53 1,65 1,78 1,94 2,13
55 50 1,07 1,16 1,31 1,50 1,62 1,75 1,90 2,07
  45 1,15 1,26 1,43 1,66 1,80 1,96 2,15 2,37
  40 1,25 1,37 1,59 1,86 2,03 2,24 2,48 2,78
50 45 1,23 1,36 1,56 1,82 1,98 2,17 2,40 2,67
  40 1,34 1,48 1,73 2,05 2,25 2,50 2,79 3,15
  35 1,47 1,65 1,94 2,36 2,63 2,96 3,38 3,92
45 40 1,45 1,62 1,90 2,28 2,53 2,83 3,19 3,66
  35 1,60 1,80 2,15 2,64 2,96 3,37 3,89 4,58
40 35 1,75 1,98 2,40 3,00 3,41 3,93 4,62 5,54
  30 1,96 2,25 2,79 3,61 4,21 5,01 6,14 7,87

A táblázat az n = 1,3 együtthatóhoz készült
