Incalzire prin pardoseala - Proiectare si instalare

Buna functionare a sistemului de incalzire prin pardoseala depinde de o planificare adecvata si de un montaj corect. Aspectele care trebuie luate in considerare in timpul proiectarii sau montajului sistemului de incalzire prin pardoseala, precum si specificatiile tehnice, sunt prezentate mai jos.

Fie ca sunteti investitor, contractor sau proiectant - daca aveti un proiect de constructie noua, de renovare sau extindere, contactati-ne pentru a primi o recomandare adecvata pentru un sistem Purmo de incalzire prin pardoseala. Veti primi un calcul profesional al cantitatii de materiale necesare, cu detalierea componentelor sistemului instalat, precum si o oferta personalizata de pret.

Incalzire prin pardoseala - CADOU GRATUIT! - apasa aici pentru mai multe detalii!

GROSIMEA STRATURILOR

Grosimea diferitelor straturi ale pardoselii de incalzire

Inaltimea sistemului de incalzire prin pardoseala depinde de grosimea urmatoarelor straturi:

  • izolatia termica
  • sapa
  • finisajul pardoselii

Se recomanda ca incalzirea prin pardoseala sa fie planificata inca din etapa de proiectare a cladirii. Atunci pot fi alese in mod liber toate straturile componente. Este cu mult mai dificil sa alegi straturile corespunzatoare ale sistemului de incalzire prin pardoseala intr-o cladire deja construita si nefinisata, unde exista o rezerva limitata pe inaltime. In aceste cazuri, va fi stabilita mai intai grosimea stratului de finisaj al pardoselii, iar apoi din rezerva totala de inaltime se va scadea grosimea stratului de mortar / adeziv de sub placare si grosimea sapei. Astfel se va determina inaltimea ramasa disponibila pentru izolatie.

Grosimea sapei
Orice modificare a grosimii sapei determina o modificare a inertiei termice. De aceea, in cazul unui surplus de inaltime este mai bine sa crestem grosimea izolatiei peste normele in vigoare, decat sa ne decidem pentru un strat mai gros de sapa. Daca rezerva de inaltime de care dispunem nu este suficienta, decizia privind conditiile unei eventuale reduceri a grosimii sapei va trebui luata de constructor.

Grosimea izolatiei
Izolatia termica este stratul asupra caruia avem cea mai mare influenta la dimensionare. Grosimea sa depinde de coeficientul de conductivitate termica (este necesara obtinerea unei rezistente termice corespunzatoare, conform normelor). Izolatiile termice si acustice de inalta calitate (cu un coeficient de conductivitate λ redus) indeplinesc criteriile impuse de norme chiar si la grosimi mici. Pe de alta parte, sunt mai scumpe decat cele traditionale.

IZOLATIA

Izolatia termica

In tabelul urmator sunt prezentate diferite grosimi ale stratului, in functie de rezistenta termica. In fiecare caz, in functie de rezerva de inaltime existenta, este dat materialul izolant corespunzator sau o combinatie de doua materiale. Daca sunt tevi sau cabluri intinse pe pardoseala, izolatia trebuie montata in doua straturi. In cazul plafoanelor dintre etaje in cladiri rezidentiale, se recomanda izolatia Rolljet EPST 27/25 in combinatie cu placa din polistiren expandat EPS100 (densitate 20 kg/m3) de grosime 30 mm. Desigur, mai intai se va verifica daca este disponibila rezerva de inaltime necesara.

Descriere Rλ
[m²K/W]		 Tipul de izolatie  Grosimea izolatiei
[mm]		 Diametrul tevii
[mm]		 Grosimea sapei
[mm]		 Grosimea stratului de finisaj
[mm]		 Grosimea totala
[mm]
Deasupra unei incaperi incalzite
[U=1,33 W/m²K]		 0,75 Rolljet 38/35 35 35 16-20 40-45 10-20 101-120
Noppjet 11 11 31 16-17 40-45 10-20 97-113
Placa din polistiren EPS 100-0,40 20
Deasupra unei incaperi incalzite la o temperatura mai redusa
[U=0,80 W/m²K]		 1,25 Rolljet 25 25 55 16-20 40-45 10-20 121-140
Placa din polistiren EPS 100-0,40 30
Noppjet 11 11 51 16-17 40-45 10-20 117-133
Placa din polistiren EPS 100-0,40 40
Deasupra unei incaperi neincalzite
[U=0,38 W/m²K]		 2,62 Rolljet 25 25 105 16-20 40-45 10-20 171-190
Placa din polistiren EPS 100-0,40 80
Noppjet 11 101 16-17 40-45 10-20 167-183
Placa din polistiren EPS 100-0,40 90
Noppjet 11 71 16-17 40-45 10-20 137-153
PUR 60
Pe pamant
[U=0,35 W/m²K] 		2,86 Rolljet 25 25 115 16-20 40-45 10-20 181-200
Placa din polistiren EPS 100-0,40 90
Noppjet 11 11 111 16-17 40-45 10-20 177-193
Placa din polistiren EPS 100-0,40 100
Rolljet 35 35 85 16-20 40-45 10-20 151-170
PUR 50
Faltjet 74 74 74 16-20 40-45 10-20 140-159
Deasupra unei incaperi neincalzite, care este in contact direct cu aerul exterior
[U=0,30 W/m²K]		 3,33 Rolljet 25 25 135 16-20 40-45 10-20 201-220
Placa din polistiren EPS 100-0,40 110
Noppjet 11 11 131 16-17 40-45 10-20 197-213
Placa din polistiren EPS 100-0,40 120
Rolljet 35 35 95 16-20 40-45 10-20 161-180
PUR 60

PUTEREA TERMICA

Puterea termica

Puterea termica a incalzirii prin pardoseala depinde de temperatura la suprafata pardoselii si de marimea suprafetei in care se pot instala conductele de incalzire. In locurile amplasate direct deasupra conductelor de incalzire, temperatura pardoselii este intotdeauna mai mare decat in zonele dintre conducte. Aceste diferente depind de distanta dintre conducte si de finisajul pardoselii.

Puterile termice se stabilesc pe baza mediei temperaturii la suprafata pardoselii θF,m. Totusi, diferenta de temperatura pe pardoseala intre θF,max si θF,min influenteaza intr-o mare masura confortul termic.

Norma EN 1264 defineste temperaturile maxime ale suprafetei pardoselii de incalzire:

• zona unde se afla in mod permanent oameni θF,max ≤ 29oC / 100W/m2

• zona de margine(*) θF,max ≤ 35oC / 165W/m2

• baie (θi=24°C) θF,max ≤ 33oC / 100W/m2

(*) zona de margine – banda cu latimea de pana la 1m de-a lungul peretilor exteriori, verticali ai cladirii

Respectarea limitelor impuse de temperatura a suprafetei limiteaza in consecinta puterea termica a sistemului de incalzire prin pardoseala.

Daca pierderile de caldura ale cladirii sunt prea mari fata de puterea termica posibil a fi obtinuta cu incalzire prin pardoseala, atunci vor trebui instalate suplimentar radiatoare.

Tabele sporządzone w oparciu o normę PN-EN 1264*

temperatura medie a apei din conducte
tHm
°C		 temperatura ambientala
ti
°C		 Puterea termica q/temp. max tF,max pe suprafata pardoselii cu rezistenta termica Rλ = 0,00 m2K/W. Distanta dintre conducte in mm. Rλ = 0,00 m2K/W
300 250 200 150 100 50
W/m2 °C W/m2 °C W/m2 °C W/m2 °C W/m2 °C W/m2 °C
35 15
18
20
22
24		 73
62
55
48
40		 23,6
25,5
26,7
27,8
29		 84
72
63
55
46		 24
25,8
27
28,1
29,3		 97
83
73
63
53		 24,6
26,3
27,4
28,5
29,6		 112
95
84
73
62		 25,5
27,1
28,1
29,1
30,1		 129
110
97
84
71		 26,6
28
28,9
29,9
30,7		 150
128
113
98
83		 28
29,3
30
30,8
31,6
49 15
18
20
22
24		 92
81
73
66
59		 25,6
27,4
28,6
29,9
31,1		 105
93
84
76
67		 26,1
27,9
29
30,2
31,4		 122
107
97
87
78		 26,8
28,5
29,6
30,7
31,8		 140
123
112
101
90		 27,9
29,4
30,5
31,5
32,6		 162
142
129
116
104		 29,2
30,7
31,6
32,6
33,5		 188
165
150
135
120		 31
32,2
33
33,9
34,6
45 15
18
20
22
24		 110
99
92
84
77		 27,5
29,4
30,6
31,8
33		 126
114
105
97
88		 28,1
29,9
31,1
32,3
33,5		 146
131
122
112
102		 28,9
30,6
31,8
32,9
34		 168
151
140
129
118		 30,2
31,8
32,9
33,9
35		 194
175
162
149
136		 31,8
33,3
34,2
35,2
36,1		 226
203
188
173
158		 33,9
35,1
36
36,8
37,6
50 15
18
20
22
24		 128
117
110
103
95		 29,4
31,3
32,5
33,7
35		 147
135
126
118
109		 30,1
31,9
33,1
34,3
35,5		 170
156
146
136
126		 31
32,7
33,9
35,1
36,2		 196
179
168
157
146		 32,5
34,1
35,2
36,2
37,3		 226
207
194
181
168		 34,3
35,8
36,8
37,8
38,7		 263
241
226
211
196		 36,7
38
38,9
39,7
40,6
55 15
18
20
22
24		 147
136
128
121
114		 31,2
33,1
34,4
35,6
36,9		 168
156
147
139
131		 32
33,8
35,1
36,3
37,5		 194
180
170
160
151		 33,1
34,8
36
37,2
38,3		 224
207
196
185
174		 34,7
36,4
37,5
38,5
39,6		 259
239
226
214
201		 36,8
38,3
39,3
40,3
41,3		 301
278
263
248
233		 39,5
40,8
41,7
42,6
43,4		 Beton
temperatura medie a apei din conducte
tHm
°C		 temperatura ambientala
ti
°C		 Puterea termica q/ temp. max tF,max pe suprafata pardoselii cu rezistenta termica Rλ= 0,05 m2 K/W. Distanta dintre conducte in mm.  Rλ = 0,05 m2K/W
300 250 200 150 100 50
W/m2 °C W/m2 °C W/m2 °C W/m2 °C W/m2 °C W/m2 °C
35 15
18
20
22
24		 59
50
44
38
32		 22,1
24,1
25,5
26,8
28,1		 66
56
50
43
36		 22,3
24,3
25,6
26,9
28,2		 74
63
56
48
41		 22,5
24,5
25,8
27,1
28,4		 84
72
63
55
46		 23,1
25
26,2
27,5
28,7		 95
81
71
62
52		 23,8
25,6
26,8
27,9
29,1		 108
91
81
70
59		 24,6
26,3
27,4
28,5
29,6
49 15
18
20
22
24		 74
65
59
53
47		 23,7
25,7
27,1
28,4
29,8		 83
73
66
60
53		 23,9
25,9
27,3
28,6
29,9		 93
82
74
67
60		 24,2
26,2
27,5
28,9
30,2		 105
93
84
76
67		 24,9
26,8
28,1
29,4
30,6		 119
105
95
86
76		 25,7
27,6
28,8
30
31,2		 135
118
108
97
86		 26,8
28,5
29,6
30,7
31,9
45 15
18
20
22
24		 89
80
74
68
62		 25,3
27,3
28,7
30,1
31,4		 99
89
83
76
70		 25,5
27,6
28,9
30,3
31,6		 112
100
93
86
78		 25,9
27,9
29,2
30,6
31,9		 126
114
105
97
88		 26,7
28,6
29,9
31,2
32,5		 143
128
119
109
100		 27,7
29,5
30,7
32
33,2		 161
145
135
124
113		 28,9
30,6
31,8
32,9
34,1
50 15
18
20
22
24		 103
94
89
83
77		 26,8
28,9
30,3
31,6
33		 116
106
99
93
86		 27,1
29,1
30,5
31,9
33,2		 130
119
112
104
97		 27,5
29,6
30,9
32,2
33,6		 147
135
126
118
109		 28,5
30,4
31,7
33
34,3		 166
152
143
133
124		 29,6
31,5
32,7
33,9
35,1		 188
172
161
151
140		 31
32,7
33,9
35,1
36,2
55 15
18
20
22
24		 118
109
103
97
91		 28,3
30,4
31,8
33,2
34,6		 132
122
116
109
103		 28,7
30,7
32,1
33,5
34,8		 149
138
130
123
115		 29,2
31,2
32,5
33,9
35,2		 168
156
147
139
131		 30,2
32,2
33,5
34,8
36,1		 190
176
166
157
147		 31,5
33,3
34,6
35,8
37,1		 215
199
188
178
167		 33,1
34,8
36
37,2
38,3		 Ceramica

Temperatura maxima a suprafetei pardoselei conform normei EN 1264

Zona utila: tF,max = 29 °C Zona de margine: tF,max= 35 °C Baie: tF,max = 33 °C
*Emisie termica pentru conducta PURMO 17x2mm



Tabele intocmit conform normei EN 1264*

temperatura medie a apei din conducte
tHm
°C		 temperatura ambientala
ti
°C		 Puterea termica q/temp. max tF,max pe suprafata pardoselii cu rezistenta termica Rλ = 0,10 m2K/W.  Distanta dintre conducte in mm.  Rλ = 0,10 m2K/W
300 250 200 150 100 50
W/m2 °C W/m2 °C W/m2 °C W/m2 °C W/m2 °C W/m2 °C
35 15
18
20
22
24		 50
43
38
33
28		 21,1
23,3
24,7
26,1
27,6		 55
47
42
36
30		 21,2
23,3
24,8
26,2
27,6		 61
52
46
40
34		 21,3
23,5
24,9
26,3
27,7		 68
58
51
44
37		 21,6
23,7
25,1
26,5
27,9		 75
64
56
49
41		 22,1
24,1
25,4
26,8
28,1		 83
71
63
54
46		 22,6
24,6
25,9
27,2
28,4
49 15
18
20
22
24		 63
55
50
45
40		 22,5
24,7
26,1
27,6
29		 69
61
55
50
44		 22,6
24,7
26,2
27,6
29		 77
68
61
55
49		 22,8
24,9
26,3
27,8
29,2		 85
75
68
61
54		 23,1
25,3
26,6
28
29,4		 94
83
75
68
60		 23,7
25,7
27,1
28,4
29,8		 104
92
83
75
67		 24,3
26,3
27,6
28,9
30,2
45 15
18
20
22
24		 75
68
63
58
53		 23,9
26
27,5
29
30,4		 83
75
69
64
58		 23,9
26,1
27,6
29
30,5		 92
83
77
71
64		 24,2
26,3
27,8
29,2
30,6		 102
92
85
78
71		 24,6
26,7
28,1
29,5
31		 113
101
94
86
79		 25,2
27,3
28,7
30
31,4		 125
113
104
96
88		 26
28
29,3
30,7
32
50 15
18
20
22
24		 88
80
75
70
65		 25,2
27,4
28,9
30,3
31,8		 97
89
83
78
72		 25,3
27,5
28,9
30,4
31,9		 107
98
92
86
80		 25,5
27,7
29,2
30,6
32		 119
108
102
95
88		 26,1
28,2
29,6
31
32,4		 131
120
113
105
98		 26,8
28,8
30,2
31,6
33		 146
133
125
117
108		 27,7
29,7
31
32,4
33,7
55 15
18
20
22
24		 100
93
88
83
78		 26,5
28,7
30,2
31,7
33,1		 111
102
97
91
86		 26,6
28,8
30,3
31,8
33,2		 123
114
107
101
95		 26,9
29,1
30,5
32
33,4		 136
125
119
112
105		 27,5
29,6
31,1
32,5
33,9		 150
139
131
124
116		 28,3
30,4
31,8
33,2
34,5		 167
154
146
138
129		 29,3
31,3
32,7
34
35,4		 Parchet stratificat / mochete
temperatura medie a apei din conducte
tHm
°C		 temperatura ambientala
ti
°C		 Puterea termica q/ temp. max tF,max pe suprafata pardoselii cu rezistenta termica Rλ = 0,15 m2K/W.  Distanta dintre conducte in mm.  Rλ = 0,15 m2K/W
300 250 200 150 100 50
W/m2 °C W/m2 °C W/m2 °C W/m2 °C W/m2 °C W/m2 °C
35 15
18
20
22
24		 44
37
33
28
24		 20,4
22,7
24,2
25,7
27,1		 48
41
36
31
26		 20,4
22,7
24,2
25,7
27,1		 52
44
39
34
29		 20,5
22,7
24,2
25,7
27,2		 57
48
43
37
31		 20,7
22,9
24,4
25,8
27,3		 62
53
47
40
34		 21
23,1
24,6
26
27,5		 68
58
51
44
37		 21,3
23,5
24,9
26,3
27,7
49 15
18
20
22
24		 55
48
44
39
35		 21,6
23,9
25,4
26,9
28,4		 60
53
48
43
38		 21,6
23,9
25,4
26,9
28,4		 65
57
52
47
42		 21,7
24
25,5
27
28,5		 71
63
57
51
46		 22
24,2
25,7
27,2
28,6		 78
68
62
56
50		 22,3
24,5
26
27,4
28,9		 85
75
68
61
54		 22,8
24,9
26,3
27,8
29,2
45 15
18
20
22
24		 66
59
55
50
46		 22,8
25,1
26,6
28,1
29,7		 72
65
60
55
50		 22,8
25,1
26,6
28,1
29,7		 78
70
65
60
55		 22,9
25,2
26,7
28,2
29,7		 86
77
71
66
60		 23,2
25,5
27
28,4
29,9		 93
84
78
72
65		 23,6
25,8
27,3
28,8
30,2		 102
92
85
78
71		 24,2
26,3
27,8
29,2
30,6
50 15
18
20
22
24		 77
70
66
61
57		 24
26,3
27,8
29,3
30,9		 84
76
72
67
62		 24
26,3
27,8
29,3
30,9		 91
84
78
73
68		 24,1
26,4
27,9
29,4
30,9		 100
91
86
80
74		 24,4
26,7
28,2
29,7
31,2		 109
100
93
87
81		 24,9
27,2
28,6
30,1
31,6		 119
109
102
95
88		 25,5
27,7
29,2
30,6
32
55 15
18
20
22
24		 88
81
77
72
68		 25,2
27,5
29
30,5
32,1		 96
88
84
79
74		 25,2
27,5
29
30,5
32,1		 104
97
91
86
81		 25,3
27,6
29,1
30,6
32,1		 114
105
100
94
88		 25,7
27,9
29,4
31
32,5		 124
115
109
103
96		 26,2
28,4
29,9
31,4
32,9		 136
126
119
112
105		 26,9
29,1
30,5
32
33,4		 Parchet masiv / covor gros

Rezultatele testelor de laborator conform normei EN 1264-2

Distanta dintre conducte [mm] 300 250 200 150 100 50
Emisie termica unitara [W/m2 ] 76,7 83,7 90,4 94,6/td> 97,7 100,0
Diferenta logaritmica de temperatura [K] 20,9 19,9 18,6 16,9 15,1 13,3
*Emisie termica pentru conducta PURMO 17x2mm

ALGORITMI DE PROIECTARE

Algoritmi de proiectare

Pasul 1

Avand la dispozitie valoarea sarcinii termice necesare a spatiului de incalzit ΦHL, determinata conform proiect, se va calcula densitatea necesara a fluxului termic qHL

ΦHL,pod = ΦHL - ΦFB [W] →W

qHL,pod = ΦHL,pod / A [m2]

Planificam apoi zonele de margine si zonele unde se afla in mod permanent oameni.

Pasul 2

Avand la dispozitie temperatura medie a apei in conducte (θcond,med) si rezistenta termica a stratului de finisaj (Rλ,B - daca nu este dat, vom considera Rλ,B=0,10m2K/W), alegem distanta dintre conducte conform uneia dintre urmatoarele 3 metode:

  • conform tabelului de la pag. 74-77 din Ghidul Tehnic
  •  conform graficelor de la pag. 78-79 din Ghidul Tehnic
  • direct din norma EN 1264

Vom obtine emisia termica (q) pentru incaperile respective.

Pasul 3

  • calculam lungimea totala a conductelor
  • trasam rosturile de dilatare
  • planificam distributia si numarul de circuite, alegem distribuitorul si locatia acestuia
  • calculam necesarul de izolatie suport, banda de margine, agrafele de fixare (3 buc/m conducta), colectoarele si alte accesorii.
Distanta dintre conductele de incalzire
[mm]		 Cantitatea utilizata de conducte de incalzire
[m/m²]		 Cantitatea de agrafe de fixare necesare
[buc/m²]		 Cantitatea de banda de margine necesara
[m/m²]		 Cantitatea folosita de aditiv de sapa*
[l/m²]		 Benzi de legatura in zona de dilatatie
[buc/m²]		 Element de imbinare
[buc/m²]		 Element de montaj pentru conducta care se monteaza oblic fata de nuturi
[buc/m²]
300 3,3 7 1,1 0,1 0,12 0,06 0,2
250 4,0 8
200 5,0 10
150 6,5 14
100 9,5 20
* Pentru grosimea sapei de 6,5 cm

PROIECTARE - PARTE DESENATA

PROIECTARE - PARTE DESENATA

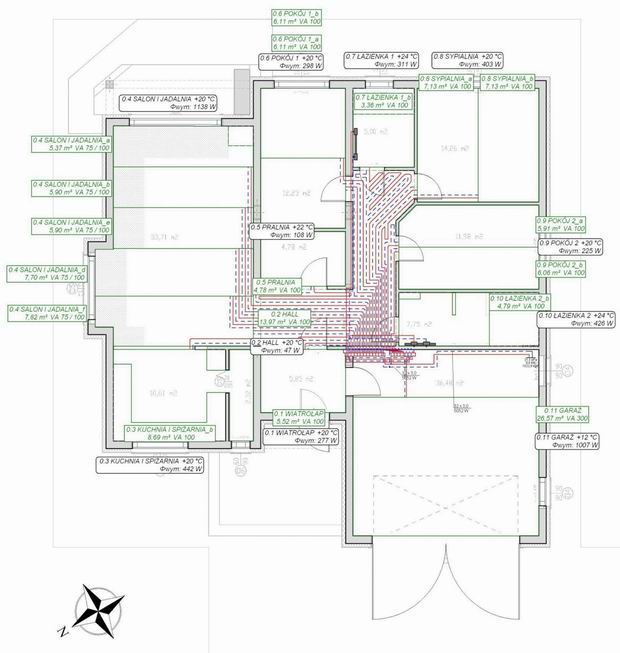

Plan de arhitectura, cu specificarea pierderilor de caldura calculate pentru fiecare incapere.

Determinarea locului de amplasare a distribuitorului, a numarului de circuite de incalzire, conectarea circuitelor la distribuitor, conectarea distribuitorului la sursa de incalzire

AUTOMATIZARE SI CONTROL

Alegerea automatizarii

Controlul automat incepe prin stabilirea numarului de incaperi care vor fi controlate independent, prin termostate de camera. Apoi alegeti panoul de automatizare - cate 1 buc pentru fiecare distribuitor, daca acestea sunt separate unul de celelalalt. Urmatorul pas este repartizarea termostatelor pe  zone in blocul de conexiuni - daca numarul de termostate este mai mare de 6, se adauga un modul de extindere (6 zone) la blocul de conexiuni. Ultimul pas este reprezentat de calcularea servomotoarelor - cate 1 pentru fiecare circuit controlat. Se poate intampla ca in camerele mai mari sa fie mai mult de 4 circuite de incalzire, de exemplu 5. Atunci, astfel de camere vor ocupa 2 zone din blocul de automatizare, de vreme ce max. 4 servomotoare pot fi conectate la o zona. Pe cat posibil, servomotoarele trebuie montate astfel incat ambele zone sa fie incarcate in mod egal.

Apasa aici pentru a descarca schema electrica a automatizarii TempCo

PREGATIRE

Faza de constructie si pregatire a suprafetei



Instalarea sistemelor de incalzire prin pardoseala poate incepe intr-o cladire inchisa si tencuita. Temperatura ambientala minima in timpul instalarii nu trebuie sa fie mai mica de 5oC, dar se recomanda 15-20oC. Conductele Purmo pentru incalzire prin pardoseala sunt fabricate din polietilena; acest material este mai usor de modelat si de fixat la temperaturi ridicate - devine mai flexibila si nu se inconvoaie atat de mult. Daca nu se poate obtine o temperatura de 15-20oC in cladire, conductele trebuie preincalzite, spre exemplu, cu o suflanta.

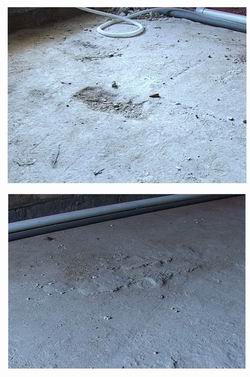

Montajul sistemului de incalzire incepe cu umplerea casetei distribuitorului si nivelarea substratului (sapa de egalizare) astfel incat stratul de izolatie de deasupra lui sa fie drept, sa nu se miste si sa nu se rupa. Daca pardoseala este la parter, sub stratul de izolatie termica trebuie sa fie amplasata o folie de tip PE de 0,2-0,3 mm, care va izola cladirea de umiditate.

IZOLATIA

Izolatia termica si profilele de dilatare

Sub placa Purmo de izolatie, trebuie sa fie plasat un strat de placa dura de polistiren (EPS 100, 200), cu grosimea corespunzatoare aplicatiei (pardoseala pe pamant, planseu deasupra unei incaperi neincalzite etc). In cazul pardoselii aflate deasupra unei incaperi incalzite, nu este necesara o izolatie suplimentara, avand in vedere ca izolatia Purmo este disponibila cu diferite grosimi (20, 25, 35 si 50 mm), avand deci o rezistenta termica suficienta.

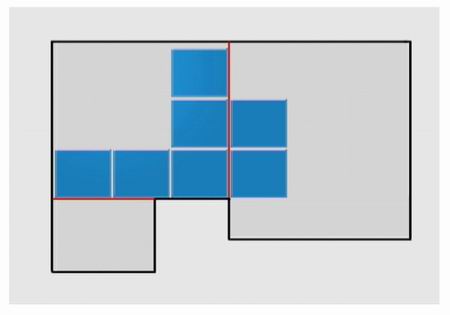

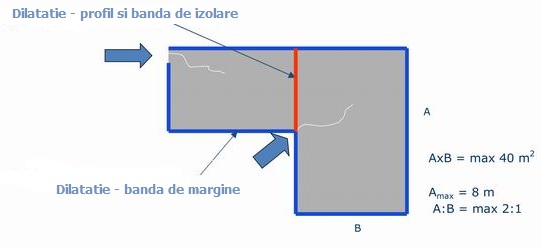

Inaintea montarii sistemului de izolatie, banda Purmo de margine trebuie amplasata de-a lungul perimetrului incaperii (conform desen) si in jurul componentelor de constructie ale cladirii (ex: stalpi); aceasta va prelua dilatarea termica a sapei de incalzire. Apoi, conform instructiunilor sistemului, poate continua montajul. Urmatorul pas este separarea placilor de incalzire una fata de cealalta, daca suprafata depaseste 40 mp, daca forma se abate de la dreptunghiul obisnuit, daca centrul de gravitatie al placii cade in afara zonei centrale, daca o latura este mai mare de 8 m sau daca raportul dintre laturi este mai mare de 2. Rosturile de dilatare sunt de asemenea necesare in deschiderile usilor. Pentru rosturile de dilatare in camp folositi profilul Purmo din material plastic plus banda de izolare.

Daca montajul nu respecta desenul din imagine, poate fi pusa in pericol buna functionare a sistemului.

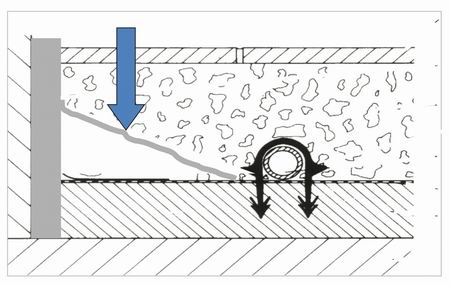

Montare incorecta a benzii de margine:

Schema pentru etaj:



CONDUCTE

Montarea distribuitorului si amplasarea conductelor pentru incalzire prin pardoseala

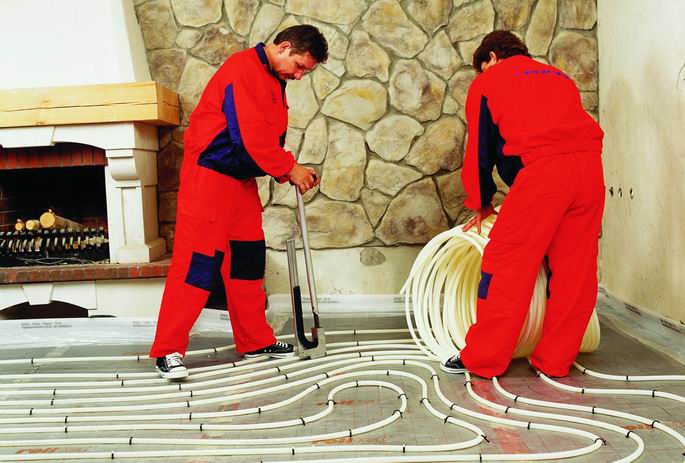

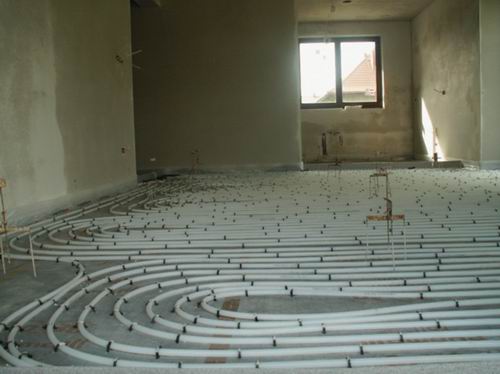

Inainte de instalarea conductelor, se amplaseaza distribuitorul incalzirii prin pardoseala intr-o caseta anterior montata. Dupa acest pas, urmeaza desfasurarea "serpentinelor". Se recomanda respectarea unui desen al circuitelor de incalzire, pentru montarea eficienta si rapida a conductelor. Pe baza desenului pot fi marcate zonele de dilatare de la inceputul si sfarsitul circuitelor individuale, spatiile dintre conducte si suprafetele solide unde nu se monteaza incalzirea. Exceptie fac obiectele de mobiler de bucatarie, unde este recomandabil sa instalati o conducta sau sa lasati o conducta in spatele elementelor (ex: retur), pentru a compensa racoarea si umiditatea din aceasta zona.

Desenul este util si pentru marcarea zonelor de margine, care ar trebui luate in considerare in incaperile cu suprafete mari vitrate, terase etc. Nota! Zonele de margine nu ar trebui folosite in cazul pardoselilor din materiale altele decat ceramica sau piatra, din cauza temperaturii maxime admise pentru aceste materiale. Aceasta este de obicei limitata de producator la 26-27oC. In consecinta, in functie de dimensionarea zonei de margine, temperatura pardoselei poate ajunge si la 35°C!

Exista 3 modele de montare a conductelor: spirala (melc), meadra simpla si meandra dubla. Cand conductele sunt fixate cu agrafe pe placa Tacker de fixare, se recomanda montarea in spirala, pentru o distributie egala a caldurii la nivelul pardoselei - nu exista zone reci in pardoseala. Montarea in meandre este recomandata in special pentru sistemele de incalzire uscata, pentru ca este determinata de profilul de caneluri din placile de polistiren. In acest caz, montarea conductelor incepe cu turul dinspre peretele exterior, unde in mod normal pardoseala este mai rece. Montarea in meandre este folosita si in spatiile foarte mici, cum ar fi in toaleta sau camara, unde modelul spirala este greu de realizat.

Zonele de margine pot fi stabilite ca circuite separate de incalzire, daca sunt suficient de lungi, sau integrate in circuitul din restul camerei. Ca o regula, distanta de la perete la banda de margine este de 1 cm, cu exceptia incaperilor cu spatii mari vitrate, unde distanta este si mai mica.

Mai jos sunt redate exemple de montare a conductelor.

Modele de montare a conductelor:

Gallery
