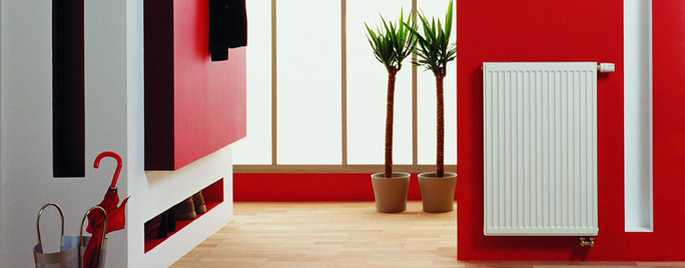

Der Ventil Compact steht für höchste Ansprüche an Komfort und Leistung. Serienmäßig ist er mit einer integrierten Ventilgarnitur für den Zweirohrbetrieb ausgestattet. Der Anschluss erfolgt von unten. Eine gesonderte Einrohr-Anschlussgarnitur und absperrbare Kugelventile erlauben die problemlose Installation auch für den Einrohrbetrieb.
Die Ventil Compact der Typen 20, 21S, 22, 30 und 33 sind nicht mit Laschen versehen und somit wahlweise rechts oder links anschließbar. Für die einfache und schnelle Montage gehören zu jedem Heizkörper der Typen 10, 20, 21S, 22, 30 und 33 FZ-Halterungen. Typ 11 wird an rückseitig vorhandenen Befestigungslaschen mittels Schnellmontage-Set befestigt.
Der Ventileinsatz sowie die Blind- und Entlüftungsstopfen sind bereits ab Werk montiert. Ventil Compact bedeutet Heizkörpertechnik auf dem neuesten Stand: Universell anschließbar, in einer Vielzahl von Abmessungen und Typen bei hervorragender Qualität und Heizleistung.
Anschlüsse: | 2 x G ½”, ISO 228, unten, Abstand 50 mm 4 x G ½”, ISO 228, seitlich (Nabenabstand NA = Bauhöhe - 50 mm) |
Bauhöhen: | 200, 300, 400, 500, 600, 900 mm |
Baulängen: | 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm (Bauhöhe 200: 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm; Bauhöhe 900: bis 2000 mm) |
Bautiefen: | Typ 10 57 mm ("Hygiene") Typ 11 60 mm Typ 20 102 mm ("Hygiene") Typ 21S 70 mm Typ 22 102 mm Typ 30 152 mm ("Hygiene") Typ 33 152 mm Typ 44 202 mm |
Befestigung: | Typen 10, 20, 21S, 22, 30 und 33: mit FZ-Halterung Typ 44: nur mit Standkonsolen oder mit Spezial-FZ-Halterungen möglich Typ 11: mit Schnellmontage-Set |
Lieferumfang: | Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen); Ventileinsatz ½" sowie Blind- und Entlüftungsstopfen werkseitig montiert Bauhöhe 200 mm (alle Typen): Befestigungen sind nicht im Lieferumfang enthalten Bauhöhen 300 bis 900 mm (Typen 10, 20, 21S, 22, 30, 33): mit FZ-Halterungen mit Schallschutzeinlage und Aushebesicherung, komplett mit Schrauben und Dübeln Bauhöhen 300 bis 900 mm (Typ 11): mit Schnellmontage-Set, komplett mit Schrauben und Dübeln |
Blechqualität: | FeP01 nach EN 10130 |
Blechdicke: | gemäß Anforderung der DIN EN 442-1 |
Sickenteilung: | 33 mm |
Betriebsdruck: | 10 bar |
Prüfdruck: | 13 bar |
Betriebstemperatur: | max. 110 °C |
Farbe: | RAL 9016, weitere RAL-Farben auf Anfrage |
Beschichtung: | nach DIN 55900, KTL-Grundierung, Deckschicht aus Epoxydharzpulver |
Wärmeleistungen: | geprüft nach EN 442 |
Verpackung: | mit längsseitigen Kantenschutzstreifen aus Pappe, Kunststoffecken und Schrumpffolie |
Garantie: | 10 Jahre ![]() |
![]() Typ 10 ("Hygiene") |
![]() Typ 11 |
|
![]() Typ 20 ("Hygiene") |
![]() Typ 21S |
|
![]() Typ 22 |
![]() Typ 30 ("Hygiene") |
|
![]() Typ 33 |
![]() Typ 44 |
In den unten aufgeführten Tabellen finden Sie die Normleistungen 75/65/20 °C sowie die Leistungstabellen 70/55 °C, 55/45 °C und 45/35 °C jeweils für die Raumtemperatur 20 °C.
Typ | 10 | 11 | 20 | 21S | 22 | 30 | 33 | 44 | ||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Bauhöhe [mm] | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 500 | 600 | 900 | 200 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 200 | 300 | 400 | 500 | 600 | 900 | 200 |
Baulänge [mm] | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt |
400 | 139 | 180 | 218 | 256 | 361 | 218 | 284 | 347 | 407 | 571 | 252 | 315 | 375 | 434 | 606 | 462 | 536 | 744 | - | 384 | 488 | 588 | 684 | 955 | 350 | 439 | 524 | 604 | 828 | - | 539 | 680 | 814 | 942 | 1304 | - |
500 | 174 | 225 | 273 | 320 | 452 | 273 | 356 | 434 | 509 | 714 | 315 | 394 | 469 | 543 | 758 | 578 | 670 | 931 | - | 481 | 611 | 735 | 855 | 1194 | 437 | 549 | 655 | 755 | 1035 | - | 674 | 850 | 1018 | 1178 | 1630 | - |
600 | 209 | 269 | 328 | 383 | 542 | 328 | 427 | 521 | 611 | 856 | 378 | 472 | 563 | 651 | 910 | 694 | 804 | 1117 | 434 | 577 | 733 | 882 | 1025 | 1433 | 524 | 659 | 785 | 906 | 1241 | 613 | 808 | 1019 | 1221 | 1414 | 1956 | 802 |
700 | 244 | 314 | 382 | 447 | 632 | 382 | 498 | 608 | 713 | 999 | 441 | 551 | 657 | 760 | 1061 | 809 | 938 | 1303 | 507 | 673 | 855 | 1029 | 1196 | 1672 | 612 | 769 | 916 | 1057 | 1448 | 715 | 943 | 1189 | 1425 | 1649 | 2282 | 936 |
800 | 278 | 359 | 437 | 511 | 722 | 437 | 569 | 694 | 814 | 1142 | 504 | 630 | 750 | 868 | 1213 | 925 | 1072 | 1489 | 579 | 769 | 977 | 1176 | 1367 | 1910 | 699 | 878 | 1047 | 1208 | 1655 | 818 | 1078 | 1359 | 1628 | 1885 | 2608 | 1070 |
900 | 313 | 404 | 491 | 575 | 813 | 491 | 640 | 781 | 916 | 1284 | 567 | 708 | 844 | 977 | 1364 | 1040 | 1206 | 1675 | 652 | 865 | 1099 | 1323 | 1538 | 2149 | 787 | 988 | 1178 | 1359 | 1862 | 920 | 1212 | 1529 | 1832 | 2120 | 2934 | 1203 |
1000 | 348 | 449 | 546 | 639 | 903 | 546 | 711 | 868 | 1018 | 1427 | 630 | 787 | 938 | 1085 | 1516 | 1156 | 1340 | 1861 | 724 | 961 | 1221 | 1470 | 1709 | 2388 | 874 | 1098 | 1309 | 1510 | 2069 | 1022 | 1347 | 1699 | 2035 | 2356 | 3260 | 1337 |
1100 | 383 | 494 | 601 | 703 | 993 | 601 | 782 | 955 | 1120 | 1570 | 693 | 866 | 1032 | 1194 | 1668 | 1272 | 1474 | 2047 | 796 | 1057 | 1343 | 1617 | 1880 | 2627 | 961 | 1208 | 1440 | 1661 | 2276 | 1124 | 1482 | 1869 | 2239 | 2592 | 3586 | 1471 |
1200 | 418 | 539 | 655 | 767 | 1084 | 655 | 853 | 1042 | 1222 | 1712 | 756 | 944 | 1126 | 1302 | 1819 | 1387 | 1608 | 2233 | 869 | 1153 | 1465 | 1764 | 2051 | 2866 | 1049 | 1318 | 1571 | 1812 | 2483 | 1226 | 1616 | 2039 | 2442 | 2827 | 3912 | 1604 |
1400 | 487 | 629 | 764 | 895 | 1264 | 764 | 995 | 1215 | 1425 | 1998 | 882 | 1102 | 1313 | 1519 | 2122 | 1618 | 1876 | 2605 | 1014 | 1345 | 1709 | 2058 | 2393 | 3343 | 1224 | 1537 | 1833 | 2114 | 2897 | 1431 | 1886 | 2379 | 2849 | 3298 | 4564 | 1872 |
1600 | 557 | 718 | 874 | 1022 | 1445 | 874 | 1138 | 1389 | 1629 | 2283 | 1008 | 1259 | 1501 | 1736 | 2426 | 1850 | 2144 | 2978 | 1158 | 1538 | 1954 | 2352 | 2734 | 3821 | 1398 | 1757 | 2094 | 2416 | 3310 | 1635 | 2155 | 2718 | 3256 | 3770 | 5216 | 2139 |
1800 | 626 | 808 | 983 | 1150 | 1625 | 983 | 1280 | 1562 | 1832 | 2569 | 1134 | 1417 | 1688 | 1953 | 2729 | 2081 | 2412 | 3350 | 1303 | 1730 | 2198 | 2646 | 3076 | 4298 | 1573 | 1976 | 2356 | 2718 | 3724 | 1840 | 2425 | 3058 | 3663 | 4241 | 5868 | 2407 |
2000 | 696 | 898 | 1092 | 1278 | 1806 | 1092 | 1422 | 1736 | 2036 | 2854 | 1260 | 1574 | 1876 | 2170 | 3032 | 2312 | 2680 | 3722 | 1448 | 1922 | 2442 | 2940 | 3418 | 4776 | 1748 | 2196 | 2618 | 3020 | 4138 | 2044 | 2694 | 3398 | 4070 | 4712 | 6520 | 2674 |
2300 | - | - | 1256 | 1470 | - | 1256 | 1635 | 1996 | 2341 | - | 1449 | 1810 | 2157 | 2496 | - | 2659 | 3082 | - | 1665 | 2210 | 2808 | 3381 | 3931 | - | 2010 | 2525 | 3011 | 3473 | - | 2351 | 3098 | 3908 | 4681 | 5419 | - | 3075 |
2600 | - | - | 1420 | 1661 | - | 1420 | 1849 | 2257 | 2647 | - | 1638 | 2046 | 2439 | 2821 | - | 3006 | 3484 | - | 1882 | 2499 | 3175 | 3822 | 4443 | - | 2272 | 2855 | 3403 | 3926 | - | 2657 | 3502 | 4417 | 5291 | 6126 | - | 3476 |
3000 | - | - | 1638 | 1917 | - | 1638 | 2133 | 2604 | 3054 | - | 1890 | 2361 | 2814 | 3255 | - | 3468 | 4020 | - | 2172 | 2883 | 3663 | 4410 | 5127 | - | 2622 | 3294 | 3927 | 4530 | - | 3066 | 4041 | 5097 | 6105 | 7068 | - | 4011 |
Typ | 10 | 11 | 20 | 21S | 22 | 30 | 33 | 44 | ||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Bauhöhe [mm] | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 500 | 600 | 900 | 200 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 200 | 300 | 400 | 500 | 600 | 900 | 200 |
Baulänge [mm] | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt |
400 | 111 | 143 | 175 | 205 | 290 | 175 | 228 | 278 | 326 | 456 | 203 | 253 | 302 | 349 | 486 | 370 | 428 | 593 | - | 308 | 391 | 469 | 545 | 759 | 281 | 352 | 420 | 484 | 659 | - | 431 | 543 | 649 | 750 | 1035 | - |
500 | 139 | 179 | 219 | 257 | 362 | 219 | 285 | 348 | 407 | 571 | 253 | 316 | 377 | 436 | 608 | 463 | 535 | 741 | - | 385 | 488 | 587 | 681 | 949 | 351 | 440 | 524 | 605 | 824 | - | 539 | 678 | 811 | 937 | 1294 | - |
600 | 166 | 215 | 262 | 308 | 435 | 263 | 342 | 417 | 489 | 685 | 304 | 380 | 452 | 523 | 729 | 556 | 642 | 890 | 347 | 462 | 586 | 704 | 817 | 1138 | 421 | 528 | 629 | 725 | 989 | 488 | 647 | 814 | 973 | 1124 | 1553 | 638 |
700 | 194 | 251 | 306 | 359 | 507 | 307 | 399 | 487 | 570 | 799 | 355 | 443 | 528 | 610 | 851 | 648 | 750 | 1038 | 405 | 539 | 683 | 822 | 954 | 1328 | 491 | 616 | 734 | 846 | 1153 | 570 | 754 | 950 | 1135 | 1312 | 1812 | 744 |
800 | 222 | 287 | 350 | 411 | 580 | 350 | 456 | 556 | 652 | 913 | 405 | 506 | 603 | 698 | 972 | 741 | 857 | 1186 | 462 | 616 | 781 | 939 | 1090 | 1518 | 561 | 704 | 839 | 967 | 1318 | 651 | 862 | 1085 | 1298 | 1499 | 2071 | 850 |
900 | 249 | 323 | 394 | 462 | 652 | 394 | 513 | 626 | 733 | 1027 | 456 | 570 | 679 | 785 | 1094 | 833 | 964 | 1334 | 520 | 693 | 879 | 1056 | 1226 | 1707 | 631 | 793 | 944 | 1088 | 1483 | 733 | 970 | 1221 | 1460 | 1687 | 2329 | 957 |
1000 | 277 | 359 | 437 | 513 | 724 | 438 | 570 | 695 | 815 | 1141 | 507 | 633 | 754 | 872 | 1215 | 926 | 1071 | 1483 | 578 | 770 | 976 | 1174 | 1362 | 1897 | 701 | 881 | 1049 | 1209 | 1648 | 814 | 1078 | 1357 | 1622 | 1874 | 2588 | 1063 |
1100 | 305 | 394 | 481 | 565 | 797 | 482 | 627 | 765 | 896 | 1255 | 558 | 696 | 830 | 959 | 1337 | 1019 | 1178 | 1631 | 636 | 846 | 1074 | 1291 | 1499 | 2087 | 772 | 969 | 1154 | 1330 | 1812 | 895 | 1186 | 1492 | 1784 | 2061 | 2847 | 1169 |
1200 | 333 | 430 | 525 | 616 | 869 | 526 | 684 | 834 | 978 | 1369 | 608 | 760 | 905 | 1046 | 1458 | 1111 | 1285 | 1779 | 694 | 923 | 1172 | 1408 | 1635 | 2277 | 842 | 1057 | 1259 | 1451 | 1977 | 977 | 1293 | 1628 | 1946 | 2249 | 3106 | 1276 |
1400 | 388 | 502 | 612 | 719 | 1014 | 613 | 798 | 973 | 1141 | 1598 | 710 | 886 | 1056 | 1221 | 1701 | 1296 | 1499 | 2076 | 809 | 1077 | 1367 | 1643 | 1907 | 2656 | 982 | 1233 | 1469 | 1693 | 2307 | 1140 | 1509 | 1899 | 2271 | 2624 | 3623 | 1488 |
1600 | 443 | 574 | 700 | 821 | 1159 | 701 | 912 | 1113 | 1304 | 1826 | 811 | 1013 | 1207 | 1395 | 1944 | 1482 | 1713 | 2372 | 925 | 1231 | 1562 | 1878 | 2180 | 3035 | 1122 | 1409 | 1678 | 1934 | 2636 | 1303 | 1724 | 2171 | 2595 | 2999 | 4141 | 1701 |
1800 | 499 | 645 | 787 | 924 | 1304 | 788 | 1026 | 1252 | 1467 | 2054 | 912 | 1139 | 1357 | 1570 | 2187 | 1667 | 1927 | 2669 | 1040 | 1385 | 1757 | 2112 | 2452 | 3415 | 1263 | 1585 | 1888 | 2176 | 2966 | 1465 | 1940 | 2442 | 2919 | 3373 | 4659 | 1913 |
2000 | 554 | 717 | 875 | 1026 | 1449 | 876 | 1140 | 1391 | 1630 | 2282 | 1014 | 1266 | 1508 | 1744 | 2430 | 1852 | 2141 | 2965 | 1156 | 1539 | 1953 | 2347 | 2725 | 3794 | 1403 | 1761 | 2098 | 2418 | 3295 | 1628 | 2156 | 2714 | 3244 | 3748 | 5176 | 2126 |
2300 | - | - | 1006 | 1180 | - | 1008 | 1311 | 1599 | 1874 | - | 1166 | 1456 | 1735 | 2006 | - | 2130 | 2463 | - | 1329 | 1770 | 2245 | 2699 | 3133 | - | 1613 | 2025 | 2413 | 2781 | - | 1872 | 2479 | 3121 | 3730 | 4310 | - | 2445 |
2600 | - | - | 1137 | 1334 | - | 1139 | 1482 | 1808 | 2119 | - | 1318 | 1646 | 1961 | 2267 | - | 2407 | 2784 | - | 1503 | 2001 | 2538 | 3051 | 3542 | - | 1824 | 2289 | 2727 | 3144 | - | 2117 | 2802 | 3528 | 4217 | 4873 | - | 2764 |
3000 | - | - | 1312 | 1540 | - | 1314 | 1710 | 2086 | 2445 | - | 1521 | 1899 | 2262 | 2616 | - | 2778 | 3212 | - | 1734 | 2309 | 2929 | 3521 | 4087 | - | 2104 | 2642 | 3147 | 3627 | - | 2442 | 3233 | 4070 | 4866 | 5622 | - | 3189 |
Typ | 10 | 11 | 20 | 21S | 22 | 30 | 33 | 44 | ||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Bauhöhe [mm] | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 500 | 600 | 900 | 200 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 200 | 300 | 400 | 500 | 600 | 900 | 200 |
Baulänge [mm] | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt |
400 | 70 | 91 | 111 | 131 | 185 | 112 | 145 | 177 | 207 | 289 | 130 | 162 | 193 | 223 | 309 | 235 | 271 | 373 | - | 195 | 247 | 296 | 343 | 474 | 179 | 224 | 267 | 307 | 414 | - | 273 | 343 | 408 | 469 | 646 | - |
500 | 87 | 113 | 139 | 164 | 231 | 140 | 181 | 221 | 258 | 361 | 162 | 203 | 241 | 279 | 386 | 294 | 338 | 466 | - | 244 | 309 | 370 | 428 | 592 | 224 | 280 | 333 | 384 | 517 | - | 341 | 428 | 510 | 587 | 807 | - |
600 | 104 | 136 | 167 | 197 | 277 | 167 | 218 | 265 | 310 | 433 | 195 | 243 | 290 | 335 | 464 | 353 | 406 | 559 | 219 | 293 | 371 | 444 | 514 | 711 | 268 | 336 | 400 | 460 | 620 | 307 | 410 | 514 | 612 | 704 | 968 | 399 |
700 | 122 | 158 | 194 | 229 | 323 | 195 | 254 | 309 | 362 | 506 | 227 | 284 | 338 | 390 | 541 | 412 | 474 | 652 | 255 | 342 | 432 | 518 | 600 | 829 | 313 | 392 | 467 | 537 | 724 | 358 | 478 | 599 | 714 | 821 | 1130 | 465 |
800 | 139 | 181 | 222 | 262 | 369 | 223 | 290 | 353 | 413 | 578 | 260 | 324 | 386 | 446 | 618 | 470 | 541 | 745 | 292 | 391 | 494 | 592 | 685 | 948 | 358 | 449 | 533 | 614 | 827 | 409 | 546 | 685 | 816 | 939 | 1291 | 532 |
900 | 156 | 204 | 250 | 295 | 415 | 251 | 326 | 398 | 465 | 650 | 292 | 365 | 434 | 502 | 695 | 529 | 609 | 838 | 328 | 440 | 556 | 666 | 771 | 1066 | 403 | 505 | 600 | 691 | 931 | 460 | 615 | 771 | 918 | 1056 | 1453 | 598 |
1000 | 174 | 226 | 278 | 328 | 461 | 279 | 363 | 442 | 517 | 722 | 325 | 405 | 483 | 558 | 773 | 588 | 677 | 932 | 365 | 488 | 618 | 740 | 857 | 1185 | 447 | 561 | 667 | 767 | 1034 | 511 | 683 | 856 | 1020 | 1173 | 1614 | 665 |
1100 | 191 | 249 | 305 | 361 | 508 | 307 | 399 | 486 | 569 | 795 | 357 | 446 | 531 | 613 | 850 | 647 | 744 | 1025 | 401 | 537 | 680 | 814 | 943 | 1303 | 492 | 617 | 733 | 844 | 1138 | 562 | 751 | 942 | 1122 | 1291 | 1776 | 731 |
1200 | 209 | 272 | 333 | 393 | 554 | 335 | 435 | 530 | 620 | 867 | 390 | 486 | 579 | 669 | 927 | 706 | 812 | 1118 | 438 | 586 | 741 | 888 | 1028 | 1422 | 537 | 673 | 800 | 921 | 1241 | 613 | 820 | 1028 | 1224 | 1408 | 1937 | 798 |
1400 | 243 | 317 | 389 | 459 | 646 | 391 | 508 | 618 | 724 | 1011 | 455 | 568 | 676 | 781 | 1082 | 823 | 947 | 1304 | 511 | 684 | 865 | 1037 | 1200 | 1659 | 626 | 785 | 933 | 1074 | 1448 | 716 | 956 | 1199 | 1427 | 1643 | 2260 | 931 |
1600 | 278 | 362 | 444 | 524 | 738 | 447 | 580 | 707 | 827 | 1156 | 520 | 649 | 772 | 892 | 1236 | 941 | 1083 | 1490 | 583 | 781 | 988 | 1185 | 1371 | 1896 | 716 | 897 | 1067 | 1228 | 1655 | 818 | 1093 | 1370 | 1631 | 1877 | 2583 | 1064 |
1800 | 313 | 407 | 500 | 590 | 831 | 502 | 653 | 795 | 930 | 1300 | 585 | 730 | 869 | 1004 | 1391 | 1059 | 1218 | 1677 | 656 | 879 | 1112 | 1333 | 1542 | 2133 | 805 | 1009 | 1200 | 1381 | 1861 | 920 | 1229 | 1541 | 1835 | 2112 | 2905 | 1197 |
2000 | 348 | 453 | 555 | 656 | 923 | 558 | 725 | 883 | 1034 | 1445 | 650 | 811 | 965 | 1115 | 1545 | 1176 | 1353 | 1863 | 729 | 977 | 1236 | 1481 | 1714 | 2370 | 895 | 1121 | 1334 | 1535 | 2068 | 1022 | 1366 | 1713 | 2039 | 2347 | 3228 | 1330 |
2300 | - | - | 639 | 754 | - | 642 | 834 | 1016 | 1189 | - | 747 | 932 | 1110 | 1283 | - | 1353 | 1556 | - | 839 | 1123 | 1421 | 1703 | 1971 | - | 1029 | 1290 | 1534 | 1765 | - | 1176 | 1571 | 1970 | 2345 | 2699 | - | 1529 |
2600 | - | - | 722 | 852 | - | 726 | 943 | 1148 | 1344 | - | 845 | 1054 | 1255 | 1450 | - | 1529 | 1759 | - | 948 | 1270 | 1606 | 1925 | 2228 | - | 1163 | 1458 | 1734 | 1995 | - | 1329 | 1776 | 2227 | 2651 | 3051 | - | 1729 |
3000 | - | - | 833 | 983 | - | 837 | 1088 | 1325 | 1551 | - | 975 | 1216 | 1448 | 1673 | - | 1764 | 2030 | - | 1094 | 1465 | 1853 | 2221 | 2571 | - | 1342 | 1682 | 2000 | 2302 | - | 1534 | 2049 | 2569 | 3059 | 3520 | - | 1995 |
Typ | 10 | 11 | 20 | 21S | 22 | 30 | 33 | 44 | ||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Bauhöhe [mm] | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 500 | 600 | 900 | 200 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 200 | 300 | 400 | 500 | 600 | 900 | 200 |
Baulänge [mm] | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt | Watt |
400 | 40 | 52 | 64 | 76 | 107 | 65 | 84 | 102 | 120 | 167 | 76 | 95 | 113 | 130 | 179 | 136 | 156 | 213 | - | 113 | 143 | 170 | 196 | 269 | 104 | 130 | 155 | 178 | 236 | - | 158 | 197 | 233 | 267 | 366 | - |
500 | 50 | 65 | 80 | 96 | 134 | 81 | 105 | 128 | 149 | 208 | 95 | 119 | 141 | 163 | 224 | 170 | 195 | 266 | - | 141 | 178 | 213 | 245 | 336 | 130 | 163 | 193 | 222 | 295 | - | 197 | 246 | 292 | 334 | 457 | - |
600 | 60 | 78 | 96 | 115 | 161 | 97 | 126 | 154 | 179 | 250 | 114 | 142 | 169 | 195 | 269 | 204 | 234 | 320 | 126 | 170 | 214 | 255 | 294 | 404 | 156 | 195 | 232 | 266 | 354 | 175 | 237 | 295 | 350 | 401 | 549 | 227 |
700 | 69 | 91 | 113 | 134 | 188 | 114 | 147 | 179 | 209 | 292 | 133 | 166 | 198 | 228 | 314 | 238 | 273 | 373 | 147 | 198 | 249 | 298 | 343 | 471 | 182 | 228 | 271 | 311 | 413 | 204 | 276 | 345 | 408 | 468 | 640 | 265 |
800 | 79 | 104 | 129 | 153 | 215 | 130 | 168 | 205 | 239 | 333 | 152 | 190 | 226 | 261 | 359 | 273 | 312 | 426 | 168 | 226 | 285 | 340 | 392 | 538 | 208 | 261 | 309 | 355 | 472 | 234 | 316 | 394 | 467 | 535 | 732 | 303 |
900 | 89 | 117 | 145 | 172 | 241 | 146 | 189 | 230 | 269 | 375 | 171 | 213 | 254 | 293 | 403 | 307 | 351 | 479 | 189 | 254 | 321 | 383 | 441 | 605 | 234 | 293 | 348 | 400 | 532 | 263 | 355 | 443 | 525 | 601 | 823 | 340 |
1000 | 99 | 130 | 161 | 191 | 268 | 162 | 211 | 256 | 299 | 417 | 190 | 237 | 282 | 326 | 448 | 341 | 390 | 533 | 210 | 283 | 356 | 425 | 491 | 673 | 260 | 326 | 387 | 444 | 591 | 292 | 395 | 492 | 583 | 668 | 915 | 378 |
1100 | 109 | 143 | 177 | 210 | 295 | 179 | 232 | 282 | 329 | 459 | 209 | 261 | 310 | 358 | 493 | 375 | 429 | 586 | 231 | 311 | 392 | 468 | 540 | 740 | 286 | 358 | 425 | 488 | 650 | 321 | 434 | 542 | 642 | 735 | 1006 | 416 |
1200 | 119 | 156 | 193 | 229 | 322 | 195 | 253 | 307 | 359 | 500 | 228 | 285 | 339 | 391 | 538 | 409 | 468 | 639 | 251 | 339 | 428 | 511 | 589 | 807 | 313 | 391 | 464 | 533 | 709 | 351 | 474 | 591 | 700 | 802 | 1098 | 454 |
1400 | 139 | 182 | 225 | 268 | 376 | 227 | 295 | 358 | 418 | 584 | 266 | 332 | 395 | 456 | 627 | 477 | 545 | 746 | 293 | 396 | 499 | 596 | 687 | 942 | 365 | 456 | 541 | 622 | 827 | 409 | 552 | 689 | 817 | 936 | 1281 | 529 |
1600 | 159 | 208 | 257 | 306 | 429 | 260 | 337 | 410 | 478 | 667 | 304 | 380 | 451 | 521 | 717 | 545 | 623 | 852 | 335 | 452 | 570 | 681 | 785 | 1076 | 417 | 521 | 619 | 711 | 945 | 467 | 631 | 788 | 933 | 1069 | 1464 | 605 |
1800 | 179 | 234 | 289 | 344 | 483 | 292 | 379 | 461 | 538 | 750 | 342 | 427 | 508 | 586 | 807 | 613 | 701 | 959 | 377 | 509 | 641 | 766 | 883 | 1211 | 469 | 586 | 696 | 799 | 1063 | 526 | 710 | 886 | 1050 | 1203 | 1647 | 681 |
2000 | 199 | 260 | 322 | 382 | 537 | 325 | 421 | 512 | 598 | 834 | 380 | 474 | 564 | 652 | 896 | 681 | 779 | 1065 | 419 | 565 | 713 | 851 | 981 | 1345 | 521 | 652 | 773 | 888 | 1181 | 584 | 789 | 985 | 1167 | 1336 | 1830 | 756 |
2300 | - | - | 370 | 440 | - | 373 | 484 | 589 | 688 | - | 438 | 546 | 649 | 749 | - | 784 | 896 | - | 482 | 650 | 819 | 978 | 1128 | - | 599 | 749 | 889 | 1021 | - | 672 | 908 | 1133 | 1342 | 1537 | - | 870 |
2600 | - | - | 418 | 497 | - | 422 | 547 | 665 | 777 | - | 495 | 617 | 734 | 847 | - | 886 | 1013 | - | 545 | 735 | 926 | 1106 | 1275 | - | 677 | 847 | 1005 | 1155 | - | 760 | 1026 | 1280 | 1517 | 1737 | - | 983 |
3000 | - | - | 482 | 573 | - | 487 | 632 | 768 | 897 | - | 571 | 712 | 847 | 977 | - | 1022 | 1169 | - | 629 | 848 | 1069 | 1276 | 1472 | - | 781 | 977 | 1160 | 1332 | - | 876 | 1184 | 1477 | 1750 | 2005 | - | 1134 |
Typ | 10 | 11 | 20 | 21S | 22 | 30 | 33 | 44 | ||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Bauhöhe [mm] | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 500 | 600 | 900 | 200 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 200 | 300 | 400 | 500 | 600 | 900 | 200 |
Gewicht [kg/m]: | 5,8 | 7,7 | 9,8 | 11,7 | 17,2 | 9,1 | 12,3 | 15,5 | 18,7 | 28,3 | 12,8 | 16,7 | 20,5 | 24,4 | 35,1 | 23,5 | 28,3 | 42,3 | 13,3 | 16,3 | 22,0 | 27,7 | 33,4 | 50,7 | 17,0 | 23,4 | 29,2 | 35,0 | 51,0 | 19,8 | 24,5 | 33,1 | 41,6 | 50,2 | 75,8 | 26,4 |
Wasserinhalt [l/m]: | 1,6 | 2,2 | 2,7 | 3,2 | 4,5 | 1,6 | 2,2 | 2,7 | 3,2 | 4,5 | 3,4 | 4,5 | 5,5 | 6,6 | 8,6 | 5,4 | 6,5 | 9,0 | 2,5 | 3,4 | 4,5 | 5,5 | 6,6 | 8,6 | 5,1 | 6,7 | 8,2 | 9,8 | 13,3 | 3,8 | 5,1 | 6,7 | 8,2 | 9,8 | 13,3 | 4,9 |
Die Angaben für die Gewichte und Wasserinhalte beziehen sich auf den laufenden Meter des Heizkörpers.
Anschlüsse: | 2 x G ½”, ISO 228, unten, Abstand 50 mm 4 x G ½”, ISO 228, seitlich (Nabenabstand NA = Bauhöhe - 50 mm) |
Bauhöhen: | 200, 300, 400, 500, 600, 900 mm |
Baulängen: | 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm (Bauhöhe 200: 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm; Bauhöhe 900: bis 2000 mm) |
Bautiefen: | Typ 10 57 mm ("Hygiene") Typ 11 60 mm Typ 20 102 mm ("Hygiene") Typ 21S 70 mm Typ 22 102 mm Typ 30 152 mm ("Hygiene") Typ 33 152 mm Typ 44 202 mm |
Befestigung: | Typen 10, 20, 21S, 22, 30 und 33: mit FZ-Halterung Typ 44: nur mit Standkonsolen oder mit Spezial-FZ-Halterungen möglich Typ 11: mit Schnellmontage-Set |
Lieferumfang: | Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen); Ventileinsatz ½" sowie Blind- und Entlüftungsstopfen werkseitig montiert Bauhöhe 200 mm: Befestigungen sind nicht im Lieferumfang enthalten Bauhöhen 300 bis 900 mm (Typen 10, 20, 21S, 22, 30, 33): mit FZ-Halterungen mit Schallschutzeinlage und Aushebesicherung, komplett mit Schrauben und Dübeln Bauhöhen 300 bis 900 mm (Typ 11): mit Schnellmontage-Set, komplett mit Schrauben und Dübeln |
Blechqualität: | FeP01 nach EN 10130 |
Blechdicke: | gemäß Anforderung der DIN EN 442-1 |
Sickenteilung: | 33 mm |
Betriebsdruck: | 10 bar |
Prüfdruck: | 13 bar |
Betriebstemperatur: | max. 110 °C |
Farbe: | RAL 9016, weitere RAL-Farben auf Anfrage |
Beschichtung: | nach DIN 55900, KTL-Grundierung, Deckschicht aus Epoxydharzpulver |
Wärmeleistungen: | geprüft nach EN 442 |
Verpackung: | mit längsseitigen Kantenschutzstreifen aus Pappe, Kunststoffecken und Schrumpffolie |
Garantie: | 10 Jahre ![]() |
AnschlussPurmo Ventil Compact Heizkörper werden werkseitig für den 2-Rohr-Betrieb mit integrierter Ventilgarnitur geliefert. Ventileinsatz, Blind- und Entlüftungsstopfen sind beim Purmo Ventil Compact werkseitig montiert. Eine kv-Regulierung kann über den Thermostat-Ventileinsatz im Bereich von 0,05-0,70 m³/h vorgenommen werden.Der Purmo Ventil Compact hat 2 Anschlüsse G ½" von unten (Abstand 50 mm) zum Anschluss über die integrierte Thermostat-Ventilgarnitur und 4 Anschlüsse G ½" seitlich (Nabenabstand jeweils Bauhöhe minus 50 mm), so dass auch der Anschluss gemäß den z.B. für den Compact dargestellten Möglichkeiten erfolgen kann. |
![]() |
2-Rohr-BetriebFür den 2-Rohr-Betrieb wird der Purmo Ventil Compact Heizkörper über absperrbare Heizkörperanschlussarmaturen, vorzugsweise Kugelhahn, angeschlossen. Der hydraulische Abgleich erfolgt an der kv-Regulierung des Ventileinsatzes. Hierdurch wird eine gute Regelcharakteristik des Thermostatventils erreicht. |
![]() |
1-Rohr-AnschlussVentil Compact 4-Muffen-Profilheizkörper können auch in Einrohrsystemen eingesetzt werden. Bei Anwendung diverser Ventilkonstruktionen, die das vorlaufseitige Wasser nach oben führen und das rücklaufseitige Wasser nach unten abführen, sind keine weiteren Besonderheiten zu beachten. |
![]() |
Typ 10 | Typ 11 | Typ 20 | Typ 21S | Typ 22 | Typ 30 | Typ 33 | Typ 44 | ||
---|---|---|---|---|---|---|---|---|---|
![]() |
FZ-Halterung |
||||||||
![]() |
Schnellmontage-Set |
Im Lieferumfang des Ventil Compact enthaltene Standardbefestigungs-Sets ( • ), optional erhältlich ( o ). Befestigungs-Sets werden bis Baulänge 1600 mm als 2er Set, ab Baulänge 1800 mm als 3er Set beigepackt.
Typ 10 | Typ 11 | Typ 20 | Typ 21S | Typ 22 | Typ 30 | Typ 33 | Typ 44 | ||
---|---|---|---|---|---|---|---|---|---|
![]() |
Bohrkonsolen-Setmit Aushebesicherung 2er SetBest.- Nr. AZ03FT0040000330 |
||||||||
![]() |
Bohrkonsolen-Setfür FZ-Halterung, 2er SetBest.- Nr. AZ03FT0039990030 |
||||||||
![]() |
Bohrkonsolen-Set 160 mm2er SetBest.- Nr. AZ03FT004000N730 |
||||||||
![]() |
Bohrkonsolen-Set 160 mm3er SetBest.- Nr. AZ03FT004000N830 |
||||||||
![]() |
Bohrkonsolen-Set 200 mm2er SetBest.- Nr. AZ03FT004000N230 |
||||||||
![]() |
Bohrkonsolen-Setmit Aushebesicherung, 2er SetBest.- Nr. AZ03FT0040000430 |
||||||||
![]() |
Standkonsole BH 200 und BH 300für Fertigfußbodenmontage(1 Stk.) Best.- Nr. AZ03BS0040001430 |
||||||||
![]() |
Standkonsole BH 200 und BH 300für Rohfußbodenmontage(1 Stk.) Best.- Nr. AZ03BS0048002230 |
||||||||
![]() |
Standkonsole , universalfür Roh- und Fertigfußboden(1 Stk.) Best.- Nr. AZ03BS0040001630 |
Übersicht über die Sonderbefestigungen für Ventil Compact ( • = möglich, - = nicht möglich).
Heizkörper müssen dauerhaft hohem Druck standhalten. Ein Purmo Heizkörper wird entwickelt und geprüft, um genau dies sicherzustellen. Unsere Druckprüfungen sind deshalb besonders sorgfältig. Jeder einzelne
Heizkörper wird im Tauchbecken einem Druck ausgesetzt, der weit über den relevanten europäischen
und international zulässigen Normen liegt. Unsere Heizkörper beweisen, dass sie dem Druck standhalten.
Wir sind so sicher, dass unsere Heizkörper nach der Montage nicht undicht werden, dass wir alle
Flachheizkörper mit einer wegweisenden 10-Jahres-Garantie ausliefern.
All unsere Heizkörper entsprechen strengsten Qualitätsstandards und tragen eine Vielzahl von Qualitäts- und Gütesiegeln.
Purmo Heizkörper werden rundum mit einer hitze- und abriebresistenten Pulverschutzbeschichtung versehen.
Diese ist jedoch nur eine Stufe unserer hochwertigen 5-stufigen Oberflächenbeschichtung.
Das bedeutet, dass Ihr Heizkörper in 10 Jahren noch genauso gut aussieht wie am Tag der Montage.
Der Beschichtungsprozess:
Wir vertrauen so sehr der Qualität und Haltbarkeit unserer Flachheizkörper, dass wir eine wegweisende 10-Jahres-Garantie gegen Schäden durch Material- oder Produktionsfehler gewähren.
All unsere Flachheizkörper werden elektrisch geschweißt – und umfangreichen Druckprüfungen unterzogen, bevor sie die Fabrik verlassen.
Um die Qualität von Wärmeabgabe, Design und Regelbarkeit unserer Endprodukte zu optimieren, überlassen
wir bei der Auswahl unserer Rohstoffe und Bestandteile nichts dem Zufall. Unsere Flachheizkörper bestehen
aus hochwertigen kaltgewalzten FePO1-Blechen gemäß EN 10130 und EN 10131. Dies ist die wichtigste
Voraussetzung, um Ihnen die qualitativ besten Heizungslösungen auf dem Markt anbieten zu können.
Unsere Heizkörper wurden so entwickelt, dass sie für hervorragendes Regelverhalten beim Aufheizen und
eine hohe, schnelle Wärmeabgabe bemerkenswert wenig Wasser benötigen. Die geringe Menge Wasser,
kombiniert mit der großen Konvektionsoberfläche, bedeutet Wirtschaftlichkeit der Wärmeabgabe.
Präzise Positionierung der vertikalen und horizontalen Wasserführungen garantiert optimale Wasserver-
teilung und erhöht die Wärmeübertragung. Sämtliche Leistungen entsprechen der EN 442.
Entwickelt, um unmittelbar auf Temperaturschwankungen zu reagieren, gewährleisten unsere Heizungslösungen Ihnen ein kontinuierlich optimales Wohnraumklima, egal, was innerhalb oder außerhalb des Raumes geschieht.
Wir möchten der beste Partner für unsere Großhändler und Installateure sein. Wir wollen dies erreichen, indem
unsere Heizungslösungen das Handling vereinfachen und leichter zu installieren sind.
Purmo ist Spezialist für Heizkörpermodernisierung – und produziert Heizungslösungen mit denselben
Anschlussmaßen wie der vorhandene alte Heizkörper, damit der Austausch problemlos und einfach ist.
Vorteile für das Ersetzen alter Heizkörper durch neue Purmo Heizkörper:
