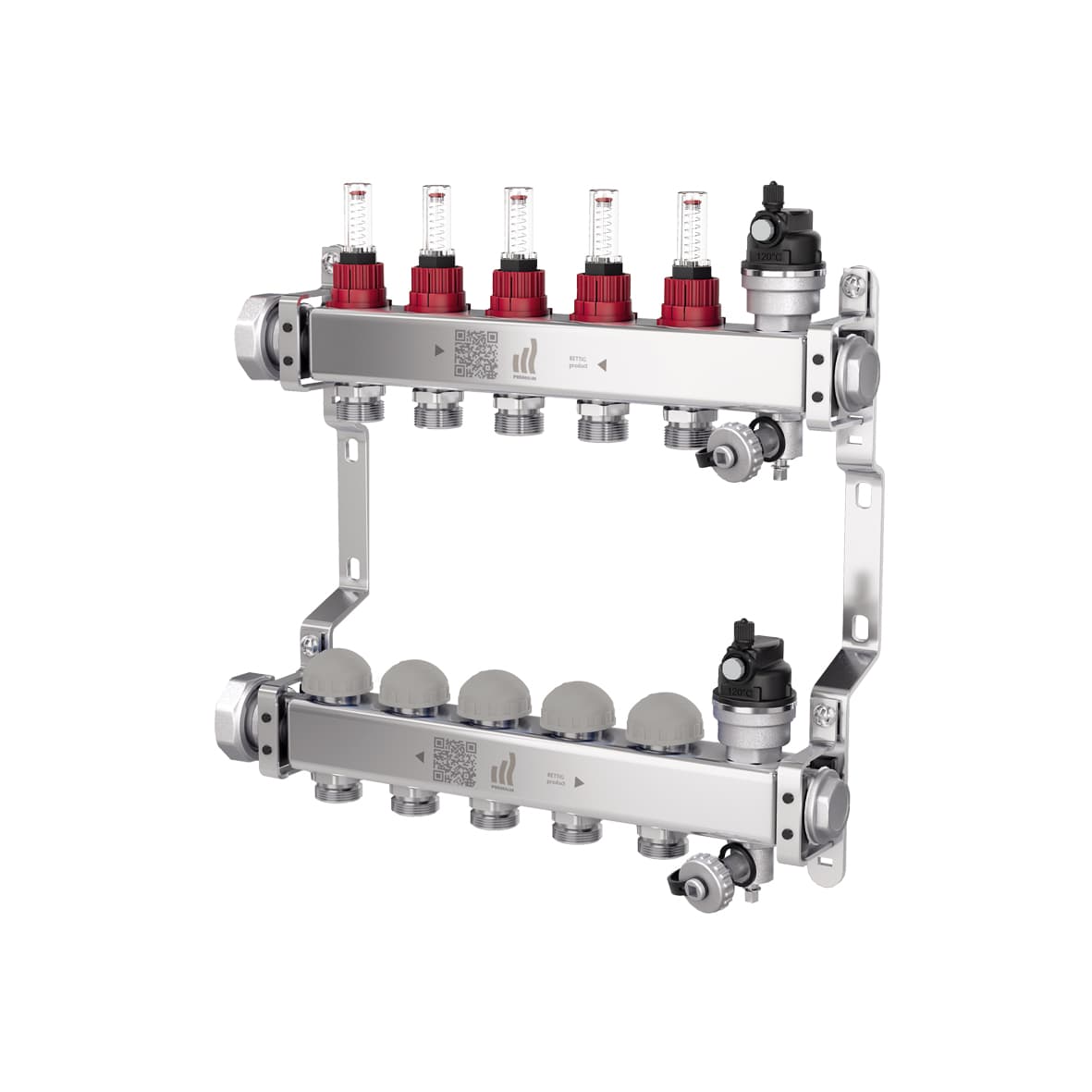

Premium line dynamic Heizkreisverteiler
Bei dem Purmo Premium line dynamic Heizkreisverteiler 1“ handelt e…
- Automatische Durchflussbegrenzung
- einfache Montage
- konstanter Differenzdruck auch im Teillastbereich
- mit reinigbarer Durchflussanzeige
- auf Konsolen vormontiert
Produktbeschreibung
Bei dem Purmo Premium line dynamic Heizkreisverteiler 1“ handelt es sich um einen Verteiler mit einem Verteil- und Sammelrohr als Rechteckrohr aus Edelstahl. Sinnvolle Details, wie z.B. dass alle Anschlussteile mit O-Ringen abgedichtet sind und sich somit leicht an die baulichen Gegebenheiten anpassen lassen, erleichtern die Montage vor Ort. Die Vor- und Rucklauf-Verteilerbalken sind schallgedämmt auf verzinkten Stahl-Konsolen vormontiert. Der Verteiler hat einen flachdichtenden Anschluss mit 1“-Überwurf und einen 1“-Endstopfen, handfest für einen schnellen Wechsel der Anschlussrichtung vormontiert. Er besitzt Integrierte und funktionsmaßgeprüfte Ventile im Rücklauf, sowie absperrbare Durchflussanzeiger gemäß DIN EN 1264 Vorlauf. Durch die im Ventileinsatz integrierte Durchflussregeleinheit wird der Differenzdruck über der am Ventileinsatz einstellbaren Durchflussmenge (0,5-5 l/ min.) konstant gehalten und begrenzt. Die Durchflussanzeigerlassen sich ohne Wasserverlust reinigen und austauschen. In jedem Verteilerbalken ist ein integrierter automatischer Schnellentlüfter sowie ein Füll- und Entleerungshahn enthalten.
Technische Spezifikationen
| ETIM-Klasse | EC010292 - Verteiler für hydraulischen Heiz-/Kühlkreislauf |
|---|---|
| Anschlussart Primärseite | 2-rohrig |
| Geeignet für Kühlen | Ja |
| Werkstoff | rostfreier Stahl |
| Position Primäreranschluss | links/rechts |
| Primäreranschluss | Innengewinde zylindrisch (BSPP) |
| Nenndurchmesser Primäreranschluss | 1 Zoll (25) |
| Mit Ventilen am Primäranschluss | Nein |
| Mediumtemperatur (Dauerbetrieb) [°C] | 2 - 70 |
| Primäre Drückdifferenz [kPa] | 10 - 150 |
| Max. Arbeitsdruck [bar] | 0 |
| Mit Mischventil | Nein |
| Erweiterbar | Ja |
| Max. Anzahl zusätzlicher Heizkreise | 3 |
| Multi-Zonen-Verteiler | Ja |
| Mit Temperaturbegrenzung | Nein |
| Mit Rückschlagklappe | Nein |
| Mit Umwälzpumpe | Nein |
| Druckstufe Artikel | PN 6 |
| Hydraulischer Abgleich | dynamisch |
| Volumenstrommessung | analog |
| Mit Thermometer | Nein |
| Temperaturmessung Zufuhr | ohne |
| Temperatue measurement Rücklauf | ohne |
| Mit Entlüftung | Ja |
| Mit Manometer | Nein |
| Mit Füll- und Entleerungshahn | Ja |
| Mit Füll-/Entleerungshahn | Nein |
| Anzahl der Gruppen sekundär | 2 - 12 |
| Sekundäreranschluss | Eurokonus |
| Nenndurchmesser Sekundäreranschluss | 3/4 Zoll (20) |
| Rohraußendurchmesser sekundär [mm] | 10 - 20 |
| Verschließbare Heizkreise | Ja |
| Mit Durchflussanzeige | Ja |
| Durchflussleistung [l/h] | 0 - 6 |
| Mit thermischem Stellantrieb | Nein |
| Mit Keramikventil | Nein |
| Min. Druckdifferenz Sekundärvorlauf/-rücklauf [kPa] | 5 |
| Mit Wandbefestigungsbügel | Ja |
| Breite [mm] | 204 - 704 |
| Höhe [mm] | 300 |
| Tiefe [mm] | 80 |
| Mit Umbau | Nein |
