Plan Compact Hygiene
Plan Hygiene Heizkörper zeichnen sich durch eine völlig glatte Fro…
- Plane Vorderfront
- Optimale Wärmeverteilung
- Anschluß 4x seitlich
- Große Vielfalt an Bauhöhen und -tiefen
- Ästhetisches Design
Produktbeschreibung

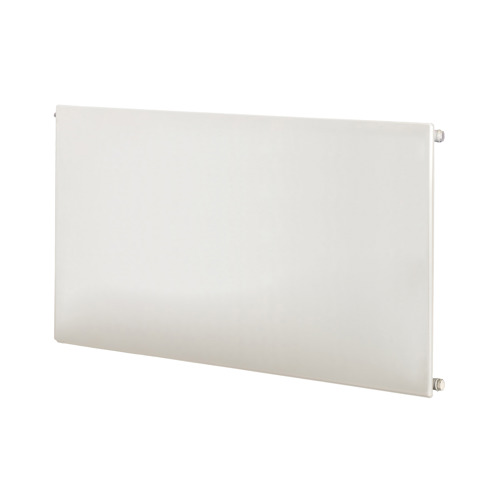

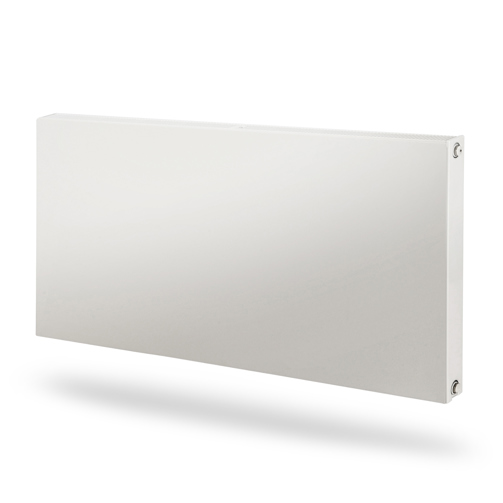

Plan Hygiene Heizkörper zeichnen sich durch eine völlig glatte Frontplatte aus. Diese Platte ist mit der profilierten, vorderen Heizplatte so verklebt, dass bei der Betrachtung des Heizkörpers von vorn keine vorstehenden Kanten sichtbar sind. Aufgrund des Fehlens der Konvektorbleche sind sie für Anwendungen im Gesundheitswesen und anderen Einrichtungen mit erhöhten hygienischen Anforderungen vorgesehen. Halterungen sowie Blind- und Entlüftungsstopfen sind im Lieferumfang enthalten. Standardfarbe weiß - RAL 9016 (andere Farben sind gegen Aufpreis auf Anfrage erhältlich). Die Garantiezeit beträgt 10 Jahre.
Technische Spezifikationen
| Werkstoff | Stahl - rostfreier Stahl |
|---|---|
| Typ | 30 - 20 - 10 |
| Oberflächenstruktur Frontpaneel | flach glatt |
| Mit wasserführender Front | Nein |
| Geeignet für Feuchträume | Nein |
| Höhe [EU570448] | 300 - 950 |
| Länge [EU570448] | 400 - 3000 |
| Tiefe [EU570448] | 49 - 154 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [EU570054] | 64 - 2154 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [EU570054] | 125 - 4200 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [EU570054] | 72 - 2415 |
| Wärmeabgabe nach EN 442 im Labor geprüft | Ja |
| n-Heizkörperexponent | 1.2648 - 1.3164 |
| Max. Arbeitsdruck [EU570056] | 0.01 - 10 |
| Wasserinhalt [EU570403] | 0.68 - 29.4 |
| Standardfarbe | Ja |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Glanzgrad | glänzend |
| Angeschweißte Laschen | Ja / Nein |
| Mit Seitenabdeckung | Nein |
| Mit oberer Abdeckung | Nein |
| Klappbar | Nein |
| Anzahl der Standardanschlüsse | 4 |
| Anschluss 2, linke Seite unten | ausströmend |
| Anschluss 3, linke Seite oben | einströmend |
| Anschluss 4, oben links | sonstige |
| Anschluss 6, rechte Seite oben | einströmend |
| Anschluss 7, rechte Seite unten | einströmend/ausströmend - ausströmend |
| Anschluss 8, unten rechts | sonstige |
| Anschluss MO, Mitte unten | sonstige |
| Gewindemaß in Zoll | 1/2 Zoll |
| Gewindeanschluss | Innengewinde |
| Mit 1-Punkt-Anschluss | Nein |
| Mit Entlüftungsanschluss | Ja |
| Mit Entlüfter | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit Entleerungsventil | Nein |
| Mit integrierter Ventilgarnitur | Nein |
| Mit Thermostatkopf | Nein |
| Mit Wandkonsolen | Nein |
| Geeignet für elektrischen Heizstab | Nein |
| Mit elektrischem Heizstab | Nein |
| Mit Blindstopfen | Nein / Ja |
| Mit Befestigungsmaterial | Nein |
| Geeignet für Handtuchhalter | Nein |
| Mit Handtuchhalter | Nein |
| Mit Handtuchaussparung | Nein |
| Geeignet für Ablage | Nein |
| Watt pro Meter [EU000020] | 313 - 1965 |
| Faktor K | 0.753 - 25.255 |
| Watt Absolut [EU570054] | 220 - 1650 |
| Wärmeabgabe nach EN 442 20 °C - 45/30 [EU570054] | 29 - 976 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [EU570054] | 37 - 1233 |
| Wärmeabgabe nach EN 442 20 °C - 50/30 [EU570054] | 33 - 1121 |
| Wärmeabgabe nach EN 442 20 °C - 55/30 [EU570054] | 38 - 1265 |
| Wärmeabgabe nach EN 442 20 °C - 55/35 [EU570054] | 47 - 1574 |
| Wärmeabgabe nach EN 442 20 °C - 60/30 [EU570054] | 42 - 1405 |
| Wärmeabgabe nach EN 442 20 °C - 60/40 [EU570054] | 61 - 2047 |
| Wärmeabgabe nach EN 442 20 °C - 60/45 [EU570054] | 70 - 2335 |
| Wärmeabgabe nach EN 442 20 °C - 65/45 [EU570054] | 76 - 2540 |
| Wärmeabgabe nach EN 442 20 °C - 70/55 [EU570054] | 101 - 3396 |
| Wärmeabgabe nach EN 442 20 °C - 80/60 [EU570054] | 123 - 4127 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [EU570054] | 159 - 5330 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 218 - 7349 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 427 - 14330 |
| Wärmeabgabe nach EN 442 21 °C - 45/35 [EU570054] | 34 - 1149 |
| Wärmeabgabe nach EN 442 21 °C - 55/45 [EU570054] | 61 - 2061 |
| Wärmeabgabe nach EN 442 21 °C - 60/40 [EU570054] | 58 - 1951 |
| Wärmeabgabe nach EN 442 21 °C - 75/65 [EU570054] | 122 - 4091 |
| Wärmeabgabe nach EN 442 24 °C - 45/30 [EU570054] | 19 - 648 |
| Wärmeabgabe nach EN 442 24 °C - 45/35 [EU570054] | 27 - 906 |
| Wärmeabgabe nach EN 442 24 °C - 50/30 [EU570054] | 23 - 769 |
| Wärmeabgabe nach EN 442 24 °C - 55/45 [EU570054] | 52 - 1758 |
| Wärmeabgabe nach EN 442 24 °C - 60/40 [EU570054] | 50 - 1667 |
| Wärmeabgabe nach EN 442 24 °C - 60/45 [EU570054] | 58 - 1953 |
| Max. Betriebstemperatur [EU570073] | 110 |
| Montagerichtung | horizontal |
| Anzahl der Wandhalterungen | 2 - 6 |
| Anzahl der Bodenhalterungen | 0 - 4 |
| CO2/Kg-Äquivalent pro kg Material | 2.8 |
| CO2/Kg Äquivalent pro KW an Wärme, die von den Artikeln geliefert wird. | 54.66 |
| Gewicht [EU570039] | 1.652 - 115.672 |
