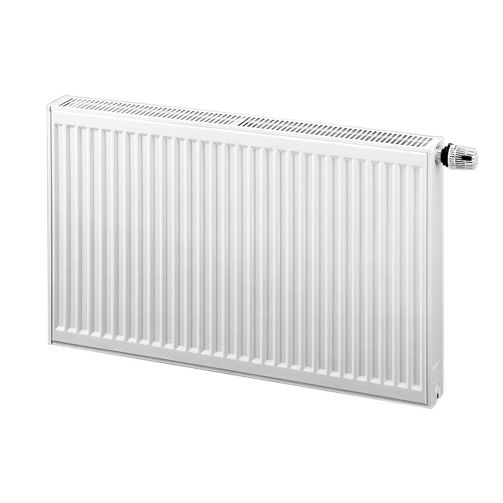

Ventil Compact Hygiene
Der Ventil Compact in der Hygiene-Ausführung ist ein hygienezertif…
- Hohe Hygienestandards
- Langlebiges Material
- Druckbeständig
- Vielseitige Größenoptionen
- Korrosionsbeständige Beschichtung
Produktbeschreibung
Der Ventil Compact in der Hygiene-Ausführung ist ein hygienezertifizierter Flachheizkörper mit integrierter Ventilgarnitur für geschlossene warmwasserbasierte Heizsysteme. Der Profilheizkörper ist nicht mit Konvektorblechen ausgestattet und daher für Anwendungen im Gesundheitswesen und anderen Einrichtungen mit erhöhten hygienischen Anforderungen vorgesehen. Standardfarbe weiß - RAL 9016 (andere Farben sind gegen Aufpreis auf Anfrage erhältlich).
Technische Spezifikationen
| ETIM-Klasse | EC011022 - Flachheizkörper |
|---|---|
| Werkstoff | Stahl |
| Typ | 30 - 20 - 10 |
| Oberflächenstruktur Frontpaneel | profiliert |
| Mit wasserführender Front | Ja |
| Geeignet für Feuchträume | Nein |
| Höhe [mm] | 300 - 900 |
| Länge [mm] | 400 - 3000 |
| Tiefe [mm] | 0 - 152 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 70 - 3128 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 139 - 6207 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 79 - 3517 |
| Wärmeabgabe nach EN 442 im Labor geprüft | Ja |
| n-Heizkörperexponent | 1.2815 - 1.3425 |
| Max. Arbeitsdruck [bar] | 10 |
| Wasserinhalt [l] | 0 - 39.9 |
| Standardfarbe | Ja |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Glanzgrad | glänzend |
| Angeschweißte Laschen | Nein |
| Mit Seitenabdeckung | Nein |
| Mit oberer Abdeckung | Nein |
| Klappbar | Nein |
| Anzahl der Standardanschlüsse | 2 |
| Anschluss 1, untere Seite links | Doppelanschluss, Auslass-Einlass |
| Anschluss 3, linke Seite oben | Regelventil |
| Anschluss 4, oben links | sonstige |
| Anschluss 6, rechte Seite oben | Regelventil - sonstige |
| Anschluss 7, rechte Seite unten | sonstige |
| Anschluss 8, unten rechts | sonstige - Doppelanschluss, Einlass-Auslass |
| Anschluss MO, Mitte unten | sonstige |
| Gewindemaß in Zoll | 1/2 Zoll |
| Gewindeanschluss | Innengewinde |
| Mit Anschlussblock | Nein |
| Mit 1-Punkt-Anschluss | Nein |
| Mit Entlüftungsanschluss | Ja |
| Mit Entlüfter | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit Entleerungsventil | Nein |
| Mit integrierter Ventilgarnitur | Ja |
| Mit Thermostatkopf | Nein |
| Mit Wandkonsolen | Nein |
| Geeignet für elektrischen Heizstab | Nein |
| Mit elektrischem Heizstab | Nein |
| Mit Blindstopfen | Nein |
| Mit Befestigungsmaterial | Nein |
| Geeignet für Handtuchhalter | Nein |
| Mit Handtuchhalter | Nein |
| Mit Handtuchaussparung | Nein |
| Geeignet für Ablage | Nein |
| Watt pro Meter [W/m] | 348 - 2069 |
| Faktor K | 0.729 - 32.599 |
| Wärmeabgabe nach EN 442 20 °C - 45/30 [W] | 31 - 1387 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [W] | 40 - 1764 |
| Wärmeabgabe nach EN 442 20 °C - 50/30 [W] | 36 - 1599 |
| Wärmeabgabe nach EN 442 20 °C - 55/30 [W] | 41 - 1810 |
| Wärmeabgabe nach EN 442 20 °C - 55/35 [W] | 51 - 2267 |
| Wärmeabgabe nach EN 442 20 °C - 60/30 [W] | 45 - 2018 |
| Wärmeabgabe nach EN 442 20 °C - 60/40 [W] | 67 - 2968 |
| Wärmeabgabe nach EN 442 20 °C - 60/45 [W] | 76 - 3398 |
| Wärmeabgabe nach EN 442 20 °C - 65/45 [W] | 83 - 3704 |
| Wärmeabgabe nach EN 442 20 °C - 70/55 [W] | 112 - 4991 |
| Wärmeabgabe nach EN 442 20 °C - 80/60 [W] | 137 - 6096 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [W] | 178 - 7927 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 239 - 10673 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 474 - 21178 |
| Wärmeabgabe nach EN 442 21 °C - 45/35 [W] | 37 - 1641 |
| Wärmeabgabe nach EN 442 21 °C - 55/45 [W] | 67 - 2988 |
| Wärmeabgabe nach EN 442 21 °C - 60/40 [W] | 63 - 2825 |
| Wärmeabgabe nach EN 442 21 °C - 75/65 [W] | 135 - 6041 |
| Wärmeabgabe nach EN 442 24 °C - 45/30 [W] | 20 - 912 |
| Wärmeabgabe nach EN 442 24 °C - 45/35 [W] | 29 - 1285 |
| Wärmeabgabe nach EN 442 24 °C - 50/30 [W] | 24 - 1086 |
| Wärmeabgabe nach EN 442 24 °C - 55/45 [W] | 57 - 2539 |
| Wärmeabgabe nach EN 442 24 °C - 60/40 [W] | 54 - 2404 |
| Wärmeabgabe nach EN 442 24 °C - 60/45 [W] | 63 - 2828 |
| Max. Betriebstemperatur [°C] | 110 |
| Montagerichtung | horizontal |
| Anzahl der Wandhalterungen | 2 - 6 |
| Anzahl der Bodenhalterungen | 0 |
| CO2/Kg-Äquivalent pro kg Material | 2.8 |
| CO2/Kg Äquivalent pro KW an Wärme, die von den Artikeln geliefert wird. | 54.66 |
| Gewicht [kg] | 1.125 - 135.332 |
