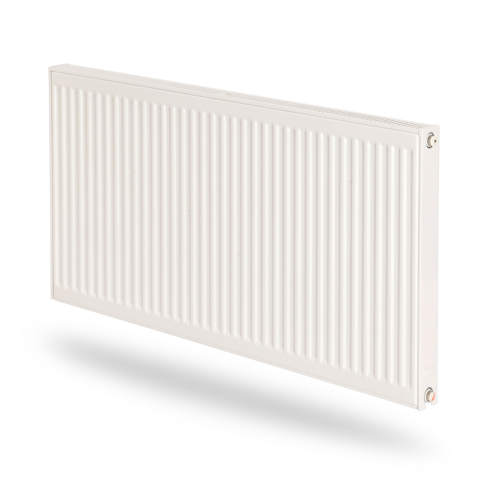

Compact Hygiene
Der Hygiene Heizkörper ist ein hygienezertifizierter Flachheizkörp…
- Leicht zu reinigen
- Lange Haltbarkeit
- Hygienisches Design
- Heizeffizienz
- Vielseitige Montagemöglichkeiten
Produktbeschreibung
Der Hygiene Heizkörper ist ein hygienezertifizierter Flachheizkörper für geschlossene warmwasserbasierte Heizsysteme. Er wird ohne innenliegende Konvektionsbleche geliefert, wodurch er leicht zu reinigen ist. Halterungen sowie Blind- und Entlüftungsstopfen sind im Lieferumfang enthalten. Standardausführung in weiß - RAL 9016.
Technische Spezifikationen
| Werkstoff | Stahl |
|---|---|
| Typ | 30 - 20 - 10 |
| Oberflächenstruktur Frontpaneel | profiliert |
| Mit wasserführender Front | Ja |
| Geeignet für Feuchträume | Nein |
| Höhe [EU570448] | 300 - 950 |
| Länge [EU570448] | 400 - 3000 |
| Tiefe [EU570448] | 47 - 152 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [EU570054] | 70 - 3128 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [EU570054] | 139 - 6207 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [EU570054] | 79 - 3517 |
| Wärmeabgabe nach EN 442 im Labor geprüft | Ja |
| n-Heizkörperexponent | 1.2815 - 1.3451 |
| Max. Arbeitsdruck [EU570056] | 0.01 - 10 |
| Wasserinhalt [EU570403] | 0.68 - 39.9 |
| Standardfarbe | Ja |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Glanzgrad | glänzend |
| Angeschweißte Laschen | Ja / Nein |
| Mit Seitenabdeckung | Nein |
| Mit oberer Abdeckung | Nein |
| Klappbar | Nein |
| Anzahl der Standardanschlüsse | 4 |
| Anschluss 2, linke Seite unten | ausströmend |
| Anschluss 3, linke Seite oben | einströmend |
| Anschluss 4, oben links | sonstige |
| Anschluss 6, rechte Seite oben | einströmend |
| Anschluss 7, rechte Seite unten | einströmend/ausströmend - ausströmend |
| Anschluss 8, unten rechts | sonstige |
| Anschluss MO, Mitte unten | sonstige |
| Gewindemaß in Zoll | 1/2 Zoll |
| Gewindeanschluss | Innengewinde |
| Mit Anschlussblock | Nein |
| Mit 1-Punkt-Anschluss | Nein |
| Mit Entlüftungsanschluss | Ja |
| Mit Entlüfter | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit Entleerungsventil | Nein |
| Mit integrierter Ventilgarnitur | Nein |
| Mit Thermostatkopf | Nein |
| Mit Wandkonsolen | Nein |
| Geeignet für elektrischen Heizstab | Nein |
| Mit elektrischem Heizstab | Nein |
| Mit Blindstopfen | Nein |
| Mit Befestigungsmaterial | Nein |
| Geeignet für Handtuchhalter | Nein |
| Mit Handtuchhalter | Nein |
| Mit Handtuchaussparung | Nein |
| Geeignet für Ablage | Nein |
| Watt pro Meter [EU000020] | 348 - 2111 |
| Faktor K | 0.729 - 32.599 |
| Wärmeabgabe nach EN 442 20 °C - 45/30 [EU570054] | 31 - 1387 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [EU570054] | 39 - 1764 |
| Wärmeabgabe nach EN 442 20 °C - 50/30 [EU570054] | 36 - 1599 |
| Wärmeabgabe nach EN 442 20 °C - 55/30 [EU570054] | 41 - 1810 |
| Wärmeabgabe nach EN 442 20 °C - 55/35 [EU570054] | 51 - 2267 |
| Wärmeabgabe nach EN 442 20 °C - 60/30 [EU570054] | 45 - 2018 |
| Wärmeabgabe nach EN 442 20 °C - 60/40 [EU570054] | 67 - 2968 |
| Wärmeabgabe nach EN 442 20 °C - 60/45 [EU570054] | 76 - 3398 |
| Wärmeabgabe nach EN 442 20 °C - 65/45 [EU570054] | 83 - 3704 |
| Wärmeabgabe nach EN 442 20 °C - 70/55 [EU570054] | 112 - 4991 |
| Wärmeabgabe nach EN 442 20 °C - 80/60 [EU570054] | 137 - 6096 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [EU570054] | 178 - 7927 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 239 - 10673 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 474 - 21178 |
| Wärmeabgabe nach EN 442 21 °C - 45/35 [EU570054] | 37 - 1641 |
| Wärmeabgabe nach EN 442 21 °C - 55/45 [EU570054] | 67 - 2988 |
| Wärmeabgabe nach EN 442 21 °C - 60/40 [EU570054] | 63 - 2825 |
| Wärmeabgabe nach EN 442 21 °C - 75/65 [EU570054] | 135 - 6041 |
| Wärmeabgabe nach EN 442 24 °C - 45/30 [EU570054] | 20 - 912 |
| Wärmeabgabe nach EN 442 24 °C - 45/35 [EU570054] | 29 - 1285 |
| Wärmeabgabe nach EN 442 24 °C - 50/30 [EU570054] | 24 - 1086 |
| Wärmeabgabe nach EN 442 24 °C - 55/45 [EU570054] | 57 - 2539 |
| Wärmeabgabe nach EN 442 24 °C - 60/40 [EU570054] | 54 - 2404 |
| Wärmeabgabe nach EN 442 24 °C - 60/45 [EU570054] | 63 - 2828 |
| Max. Betriebstemperatur [EU570073] | 110 |
| Montagerichtung | horizontal |
| Anzahl der Wandhalterungen | 2 - 6 |
| Anzahl der Bodenhalterungen | 0 |
| CO2/Kg-Äquivalent pro kg Material | 2.8 |
| CO2/Kg Äquivalent pro KW an Wärme, die von den Artikeln geliefert wird. | 54.66 |
| Gewicht [EU570039] | 1.163 - 136.598 |
