Kon Ventil, KON KV
Kon-konvektorissa yhdistyvät hienostunut tyylikkyys ja erittäin hyvä lämmitysteho. Teräsrakenne on kestävä ja luotettava, minkä ansiosta se on erinomainen lämmönlähde julkisiin ympäristöihin, joissa on suuria ikkunapintoja ja avoimia tiloja. Kon on suunniteltu optimaaliseen lämpösäteilyyn standardin EN442-1 mukaisesti ja kaikki mallit ovat CE-merkittyjä. Tyylikkään putkiasennuksen varmistamiseksi Konissa on integroitu venttiililaitteisto, johon voi asentaa venttiili-insatsin ja termostaatin. Yhdessä ne saavat aikaan miellyttävän sisäilmaston. Viimeistele asennus ilmausruuvilla ja umpitulpalla (kannakeet eivät sisälly toimitukseen). Valkoinen RAL 9016. Takuuaika on 10 vuotta.
| Tekniset tiedot | |
| Maks. järjestelmälämpötila °C | 110 |
| Standardi | EN442; EN10130 |
| Liitäntämitat | 4+2G1/2 |
| Paineluokka | PN8 |
| Materiaali | Teräsprofiili |
| Vakioväri | Valkoinen RAL 9016 |
| Tuotetyypit | 21; 22; 33; 34 |
| Korkeudet (mm) | 142; 214; 286 |
| Leveydet (mm) | 600; 800; 1000; 1200; 1400; 1500; 1600; 1800; 2000; 2200; 2300; 2400; 2600; 2800; 3000; 3200; 3400; 3600; 3800; 4000 |
Sivuliitäntä ETIM 32. Sivuliitäntä edellyttää ulkoisen radiaattoriventtiilin käyttöä. Sivuliitännöissä alaliitännät on suljettu tulpilla.
Yhden puolen sarjaliitäntä ETIM 67. Edellyttää ulkoisten patteriventtiilien käyttöä. Tyypit 21 ja 22 ovat käännettäviä.
Yhden puolen sarjaliitäntä ETIM 32. Edellyttää ulkoisten patteriventtiilien käyttöä. Tyypit 21 ja 22 ovat käännettäviä.
Sivuliitäntä ETIM 67. Sivuliitäntä edellyttää ulkoisen radiaattoriliitännän tai -venttiilin käyttöä. Sivuliitännöissä alaliitännät on suljettu tulpilla.
ETIM 88 LR Horizontal connection
Alaliitäntä ETIM 11, sisään-oikealta-ulos-vasemmalta. Alaliitäntä integroidun kytkennän kautta edellyttää venttiili-insatsin käyttöä. Käyttämättömät liitännät on suljettu tulpilla.
Konvektorit

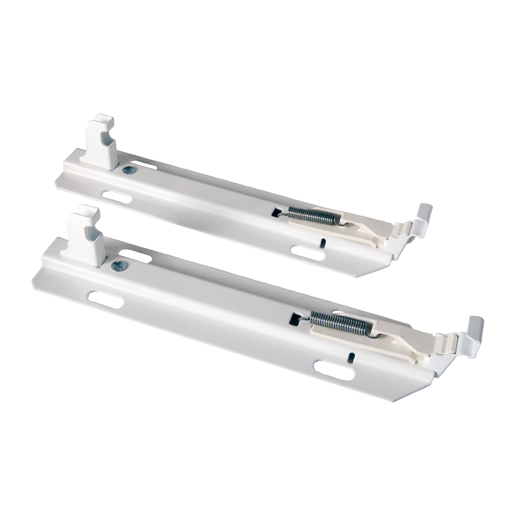

Tuote Purmo Konvektori Kon PN 8, Vakio väri RAL9016. Ilmaruuvi ja umpitulppa mukana toimituksessa. Kannakkeet (Seinä- tai lattiakannakkeet) eivät kuluu toimitukseen, tilattava erikseen.
Varustettu integroidulla venttiililaitteistolla, jota käytetään alta kytkettäessä. Päätykytkennät ulkoisilla venttiileillä.

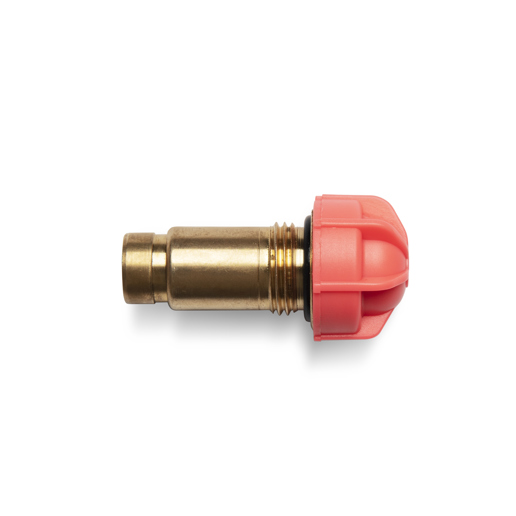

Käytettäessä integroitua venttiililaitteistoa tulee tilata myös venttiili-insatsi FLA-HLE M28
Kuvaus:
KON(TYP) (KORKEUS mm)x(LEVEYS mm) (Kytkentätapa)(Kiinnitys)(Venttiili)
Kytkentätavat ovat:
AB/FE: Käännettävissä olevat konvektorit (Tyyppi 21 ja 22)
AB: Vasenkätinen kytkentä (Tyyppi 33 ja 34)
FE: Oikeakätinen kytkentä (Tyyppi 33 ja 34)
ABFE/FEAB: Käännettävissä olevat konvektorit sarjakytkentä (Tyyppi 21 ja 22, suositellaan korkeintaan kahden konvektorin sarjakytkentää)
ABFE: Sarjakytkentä, vasenkätinenkytkentä (Tyyppi 33 ja 34, suositellaan korkeintaan kahden konvektorin sarjakytkentää)
FEAB: Sarjakytkentä oikeakätinen (Tyyppi 33 ja 34, suositellaan korkeintaan kahden konvektorin sarjakytkentää)
Esimerkkejä sarjakytkennästä:
KON33 214x2200 FEAB kytketään sarjaan KON 33 214x800 FE. KON33 214x2200 kytkentään sarjaan KON21 214x800 AB/FE
Purmo Group Finland Oy myöntää tuotteilleen 10 vuoden takuun toimituspäivästä laskien. Sähköisten komponenttien osalta takuu on kaksi vuotta. Takuu kattaa materiaali -ja valmistusviat. Korvattavan tuotteen tilalle toimitamme veloituksetta samanlaisen tai teknisiltä ominaisuuksiltaan vastaavan tuotteen. Lue lisää Takuuehdot osiossa.
