Vertical

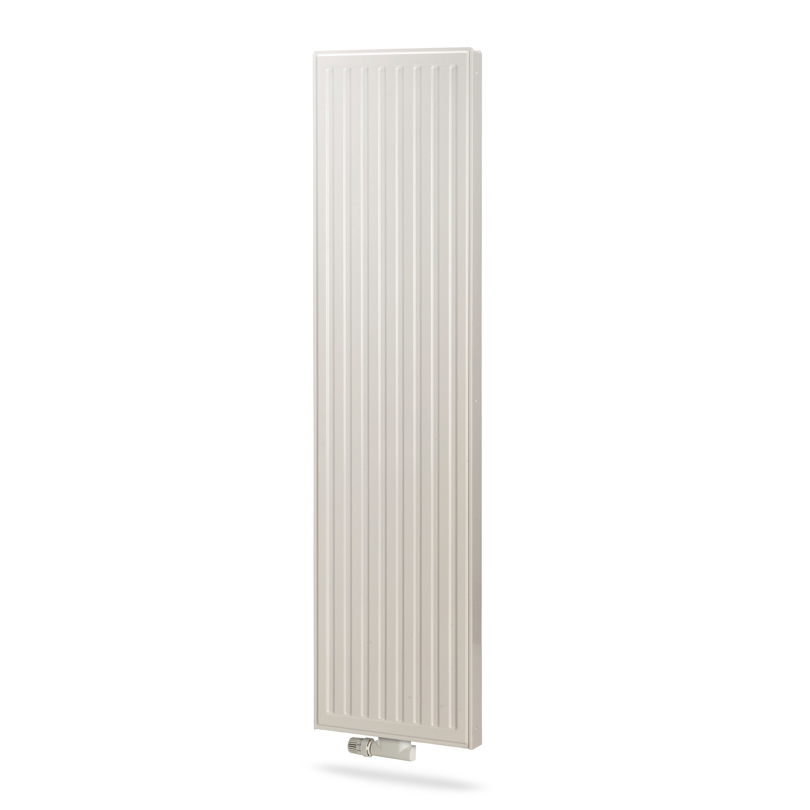

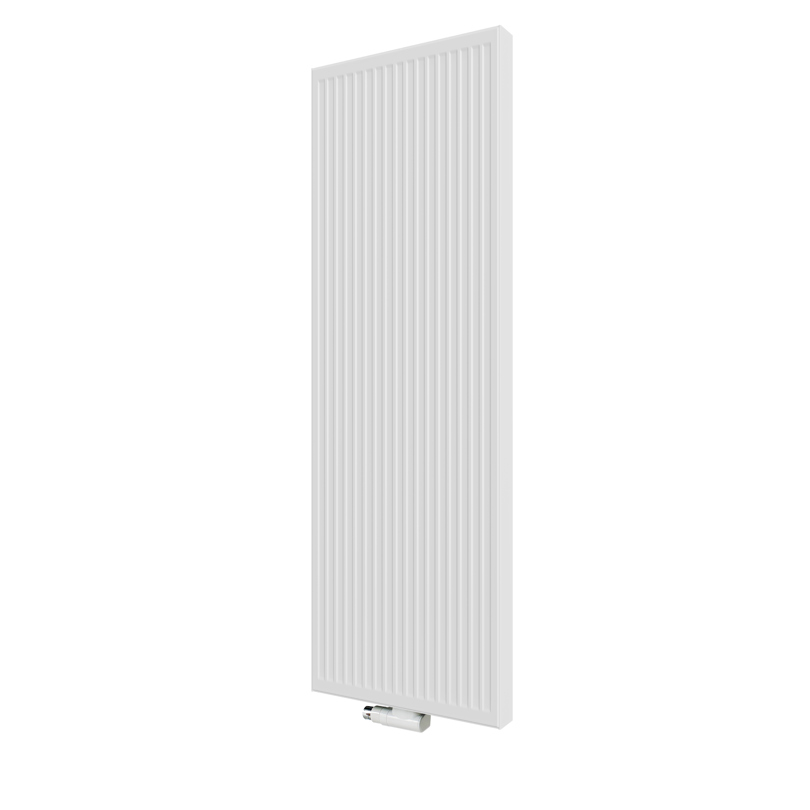

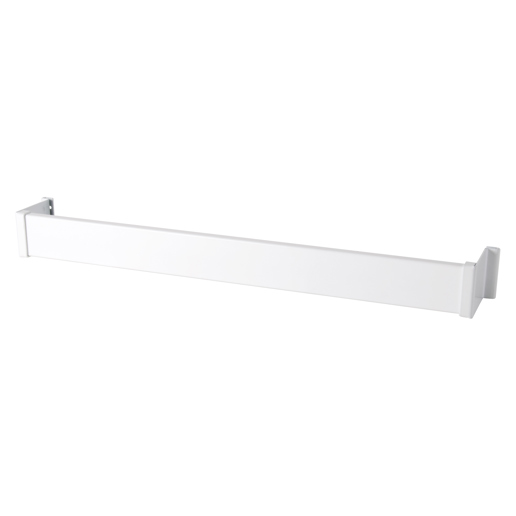

Der Vertical ist ein klassischer Kompaktheizkörper, der um 90 Grad nach oben gedreht wurde, um die Wandfläche optimal auszunutzen. Er ist schmal und diskret und sorgt für eine sehr hohe Wärmeleistung bei beengten Platzverhältnissen. In Bad oder Küche kann die praktische weiße Handtuchstange (Sonderzubehör) den Heizkörper zusätzlich aufwerten. Die Ausführung ist standardmäßig in weiß - RAL 9016.
| Technische Daten | |
| Max. Betriebstemperatur [°C] | 110 |
| Zulassungen | EN442; EN10130 |
| Anschlüsse | 6 x G 1/2 |
| Betriebsdruck [bar] | PN6 |
| Material | Kaltgewalztes Stahlblech |
| Standardfarbe | Weiß RAL 9016 |
| Typ | 10; 20; 21; 22 |
| Höhen [mm] | 1500; 1800; 1950; 2100; 2300 |
| Längen [mm] | 300; 450; 600; 750 |
Mittenanschluss ETIM MO
Anschlusszeichnung
ETIM 45 Vertikaler Anschluss
ETIM Vertikaler Anschluss von oben, Vorlauf links, Rücklauf rechts

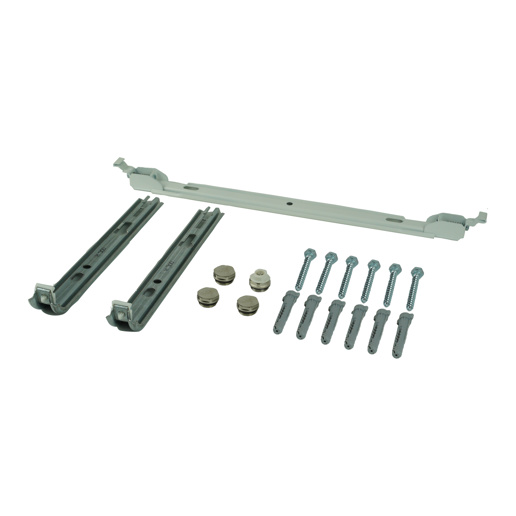

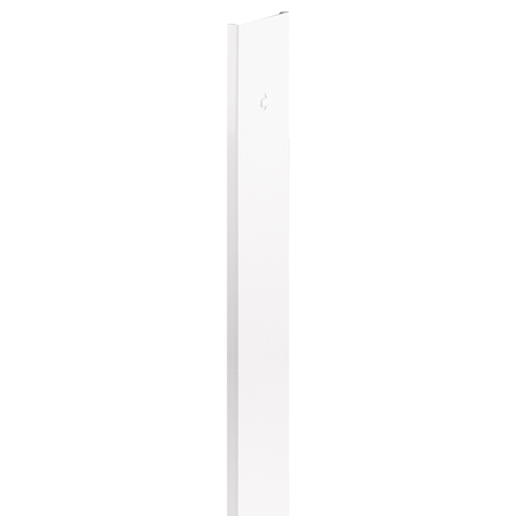

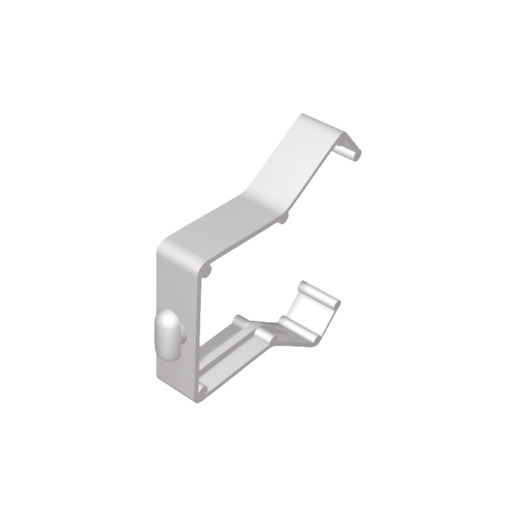

vertikaler Flachheizkörper mit profilierter Frontfläche und Seitenverkleidungen (Typ 10 ohne Seitenverkleidungen); komplett mit Wandschienen, Schrauben und Dübeln; inklusive 3 selbstdichtenden
Blindstopfen und 1 Entlüftungsstopfen; Anschlussarmatur nicht im
Lieferumfang (separat auswählen; s. Preisliste Design Heizkörper)
Vertical Flachheizkörper mit Mittenanschluss
mit Laschenaufhängung Typen 10, 20, 21 und 22
als fertiglackierter, epoxydharzpulverbeschichteter Flachheizkörper aus Stahlblech DC01 nach EN 10130 und EN 10131 mit profilierter Front, Blechdicke gemäß Anforderungen der EN 442-1, zur Anwendung in Warmwasserheizungsanlagen nach DIN 4751. Entfettet, phosphatiert, tauchgrundiert im KTL-Verfahren und pulverbeschichtet nach DIN 55900.
Wärmeleistung gemessen nach EN 442 und bei der WSP-CERT registriert.
RAL-Gütezeichen, 10 Jahre Garantie,
Mit Mittenanschluss 2 x G ½” nach unten plus je Anschlüsse 2 x G ½” seitlich nach unten und oben; Vorlaufanschluss Links, mit Seitenverkleidungen (Typ 10 ohne Seitenverkleidungen), Befestigung mit Wandschienen (VDI 6036, AK3) inklusive 3 selbstdichtenden Blind- und 1 Entlüftungsstopfen (im Heizkörperpreis enthalten!).
Montageverpackt mit Pappe, Schutzecken und umweltfreundlicher Schrumpffolie.
BAGUV Konformität (außer Typ 10)
Farbe: RAL 9016, weitere RAL Farben auf Anfrage
Betriebsdruck: 6 bar
Prüfdruck: 8 bar
Temperatur: max. 110° C
Medium: Wasser
Anschlüsse: 2 x G ½” IG mittig unten, Abstand 50 mm plus 4 x G ½” IG seitlich nach unten und oben,
Vorlauf links
Typen:10, 20, 21, 22
Bauhöhen: 1500 ( nur Typ 10), 1800, 1950, 2100 mm sowie 2300 mm (nur Typ 22)
Baulängen: 450, 600 und 750 mm
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999
Stück Typ: 10, Vertical Flachheizkörper mit Mittenanschluss - liefern
Bauhöhe:……mm; Baulänge: ……mm - montieren
Stück Typ: 20, Vertical Flachheizkörper mit Mittenanschluss - liefern
Bauhöhe:……mm; Baulänge: ……mm - montieren
Stück Typ: 21, Vertical Flachheizkörper mit Mittenanschluss - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren
Stück Typ: 22, Vertical Flachheizkörper mit Mittenanschluss - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren
