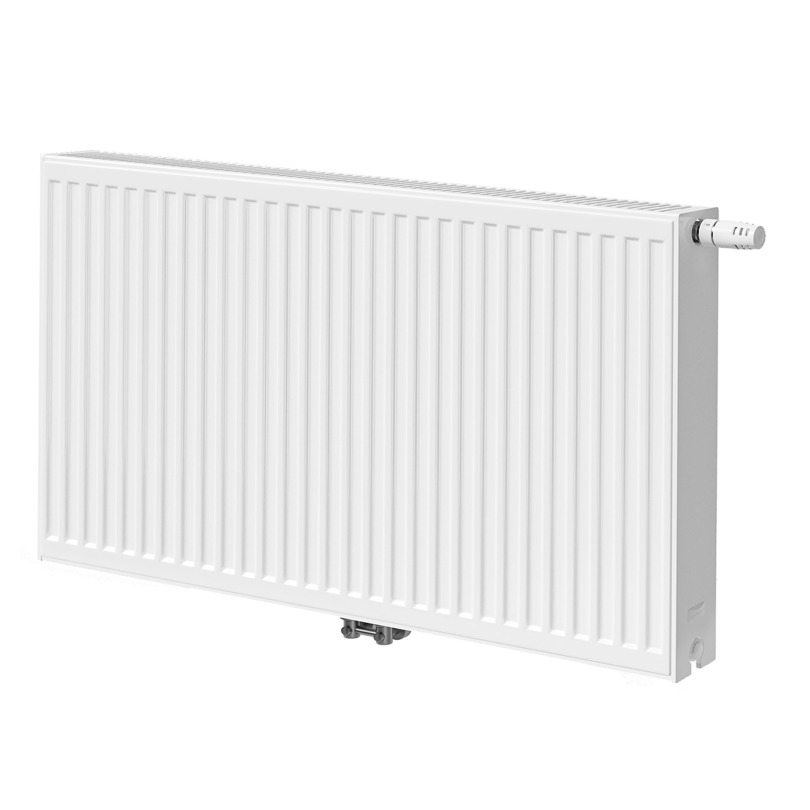

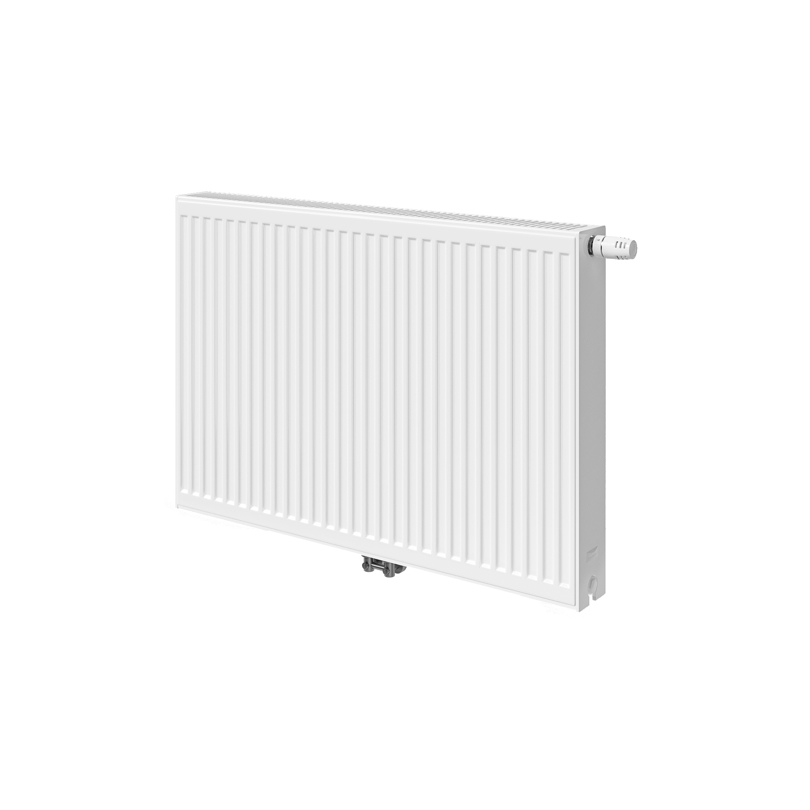

Ventil Compact M Flex
Der Ventil Compact M Flex ist ein universell anschließbarer Flachheizkörper mit unterem Mittenanschluss, der nach den höchsten Qualitätsstandards hergestellt wird. Basierend auf der bewährten 6-Muffen-Technologie besitzt der Purmo Ventil Compact M Flex eine mittig angeordnete integrierte Ventilgarnitur, die es Ihnen ermöglicht, das Ventil von der rechten auf die linke Seite zu tauschen. Der Mittenanschluss bietet maximale Flexibilität bei der Planung und Installation in Bezug auf die bevorzugten Abmessungen des Heizkörpers. Erhältlich in der Standardfarbe RAL 9016, weitere Farben sind auf Anfrage möglich.
| Technische Daten | |
| Max. Betriebstemperatur [°C] | 110 |
| Zulassungen | EN442; EN10130 |
| Anschlüsse | 6 x G 1/2 |
| Betriebsdruck [bar] | PN10 |
| Material | Kaltgewalztes Stahlblech |
| Standardfarbe | Weiß RAL 9016 |
| Anschlüsse (ETIM) | MO |
| Typ | 11; 21; 22; 33 |
| Höhen [mm] | 300; 400; 500; 600; 900 |
| Längen [mm] | 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000 |
Anschlusszeichnung
Montageverpackt, mit Pappkantenschutz, Kunststoffschutzecken und Schrumpffolie.
Mit Zierabdeckung und Seitenverkleidungen, ab Baulänge 1800 mm mit zusätzlicher Befestigung der Zierabdeckung fertig montiert. Mit Schnellmontage-Set, bestehend aus Halter, Aushebesicherung/Schallschutzeinlage, Distanzhalter,
Schrauben und Dübel, gem. VDI 6036 AK 2.
Ventileinsatz ” standardmäßig rechts vormontiert, bauseitige Montage links möglich; Blind- und Entlüftungsstopfen werkseitig montiert.
Ventil Compact M Flex – 6-Muffen-Profilheizkörper mit Mittenanschluss mit Laschenaufhängung
Fertiglackierter, mit Epoxydharzpulver beschichteter Heizkörper aus Stahlblech DC01 nach EN 10130 und EN 10131, zur Anwendung in Warmwasserheizungsanlagen nach DIN 4751.
Entfettet, phosphatiert, im KTL-Verfahren tauchgrundiert und pulverbeschichtet nach DIN 55 900. Farbe RAL 9016, weitere RAL Farben auf Anfrage.
Wärmeleistung gemäß EN 442 und bei WSP-CERT registriert. RAL-Gütezeichen.
Montageverpackt, mit Pappkantenschutz, Kunststoffschutzecken und Schrumpffolie.
Mit integrierter Ventilgarnitur und werkseitig voreingestelltem Ventileinsatz (Regelbereich 0,05-0,70 m³/h) zum Anbau von Thermostat-Ventilköpfen. Ventilgarnitur werkseitig für 2-Rohr-Betrieb, Anschlussmöglichkeit 2 x G ” mittig von unten über entsprechende Anschlussverschraubungen. Anschluss seitlich 4 x G ” möglich.
Mit Zierabdeckung und Seitenverkleidungen, ab Baulänge 1800 mm mit zusätzlicher Befestigung der Zierabdeckung fertig montiert. Mit Schnellmontage-Set, bestehend aus Halter, Aushebesicherung/Schallschutzeinlage, Distanzhalter,
Schrauben und Dübel, gem. VDI 6036 AK 2.
Ventileinsatz ” standardmäßig rechts vormontiert, bauseitige Montage links möglich; Blind- und Entlüftungsstopfen werkseitig montiert.
Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.
Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.
* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
