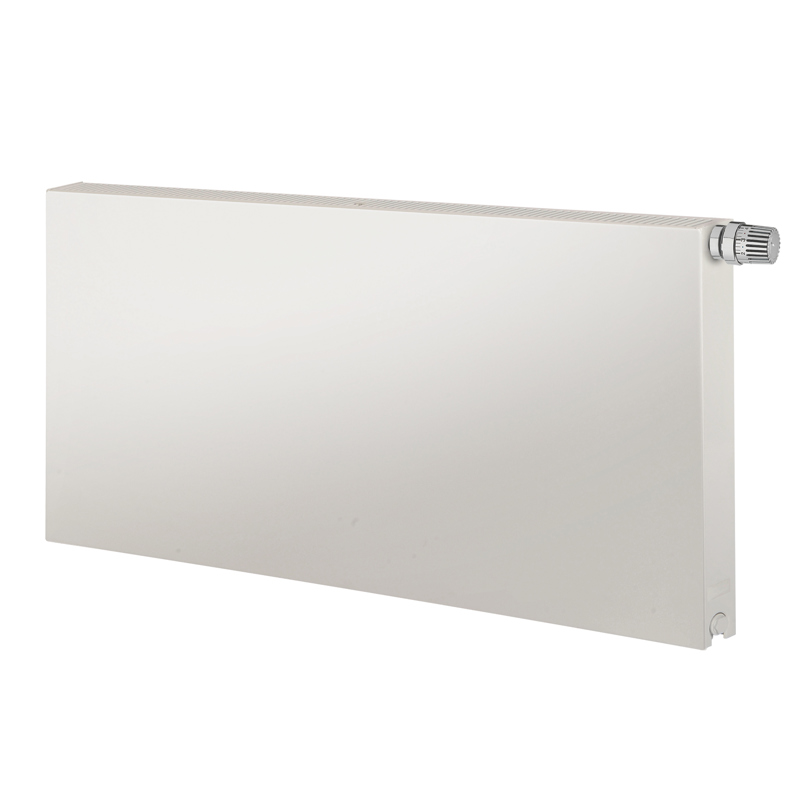

Der Plan Ventil Compact ist ein klassischer Kompaktheizkörper mit flacher, glatter Front für geschlossene warmwasserbasierte Heizsysteme. Sein integrierter Ventilanschluss und sein flaches Profil ermöglichen eine attraktive und einfache Installation. Die Beschichtung ist standardmäßig weiß - RAL 9016.

Technische Daten
Max. Betriebstemperatur [°C] 110
Zulassungen EN442; EN10130
Anschlüsse 6 x G 1/2
Betriebsdruck [bar] PN10
Material Kaltgewalztes Stahlblech
Standardfarbe Weiß RAL 9016
Anschlüsse (ETIM) 32,37,62,67,88,11
Typ 11; 21; 22; 33
Höhen [mm] 300; 400; 500; 600; 900
Längen [mm] 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000

Anschlusszeichnung ETIM 88 LR. Der untere Anschluss über das integrierte Ventil erfordert die Verwendung eines Ventileinsatzes. Nicht benutzte Anschlüsse sind verstopft.

ETIM 88 LR Horizontal connection

Anschlusszeichnung ETIM 32. Der seitliche Anschluss erfordert die Verwendung eines externen Heizkörperventils.

ETIM 32 Horizontal connection

Anschlusszeichnung ETIM 67. Der seitliche Anschluss erfordert die Verwendung einer externen Heizkörperkupplung oder eines Ventils. Bei seitlichem Anschluss sind die unteren Anschlüsse verstopft.

ETIM 67 Horizontal connection

Anschlusszeichnung ETIM 37. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.

ETIM 37 Horizontal connection

Anschlusszeichnung ETIM 62. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.

Hor-connection-ETIM-62-1219.svg

Anschlusszeichnung ETIM 37

ETIM 37 Serial Horizontal connection

Anschlusszeichnung ETIM 62

ETIM 62 Serial Horizontal connection

Anschlusszeichnung ETIM 11. Der Anschluss über das integrierte Ventil erfordert die Verwendung eines Ventileinsatzes. Nicht benutzte Anschlüsse sind verstopft.

ETIM 11 RL Horizontal connection

Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen
(Typ 10 ohne Zierabdeckung und Seitenverkleidungen); Ventileinsatz 1/2“ sowie Blind- und Entlüftungsstopfen werkseitig montiert;

Bauhöhe 200 mm: Befestigungen sind nicht im Lieferumfang enthalten,

ansonsten bis Baulänge 1600 mm mit 2 Befestigungen, ab Baulänge 1800 mm mit 3 Befestigungen; komplett mit Schrauben und Dübeln

Plan Ventil Compact 6-Muffen-Planheizkörper
ohne Laschenaufhängung Typen 21 S, 22, 33 und 44, Standard Rechtsanschluss,
mit Laschenaufhängung Typ 11, Standard Rechtsanschluss

Fertiglackierter, mit Epoxydharzpulver beschichteter Heizkörper aus Stahlblech DC01 nach EN 10130 und EN 10131, Blechdicke gemäß Anforderungen der EN 442-1, mit einseitiger, verzinkter Planfront, zur Anwendung in Warmwasserheizungsanlagen nach DIN 4751.

Entfettet, phosphatiert, im KTL-Verfahren tauchgrundiert und pulverbeschichtet nach DIN 55 900.

Wärmeleistung gemäß EN 442 und bei WSP-CERT registriert.

RAL-Gütezeichen, 10 Jahre Garantie

Montageverpackt, mit Pappkantenschutz, Pappschutzecken und Schrumpffolie.

Mit integrierter Ventilgarnitur und serienmäßig voreinstellbarem Ventileinsatz (Regelbereich 0,05-0,70 m³/h) zum Anbau von Thermostat-Ventilköpfen. Ventileinsatz leistungsmäßig werkseitig voreingestellt und farbig gekennzeichnet Ventilgarnitur werkseitig für 2-Rohr-Betrieb, Anschlussmöglichkeit von unten über entsprechende Anschlussverschraubungen. Anschluss seitlich 4 x G ½” möglich.

Mit Zierabdeckung und Seitenverkleidungen, ab Baulänge 1800 mm mit zusätzlicher Befestigung der Zierabdeckung fertig montiert.

Bauhöhe 200 mm ohne Befestigung; Bauhöhen 300 bis 900 mm einschließlich FZ-Halterung (VDI 6036, AK2) mit Schallschutzeinlage inkl. Aushebesicherung für Typen 21S, 22 + 33 bzw. Schnellmontage-Set (VDI 6036, AK2) mit Aushebesicherungen und Schallschutzeinlagen für Typ 11, inkl. Schrauben und Dübel.

Ventileinsatz ½”, Blind- und Entlüftungsstopfen werkseitig montiert.

Ventilgarnitur standardmäßig rechts, auf Wunsch als Sonderanfertigung links ohne Mehrpreis lieferbar

Farbe: RAL 9016, weitere RAL Farben auf Anfrage
Betriebsdruck: 10 bar
Prüfdruck: 13 bar
Temperatur: max. 110° C
Medium: Wasser
Anschlüsse: 2 x G ½” unten, 4 x G ½” seitlich, nach ISO 228
Typen:10-E, 11-EK; 21S-EKE schmal; 22-DK; 33-DKEK, 44-EKDKEK(BH 200)
Bauhöhen: 200, 300, 400, 500, 600, 900 mm
Baulängen: 400…3000 mm (BH 900: bis 2000 mm)
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999

Stück Typ: 10-E, Planheizkörper, ohne Zierabdeckung und Seitenverkleidung - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 11-EK, Ventil-Kompaktheizkörper - liefern
Bauhöhe:……mm; Baulänge: ……mm - montieren

Stück Typ: 21S-EKE schmal, Ventil-Kompaktheizkörper - liefern
Bauhöhe:……mm; Baulänge: ……mm - montieren

Stück Typ: 22-DK, Ventil-Kompaktheizkörper - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 33-DKEK, Ventil-Kompaktheizkörper - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 44-EKDKEK, Ventil-Kompaktheizkörper - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Aushebesicherung für Typ 11 – liefern / montieren

Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.

Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.

* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
