Plan Compact Hygiene
Plattenheizkörper

Plan Compact Hygiene

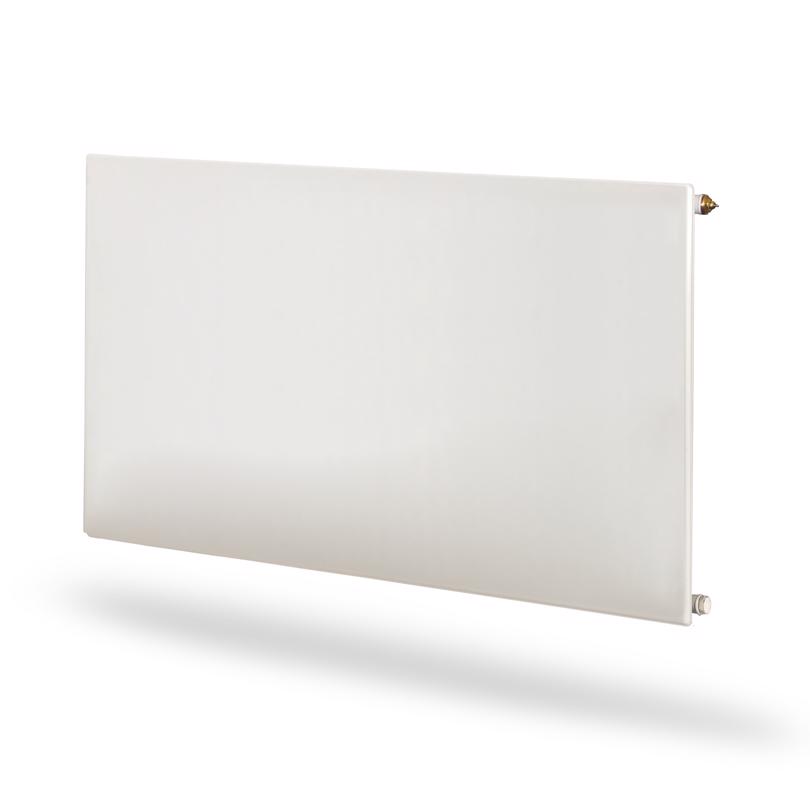

Plan Hygiene Heizkörper zeichnen sich durch eine völlig glatte Frontplatte aus. Diese Platte ist mit der profilierten, vorderen Heizplatte so verklebt, dass bei der Betrachtung des Heizkörpers von vorn keine vorstehenden Kanten sichtbar sind. Aufgrund des Fehlens der Konvektorbleche sind sie für Anwendungen im Gesundheitswesen und anderen Einrichtungen mit erhöhten hygienischen Anforderungen vorgesehen. Halterungen sowie Blind- und Entlüftungsstopfen sind im Lieferumfang enthalten. Standardfarbe weiß - RAL 9016 (andere Farben sind gegen Aufpreis auf Anfrage erhältlich). Die Garantiezeit beträgt 10 Jahre.

Technische Daten
Max. Betriebstemperatur [°C] 110
Zulassungen EN442; EN10130
Anschlüsse 4 x G 1/2
Betriebsdruck [bar] PN10
Material Kaltgewalztes Stahlblech
Standardfarbe Weiß RAL 9016
Anschlüsse (ETIM) 32,37,62,67
Typ 10; 20; 30
Höhen [mm] 300; 400; 500; 550; 600; 900; 950
Längen [mm] 400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000

Anschlusszeichnung ETIM 32. Der seitliche Anschluss erfordert die Verwendung eines externen Heizkörperventils.

ETIM 32 Horizontal connection

Anschlusszeichnung ETIM 67. Der seitliche Anschluss erfordert die Verwendung einer externen Heizkörperkupplung oder eines Ventils. Bei seitlichem Anschluss sind die unteren Anschlüsse verstopft.

ETIM 67 Horizontal connection

Anschlusszeichnung ETIM 37. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.

ETIM 37 Horizontal connection

Anschlusszeichnung ETIM 62. Der diagonale Anschluss erfordert die Verwendung eines externen Ventils. Bei einem diagonalen Anschluss sind die unteren Anschlüsse verstopft.

Hor-connection-ETIM-62-1219.svg

Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen), aber ohne innenliegende Konvektionsbleche; bis Baulänge 1600 mm mit 2 Befestigungen, ab Baulänge 1800 mm mit 3 Befestigungen; komplett mit Schrauben und Dübeln; selbstdichtende
Blind- und Entlüftungsstopfen beigepackt.

Plan Hygiene
4-Muffen-Planheizkörper in Hygieneausführung
mit Laschenaufhängung Typen 20, 30,
ohne Laschenaufhängung Typ 10

Fertiglackierter, mit Epoxydharzpulver beschichteter Heizkörper aus Stahlblech DC01 nach EN 10130 und EN 10131, Blechdicke gemäß Anforderungen der EN 442-1, mit einseitiger, verzinkter Planfront zur Anwendung in Warmwasserheizungsanlagen nach DIN 4751.

Entfettet, phosphatiert, im KTL-Verfahren tauchgrundiert und pulverbeschichtet nach DIN 55 900.

Wärmeleistung gemäß EN 442 und bei WSP-CERT registriert.

RAL-Gütezeichen, 10 Jahre Garantie

Montageverpackt, mit Pappkantenschutz, Pappschutzecken und Schrumpffolie.

Mit Zierabdeckung und Seitenverkleidungen, ab Baulänge 1800 mm mit zusätzlicher Befestigung der Zierabdeckung fertig montiert. Ohne innenliegende Konvektionsbleche. Mit Schnellmontage-Set (VDI 6036, AK2), bestehend aus Halter, Aushebesicherungen, Schallschutzeinlage, Distanzhalter, Schrauben und Dübel, selbstdichtendem Blind- und Entlüftungsstopfen aus vernickeltem Messing.

Typ 10 ohne Zierabdeckung und Seitenverkleidungen, mit FZ-Halterungen (VDI 6036, AK2).

Farbe: RAL 9016, weitere RAL Farben auf Anfrage
Betriebsdruck: 10 bar
Prüfdruck: 13 bar
Temperatur: max. 110° C
Medium: Wasser
Anschlüsse: 4 x G ½” seitlich, nach ISO 228
Typen:10-E; 11-EK; 21S-EKE schmal; 22-DK; 33-DKEK
Bauhöhen: 300, 400, 500, 550, 600, 900, 950 mm
Baulängen: 400…3000 mm (BH 900/950: bis 2000 mm)
Liefernachweis: PG Germany GmbH · Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999

Stück Typ: 10, Planheizkörper in Hygieneausführung,
ohne Zierabdeckung und Seitenverkleidung - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 20, Planheizkörper in Hygieneausführung - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück Typ: 30, Planheizkörper in Hygieneausführung - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren

Stück: Bohrkonsolen-Set 2er – liefern / montieren

Stück: Bohrkonsolen-Set 3er – liefern / montieren

Stück: Standkonsolen – liefern / montieren

Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.

Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.

* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
