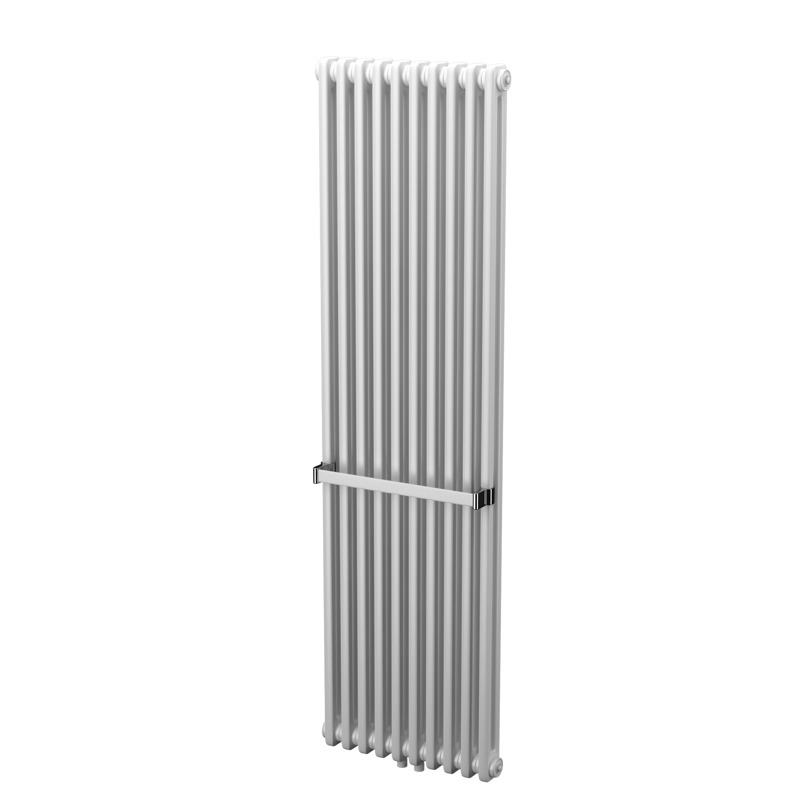

Delta Twin M
Das Badezimmer, als ein wichtiger Bestandteil des Hauses, benötigt eine zuverlässige Wärmequelle, um angenehme Raumtemperaturen zu schaffen. Der Delta Twin M ist so konzipiert, dass er den gesamten Wärmebedarf des Badezimmers deckt. Er hat ein sanftes und behagliches Design, das ihn zu einem funktionalen und stilistisch reinen Einrichtungsdetail macht. Dieser schöne Vertikalheizkörper symbolisiert stilvolles Heizen mit einem besonders attraktiven Aussehen und ist dabei hocheffektiv und praktisch. Der Delta Twin M verbindet traditionelle Eleganz und modernen Komfort und ist in folgenden Abmessungen verfügbar: in den Bauhöhen 1.000 bis 2.000 mm und den Baulängen 500 und 600 mm. Die Lieferung einer Handtuchstange in Farbe des Heizkörpers ist inklusive. Selbstverständlich ist er auch in der von Ihnen gewünschten Farbe erhältlich. Der Delta Twin M ist ein Dekorativheizkörper mit Mittenanschluss, der für warmwasserbasierte Heizsysteme vorgesehen ist. Er kann aber auch mit einer Heizpatrone nachgerüstet werden, um auch im Sommer für eine behagliche Wärme zu sorgen.
| Technische Daten | |
| Max. Betriebstemperatur [°C] | 110 |
| Zulassungen | EN 442 |
| Anschlüsse | 4 x G 1/2 |
| Betriebsdruck [bar] | PN10 |
| Material | Stahl-Profil |
| Standardfarbe | Weiß RAL 9016 |
| Typ | 2 |
| Höhen [mm] | 1000; 1200; 1500; 1800; 2000 |
| Längen [mm] | 500; 600 |
Anschlusszeichnung
Mittenanschluss ETIM MO
montagefertig inklusive Befestigung gem. VDI 6036 AK 2 und Handtuchstange
Design-Röhrenradiator Delta Twin M
Delta Twin M als Design-Röhrenradiator komplett lasergeschweißt, Rohre und Kopfstücke im typischen Delta-Profil, an den Außenseiten abgeflacht, montagefertig mit 4 rückseitig angeschweißten Laschen, inklusive Handtuchstange in Farbe des Heizkörpers mit verchromten Halterungen
Lieferung in Standardfarbe RAL 9016 mit elektrophoretischer Grundierung und Pulver-Einbrennlackierung, Beschichtung entsprechend DIN 55900
montagefertig inklusive Befestigung
Mittenanschluss 2 x G 1/2“ IG für Vorlauf- und Rücklaufanschluss (Nabenabstand 50 mm) an die Warmwasserheizungsanlage, Lieferung inklusive Entlüftungsstopfen
Heizkörperleistung gemessen nach DIN EN 442, 10 Jahre Garantie,
Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer (GUV) , mit Hygienezulassung
Heizkörper mit Kantenschutz (umlaufende Kartonage) in Folie eingeschweißt
Nabengröße: 1 Zoll
Gliedbaulänge: 50 mm
Anschlussabstand: 50 mm
Farbton: RAL 9016 verkehrsweiß
maximaler Betriebsdruck: 10 bar
maximale Betriebstemperatur: 120 °C
Bauhöhe: ....... mm
Bautiefe: ....... mm
Gliederzahl: ....... Stück
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 ∙ 38690 Goslar
Telefon (0 53 24) 8 08-0 ∙ Telefax (0 53 24) 8 08-999
CE Konformitätserklärung
