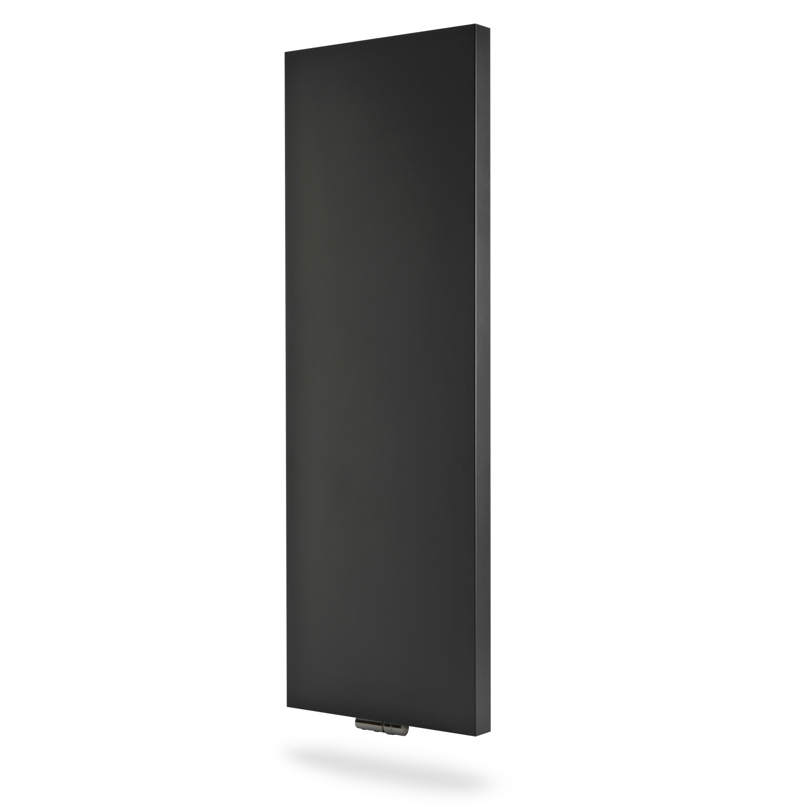

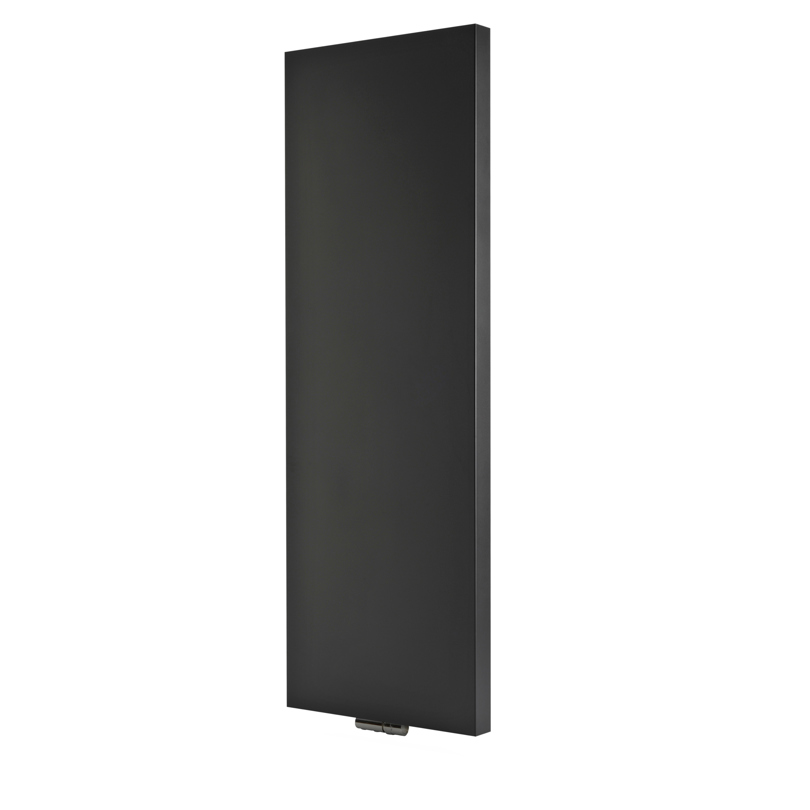

Tinos V
Das minimalistische Design macht den Vertikalheizkörper Tinos V zu einem Blickfang in jedem Raum. Mit seinen geraden Linien, der nahtlosen, flachen Front und seiner eleganten Ausstrahlung passt dieser Heizkörper sowohl in moderne Wohnräume als auch in traditionelle Bäder oder Küchen. Die Vorderseite des Heizkörpers ist beidseitig verzinkt, wodurch sich Tinos V besonders für den Einsatz in Badezimmern eignet. Er wird standardmäßig in RAL 9016 weiß gefertigt, ist aber optional auch in einer Vielzahl von RAL- und Sanitärfarben sowie in metallischen und strukturierten Farben erhältlich.
Technische Daten | |
Max. Betriebstemperatur [°C] | 110 |
Zulassungen | EN442; EN10130 |
Anschlüsse | 6 x G 1/2 |
Betriebsdruck [bar] | PN10 |
Material | Kaltgewalztes Stahlblech |
Standardfarbe | Weiß RAL 9016 |
Typ | 11; 21 |
Höhen [mm] | 1800; 1950; 2100 |
Längen [mm] | 325; 475; 625; 775 |
Mittenanschluss ETIM MO
Anschlusszeichnung
ETIM 45 Vertikaler Anschluss
ETIM Vertikaler Anschluss von oben, Vorlauf links, Rücklauf rechts

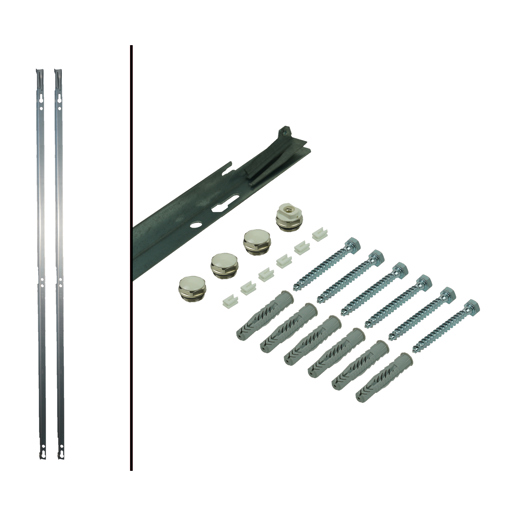

montagefertig inklusive Wandschienen gemäß VDI 6036, AK 2, Schrauben und Dübeln sowie Blind- und Entlüftungsstopfen
Designheizkörper Tinos V
Designheizkörper Tinos V, ausgeführt als Vertikalheizkörper mit vorgesetzter Planfrontfläche und geraden, umlaufenden Seitenabschlüssen ohne Fugen, Ausführung als Typ 11 mit einer wasserführenden Platte mit Konvektionsblech oder als Typ 21 mit zwei wasserführenden Platten mit Konvektionsblech;
Lieferung in Standardfarbe RAL 9016 mit hoch korrosionsbeständiger elektrophoretischer Grundierung und Pulver-Einbrennlackierung, Beschichtung entsprechend DIN 55900;
montagefertig inklusive Wandschienen, Schrauben und Dübel, Mittenanschluss 2 x G 1/2“ IG (50 mm) für Vorlauf- und Rücklaufanschluss an die Warmwasserheizungsanlage von unten, plus zusätzlich 4 Anschlüsse G 1/2“ IG seitlich nach unten und oben, Lieferung inklusive Blind- und Entlüftungsstopfen; ; Befestigung entspricht der Anforderungsklasse 2 gemäß VDI 6036
Heizkörperleistung gemessen und registriert nach DIN EN 442;
Konstruktion entsprechend den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der
gesetzlichen Unfallversicherer (GUV);
Heizkörper im stabilen Karton mit Ecken-/Kantenschutz verpackt und in Folie eingeschweißt
Liefernachweis: PG Germany GmbH ∙ Lierestraße 68 · 38690 Goslar
Telefon (0 53 24) 8 08-0 · Telefax (0 53 24) 8 08-999
Stück Typ: 11, Designheizkörper Tinos V - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren
Stück Typ: 21, Designheizkörper Tinos V - liefern
Bauhöhe: ……mm; Baulänge: ……mm - montieren
Für Purmo Heizkörper wird für einen Zeitraum von 10 Jahren* ab Kaufdatum eine Garantie auf alle Herstellungsfehler gewährt, wenn sie unter normalen Bedingungen und als geschlossene warmwasserbasierte Heizsysteme verwendet werden. Die Garantie gilt nicht für Defekte, die durch Installations- oder Handhabungsfehler, unsachgemäßen Gebrauch oder externe Faktoren wie Wasserqualität oder sauerstoffdurchlässige Rohre verursacht wurden.
Für Fußbodenheizungsprodukte und Rohrleitungselemente wird bei fachgerechter Verarbeitung und Betrieb eine Garantie von 10 Jahren für alle Flächenheizungs-Komponenten (außer elektrischen und elektronischen Komponenten) gewährt. Für das PexPenta Heizrohr erhalten Sie eine Garantie von 30 Jahren und für alle elektrischen und elektronischen Komponenten von 2 Jahren.
* 6 Jahre für verzinkte Heizkörper und 2 Jahre für alle elektronischen und elektrischen Komponenten und Ersatzteile, die separat verkauft werden (Seitenabdeckungen, obere Gitter, Kunststoffklammern, Stopfen, Entlüftungsstopfen, Befestigungsteile).
