Industrieverteiler
Modularer Verteiler für industrielle Fußbodenheizung. Hergestellt …
- Heizkreisverteiler für Industrieanwendungen
- Ideal für große Flächen
- Zentrale Verteilung
- Flexibilität durch Modulbauweise
Produktbeschreibung

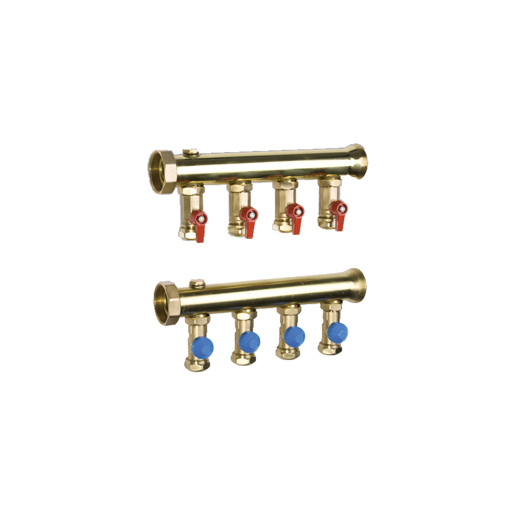

Modularer Verteiler für industrielle Fußbodenheizung. Hergestellt aus hochwertigem Messing Ms 63, entzinkungsbeständig. Modularer Aufbau, mit einerseits flachdichtendendem Außengewinde 2 "und andererseits Überwurfmutter 2". Abgänge mit Klemmverschraubung für PexPenta Heizrohr 25 x 2,3 mm, Abstand 80 mm, Stopfen 1/2 "in Vor- und Rücklaufsammelbalken zur Anbringung eines KFE-Hahns, Kugelabsperrhahn im Vorlauf, Regulierventil mit Voreinstellung im Rücklauf, druckgeprüft im Differenzdruck-Prüfverfahren, kartonverpackt. Die Verteilermodule können flachdichtend miteinander verschraubt werden, um die Anzahl der Abgänge entsprechend zu erhöhen.
Technische Spezifikationen
| ETIM-Klasse | EC010292 - Verteiler für hydraulischen Heiz-/Kühlkreislauf |
|---|---|
| Anschlussart Primärseite | 2-rohrig |
| Geeignet für Kühlen | Ja |
| Werkstoff | Messing |
| Position Primäreranschluss | links/rechts |
| Primäreranschluss | Innengewinde zylindrisch (BSPP) |
| Nenndurchmesser Primäreranschluss | 1 Zoll (25) |
| Rohraußendurchmesser Primäreranschluss [mm] | 25 |
| Mit Ventilen am Primäranschluss | Nein |
| Mediumtemperatur (Dauerbetrieb) [°C] | 5 - 90 |
| Primäre Drückdifferenz [kPa] | 5 - 100 |
| Max. Arbeitsdruck [bar] | 0 |
| Mit Mischventil | Nein |
| Erweiterbar | Ja |
| Max. Anzahl zusätzlicher Heizkreise | 2 |
| Multi-Zonen-Verteiler | Ja |
| Mit Temperaturbegrenzung | Nein |
| Mit Rückschlagklappe | Nein |
| Mit Umwälzpumpe | Nein |
| Druckstufe Artikel | PN 10 |
| Mit Regler | Nein |
| Hydraulischer Abgleich | statisch |
| Volumenstrommessung | ohne |
| Mit Thermometer | Nein |
| Temperaturmessung Zufuhr | ohne |
| Temperatue measurement Rücklauf | ohne |
| Mit Entlüftung | Ja |
| Mit Manometer | Nein |
| Mit Füll- und Entleerungshahn | Ja |
| Mit Füll-/Entleerungshahn | Nein |
| Anzahl der Gruppen sekundär | 3 - 6 |
| Sekundäreranschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Nenndurchmesser Sekundäreranschluss | 3/4 Zoll (20) |
| Rohraußendurchmesser sekundär [mm] | 25 - 25 |
| Verschließbare Heizkreise | Ja |
| Mit Durchflussanzeige | Nein |
| Durchflussleistung [l/h] | 0 - 8 |
| Mit thermischem Stellantrieb | Nein |
| Mit Keramikventil | Nein |
| Min. Druckdifferenz Sekundärvorlauf/-rücklauf [kPa] | 5 |
| Mit Wandbefestigungsbügel | Nein |
| Breite [mm] | 258 - 498 |
| Höhe [mm] | 500 |
| Tiefe [mm] | 350 - 600 |
| Mit Umbau | Nein |
| Gewicht [kg] | 1 - 12.3 |
