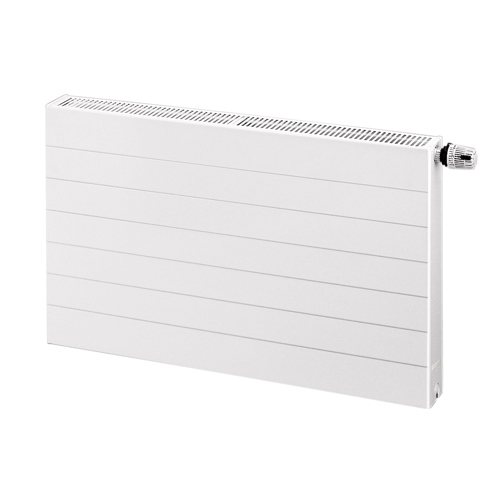

Ramo Ventil Compact
Der Ramo Ventil Compact ist ein klassischer Kompaktheizkörper mit …
- Plane Vorderfront
- flexible Anschlußmöglichkeiten
- 6 Anschlüße (4xseitlich, 2x unten)
- Große Vielfalt an Bauhöhen und -tiefen
- Elegantes Design
Produktbeschreibung
Der Ramo Ventil Compact ist ein klassischer Kompaktheizkörper mit einer flachen, feinprofilierten Front für geschlossene warmwasserbasierte Heizsysteme. Seine integrierte Ventilgarnitur ermöglicht eine attraktive und einfache Installation. Die Beschichtung ist standardmäßig weiß - RAL 9016.
Technische Spezifikationen
| ETIM Class | EC011022 - Flachheizkörper |
|---|---|
| Werkstoff | Stahl |
| Typ | 33 - 22 - 21 - 11 |
| Oberflächenstruktur Frontpaneel | flach glatt |
| Mit wasserführender Front | Nein |
| Geeignet für Feuchträume | Nein |
| Höhe [mm] | 300 - 900 |
| Länge [mm] | 400 - 3000 |
| Tiefe [mm] | 62 - 154 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 1.009 - 990 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 1.002 - 998 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 123 - 3925 |
| Wärmeabgabe nach EN 442 im Labor geprüft | Ja |
| n-Heizkörperexponent | 1.2786 - 1.3612 |
| Max. Arbeitsdruck [bar] | 0.01 - 10 |
| Wasserinhalt [l] | 0.68 - 29.4 |
| Standardfarbe | Ja |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Glanzgrad | glänzend |
| Angeschweißte Laschen | Nein / Ja |
| Mit Seitenabdeckung | Ja |
| Mit oberer Abdeckung | Ja |
| Klappbar | Ja |
| Anzahl der Standardanschlüsse | 2 |
| Anschluss 1, untere Seite links | Doppelanschluss, Auslass-Einlass |
| Anschluss 3, linke Seite oben | Regelventil |
| Anschluss 6, rechte Seite oben | Regelventil |
| Anschluss 8, unten rechts | Doppelanschluss, Einlass-Auslass |
| Gewindemaß in Zoll | 1/2 Zoll |
| Gewindeanschluss | Innengewinde |
| Mit Anschlussblock | Nein |
| Mit 1-Punkt-Anschluss | Nein |
| Mit Entlüftungsanschluss | Ja |
| Mit Entlüfter | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit Entleerungsventil | Nein |
| Mit integrierter Ventilgarnitur | Ja |
| Mit Thermostatkopf | Nein |
| Mit Wandkonsolen | Ja |
| Geeignet für elektrischen Heizstab | Nein |
| Mit elektrischem Heizstab | Nein |
| Mit Blindstopfen | Nein |
| Mit Befestigungsmaterial | Ja |
| Geeignet für Handtuchhalter | Nein |
| Mit Handtuchhalter | Nein |
| Mit Handtuchaussparung | Nein |
| Geeignet für Ablage | Nein |
| Watt pro Meter [W/m] | 529 - 3171 |
| Faktor K | 1.404 - 36.395 |
| Wärmeabgabe nach EN 442 20 °C - 45/30 [W] | 51 - 1549 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [W] | 64 - 1969 |
| Wärmeabgabe nach EN 442 20 °C - 50/30 [W] | 58 - 1785 |
| Wärmeabgabe nach EN 442 20 °C - 55/30 [W] | 65 - 2021 |
| Wärmeabgabe nach EN 442 20 °C - 55/35 [W] | 81 - 2530 |
| Wärmeabgabe nach EN 442 20 °C - 60/30 [W] | 72 - 2252 |
| Wärmeabgabe nach EN 442 20 °C - 60/40 [W] | 105 - 3312 |
| Wärmeabgabe nach EN 442 20 °C - 60/45 [W] | 119 - 3792 |
| Wärmeabgabe nach EN 442 20 °C - 65/45 [W] | 129 - 4134 |
| Wärmeabgabe nach EN 442 20 °C - 70/55 [W] | 172 - 5570 |
| Wärmeabgabe nach EN 442 20 °C - 80/60 [W] | 208 - 6803 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [W] | 267 - 8847 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 375 - 11911 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 723 - 23635 |
| Wärmeabgabe nach EN 442 21 °C - 45/35 [W] | 59 - 1831 |
| Wärmeabgabe nach EN 442 21 °C - 55/45 [W] | 105 - 3335 |
| Wärmeabgabe nach EN 442 21 °C - 60/40 [W] | 100 - 3153 |
| Wärmeabgabe nach EN 442 21 °C - 75/65 [W] | 206 - 6742 |
| Wärmeabgabe nach EN 442 24 °C - 45/30 [W] | 34 - 1017 |
| Wärmeabgabe nach EN 442 24 °C - 45/35 [W] | 47 - 1434 |
| Wärmeabgabe nach EN 442 24 °C - 50/30 [W] | 40 - 1212 |
| Wärmeabgabe nach EN 442 24 °C - 55/45 [W] | 90 - 2833 |
| Wärmeabgabe nach EN 442 24 °C - 60/40 [W] | 86 - 2683 |
| Wärmeabgabe nach EN 442 24 °C - 60/45 [W] | 100 - 3156 |
| Max. Betriebstemperatur [°C] | 110 |
| Montagerichtung | horizontal |
| Anzahl der Wandhalterungen | 2 - 3 |
| Anzahl der Bodenhalterungen | 0 - 4 |
| CO2/Kg-Äquivalent pro kg Material | 2.8 |
| CO2/Kg Äquivalent pro KW an Wärme, die von den Artikeln geliefert wird. | 54.66 |
| Gewicht [kg] | 1.249 - 151.35 |
