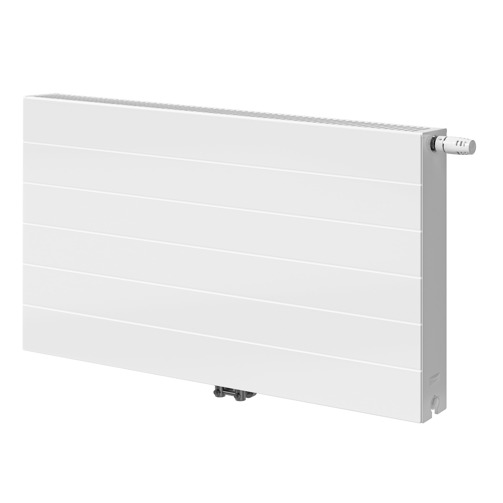

Ramo Ventil Compact M Flex
Der Ramo Ventil Compact M Flex ist ein universell anschließbarer F…
- Plane Vorderfront
- flexible Anschlußmöglichkeiten
- Anschluß 4x seitlich, 2x unten mittig
- Große Vielfalt an Bauhöhen und -tiefen
- Standard- und Sonderfarben
Produktbeschreibung
Der Ramo Ventil Compact M Flex ist ein universell anschließbarer Flachheizkörper mit einer glatten, feinprofilierten Front und unterem Mittenanschluss, der nach den höchsten Qualitätsstandards hergestellt wird. Basierend auf der bewährten 6-Muffen-Technologie besitzt der Ramo Ventil Compact M Flex eine mittig angeordnete integrierte Ventilgarnitur, die es Ihnen ermöglicht, das Ventil von der rechten auf die linke Seite zu tauschen. Der Mittenanschluss bietet maximale Flexibilität bei der Planung und Installation in Bezug auf die bevorzugten Abmessungen des Heizkörpers. Erhältlich in der Standardfarbe RAL 9016, weitere Farben sind auf Anfrage möglich.
Technische Spezifikationen
| ETIM Class | EC011022 - Flachheizkörper |
|---|---|
| Werkstoff | Stahl |
| Typ | 11 - 21 - 22 - 33 |
| Oberflächenstruktur Frontpaneel | flach glatt |
| Mit wasserführender Front | Nein |
| Geeignet für Feuchträume | Nein |
| Höhe [mm] | 300 - 900 |
| Länge [mm] | 400 - 3000 |
| Tiefe [mm] | 62 - 154 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 1.009 - 998 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 1.002 - 998 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 123 - 3925 |
| Wärmeabgabe nach EN 442 im Labor geprüft | Ja |
| n-Heizkörperexponent | 1.2786 - 1.3612 |
| Max. Arbeitsdruck [bar] | 0.01 |
| Wasserinhalt [l] | 0.68 - 29.4 |
| Standardfarbe | Ja |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Glanzgrad | glänzend |
| Angeschweißte Laschen | Ja |
| Mit Seitenabdeckung | Ja |
| Mit oberer Abdeckung | Ja |
| Anzahl der Standardanschlüsse | 2 |
| Anschluss 3, linke Seite oben | Regelventil |
| Anschluss 6, rechte Seite oben | Regelventil |
| Anschluss MO, Mitte unten | Doppelanschluss, Einlass-Auslass |
| Gewindemaß in Zoll | 1/2 Zoll |
| Gewindeanschluss | Innengewinde |
| Mit Entlüftungsanschluss | Ja |
| Mit Entlüfter | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit integrierter Ventilgarnitur | Ja |
| Mit Wandkonsolen | Ja |
| Mit Blindstopfen | Ja |
| Mit Befestigungsmaterial | Ja |
| Watt pro Meter [W/m] | 529 - 3171 |
| Faktor K | 1.404 - 36.395 |
| Wärmeabgabe nach EN 442 20 °C - 45/30 [W] | 51 - 1549 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [W] | 64 - 1969 |
| Wärmeabgabe nach EN 442 20 °C - 50/30 [W] | 58 - 1785 |
| Wärmeabgabe nach EN 442 20 °C - 55/30 [W] | 65 - 2021 |
| Wärmeabgabe nach EN 442 20 °C - 55/35 [W] | 81 - 2530 |
| Wärmeabgabe nach EN 442 20 °C - 60/30 [W] | 72 - 2252 |
| Wärmeabgabe nach EN 442 20 °C - 60/40 [W] | 105 - 3312 |
| Wärmeabgabe nach EN 442 20 °C - 60/45 [W] | 119 - 3793 |
| Wärmeabgabe nach EN 442 20 °C - 65/45 [W] | 129 - 4134 |
| Wärmeabgabe nach EN 442 20 °C - 70/55 [W] | 172 - 5570 |
| Wärmeabgabe nach EN 442 20 °C - 80/60 [W] | 208 - 6803 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [W] | 267 - 8847 |
| Wärmeabgabe nach EN 442 21 °C - 45/35 [W] | 59 - 1831 |
| Wärmeabgabe nach EN 442 21 °C - 55/45 [W] | 105 - 3335 |
| Wärmeabgabe nach EN 442 21 °C - 60/40 [W] | 100 - 3153 |
| Wärmeabgabe nach EN 442 21 °C - 75/65 [W] | 206 - 6742 |
| Wärmeabgabe nach EN 442 24 °C - 45/30 [W] | 34 - 1017 |
| Wärmeabgabe nach EN 442 24 °C - 45/35 [W] | 47 - 1434 |
| Wärmeabgabe nach EN 442 24 °C - 50/30 [W] | 40 - 1212 |
| Wärmeabgabe nach EN 442 24 °C - 55/45 [W] | 90 - 2833 |
| Wärmeabgabe nach EN 442 24 °C - 60/40 [W] | 86 - 2683 |
| Wärmeabgabe nach EN 442 24 °C - 60/45 [W] | 100 - 3156 |
| Max. Betriebstemperatur [°C] | 110 |
| Montagerichtung | horizontal |
| Anzahl der Wandhalterungen | 2 - 3 |
| Anzahl der Bodenhalterungen | 2 - 5 |
| CO2/Kg-Äquivalent pro kg Material | 2.8 |
| CO2/Kg Äquivalent pro KW an Wärme, die von den Artikeln geliefert wird. | 54.66 |
| Gewicht [kg] | 1.153 - 151.239 |
