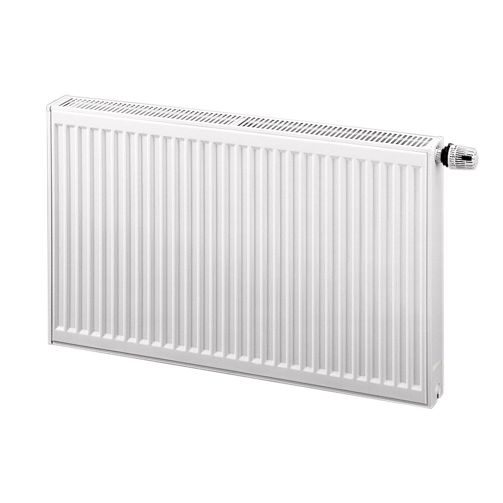

Ventil Compact
Der Ventil Compact ist ein klassischer Flachheizkörper. Seine inte…
- Flexible Montage
- Langlebige Konstruktion
- Hohe Effizienz
- Verschiedene Größenoptionen
- Einfache Wartung
Produktbeschreibung
Der Ventil Compact ist ein klassischer Flachheizkörper. Seine integrierte Ventilgarnitur ermöglicht eine attraktive und einfache Installation. Die Beschichtung ist standardmäßig weiß – RAL 9016.
Technische Spezifikationen
| ETIM Class | EC011022 - Flachheizkörper |
|---|---|
| Werkstoff | Stahl |
| Typ | 11 - 21 - 22 - 33 |
| Oberflächenstruktur Frontpaneel | profiliert |
| Mit wasserführender Front | Ja |
| Geeignet für Feuchträume | Nein |
| Höhe [mm] | 300 - 900 |
| Länge [mm] | 400 - 3000 |
| Tiefe [mm] | 60 - 152 |
| Wärmeabgabe nach EN 442 20 °C - 55/45 [W] | 1.019 - 994 |
| Wärmeabgabe nach EN 442 20 °C - 75/65 [W] | 1.018 - 999 |
| Wärmeabgabe nach EN 442 20 °C - 70/40 [W] | 126 - 5499 |
| Wärmeabgabe nach EN 442 im Labor geprüft | Ja |
| n-Heizkörperexponent | 1.2803 - 1.36 |
| Max. Arbeitsdruck [bar] | 0.01 |
| Wasserinhalt [l] | 0.68 - 39.9 |
| Standardfarbe | Ja |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Glanzgrad | glänzend |
| Angeschweißte Laschen | Nein / Ja |
| Mit Seitenabdeckung | Ja |
| Mit oberer Abdeckung | Ja |
| Klappbar | Ja |
| Anzahl der Standardanschlüsse | 2 |
| Anschluss 1, untere Seite links | Doppelanschluss, Auslass-Einlass |
| Anschluss 3, linke Seite oben | Regelventil |
| Anschluss 6, rechte Seite oben | Regelventil |
| Anschluss 8, unten rechts | Doppelanschluss, Einlass-Auslass |
| Gewindemaß in Zoll | 1/2 Zoll |
| Gewindeanschluss | Innengewinde |
| Mit Anschlussblock | Nein |
| Mit 1-Punkt-Anschluss | Nein |
| Mit Entlüftungsanschluss | Ja |
| Mit Entlüfter | Ja |
| Mit Ablassmöglichkeit (Anschluss) | Ja |
| Mit Entleerungsventil | Nein |
| Mit integrierter Ventilgarnitur | Ja |
| Mit Thermostatkopf | Nein |
| Mit Wandkonsolen | Ja |
| Geeignet für elektrischen Heizstab | Nein |
| Mit elektrischem Heizstab | Nein |
| Mit Blindstopfen | Nein |
| Mit Befestigungsmaterial | Ja |
| Geeignet für Handtuchhalter | Nein |
| Mit Handtuchhalter | Nein |
| Mit Handtuchaussparung | Nein |
| Geeignet für Ablage | Nein |
| Watt pro Meter [W/m] | 546 - 3260 |
| Faktor K | 1.361 - 47.834 |
| Wärmeabgabe nach EN 442 20 °C - 45/30 [W] | 51 - 2142 |
| Wärmeabgabe nach EN 442 20 °C - 45/35 [W] | 65 - 2733 |
| Wärmeabgabe nach EN 442 20 °C - 50/30 [W] | 59 - 2474 |
| Wärmeabgabe nach EN 442 20 °C - 55/30 [W] | 66 - 2805 |
| Wärmeabgabe nach EN 442 20 °C - 55/35 [W] | 82 - 3523 |
| Wärmeabgabe nach EN 442 20 °C - 60/30 [W] | 74 - 3131 |
| Wärmeabgabe nach EN 442 20 °C - 60/40 [W] | 107 - 4630 |
| Wärmeabgabe nach EN 442 20 °C - 60/45 [W] | 122 - 5310 |
| Wärmeabgabe nach EN 442 20 °C - 65/45 [W] | 133 - 5795 |
| Wärmeabgabe nach EN 442 20 °C - 70/55 [W] | 177 - 7841 |
| Wärmeabgabe nach EN 442 20 °C - 80/60 [W] | 215 - 9602 |
| Wärmeabgabe nach EN 442 20 °C - 90/70 [W] | 277 - 12532 |
| Wärmeabgabe gemäß EN 442 20 °C – 55/45 (Btu/h) | 386 - 16657 |
| Wärmeabgabe gemäß EN 442 20 °C – 75/65 (Btu/h) | 744 - 33369 |
| Wärmeabgabe nach EN 442 21 °C - 45/35 [W] | 60 - 2539 |
| Wärmeabgabe nach EN 442 21 °C - 55/45 [W] | 108 - 4662 |
| Wärmeabgabe nach EN 442 21 °C - 60/40 [W] | 102 - 4404 |
| Wärmeabgabe nach EN 442 21 °C - 75/65 [W] | 213 - 9515 |
| Wärmeabgabe nach EN 442 24 °C - 45/30 [W] | 34 - 1399 |
| Wärmeabgabe nach EN 442 24 °C - 45/35 [W] | 48 - 1982 |
| Wärmeabgabe nach EN 442 24 °C - 50/30 [W] | 40 - 1671 |
| Wärmeabgabe nach EN 442 24 °C - 55/45 [W] | 92 - 3952 |
| Wärmeabgabe nach EN 442 24 °C - 60/40 [W] | 87 - 3740 |
| Wärmeabgabe nach EN 442 24 °C - 60/45 [W] | 102 - 4408 |
| Max. Betriebstemperatur [°C] | 110 |
| Montagerichtung | horizontal |
| Anzahl der Wandhalterungen | 2 - 3 |
| Anzahl der Bodenhalterungen | 0 - 4 |
| CO2/Kg-Äquivalent pro kg Material | 2.8 |
| CO2/Kg Äquivalent pro KW an Wärme, die von den Artikeln geliefert wird. | 54.66 |
| Gewicht [kg] | 1.182 - 174.192 |
