Radiator-anboringer Purmo Ventil Compact

Purmo Ventil Compact er forsynet med 6 radiator-anboringer en klassisk panelradiator, som er skabt til at kunne klare selv de højeste krav, hvad angår kvalitet og effektivitet, og de flotte top- og sidepaneler giver den et diskret udseende. Purmo Ventil Compact er med integreret ventilsystem, hvilket muliggør tilslutning i bunden.

Det integrerede ventilsystem påsvejses Purmo Ventil Compact radiatoren under fremstillingsprocessen og er derefter en fast del af radiatoren. Radiatoren er udstyret med indbygget ventilindsats. Ventilindsatserne er beregnet til to forskellige termostatfølere, nemlig M30 x 1,5 adapter og RA 2000 adapter. Termostatføler er ikke medleveret. Ønsket ventilindsats anføres dette i ordren.

6 radiator anboringer

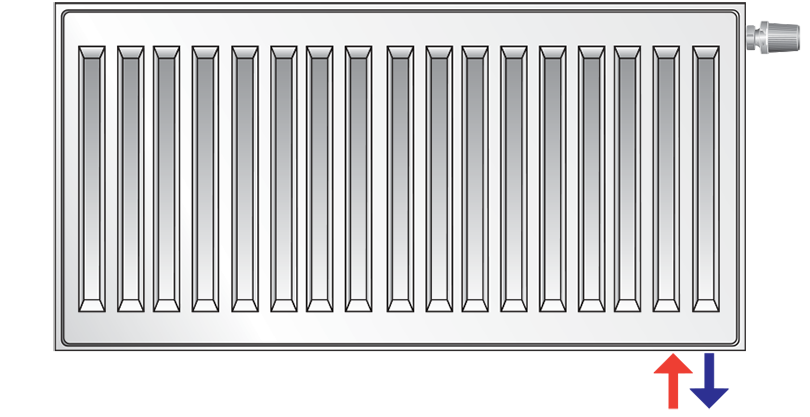

BUNDTILSLUTNING

Ventil Compact bundtilslutning

I forbindelse med det indbyggede ventilsystem kan radiatoren tilsluttes i bunden. Radiatoren tilsluttes normalt i bunden nederst til højre, men nederst til venstre er også muligt, hvis dette anføres i ordren. Angives altid ved Plan (FCV), som vist på foto. Type CV 21 og CV 22 er umiddelbart vendbare. Type 11 og 33 er ikke vendbare.

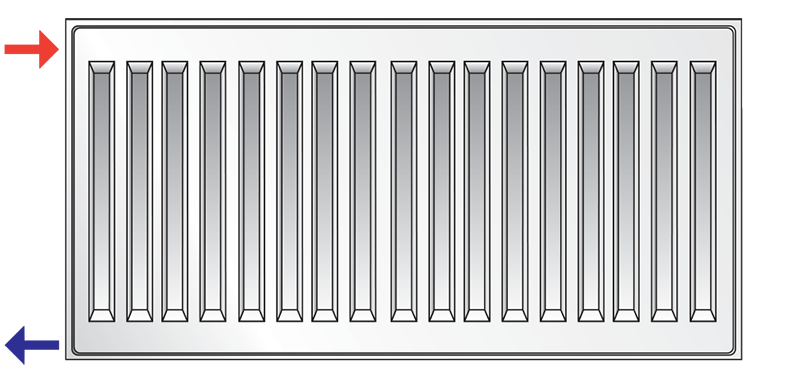

GAVLTILSLUTNING I SAMME GAVL

Ventil Compact gavltilslutning

Ved gavltilslutning (top-bund) kræves der eksterne fremløbs- og returventiler.

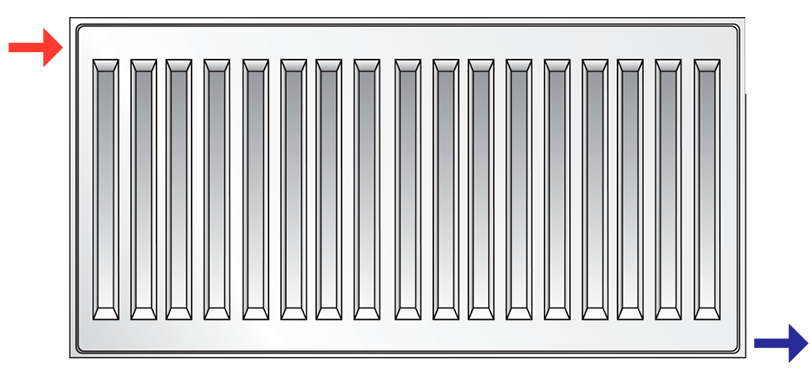

KRYDSTILSLUTNING

Ventil Compact krydstilslutning

Ved krydstilslutning (top-bund) kræves der eksterne fremløbs- og returventiler.

BEMÆRK! Radiatoren skal tilsluttes som vist ovenfor. Forkert tilslutning kan reducere varmeydelsen. Anboringer som ikke anvendes afproppes.
