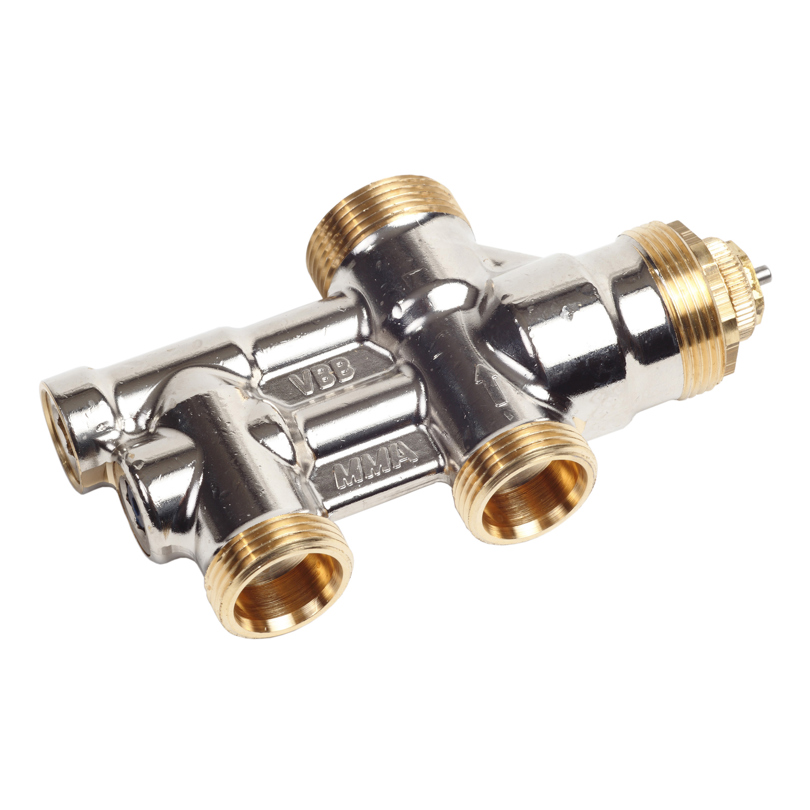

Handdukstorksventil RFA 38
RFA 38/VBB används till radiatorer, konvektorer och handdukstorkar.
OBS! används ej på VVC system.
Ventilerna kan regleras med termostat eller handratt M28x1,5.
Beskrivning
RFA 38 har dold förinställning under packboxen.
Injustering av 2-rörssystem görs med nyckel FN2 eller förinställningsverktyg FV5.
Ventilen har anslutning M22x1,5 mot rörsystemet.

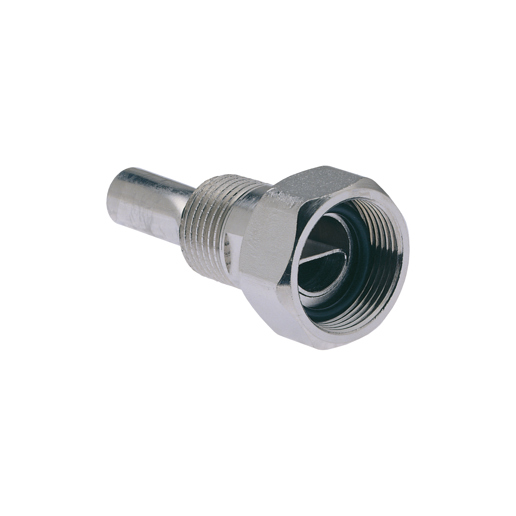

Insticksnippelns anslutning mot radiatorn är R1/2″.
Ventilen levereras som 2-rörsventil men kan ställas om till 1-rörs.
Tag då bort den blå plastproppen från by-passventilen och skruva ut käglan med en 2,5 mm insexnyckel.
Med bypassventilen ställer man in fördelningen mellan radiatorn och by-pass.
Ventilens retur stängs av med en 2,5 mm insexnyckel och tilloppet stängs av med termostat eller handratt.
Vid avstängning stängs inte by-passen.
| Teknisk info | |
| Max driftstemperatur °C | 100 |
| Anslutningsmått | M28x1,5 |
| Tryckklass | PN10 |
| Material | Mässing |
Beskrivningstexter upprättade efter AMA 2012
RFA 38 PSE.111 Temperaturstyrda radiatorventiler
Termostatventil med dold förinställbar kägla bakom packbox.
Fabrikat: AB Markaryds Metallarmatur
Typ: RFA 38
DN: 10
