Horisontella panelradiatorer

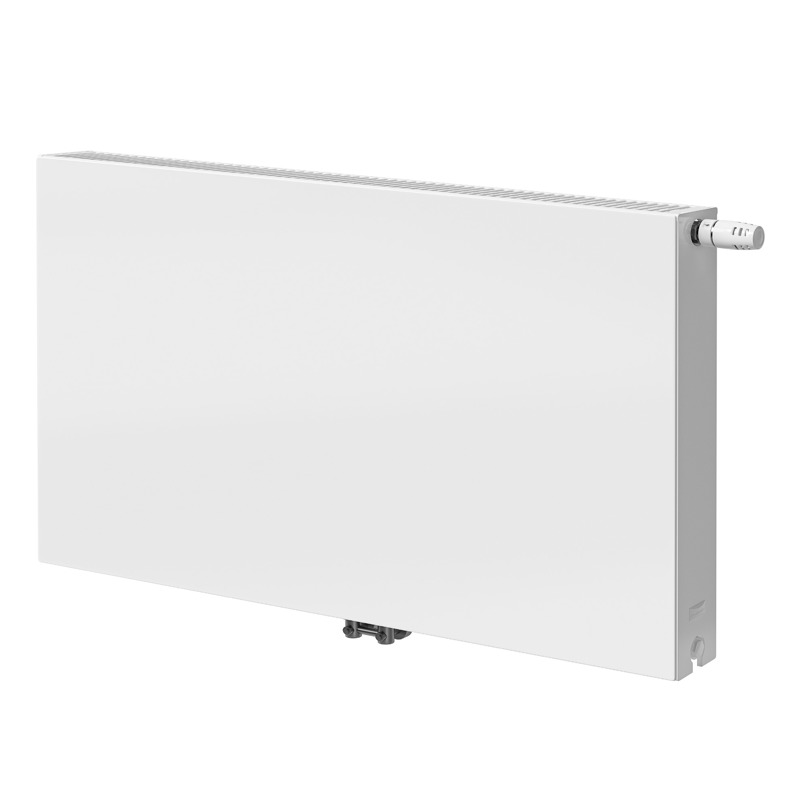

Compact Ventil Flex Plan

Slät frontpanel stålradiator med mitten bottenanslutning samt levereras med integrerad Flamingo (FLA). Compact Ventil Flex Plan förenkla projektering, installation och sparar tid samt pengar. Den estetik och ren design tack vare den platta frontpanelen och stora urvalet av färger garanterar diskret och enhetligt utseende på installationsplatsen. Radiatorernas enkla utsida och dolda ventil gör dem lätta att hålla rena och dammfria. Tack vare sin unika radiator konstruktion kan ventilinsatsen flyttas från höger till vänster position samt tillopp är alltid på vänster sidan. Väggfäste säkerställer samma avstånd till vägg distans. Inkluderad ventil insats Flamingo säkerställer exakt förinställning och energieffektivisering. FLA's höga flödeskapacitet och utmärkta respons på flödes- och temperaturändringar gör det möjligt att använda FCVF i lågtemperatur system med olika typer av värmekällor, t.ex. värmepumpar.

Compact Ventil Flex Plan finns i många olika utföranden (längd, höjd och sektioner) och färger. Produkten levereras som standard i vit RAL 9016 (andra färger kan fås på begäran).

Leveransinnehåll: Compact Ventil Flex Plan panelradiator är försedd med sidoplåtar och toppgaller. Radiatorn levereras komplett med Monclac väggkonsoler, luftskruv, 1/2" plugg och ventilinsats Flamingo (FLA).

Övrigt: Compact Ventil Flex Plan finns i typ 11, 21, 22 och 33.

Beräkna värmeeffekt
BIM-filer

Teknisk info
Max driftstemperatur °C	110
Konstruktion	EN442; EN10130
Anslutningsmått	6 x G 1/2
Tryckklass	PN10
Material	Kallvalsat bandstål
Standardfärg	Vit RAL 9016
Typer	11; 21; 22; 33
Höjder [mm]	300; 400; 500; 600; 900
Bredder [mm]	400; 500; 600; 700; 800; 900; 1000; 1100; 1200; 1400; 1600; 1800; 2000; 2300; 2600; 3000

Mittanslutning ETIM MO

Compact Ventil Flex Plan panelradiator försedd med sidoplåtar och toppgaller. Radiatorn levereras komplett med Monclac väggkonsoler, luftskruv, 1/2" plugg och ventilinsats Flamingo (FLA).

PTB.1 Radiatorer
PTB.11 Panelradiatorer
Fabrikat Purmo typ Compact Ventil Flex Plan

Stål panelradiator Purmo Compact Ventil Flex Plan med mitten bottenanslutning, anslutning G1/2'' cc50mm. FCVF är en designradiator med slät frontpanel. Tillopp anslutning vänster. Ventil insats kan flyttas från vänster till höger position tack special radiator och luftningsventil. Radiatorn är försedd med fabriksmonterad Flamingo ventilinsats (FLA), kv värde 0,016-0,52/0,016-0,81 (med termostat/ej termostat). Noggrannhet enligt EN215: +/-10% (läge N, öppen och Dp 10kPa), flöde tolerans (l/h) för kv värde med termostat och Dp av 10kPa: +/-2. Kulör Vit RAL 9016. Levereras med luftningsventil, sidoplåtar och toppgaller samt omfattande väggkonsoler typ Monclac. Levereras skyddsemballerad och med frontskydd som tas bort i samband med slutrengöring.

FCVF XX
XX = Typ 11, 21, 22, 33-höjd 3-9 (dm) , längd 4-30 (dm)

Kompletterande text
• Förses med H styck med bypass för ett rör system
• Förses med Quattro 2-rörsfördelare inkl avstängning i kromat utförande. Anslutning cc50 mot anslutande system (anslutningsfördelare för parallellkoppling av flera radiatorer)
• Förses med Dynamisk ventilinsats PR-Q

Tillbehör panelradiatorer

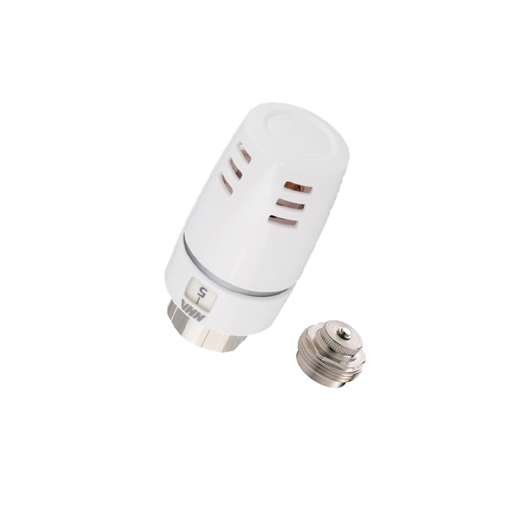

• Termostat Evosense med dold maxbegränsning.

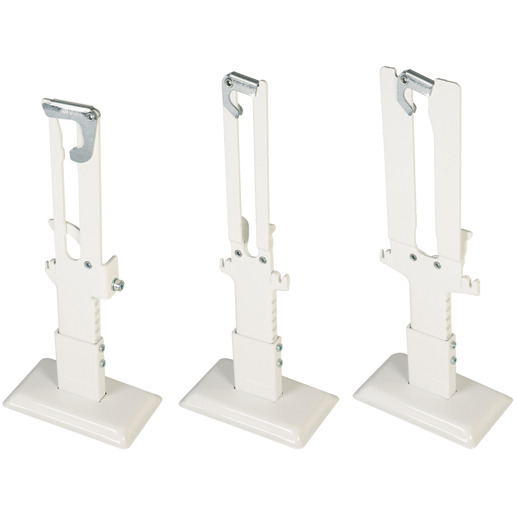

• Golvkonsoler
• Låsbyglar för offentliga lokaler

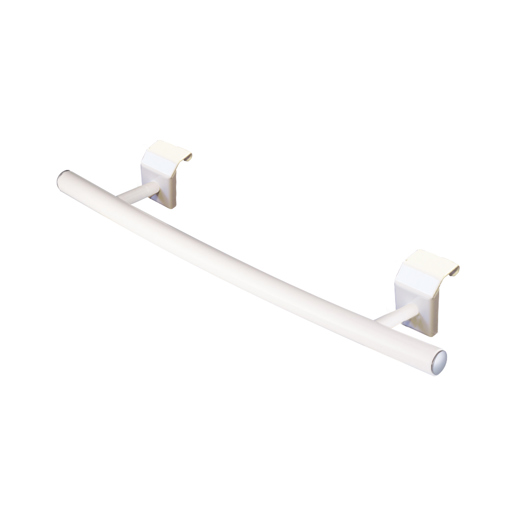

• Handduksstång

Purmo Group Sweden AB beviljar 10 års garanti på sina radiatorer räknat från leveransdag (2 års-garanti på elektroniska delar). Garantin täcker material- och fabrikationsfel. Istället för den felaktiga produkten levererar vi utan extra kostnad en likadan eller motsvarande produkt. Läs mer under Garantivillkor.
