Konvektorien kytkentä sarjaan

Meiltä kysytään usein radiaattoreiden läpivirtauskytkennästä. Tämä koskee esimerkiksi tilanteita, joissa halutaan kytkeä kaksi konvektoria yhdeksi pidemmäksi. Menopuolen venttiili on tällöin huoneen toisella puolella ja paluupuolen venttiili toisella. Kuinka on toimittava ja mitä tuotteita tarvitaan?

Tässä tapauksessa voidaan käyttää Purmo Kon -konvektoria tai 200 mm:n korkuista Purmo CV 200 -radiaattoria.

Purmo CV (Ventil Compact) 200 (korkeus 200 mm), sarjakytkentä

Sarjakytkentä edellyttää ulkoisia venttiilejä. Sarjakytkennässä altakytkennän kytkentäyhteet tulpataan.
Serieanslutning av Purmo Kon konvektorer i en sida förutsätter användning av externa radiatorkoppel eller ventiler

Bottenanslutning via integrerat koppel förutsätter användning av ventilinsats vid seriekoppling av konvektorer.

Ventil Compact on klassinen 200 mm korkea paneeliradiaattori –todellinen laaturadiaattori, jonka pinta on hyvin viimeistelty. Tässä radiaattorissa on integroitu venttiili vakiovarusteena. PURMO Ventil Compact -radiaattorin mukana toimitetaan asennetut päätylevyt ja päälliritilä, ja siinä on kolme erilaista etupaneelia – Standard, Plan ja Ramo. Kaikki PURMO-radiaattorit on tarkoitettu suljetun vesikierron lämmitysjärjestelmiin. Sarjakytkennässä altakytkennän kytkentäyhteet tulpataan.

Purmo Kon, läpivirtauskytkentä

Tyyppi AB = Tyyppi FB

Nämä konvektorityypit toimitetaan ilman integroitua venttiiliä, joten niiden kanssa tarvitaan ulkoiset venttiilit.

Konvektoreissa yhdistyvät hillitty tyylikkyys ja erinomainen lämmönluovutuskyky. Tukeva ja vankka teräsrakenne tekee PURMO Konista ihanteellisen lämmönlähteen julkisiin tiloihin, joissa on suuria lasipintoja ja avoimia pohjaratkaisuja. Tyylikkään putkiasennuksen varmistamiseksi PURMO Kon -konvektorissa on vakiovarusteena integroitu venttiili, joka yhdessä venttiili-insatsin ja termostaatin kanssa luo miellyttävän sisäilmaston. Läpivirtauskytkentään tarkoitettu konvektori toimitetaan ilman integroitua venttiiliä.

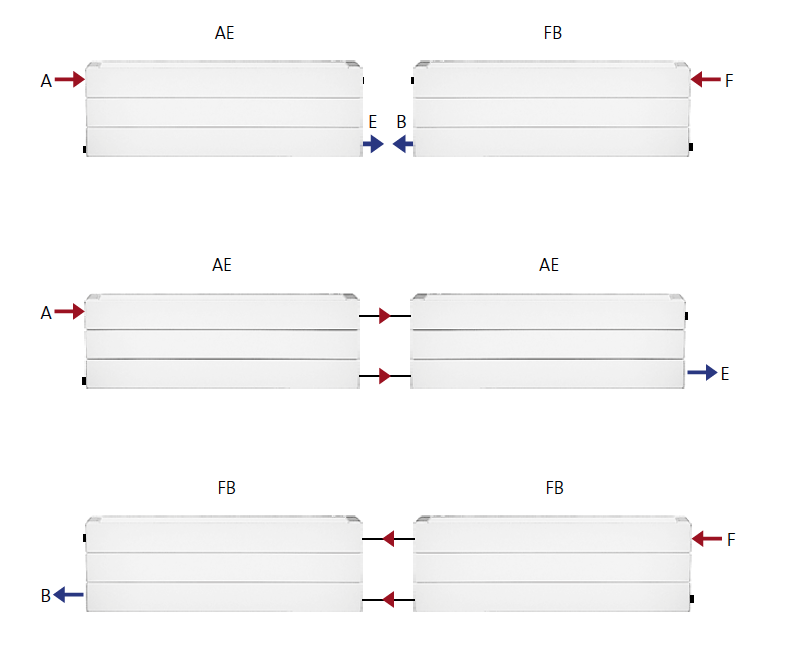

Diagonalanslutning. Typ AE = Typ FB. Dessa typer levereras utan integrerat ventilkoppen, vilket förutsätter externa ventiler. Ej använda anslutningar proppas.
