TPK V4 standard Vägg
Effektiv temperaturkontroll för vattenburna system.
- Mångsidig styrning
- optimal integration
- Hållbara material
- Pålitlig prestanda
- Enkel installation
Produktbeskrivning

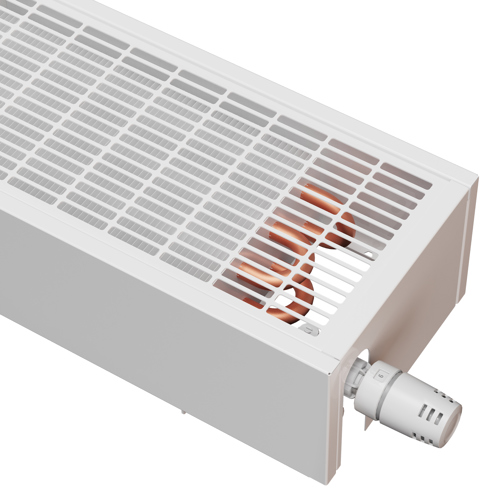

TPK V4 standard Vägg är en robust och effektiv konvektor för väggmontage med standard toppgaller. Konvektorn monteras dikt mot vägg.
Levereras med inbyggd termostatventil, luftventil och väggfäste.
Tekniska specifikationer
| ETIM Class | EC010152 - Konvektor (klädd) |
|---|---|
| Material hus/kapsling/stomme | Stål |
| Material galler | Aluminium |
| Material värmeväxlare | Aluminium/Koppar |
| Höjd [mm] | 180 - 650 |
| Längd [mm] | 400 - 2000 |
| Djup [mm] | 80 - 230 |
| Värmeavgivning 20°C - 75/65 (EN 442) [W] | 179 - 5807 |
| Värmeavgivning 20°C - 55/45 (EN 442) [W] | 89 - 2889 |
| Värmeavgivning 20°C - 70/40 (EN 442) [W] | 100 - 3256 |
| Med dynamisk effektbooster | Nej |
| Lämplig för spetskylning | Nej |
| N-exponent | 1.367 |
| Max. arbetstryck [bar] | 10 |
| Vatteninnehåll [l] | 0.16 - 3 |
| Standardfärg | Ja |
| Färg | Vit |
| RAL-nummer | 9016 |
| Glansvärde | Blank |
| Monteringsmetod | På vägg |
| Anslutning 1, botten vänster | 1-punktsanslutning, tillopp/retur |
| Anslutning 2, sida vänster nedre | 1-punktsanslutning, tillopp/retur |
| Anslutning 7, sida höger nedre | 1-punktsanslutning, tillopp/retur |
| Anslutning 8, botten höger | 1-punktsanslutning, tillopp/retur |
| Lämplig för fuktiga utrymmen | Nej |
| Med luftningsanslutning | Ja |
| Med luftningsventil/avluftare | Ja |
| Med avtappningsmöjlighet | Nej |
| Med avtappningsventil | Nej |
| Med integrerad termostatventil | Ja |
| Tilluft | Undersida |
| Luftutblås | Översida |
| Sockelfärg som hus | Ja |
| Med konsoler | Ja |
| Med monteringsdetaljer | Ja |
| Vattenbärande frontpanel | Ja |
| Faktor K | 0 |
| Max. driftstemperatur [°C] | 110 |
| Antal väggfästen | 3 |
| Vikt [kg] | 2.8 - 46.2 |
Beräkningar
Artiklar
| Artikelnummer | Artikelbeskrivning | Värmeavgivning 20°C - 55/45 (EN 442) [W] | Höjd [mm] | Längd [mm] | Djup [mm] | Vatteninnehåll [l] | Vikt [kg] | CO2/Kg ekvivalent per kg material |
|---|---|---|---|---|---|---|---|---|
| 6761249 | TPK V4 Standard Vägg H180xL1600xD230 H | - | 180 | 1600 | 230 | 2.4 | 18.6 | - |
| 6761205 | TPK V4 Standard Vägg H180xL1800xD80 H | - | 180 | 1800 | 80 | 0.72 | 12.6 | - |
| 6761220 | TPK V4 Standard Vägg H180xL1800xD130 H | - | 180 | 1800 | 130 | 1.26 | 15.3 | - |
| 6761235 | TPK V4 Standard Vägg H180xL1800xD180 H | - | 180 | 1800 | 180 | 1.98 | 18.2 | - |
| 6761250 | TPK V4 Standard Vägg H180xL1800xD230 H | - | 180 | 1800 | 230 | 2.7 | 20.9 | - |
| 6761457 | TPK V4 Standard Vägg H180xL1100xD180 V | - | 180 | 1100 | 180 | 1.21 | 11.1 | - |
| 6761472 | TPK V4 Standard Vägg H180xL1100xD230 V | - | 180 | 1100 | 230 | 1.65 | 12.8 | - |
| 6761428 | TPK V4 Standard Vägg H180xL1200xD80 V | - | 180 | 1200 | 80 | 0.48 | 8.4 | - |
| 6761443 | TPK V4 Standard Vägg H180xL1200xD130 V | - | 180 | 1200 | 130 | 0.84 | 10.2 | - |
| 6761458 | TPK V4 Standard Vägg H180xL1200xD180 V | - | 180 | 1200 | 180 | 1.32 | 12.1 | - |
